装備の取扱い/主な装備

5-12

5

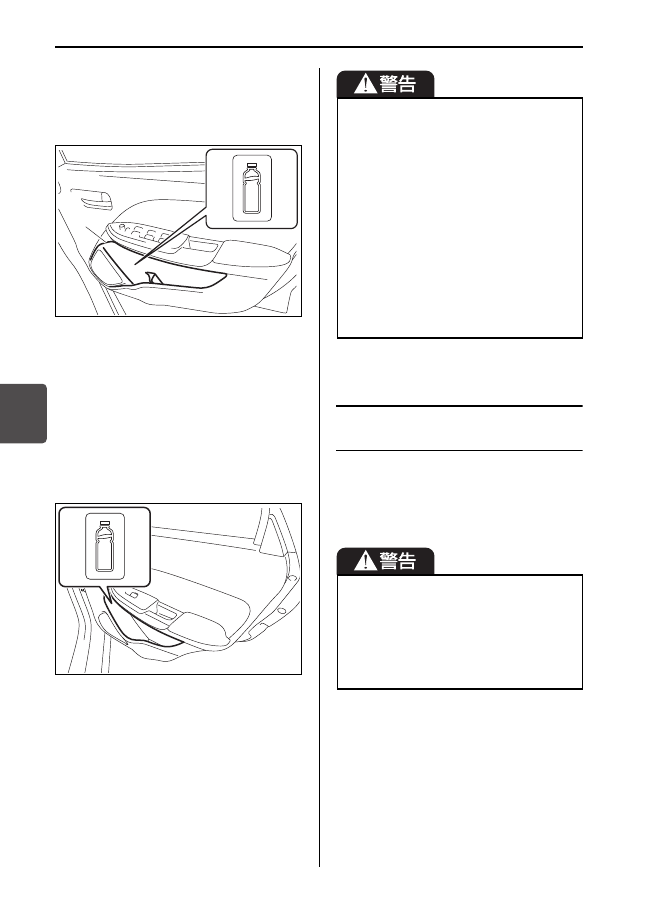

■ ドアポケット（前席ドア）

手回り品や小物などの収納にご使用くだ
さい。

68PJ50012

■ ペットボトルホルダー（前席)

ドアポケットの中にあります。

■ ペットボトルホルダー（後席)

68PJ50013

ふたがない収納スペースの取
扱い

•

インパネロアポケット

•

リヤコンソールボックス（タイプ別装
備）

•

シートバックポケット（助手席)

(1) ペットボトルホルダー

(1)

飲み物には、ふたを閉めるなどしてこ
ぼさないように注意してください。熱
い飲み物がこぼれると、やけどのおそ
れがあります。また、飲み物が次のよ
うな部品にかかると、火災や故障の原
因になったり、SRS エアバッグシス
テムが正常に作動しなくなったりする
おそれがあります。

•

ナビゲーション、またはオーディオ
やスイッチ類

•

フロア下の配線、電気部品やセレク
トレバーなどの可動部

•

シートベルトバックル

ふたがない収納スペースの場合、走行
中に転がり落ちるようなものを入れな
いでください。ブレーキペダルやアク
セルペダルにものがはさまると確実な
ペダル操作ができなくなり、事故を起
こすおそれがあります。

装備の取扱い/主な装備

5-13

5

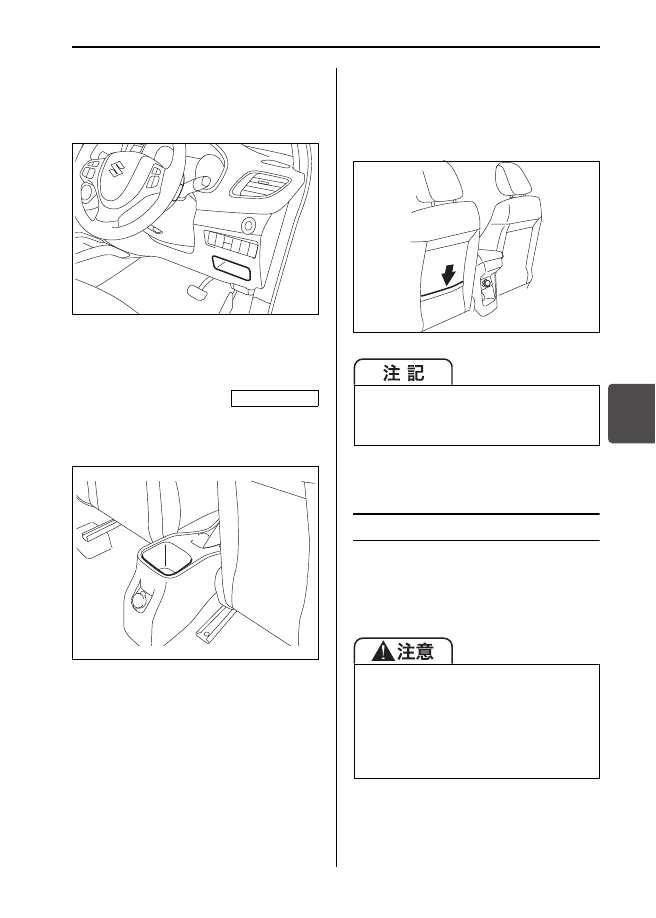

■ インパネロアポケット

手回り品や小物などの収納にご使用くだ
さい。

68PJ50014

■ リヤコンソールボックス

手回り品や小物などの収納にご使用くだ
さい。

68PJ50015

■ シートバックポケット

（助手席）

雑誌や手荷物などの収納にご使用くださ
い。

68PJ50016

ふた付収納スペースの取扱い

•

ラゲッジポケット

•

グローブボックス

•

コンソールボックス付アームレスト
（タイプ別装備）

タイプ別装備

シート表皮を破損するような鋭利なも
のや、重たいものを収納しないでくだ
さい。

ふた付収納スペースの場合、ふたを開
けたまま走行しないでください。（ラ
ゲッジポケットを除く）ブレーキや加
速、衝突のときなどに、身体がふたに
当たったり、中のものが飛び出したり
するおそれがあります。

装備の取扱い/主な装備

5-14

5

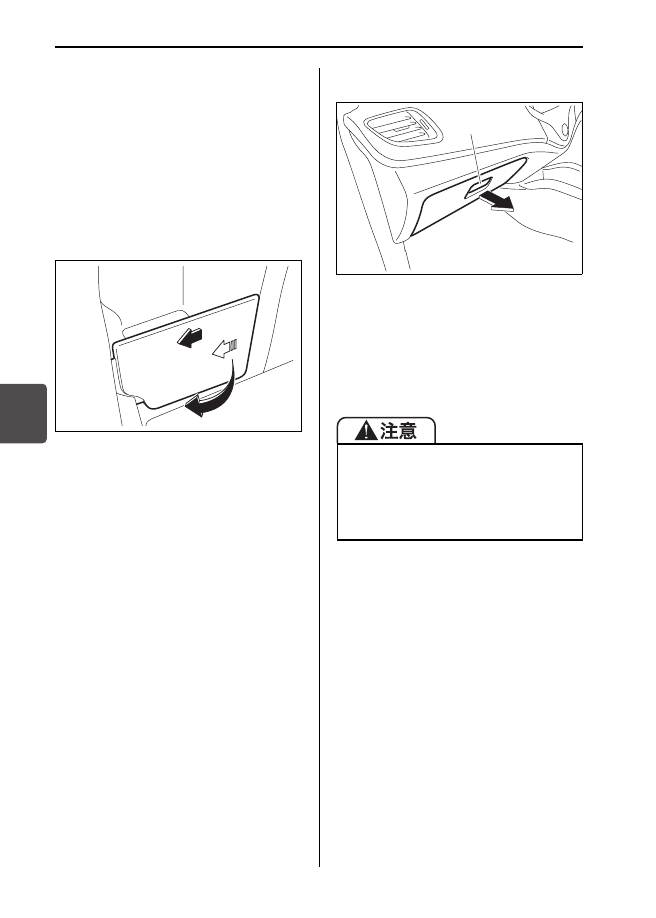

■ ラゲッジポケット

荷室の左右側面にあります。手回り品な
どの収納にお使いください

。

•

仕切り板を外すと、より長い荷物が横
方向に積めます。

〔仕切り板の外しかた〕

仕切り板を車の後方向にスライドさせな
がら手前に引いて外します。

68PJ50017

〔もとにもどすときは〕

仕切り板を溝に差し込み、外す時と逆の
手順で固定します。

•

もどしたら軽くゆすって、しっかりと
固定されているか確認してください。

■ グローブボックス

68PJ50018

•

レバー（１）を手前に引いてふたを開
けます。

•

閉めるときは カチッ と音がするまで
確実に閉めます。

•

ものを出し入れするとき以外は、ふた
を閉めてください。

ふたを開けたまま走行しないでくださ
い。ブレーキや加速、衝突のときなど
に、身体がふたに当たったり、中のも
のが飛び出したりするおそれがありま
す。

(1)

装備の取扱い/主な装備

5-15

5

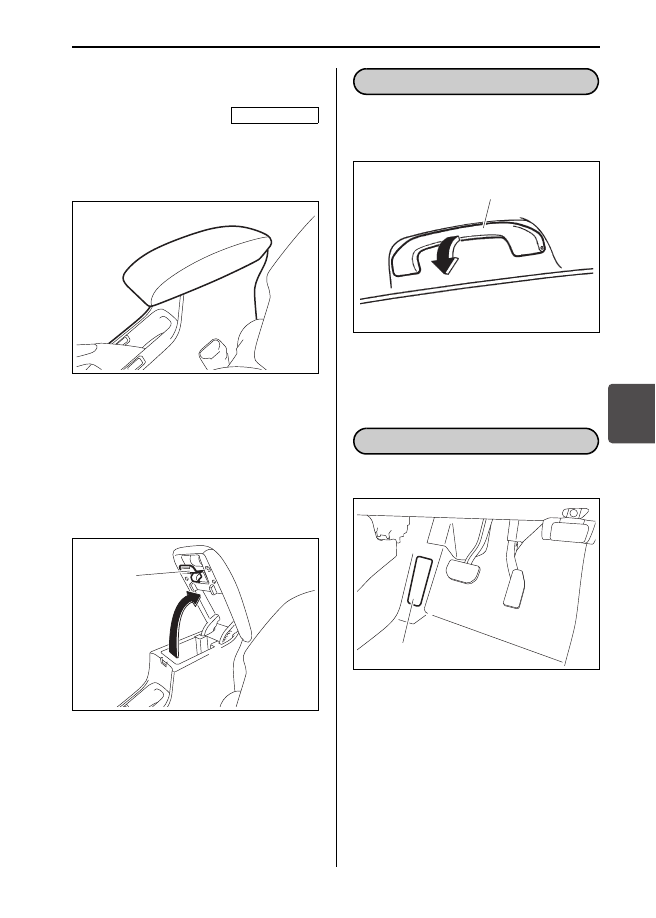

■ コンソールボックス付

アームレスト

〔アームレスト〕

ひじ掛けとして使用することができま
す。

68PJ50019

〔コンソールボックス〕

手回り品や小物などの収納にお使いくだ
さい。

•

開けるときは、レバー（1）を引き上
げたまま、ふたを持ち上げます。

•

ものを出し入れするとき以外は、ふた
を閉めてください。

68PJ50020

アシストグリップ（1）を手前に倒して
使用します。

68PJ50021

左足のささえとして使用します。

68PJ50022

タイプ別装備

(1)

(1) フットレスト

可動式アシストグリップ

(1)

フットレスト

(1)

装備の取扱い/主な装備

5-16

5

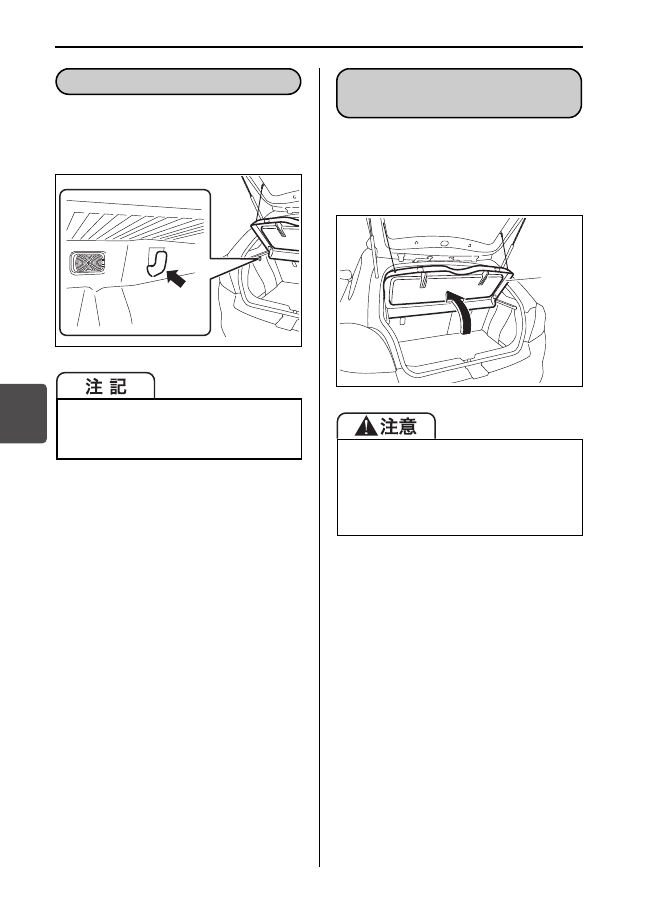

荷室側面にあります。

•

買い物袋などをひっかけるときにご使
用ください。

68PM00519

後席の後ろにあります。

•

ラゲッジシェルフ（1）は、持ち上げ
た状態で固定できますが、次の手順で
正しく取り付ける必要があります。

68PJ50023

フックにかけるものは、2kg 以下と
してください。フックが破損するおそ
れがあります。

ショッピングフック

ラゲッジシェルフにものを載せないで
ください。後方視界をさまたげるばか
りでなく、急ブレーキのときなどにも
のが飛び出して、身体に当たるおそれ
があります。

ラゲッジシェルフ

（荷室カバー）

(1)

装備の取扱い/主な装備

5-17

5

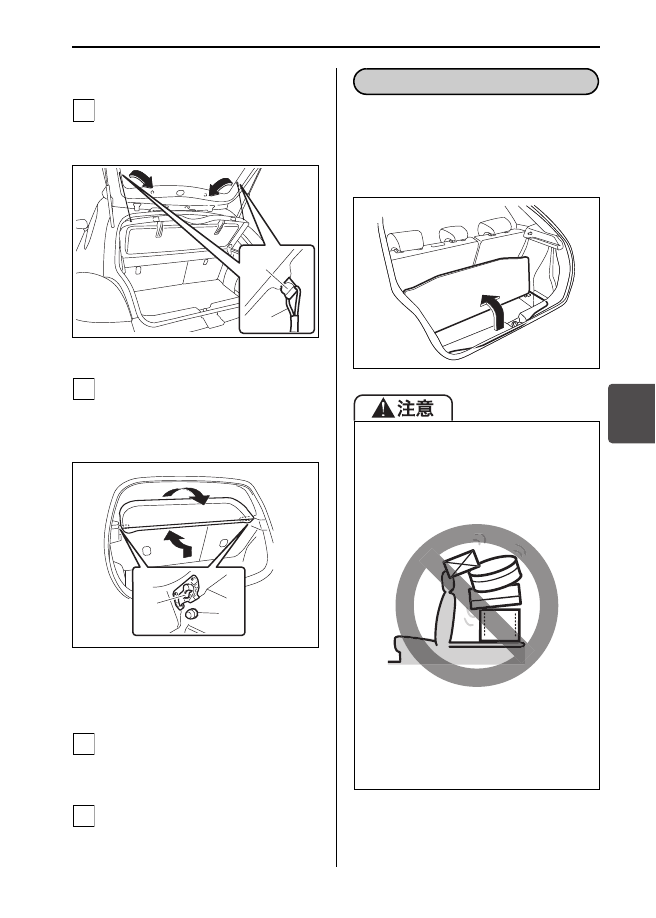

■ 取り外しかた

ラゲッジシェルフ（1）の両端にあ
るひも（2）をフック（3）から外
します。

68PJ50048

ラゲッジシェルフを取り外します。

•

少し持ち上げながら前方にずら
し、バー（4）からホルダー部（5）
を取り外します。

68PJ50049

■ 取り付けかた

ラゲッジシェルフを取り付けます。

•

ホルダー部（5）をバー（4）には
め込みます。

ラゲッジシェルフ（1）の両端にあ
るフック（3）にひも（2）を取り
付けます。

荷室にあります。

•

ボードの下にも荷物が収納できます。

ボードを取り外すと、背の高い荷物が積
めます。

68PM00521

1

(2)

(3)

2

(5)

(4)

1

2

後席よりも高い位置に荷物を積み重ね
ないでください。後方視界のさまたげ
になるばかりでなく、急ブレーキのと
きなどに荷物が飛び出して、身体に当
たるおそれがあります。

61M0316

•

バックドアを閉めるときに、ドアに
当たらないように荷物を積んでくだ
さい。ドアや荷物が破損するおそれ
があります。

ラゲッジボード

装備の取扱い/主な装備

5-18

5

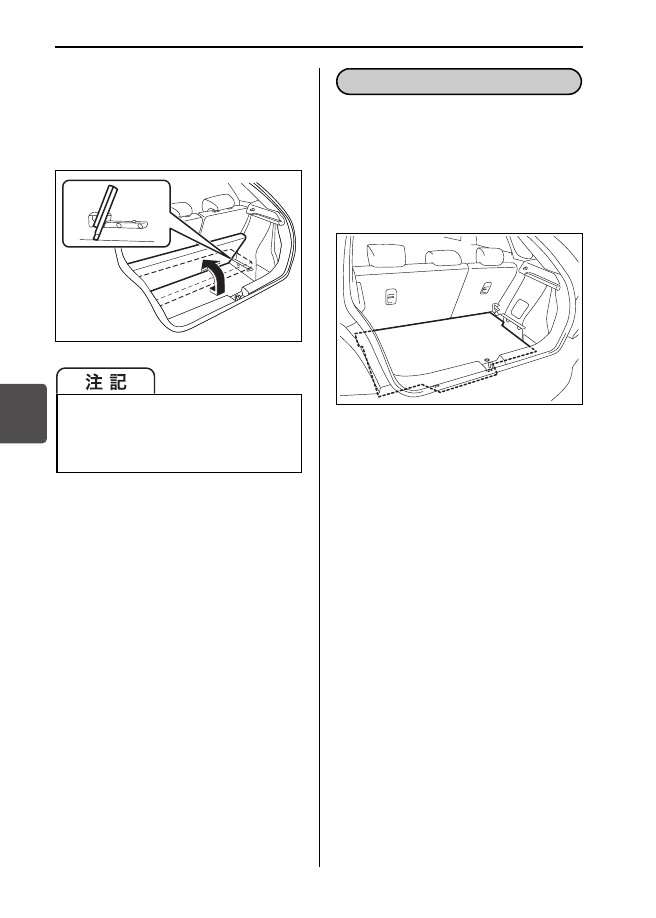

■ 持ち上げたままにするときは

ボード下の荷物を出し入れするときに便
利です。
ボードを荷室前方の両側にある溝に沿っ
て差し込みます。

68PM00522

荷室にあります。

•

ラゲッジフロアカーペットの下に工
具、ジャッキ、タイヤパンク応急修理
セットが収納されています。
→ 7-2ページ

（工具、ジャッキの収納場所）

68PJ50050

持ち上げたボードに無理に力をかけた
り、持ち上げたまま走行したりしない
でください。ボードや内装が破損する
おそれがあります。

ラゲッジフロアカーペット

5

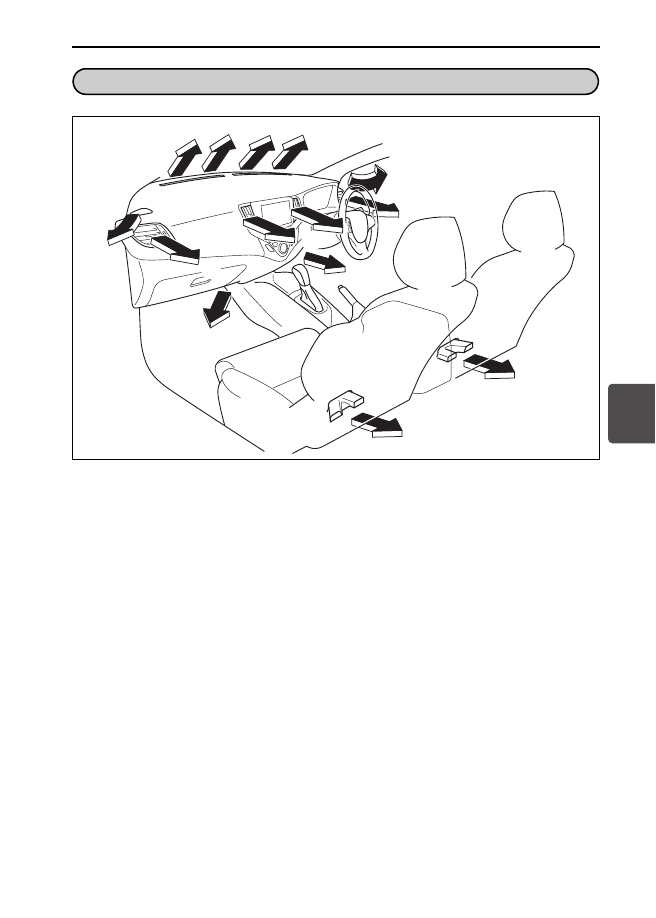

装備の取扱い/エアコン、ヒーター

5-19

68PJ50024

(1) デフロスター

(2) サイドデミスター

(3) サイド吹出し口

(4) 中央吹出し口

(5) 足元吹出し口

(6) 後席足元吹出し口（リヤヒーターダクト）

エアコン、ヒーター

エアコンの吹出し口

(1)

(2)

(2)

(5)

(5)

(3)

(3)

(4)

(6)

(6)

5

装備の取扱い/エアコン、ヒーター

5-20

•

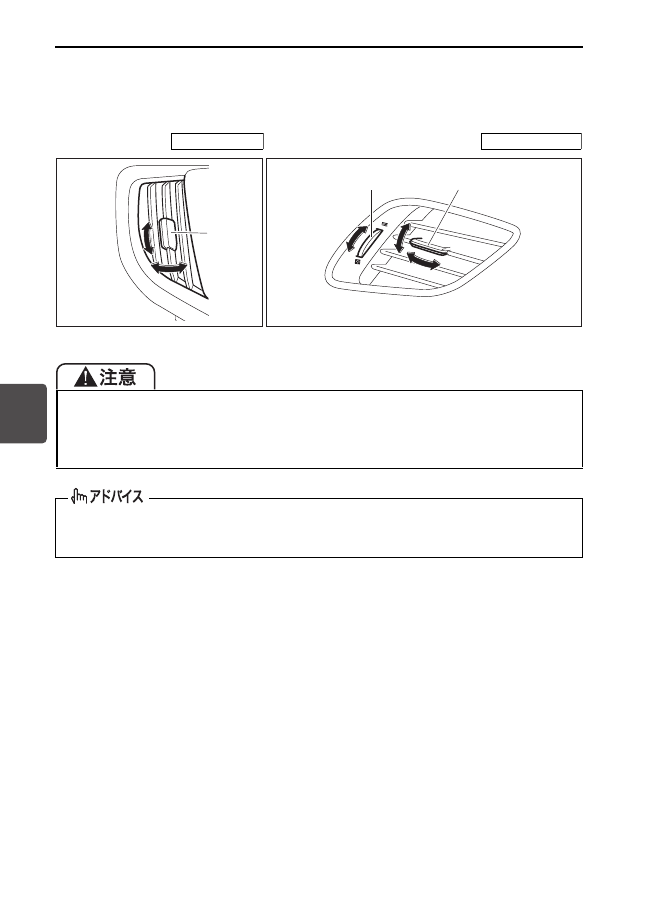

サイド吹出し口（3）および中央吹出し口（4）は、ノブ（7）を上下左右に動かすと、
風の向きが調節できます。

•

サイド吹出し口は、ダイヤル（8）を上下に動かすと開閉ができます。

68PJ50025

エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあり
ます。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が
仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意
してください。

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

中央吹出し口

サイド吹出し口

(7)

(8)

(7)

5

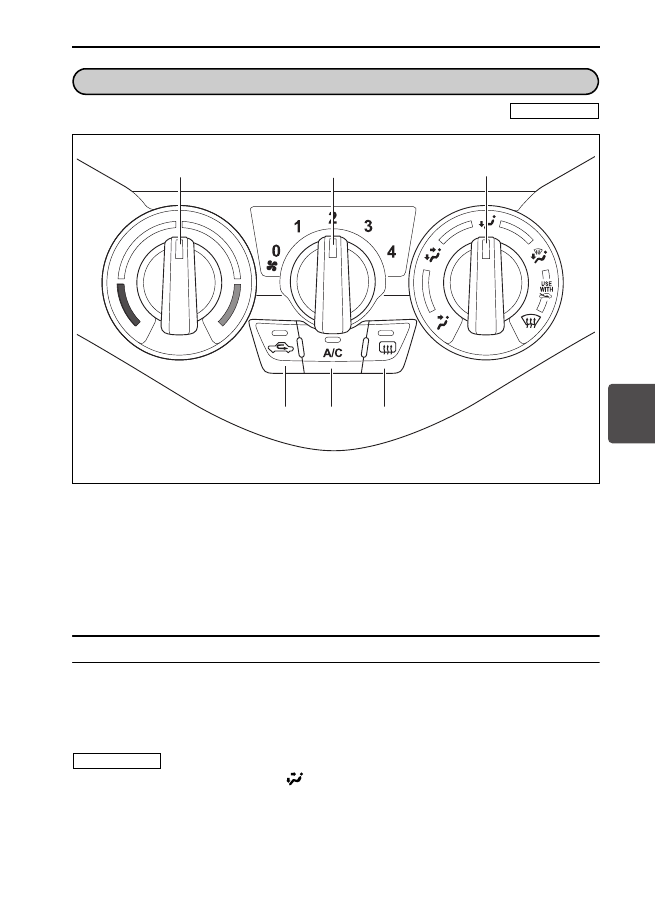

装備の取扱い/エアコン、ヒーター

5-21

68PJ50026

※リヤデフォッガースイッチについては、3-114ページをお読みください。

各ダイヤル、スイッチ、レバーの使いかた

（1）温度調節ダイヤル

温度調節ダイヤルを時計方向にまわすと、温度が高くなります。反時計方向にまわす
と、温度が低くなります。

吹出し口切替えダイヤルの位置が

 のときに、温度調節ダイヤルを中間の位置に操

作すると、頭寒足熱暖房になります。

•

足元に温かい風が吹き出し、上半身には比較的低い温度の風が吹き出します。

•

エアコンを作動させると、さらに温度差のある効果的な頭寒足熱暖房ができます。

(1) 温度調節ダイヤル

(2) ファン（風量）調節ダイヤル

(3) 吹出し口切替えダイヤル

(4) 内外気切替えスイッチ

(5) エアコンスイッチ

マニュアルエアコン

タイプ別装備

(1)

(2)

(3)

(4)

(5)

(※)

頭寒足熱暖房

5

装備の取扱い/エアコン、ヒーター

5-22

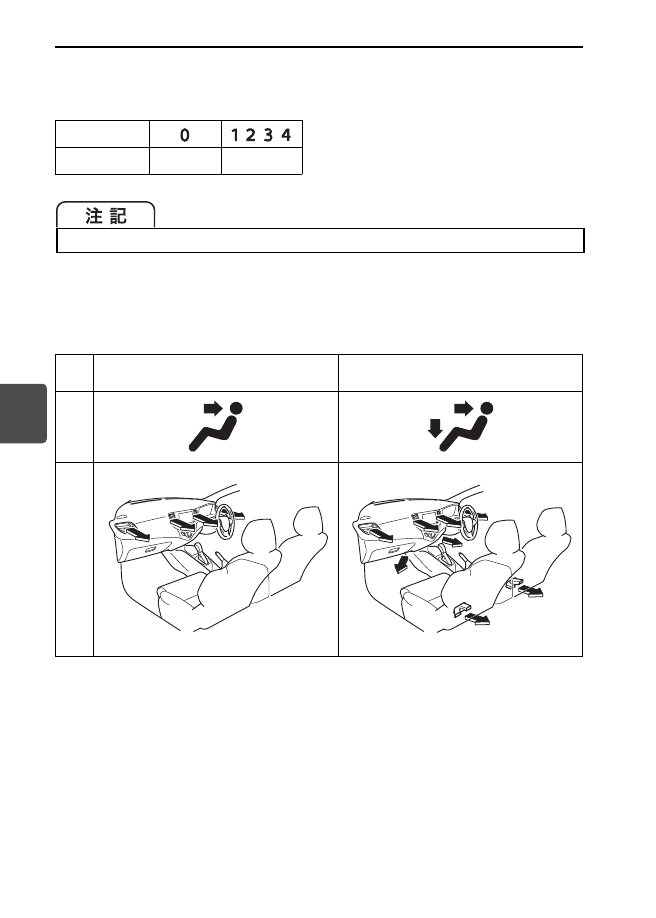

（2）ファン（風量）調節ダイヤル

ファン（風量）調節ダイヤルをまわすと、風量が調節できます。

（3）吹出し口切替えダイヤル

使用目的にあわせて、吹出し口切替えダイヤルを左右にまわして切り替えます。

ダイヤル位置

風量

停止

弱←→強

長時間の停車や渋滞では、鉛バッテリー保護のため風量を弱くしてください。

目

的

上半身に送風したいとき

上半身、足元に送風したいとき

ダ

イ

ヤ

ル

吹

出

し

口

68PJ50027

68PJ50028

5

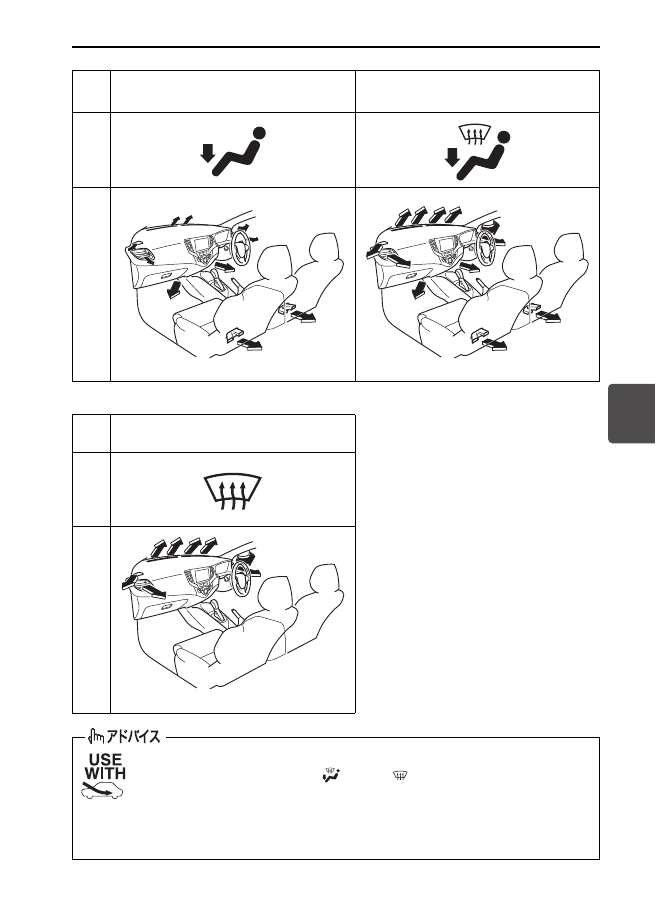

装備の取扱い/エアコン、ヒーター

5-23

目

的

足元に送風したいとき

足元への送風と窓ガラスのくもりを
取りたいとき

ダ

イ

ヤ

ル

吹

出

し

口

68PJ50029

68PJ50030

目

的

窓ガラスのくもりを取りたいとき

ダ

イ

ヤ

ル

吹

出

し

口

68PJ50031

•

このマークは、窓ガラスのくもりを取るためのアドバイスです。

吹出し口切替えダイヤルを

 または

 にして内外気切替えレバーを

外気導入にすると、効果的にくもりを取ることができます。

•

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接あたるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

装備の取扱い/エアコン、ヒーター

5-24

5

（4）内外気切替えスイッチ

内外気切替えスイッチを押すごとに、内
気循環と外気導入が交互に切り替わりま
す。内気循環のときに、スイッチ内の表
示灯が点灯します

（5）エアコンスイッチ

エンジンをかけ、ファン（風量）調節ダ
イヤルを停止の位置から時計方向にまわ
し、エアコンスイッチを押します。除湿
された風が吹き出すとともに、スイッチ
内の表示灯が点灯します。
止めるときは、スイッチをもう一度押し
ます。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

位  置

状 態

（外気導入）

外気を導入しています。

•

通常はこの位置でお使い
ください。

（内気循環）

外気をしゃ断しています。

•

トンネル内や渋滞時など
外 気 が 汚 れ て い る と き
や、早く冷暖房したいと
きにお使いください。

•

長時間、内気循環にするとガラスが
くもりやすくなります。

•

エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。

¨๡ཌྷᴦ

¨ཟཌྷᴦ

•

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温が0℃近くまで下がってい
るときに外気導入にすると、エアコ
ンが作動しません。

•

エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。

除湿暖房

5

装備の取扱い/エアコン、ヒーター

5-25

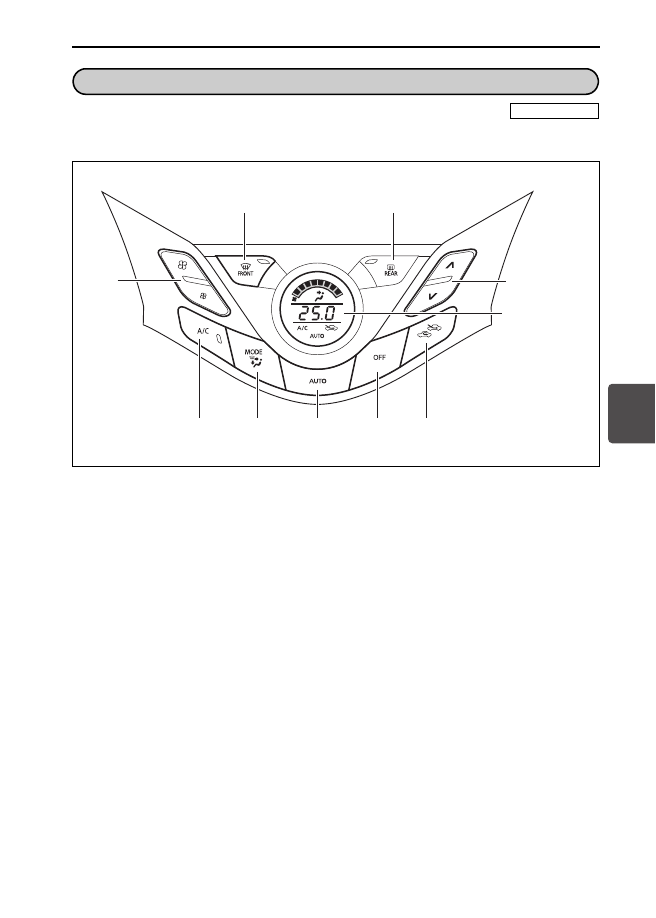

次の図は代表例です。お車のタイプにより異なります。

68PJ50033

※リヤデフォッガースイッチについては、3-114ページをお読みください。

(1) モード（吹出し口）切替えスイッチ

(2) 内外気切替えスイッチ

(3) オートスイッチ

(4) 温度調節スイッチ

(5) ファン（風量）調節スイッチ

(6) エアコンスイッチ

(7) デフロスタースイッチ

(8) OFFスイッチ

オートエアコン

タイプ別装備

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

ディスプレイ

(※)

装備の取扱い/エアコン、ヒーター

5-26

5

オートエアコンの使いかた

■ 通常の使いかた

（自動で使うとき）

オートスイッチ（3）を押して温度調節
スイッチ（4）で希望の温度を設定する
と、各機能が自動制御されます。ただし、
デフロスター位置へは自動で切り替わり
ません。
→ 5-29ページ（オートスイッチ）

エンジンをかけ、オートスイッチ

（3）を押します。ディスプレイに次

のように表示（代表例）されます。

68PJ50034

•

冷房や除湿をしないときは、エア
コンスイッチ（6）を押してエア
コンを止めてください。エンジン
への負荷が軽減され、燃費の向上
につながります。ただし、エアコ
ンを止めると、室内温度を外気温
度以下にはできません。

•

フロントガラス、運転席・助手席
ドアガラスがくもったときは、デ
フロスタースイッチ を 押すか、
モード（吹出し口）切替えスイッ
チを押して  「デフロスター／足
元」位置へ切り替えてください。
→ 5-28ページ

（モード切替えスイッチ）

→ 5-30ページ

（デフロスタースイッチ）

温度調節スイッチ（4）を操作して
希望の温度を設定します。設定温度
は LO、18 ℃∼ 32 ℃、HI の間で、
0.5℃間隔で設定できます。

•

25℃を基準に、希望の温度を設定
してください。ただし、外気温に
よっては、希望の設定温度になら
ないことがあります。

(9) 風量

(10)AUTO表示

(11)A/C表示

(12)設定温度

(13)吹出し口

1

(12)

(11) (10)

(13)

(9)

2

装備の取扱い/エアコン、ヒーター

5-27

5

作動を停止するときは、OFFスイッ
チ（8）を押します。

■ 手動で使うとき

好みにあわせてスイッチを操作してくだ
さい。

•

AUTO 作動中でも、操作したスイッチ
の機能が優先され、操作したスイッチ
以外は自動制御されます。

•

すべての作動を AUTO にもどすとき
は、オートスイッチ（3）を押します。

•

止めるときは、OFFスイッチ（8）を押
します。

•

エンジンを停止しても設定温度を記
憶しています。

•

AUTO作動中に、ファン（風量）調節
スイッチ（5）、モード（吹出し口）切
替えスイッチ（1）のいずれかを操作
すると、操作したスイッチの機能が優
先されてAUTO 表示（10）が消えま
す。ただし、操作したスイッチ以外は
自動制御となります。

•

AUTO 作動中にデフロスタースイッチ
（7）を押すと、AUTO表示（10）が
消えて風量が増加し、外気導入となっ
てエアコンが作動します。ただし外気
温が低いと、エアコンが作動しないこ
ともあります。

•

外気温が低くエンジンが冷えている
ときや、外気温が高いときは、冷風や
熱風が吹き出すのを防ぐため、しばら
くの間、風が少量しか吹き出さないこ
とがあります。

•

エンジンスイッチが

  のときに

AUTO表示（10）が点滅したときは、
システムの異常が考えられます。スズ
キサービス工場で点検を受けてくだ
さい。

3

ON

手動で内気循環を選択しているとき
は、オートスイッチ（3）を押しても
内気循環はそのままでAUTOにもどり
ません。た だし、そ れ以 外の 作動 は
AUTOにもどります。
→ 5-29ページ（内気循環／外気導入

の自動制御）
