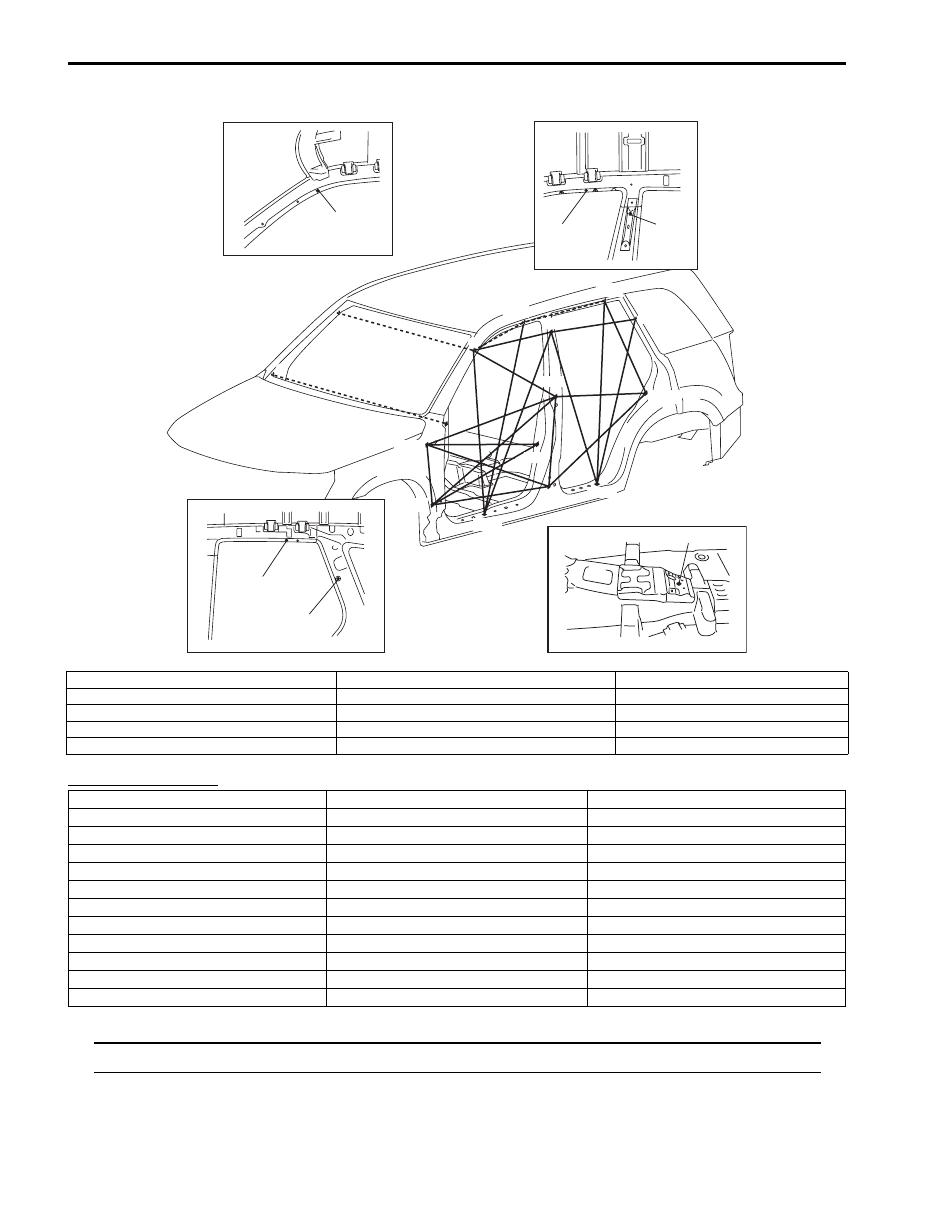

9K-5 Body Structure:

Side Body

Hole to hole distance

NOTE
Use jig hole (o) as datum point to check symmetry of body structure.



a'

a

b

b'

c, (c')

d, (d')

e, (e')

f, (f')

n, (n')

g, (g')

h, (h')

i, (i')

j, (j')

k, (k')

l, (l')

m, (m')

k, (k')

l, (l')

o

a, (a')

j, (j')

i, (i')

I5JB0A9B0006-02

a (a’). Jig hole (

φ 8 mm)

f (f’). Rear door lower hinge installation front side hole

k (k’). Jig hole (

φ 8 mm)

b (b’). Steering support member installation hole

g (g’). Front door switch installation hole

l (l’). Rear quarter upper trim installation hole

c (c’). Front door upper hinge installation front side hole h (h’). Rear door upper hinge installation upper side hole m (m’). Rear door switch installation hole

d (d’). Front door lower hinge installation front side hole

i (i’). Jig hole (

φ 8 mm)

n (n’). Rear side shill scuff installation hole

e (e’). Front side shill scuff installation hole

j (j’). Jig hole (

φ 8 mm)

o. Jig hole (

φ 10 mm)

a-a’: 1248 mm (49.13 in.)

d(d’)-f(f’): 1085 mm (42.72 in.)

i-i’: 1302 mm (51.26 in.)

a(a’)-e(e’): 1093 mm (43.03 in.)

d(d’)-g(g’): 1081 mm (42.56 in.)

i(i’)-n(n’): 1063 mm (41.85 in.)

a(a’)-h(h’): 731 mm (28.78 in.)

d(d’)-h(h’): 1226 mm (44.33 in.)

i(i’)-l(l’): 833 mm (32.80 in.)

a(a’)-i(i’): 573 mm (22.56 in.)

e-e’: 1567 mm (61.69 in.)

j-j’: 1205 mm (47.44 in.)

a(a’)-j(j’): 340 mm (13.39 in.)

e(e’)-i(i’): 1248 mm (49.13 in.)

j(j’)-k(k’): 733 mm (28.86 in.)

b-b’: 1506 mm (59.29 in.)

e(e’)-j(j’): 1239 mm (48.78 in.)

k-k’: 1190 mm (46.85 in.)

c-c’: 1594 mm (62.76 in.)

f-(f’): 1621 mm (63.82 in.)

k(k’)-m(m’): 713 mm (28.07 in.)

c (c’)-d(d’): 345 mm (13.58 in.)

f(f’)-h(h’): 391 mm (15.39 in.)

k(k’)-n(n’): 1171 mm (46.10 in.)

c(c’)-f(f’): 1123 mm (44.21 in.)

f(f’)-m(m’): 979 mm (38.54 in.)

l-l’: 1330 mm (52.36 in.)

c(c’)-g(g’): 1049 mm (41.30 in.)

g-g’: 1472 mm (57.95 in.)

l(l’)-n(n’): 1069 mm (42.09 in.)

c(c’)-h(h’): 1148 mm (45.20 in.)

h-h’: 1580 mm (62.20 in.)

m-m’: 1476 mm (58.11 in.)

d-d’: 1630 mm (64.17 in.)

h(h’)-m(m’): 859 mm (33.82 in.)

n-n’: 1567 mm (61.69 in.)

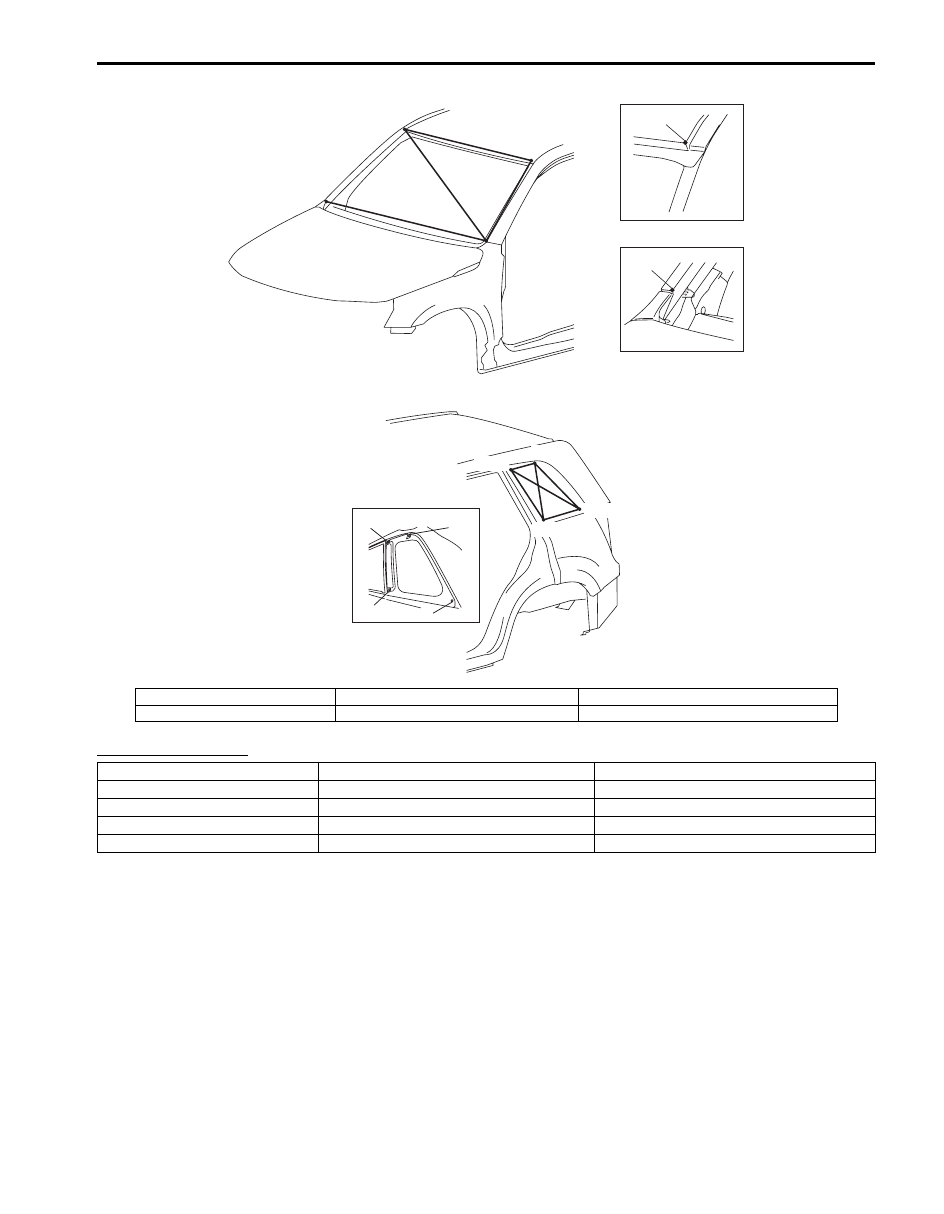

Body Structure:  9K-6

Hole to hole distance

c, (c')

d, (d')

e, (e')

f, (f')

d, (d')

e, (e')

f, (f')

c, (c')

a'

a

b'

b

a, (a')

b, (b')

I6JB019B0003-02

a (a’). Roof panel end corner

c (c’). Rear quarter window installation hole

e (e’). Rear quarter window installation hole

b (b’). Front pillar end corner

d (d’). Rear quarter window installation hole

f (f’). Rear quarter window installation hole

a-a’: 1128 mm (44.41 in.)

c(c’)-d(d’): 410 mm (16.14 in.)

d(d’)-f(f’): 384 mm (15.12 in.)

a-b: 717 mm (28.23 in.)

c(c’)-e(e’): 710 mm (27.95 in.)

e-e’: 1458 mm (57.40 in.)

a’-b: 1477 mm (58.15 in.)

c(c’)-f(f’): 268 mm (10.55 in.)

e(e’)-f(f’): 496 mm (19.53 in.)

b-b’: 1478 mm (58.19 in.)

d-d’: 1509 mm (59.41 in.)

f-f’: 1239 mm (48.78 in.)

c-c’: 1252 mm (49.29 in.)

d(d’)-e(e’): 443 mm (17.44 in.)

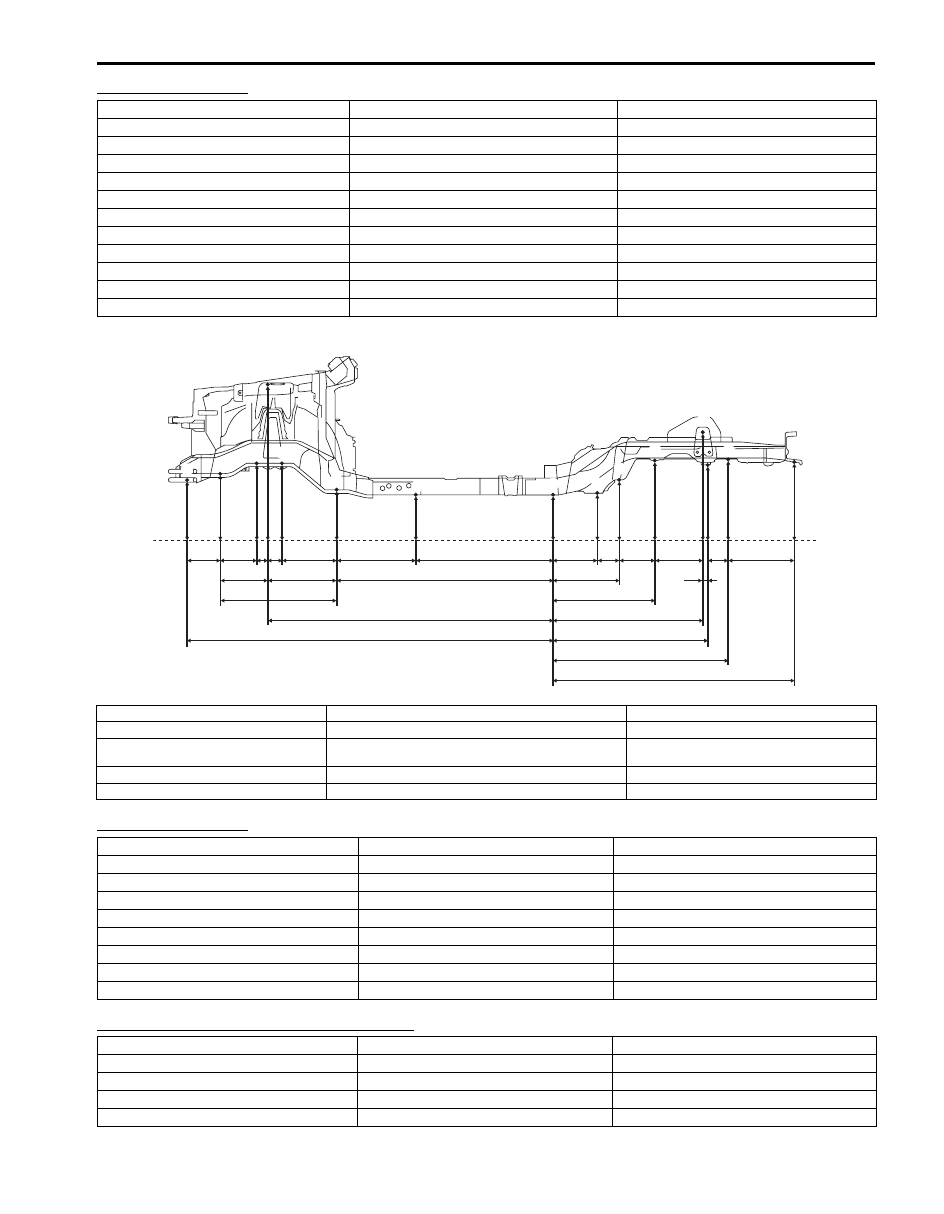

9K-7 Body Structure:

Under Body

Hole to hole distance

a'

b'

c'

d'

e'

f'

g'

h'

i'

j'

k'

l'

n'

m'

a

b

c

d

e

f

g

h

i

j

k

l

n

m

a'

b'

c'

d'

e'

f'

g'

j'

n'

m'

a

b

c

d

e

g

h

i

j

l

n

m

I5JB0A9B0009-01

a (a’). Jig hole (

φ 16 mm)

f (f’). Engine rear mounting member installation hole

k (k’). Rear shock absorber installation hole

b (b’). Front suspension frame installation hole

g (g’). Jig hole (

φ 25 mm)

l (l’). Rear coil spring hole

c (c’). Front suspension frame installation hole

h (h’). Trailing rod mount bracket installation front inner side hole m (m’). Rear suspension frame installation

rear side hole

d (d’). Front suspension frame installation hole

i (i’). Trailing rod mount bracket installation rear side hole

n (n’). Towing hook installation hole

e (e’). Front suspension frame installation hole

j (j’). Rear suspension frame installation front side hole

a-a’: 860 mm (33.86 in.)

f-f’: 1013 mm (39.88 in.)

k-k’: 1079 mm (42.48 in.)

b-b’: 830 mm (32.68 in.)

g-g’: 1144 mm (45.04 in.)

l-l’: 936 mm (36.85 in.)

c-c’: 840 mm (33.07 in.)

h-h’: 1134 mm (44.65 in.)

m-m’: 955 mm (37.60 in.)

d-d’: 794 mm (31.26 in.)

i-i’: 1116 mm (43.94 in.)

n-n’: 953 mm (37.52 in.)

e-e’: 860 mm (33.86 in.)

j-j’: 1000 mm (39.37 in.)

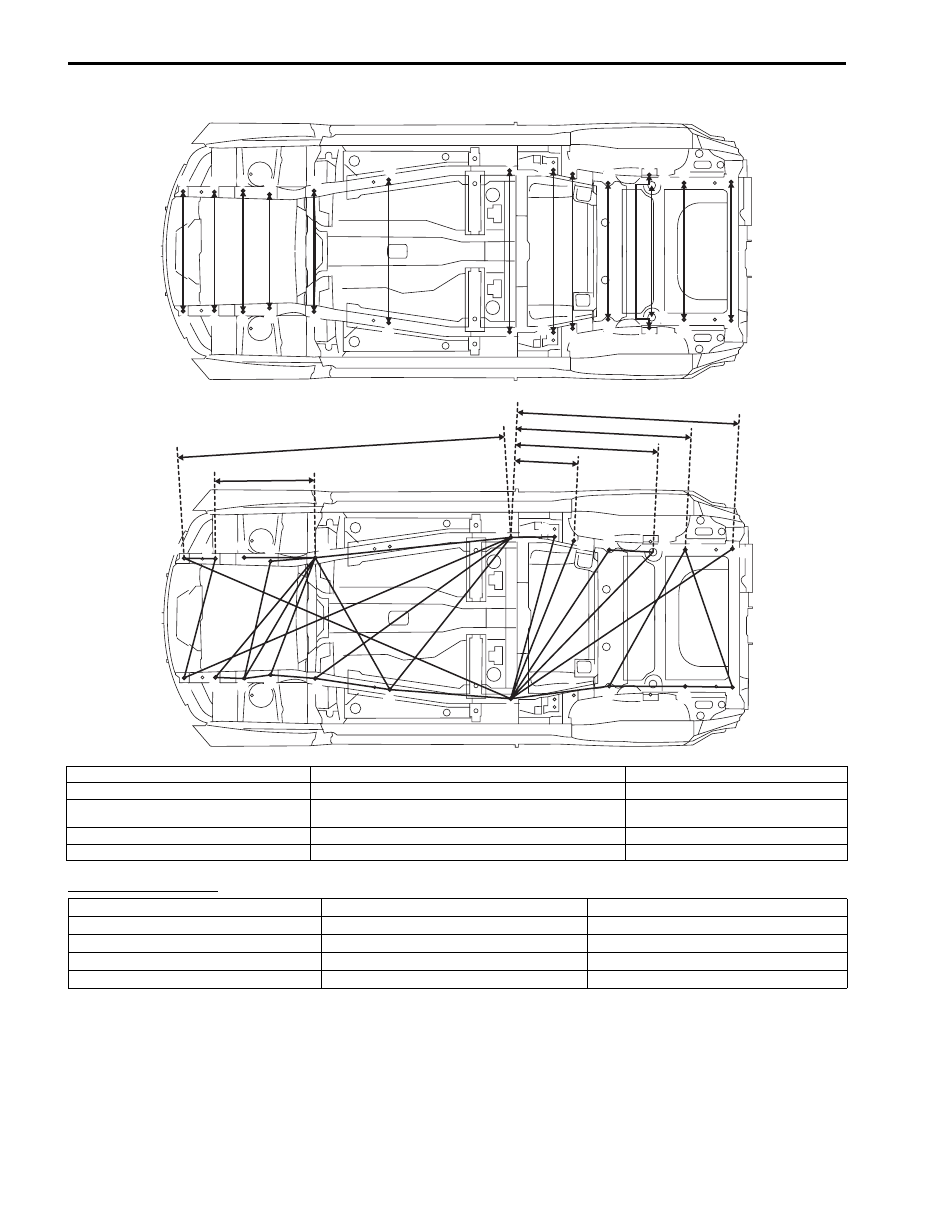

Body Structure:  9K-8

Hole to hole distance

Hole to hole distance

Projection dimension from standard line “A”

a-b: 199 mm (7.83 in.)

d-e: 384 mm (15.12 in.)

g’-h: 1177 mm (46.34 in.)

a-g: 2320 mm (91.34 in.)

d’-e: 911 mm (35.87 in.)

g’-i: 1214 mm (47.80 in.)

a-g’: 2523 mm (99.33 in.)

d’-e’: 384 mm (15.12 in.)

g’-j: 1289 mm (50.75 in.)

a’-b: 868 mm (34.17 in.)

e-f’: 1068 mm (42.05 in.)

g’-j’: 719 mm (28.31 in.)

a’-g: 2523 mm (99.33 in.)

e-g: 1381 mm (54.37 in.)

g’-l: 1446 mm (56.93 in.)

b-e: 751 mm (29.57 in.)

f’-g: 1380 mm (54.33 in.)

g’-n: 1892 mm (74.49 in.)

b’-c’: 249 mm (9.80 in.)

f’-g’: 864 mm (34.02 in.)

j-l: 314 mm (12.36 in.)

b’-e: 1130 mm (44.49 in.)

g-h: 295 mm (11.61 in.)

j’-m: 1078 mm (42.44 in.)

c-e: 532 mm (20.94 in.)

g-i: 445 mm (17.52 in.)

j’-m’: 455 mm (17.91 in.)

c’-d: 833 mm (32.80 in.)

g-l: 1010 mm (39.76 in.)

m-n’: 1046 mm (41.18 in.)

c’-d’: 163 mm (6.42 in.)

g-m: 1158 mm (45.59 in.)

m’-n’: 429 mm (16.89 in.)

c’-e: 1003 mm (39.49 in.)

g-n: 1577 mm (62.09 in.)

a

b

c

d

e

o

f

g

h

i

j

k

l

n

m

“A”

I5JB0A9B0011-01

a. Jig hole (

φ 16 mm)

f. Engine rear mounting member installation hole

k. Rear shock absorber installation hole

b. Front suspension frame installation hole

g. Jig hole (

φ 25 mm)

l. Rear coil spring hole

c. Front suspension frame installation hole

h. Trailing rod mount bracket installation front inner side hole

m. Rear suspension frame installation rear side

hole

d. Front suspension frame installation hole

i. Trailing rod mount bracket installation rear side hole

n. Towing hook installation hole

e. Front suspension frame installation hole

j. Rear suspension frame installation front side hole

o. Jig hole (

φ 10 mm)

a-b: 196 mm (7.72 in.)

d-e: 344 mm (13.54 in.)

g-m: 1131 mm (44.53 in.)

a-g: 2313 mm (91.06 in.)

e-f: 512 mm (20.16 in.)

g-n: 1560 mm (61.42 in.)

b-c: 239 mm (9.41 in.)

e-g: 1373 mm (54.06 in.)

h-i: 139 mm (5.47 in.)

b-o: 289 mm (11.38 in.)

f-g: 862 mm (33.94 in.)

i-j: 243 mm (9.57 in.)

b-e: 744 mm (29.29 in.)

g-h: 295 mm (11.61 in.)

j-k: 294 mm (11.57 in.)

c-o: 50 mm (1.97 in.)

g-i: 434 mm (17.09 in.)

k-l: 15 mm (0.59 in.)

o-d: 111 mm (4.37 in.)

g-j: 677 mm (26.65 in.)

l-m: 145 mm (5.71 in.)

o-e: 455 mm (17.91 in.)

g’-k: 971 mm (38.23 in.)

m-n: 429 mm (16.89 in.)

o-g: 1828 mm (71.97 in.)

g-l: 987 mm (38.86 in.)

a: 166 mm (6.54 in.)

f: 63 mm (2.48 in.)

k: 434 mm (17.097 in.)

b: 193 mm (7.60 in.)

g: 61 mm (2.40 in.)

l: 250 mm (9.84 in.)

c: 263 mm (10.35 in.)

h: 71 mm (2.80 in.)

m: 291 mm (11.46 in.)

d: 263 mm (10.35 in.)

i: 158 mm (6.22 in.)

n: 273 mm (10.75 in.)

e: 95 mm (3.74 in.)

j: 292 mm (11.50 in.)

o: 772 mm (30.39 in.)
