9K-1 Body Structure:

Body, Cab and Accessories

Body Structure

Repair Instructions

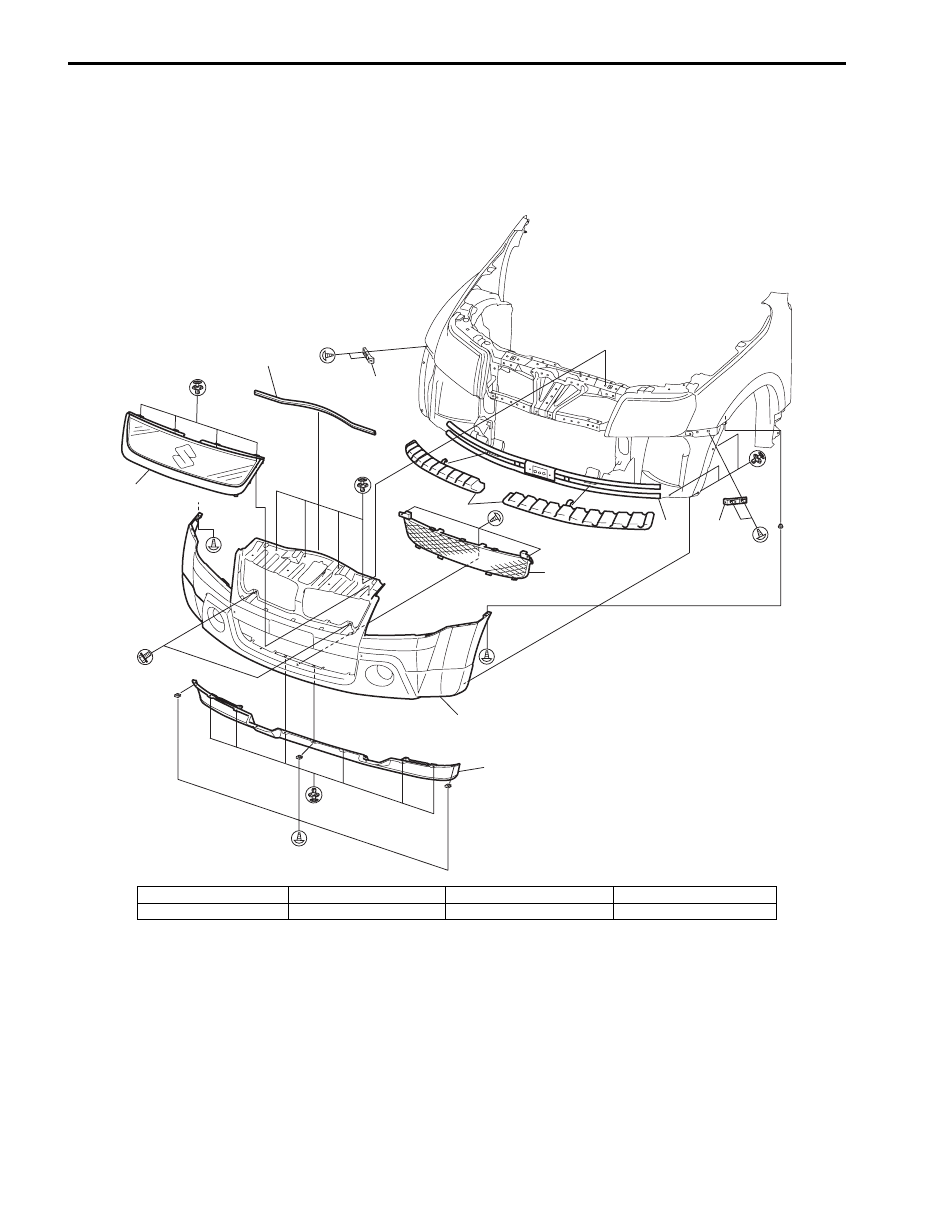

Front Bumper Components

S6JB0B9B06001

7

5

6

7

3

1

4

8

2

I5JB0A9B0001-02

1. Front bumper

3. Front bumper net

5. Front bumper absorber

7. Front bumper holder

2. Radiator grill

4. Front air dam skirt

6. Front bumper member

8. Seal

Body Structure:  9K-2

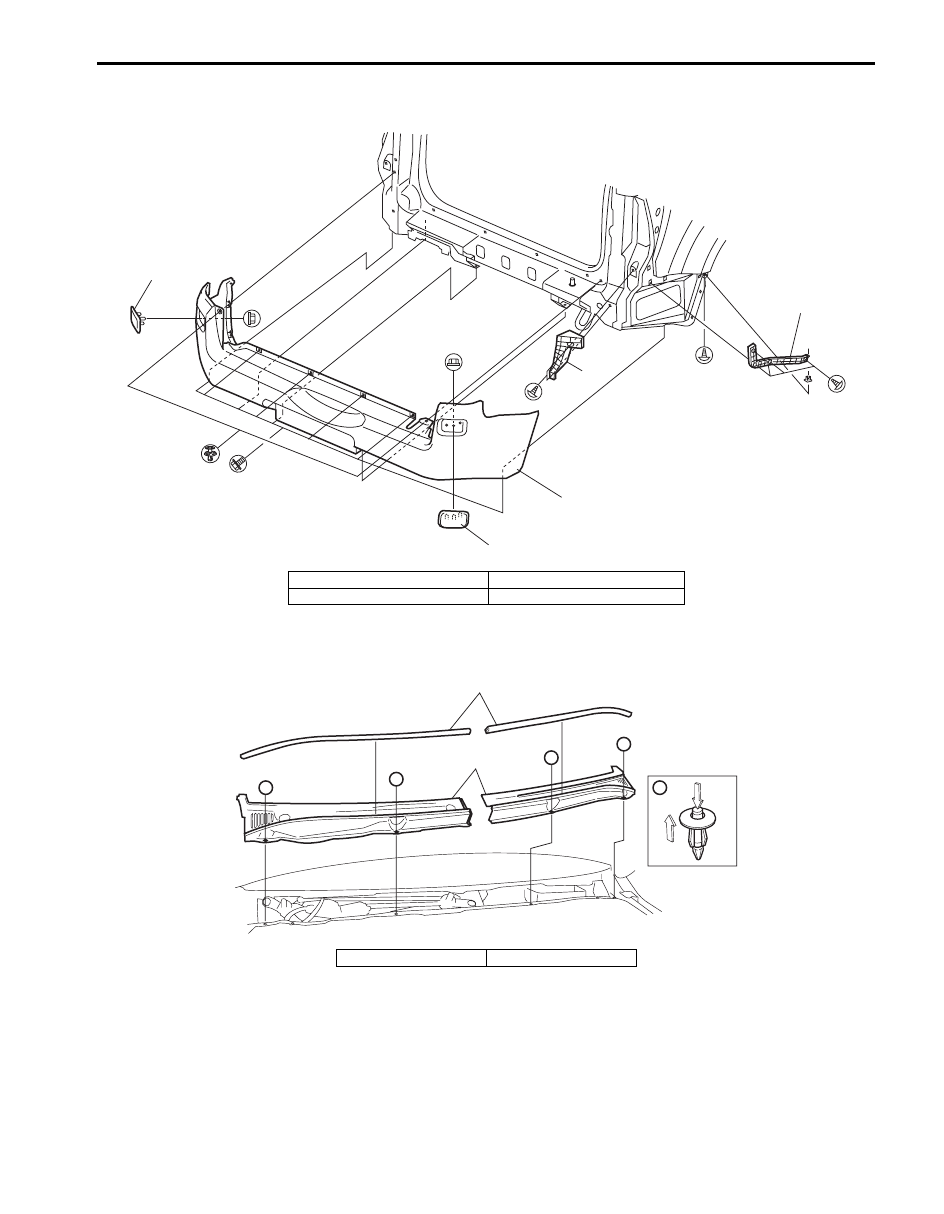

Rear Bumper Components

S6JB0B9B06002

Cowl Top Components

S6JB0B9B06003

4

4

1

2

3

I6JB019B0001-01

1. Rear bumper

3. Rear bumper No.2 holder

2. Rear bumper No.1 holder

4. Reflector

A

A

A

A

A

2

1

I5JB0A9B0003-01

1. Cowl top garnish

2. Hood rear seal

9K-3 Body Structure:

Specifications

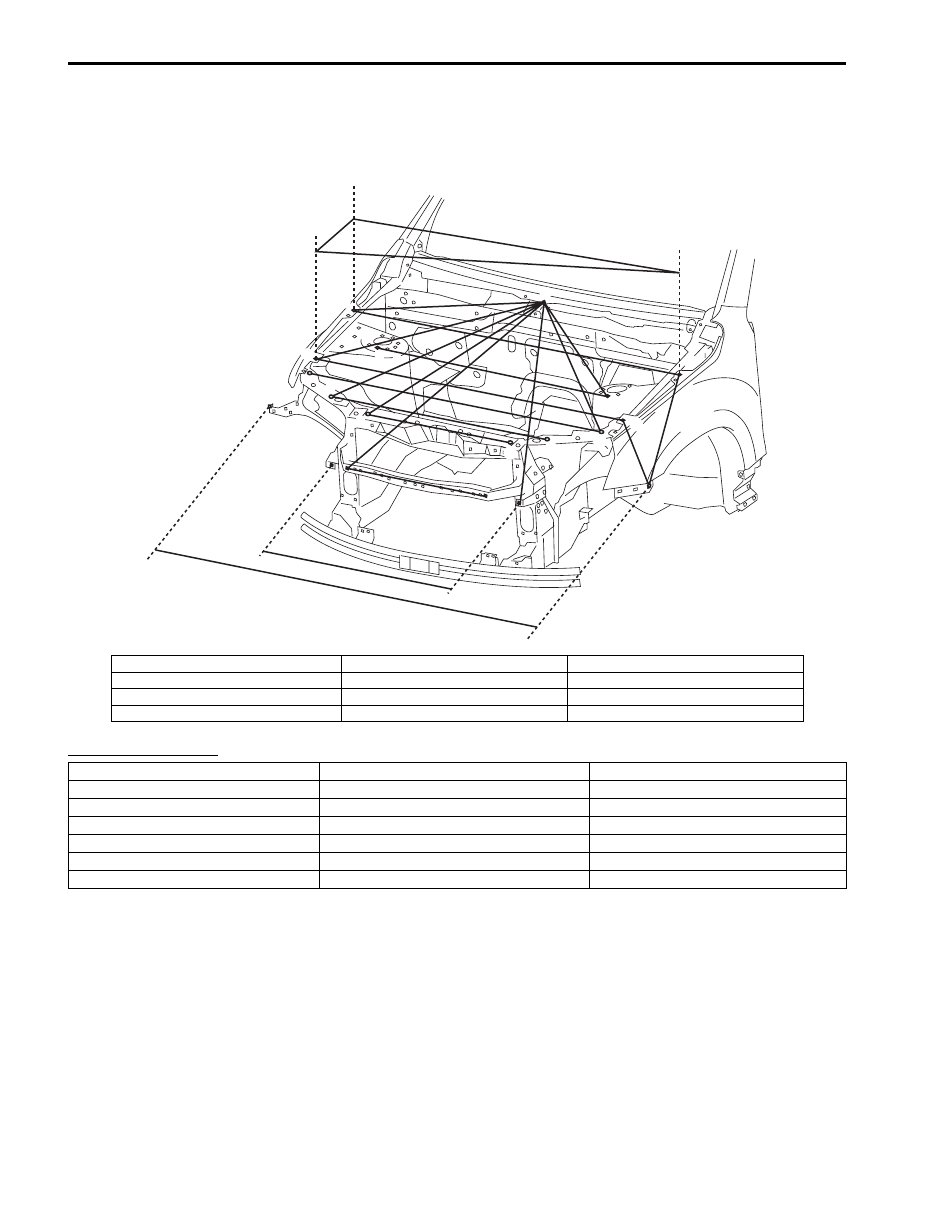

Body Dimensions

S6JB0B9B07001

Engine Room

Hole to hole distance

g

h

i

j

f'

i'

c'

c

e

f

j'

g'

h'

b'

d'

e'

a

b

d

I5JB0A9B0004-01

a. Cowl top installation center hole

e (e’). Headlight installation hole

i (i’). Headlight installation hole

b (b’). Front fender installation hole

f (f’). Front fender installation hole

j (j’). Front upper member installation hole

c (c’). Jig hole (

φ 8 mm)

g (g’). Headlight installation hole

d (d’). Front fender installation hole

h (h’). Hood lock member installation hole

a-b(b’): 792 mm (31.18 in.)

a-j(j’): 1111 mm (43.74 in.)

d(d’)-f(f’): 277 mm (10.91 in.)

a-c(c’): 697 mm (27.44 in.)

b-b’: 1512 mm (59.53 in.)

e-e’: 1384 mm (54.49 in.)

a-d(d’): 937 mm (36.89 in.)

b(b’)-d(d’): 375 mm (14.76 in.)

f-f’: 1750 mm (68.90 in.)

a-e(e’): 982 mm (38.66 in.)

b(b’)-f(f’): 535 mm (21.06 in.)

g-g’: 980 mm (38.58 in.)

a-g(g’): 970 mm (38.19 in.)

c-c’: 1089 mm (42.87 in.)

h-h’: 662 mm (26.06 in.)

a-h(h’): 910 mm (35.83 in.)

d-b’: 1519 mm (59.80 in.)

i-i’: 865 mm (34.06 in.)

a-i(i’): 1111 mm (43.74 in.)

d-d’: 1432 mm (56.38 in.)

j-j’: 630 mm (24.80 in.)

Body Structure:  9K-4

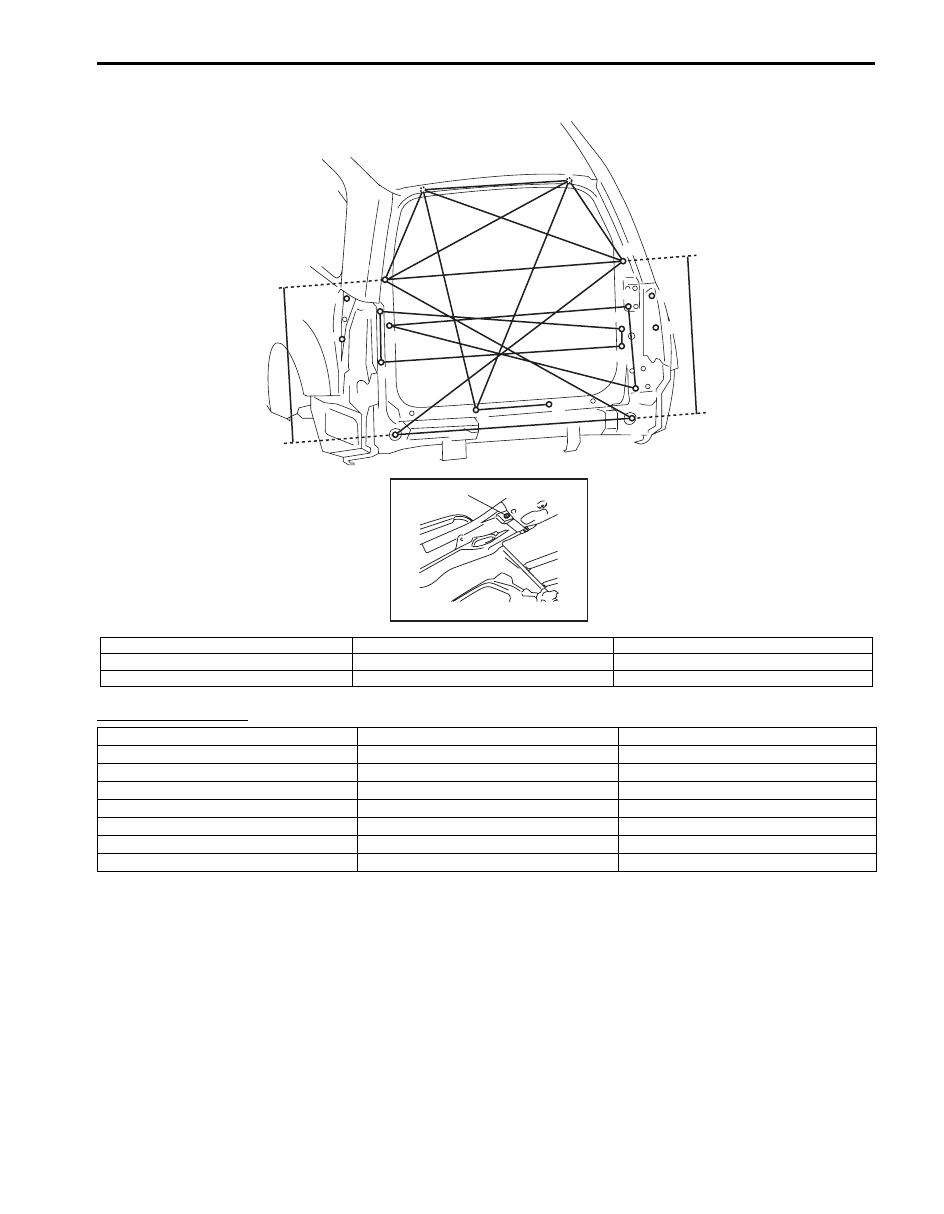

Rear End Door

Hole to hole distance

a

b

c

d

e

j

k

l

m

f

g

h

i

a'

b'

f'

g'

i'

h'

a

I6JB019B0002-01

a (a’). Roof back inner panel bolt installation hole

d (d’). Rear end door switch installation hole

g (g’). Rear combination light clip installation hole

b (b’). Jig hole (

φ 15 mm)

e (e’). Rear combination light installation hole

h (h’). Jig hole (

φ 15 mm)

c (c’). Rear combination light installation hole

f (f’). Rear combination light clip installation hole

i (i’).  Rear bumper installation hole

a-a’: 718 mm (28.27 in.)

b-h: 729 mm (28.70 in.)

e-l: 1209 mm (47.60 in.)

a-b: 437 mm (17.20 in.)

b-h’: 1355 mm (53.35 in.)

f-f’: 1491 mm (58.70 in.)

a-b’: 1002 mm (39.45 in.)

b’-h: 1347 mm (53.03 in.)

g-g’: 1548 mm (60.94 in.)

a-i: 1021 mm (40.20 in.)

b’-h’: 727 mm (28.62 in.)

h-h’: 1138 mm (44.80 in.)

a’-b: 1007 mm (39.65 in.)

c-e: 264 mm (10.39 in.)

i-i’: 300 mm (11.81 in.)

a’-b’: 440 mm (17.32 in.)

c-k: 1214 mm (47.80 in.)

j-m: 385 mm (15.16 in.)

a’-i: 1122 mm (44.17 in.)

d-j: 1163 mm (45.79 in.)

k-l: 145 mm (57.09 in.)

b-b’: 1138 mm (44.80 in.)

d-m: 1213 mm (47.76 in.)
