5A-104 Automatic Transmission/Transaxle:

Automatic Transmission Assembly
Dismounting and Remounting

S6JB0B5106029

Dismounting

1) Dismount engine with transmission and transfer

referring to “Engine Assembly Removal and
Installation in Section 1D”.

2) Remove transfer from transmission.
3) Remove engine rear mounting member and rear

mounting.

4) Remove exhaust manifold left and right bracket.
5) Remove cooler hose and cooler pipe No.1.
6) Remove drive plate cover, and then remove drive

plate bolts by holding crankshaft pulley bolt
stationary.

7) Remove Starting Motor referring to “Starting Motor

Dismounting and Remounting in Section 1I”.

8) Remove transmission assembly from engine

assembly.

Installation
For remounting, reverse dismounting procedure noting
the following points.
• Tighten each bolts and nuts referring to “Automatic

Transmission Unit Components”

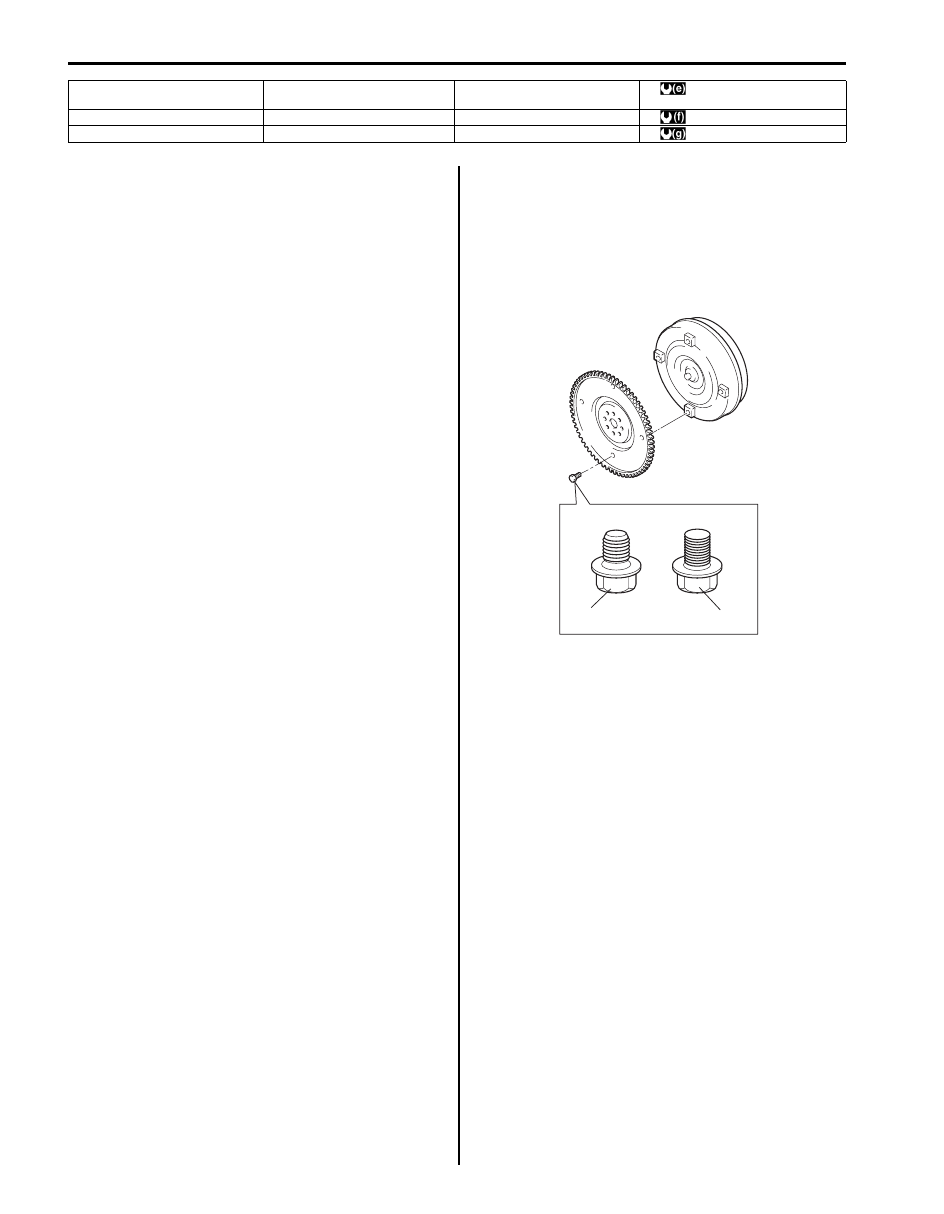

• Tighten drive plate bolt No.1 (1) first and then tighten

drive plate bolts No.2 (2).

• Set each clamp for wiring securely.
• Fill A/T fluid referring to “A/T Fluid Change”.
• Connect battery and check function of engine and

transmission.

8. Drive plate cover

18. Input shaft speed sensor

28. Engine rear mounting bracket

bolt

: 23  N

⋅m (2.3 kgf-m, 17.0 lb-ft)

9. Oil cooler pipe No.1

19. Output shaft speed sensor

29. Mounting member bolt

: 55 N

⋅m (5.5 kgf-m, 40.0 lb-ft)

10. Exhaust manifold left bracket

20. Transmission wire connector

30. Starting motor

: 69 N

⋅m (6.9 kgf-m, 50.0 lb-ft)

1

2

I6JB01510031-01

Automatic Transmission/Transaxle:  5A-105

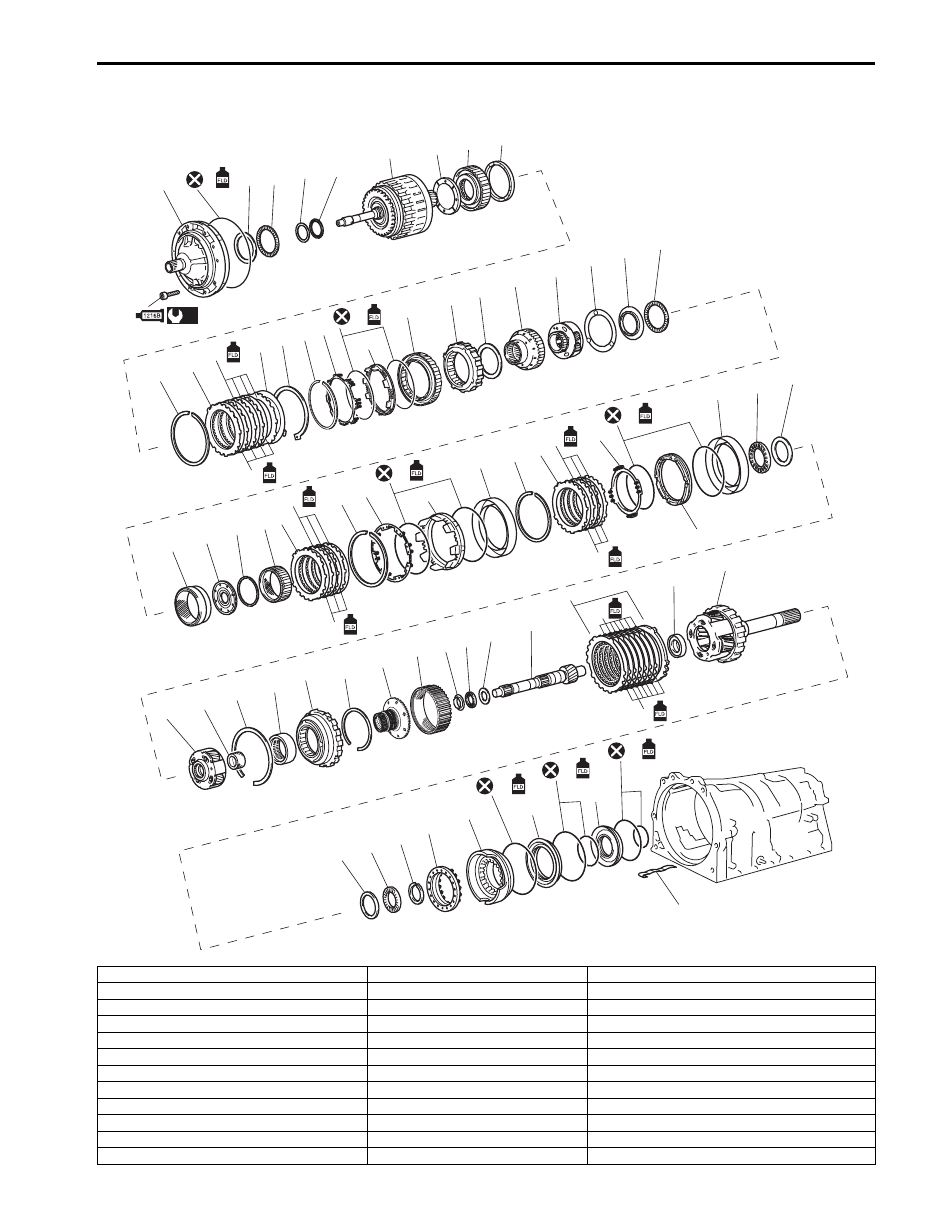

Automatic Transmission Unit Components

S6JB0B5106030

1

3

4

5

7

8

9

6

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

30

31

32

33 34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

69

70

71

72

73

74

75

76

77

2

10

11

28

29

50

51

67

68

79

78

(a)

I6JB01510029-01

1. Oil pump assembly

29. Thrust needle roller bearing

57. Snap ring

2. Oil pump bolt

30. Front planetary ring gear

58. Rear planetary flange

3. O-ring

31. Front planetary ring gear flange

59. Rear planetary ring gear

4. Thrust bearing race No.1

32. Snap ring

60. Thrust bearing race No.7

5. Thrust needle roller bearing No.1

33. Middle planetary ring gear

61. Thrust needle roller bearing

6. Thrust bearing race No.10

34. No.1 brake flange

62. Thrust bearing race No.8

7. Thrust needle roller bearing

35. No.1 brake disc

63. Intermediate shaft

8. Clutch drum and input shaft assembly

36. No.1 brake plate

64. 1st & reverse (No.4) brake flange

9. Clutch drum thrust washer No.2

37. Snap ring

65. 1st & reverse (No.4) brake disc

10. One-way No.2 clutch assembly

38. No.1 brake piston return spring

66. 1st & reverse (No.4) brake plate

11. Clutch hub thrust washer

39. O-ring

67. Thrust needle roller bearing

12. Snap ring

40. No.1 brake piston

68. Rear planetary gear assembly

5A-106 Automatic Transmission/Transaxle:

Automatic Transmission Unit Disassembly

S6JB0B5106031

Reference: “Automatic Transmission Assembly
Dismounting and Remounting”

CAUTION

!



• Keep component parts in group for each

subassembly and avoid mixing them up.

• Clean all parts with cleaning solvent

thoroughly and air dry them.

• Use kerosene or automatic transmission

fluid as cleaning solvent.

• Do not use wiping cloths or rags to clean

or dry parts.

• All oil passages should be blown out and

checked to make sure that they are not
obstructed.

• Keep face and eyes away from solvent

spray while air blowing parts.

• Check mating surface for irregularities and

remove them, if any, and clean it again.

• Soak new clutch discs and brake discs in

transmission fluid for at least 2 hours
before assembly.

• Replace all gaskets and O-rings with new

ones.

• Apply automatic transmission fluid to all

O-rings.

• When installing seal ring, be careful so that

it is not expanded excessively, extruded or
caught.

• Replace oil seals that are removed and

apply grease to their lips.

• Before installing, be sure to apply

automatic transmission fluid to sliding,
rolling and thrusting surface of all
component parts. Also after installation,
make sure to check each part for proper
operation.

• Always use torque wrench when

tightening bolts.



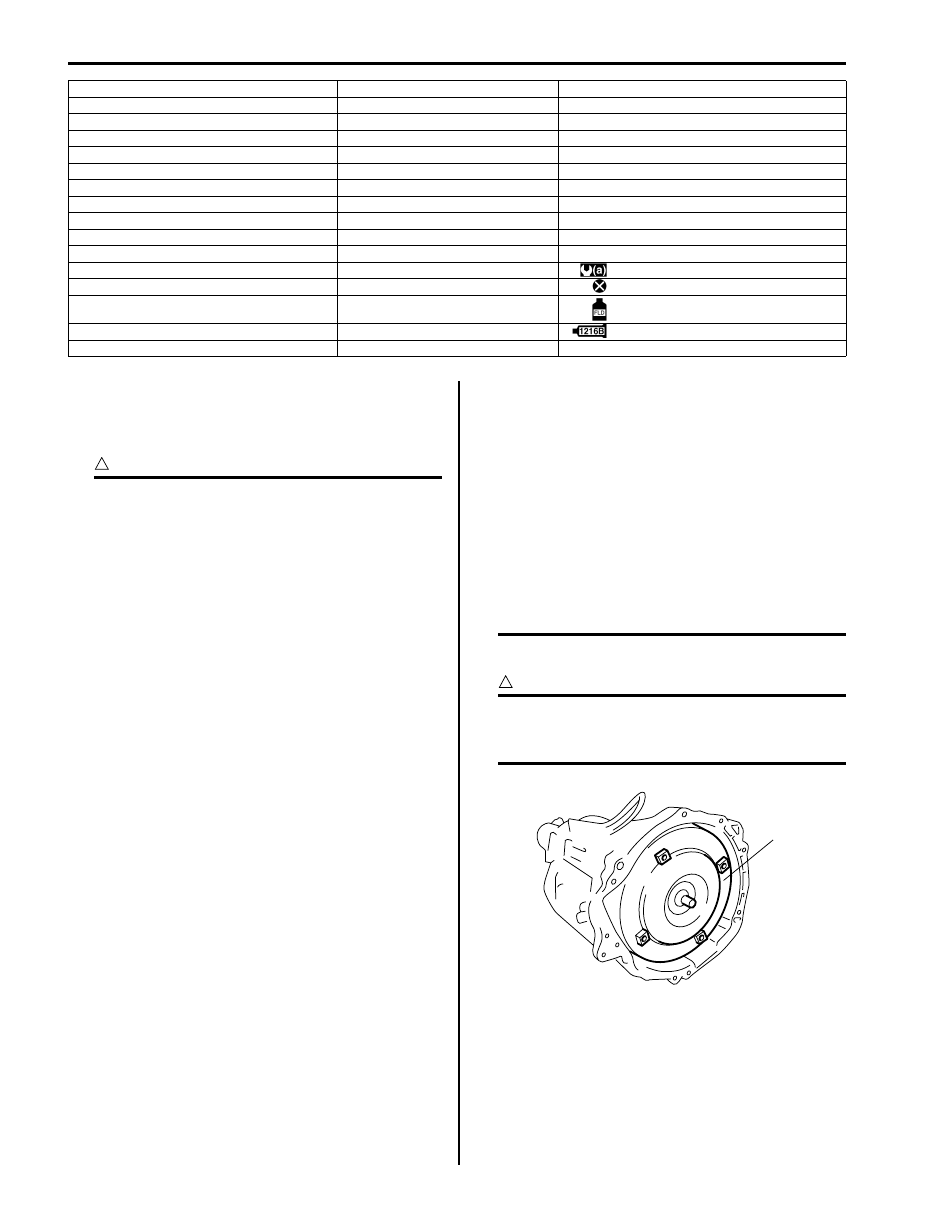

1) Extract torque converter (1) from transmission.

CAUTION

!



Remove torque converter as much straight
as possible.
Leaning it may cause to damage oil seal lip.



13. 2nd (No.3) brake flange

41. No.1 brake cylinder

69. Thrust bearing race No.9

14. 2nd (No.3) brake disc

42. Snap ring

70. Thrust needle roller bearing

15. 2nd (No.3) brake plate

43. No.2 brake flange

71. Snap ring

16. 2nd (No.3) brake cushion plate

44. No.2 brake disc

72. 1st & reverse (No.4) brake return spring

17. Snap ring

45. No.2 brake plate

73. 1st & reverse (No.4) brake piston

18. Snap ring

46. No.2 brake piston return spring

74. O-ring

19. 2nd (No.3) brake return spring

47. O-ring

75. Brake reaction sleeve

20. O-ring

48. No.2 brake piston

76. O-ring

21. 2nd (No.3) brake piston

49. No.2 brake cylinder

77. 1st & reverse (No.4) brake inner piston

22. 2nd (No.3) brake cylinder

50. Thrust needle roller bearing

78. O-ring

23. One-way No.1 clutch assembly

51. Thrust bearing race No.4

79. Brake plate stopper spring

24. Planetary carrier thrust washer No.1

52. Middle planetary gear assembly

: 21 N

⋅m (2.1 kgf-m, 15.5 lb-ft)

25. One-way No.1 clutch inner race

53. Planetary sun gear

: Do not reuse.

26. Front planetary gear assembly

54. Snap ring

: Apply A/T fluid

27. Planetary carrier thrust washer No.2

55. One-way No.3 clutch inner race

: Apply sealant 99000-31230 to bolt flange

28. Thrust bearing race No.3

56. One-way No.3 clutch assembly

1

I4JA01512052-01

Automatic Transmission/Transaxle:  5A-107

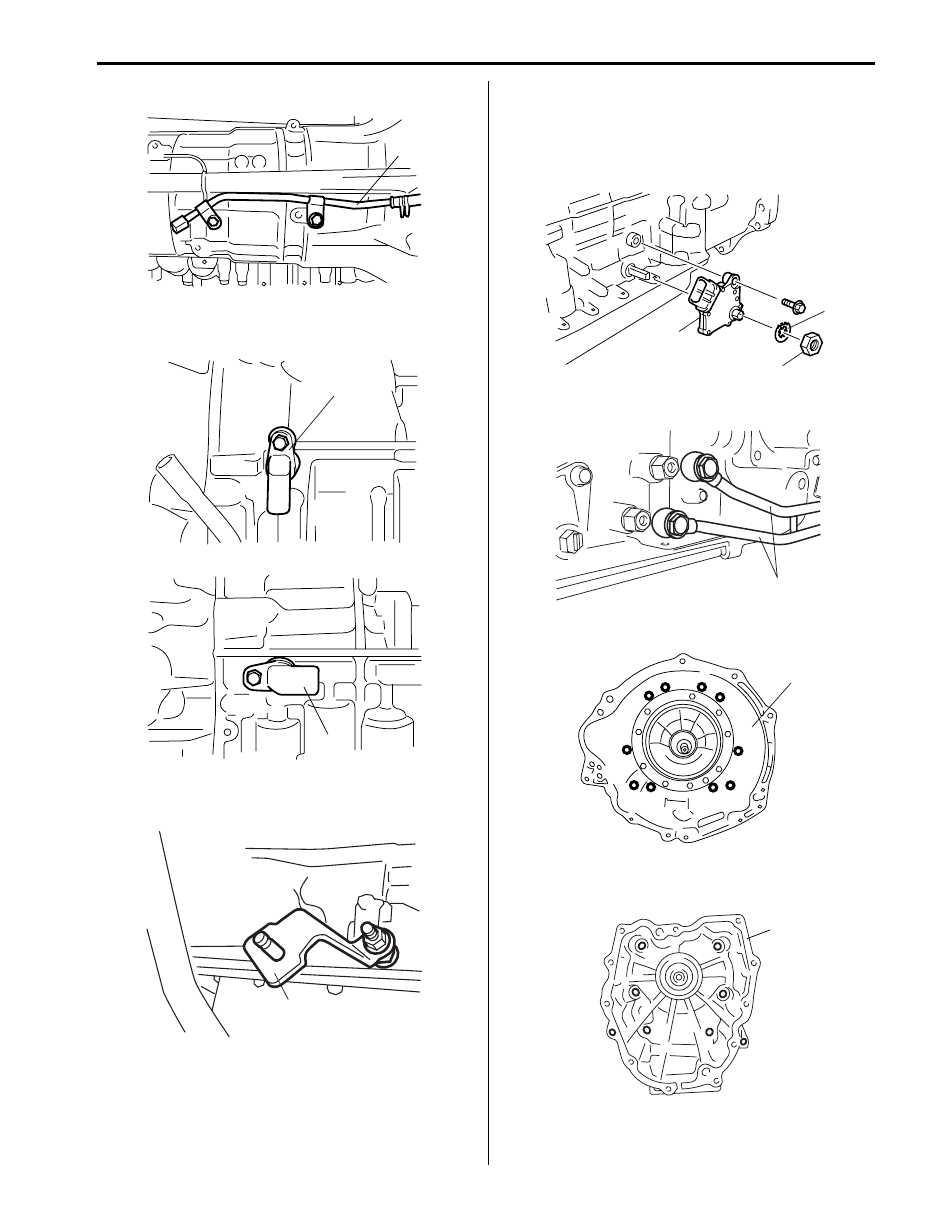

2) Remove breather pipe (1) from transmission.
