For models without “keyless access

with push-button start system”:

– U.S.-spec. models

FCC ID: Y8PFJ16-2

CAUTION

FCC WARNING
Changes or modifications not ex-
pressly approved by the party re-
sponsible for compliance could void
the user’s authority to operate the
equipment.

NOTE

This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This de-
vice may not cause harmful interfer-
ence, and (2) this device must accept
any interference received, including
interference that may cause undesired
operation.

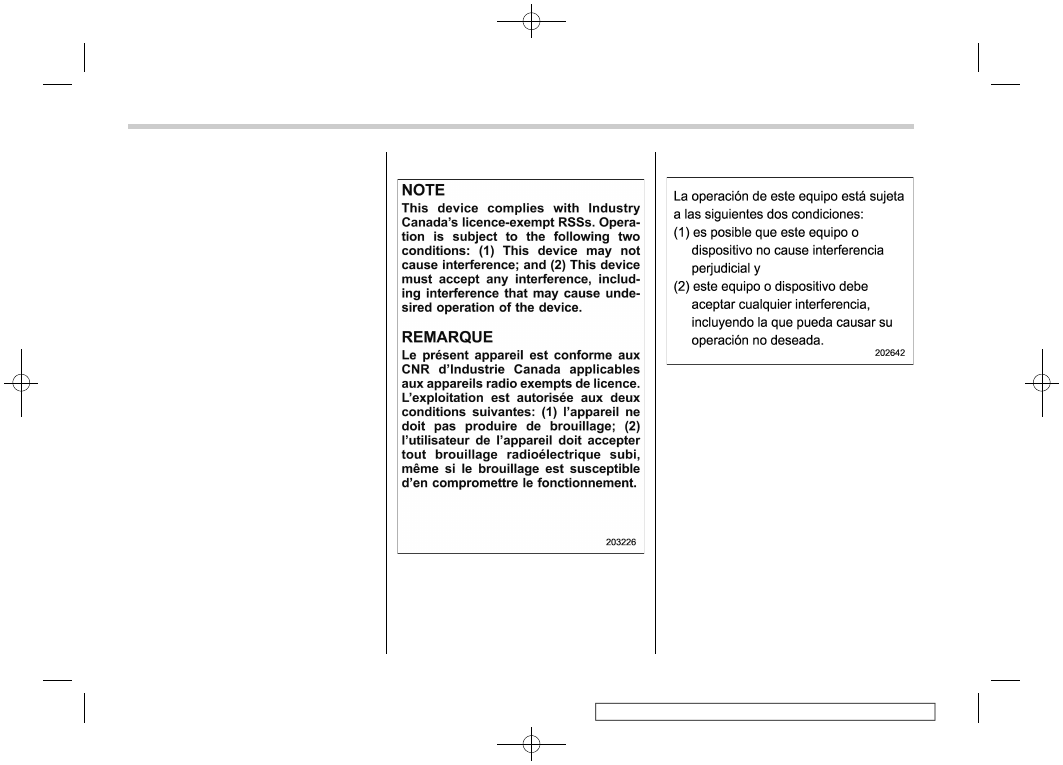

– Canada-spec. models

– Mexico-spec. models

Immobilizer

126

(129,1)

2-4. Remote keyless entry
system

CAUTION

.

Do not expose the remote trans-

mitter to severe shocks, such as
those experienced as a result of
dropping or throwing.

.

Do not take the remote transmit-

ter apart except when replacing
the battery.

.

Do not get the remote transmitter

wet. If it gets wet, wipe it dry with
a cloth immediately.

.

When you carry the remote trans-

mitter on an airplane, do not
press the button of the remote
transmitter while in the airplane.
When any button of the remote
transmitter is pressed, radio
waves are sent and may affect
the operation of the airplane.
When you carry the remote trans-
mitter in a bag on an airplane,
take measures to prevent the
buttons of the remote transmitter
from being pressed.

Access key fob
1)

Lock/arm button

2)

Unlock/disarm button

3)

Rear gate unlock button

4)

PANIC button

Transmitter
1)

Lock/arm button

2)

Unlock/disarm button

3)

Rear gate unlock button

4)

PANIC button

The remote keyless entry system has the
following functions.
.

Locking and unlocking the doors, rear

gate and fuel lid
.

Unlocking the rear gate

.

Sounding a panic alarm

.

Arming and disarming the alarm sys-

tem. For details, refer to “Alarm system”
FP134.

The operable distance of the remote key-
less entry system is approximately 30 feet
(10 meters). However, this distance will
vary depending on environmental condi-

– CONTINUED –

Remote keyless entry system

127

2

Keys

and

doors

(130,1)

tions. The system’s operable distance will
be shorter in areas near a facility or
electronic equipment emitting strong radio
waves such as a power plant, broadcast
station, TV tower, or remote controller of
home electronic appliances.

NOTE

.

For models with “keyless access

with push-button start system”, the
remote keyless entry system will not
be activated when the push-button
ignition switch is in any position other
than the “OFF” position.
.

For models without “keyless access

with push-button start system”, the
remote keyless entry system will not
be activated when the key is inserted in
the ignition switch.
.

The hazard warning flashers will

flash once or twice when the access
key fob/transmitter button is pressed in
the following cases.

– When locking the doors
– When unlocking the doors
– When unlocking the rear gate

Operation of the hazard warning
flashers in the above cases can be set
to “On” or “Off” by a SUBARU dealer.
Consult your SUBARU dealer for de-
tails.

&

Locking the doors

Press the lock/arm button to lock all doors,
the rear gate and fuel lid. An electronic
chirp will sound once and the hazard
warning flashers will flash once.

If any of the doors (or the rear gate) are not
fully closed, the following will occur to alert
you that the doors (or the rear gate) are not
properly closed.
.

An electronic chirp sounds five times.

.

The hazard warning flashers flash five

times.

When you close the door, it will automati-
cally lock and then the following will occur.
.

An electronic chirp sounds once.

.

The hazard warning flashers flash

once.

&

Unlocking the doors

Press the unlock/disarm button to unlock
the driver’s door and fuel lid. An electronic
chirp will sound twice and the hazard
warning flashers will flash twice. To unlock
all doors and the rear gate, briefly press
the unlock/disarm button a second time
within 5 seconds.

NOTE

If the interval between the first and
second presses of the unlock/disarm
button (for unlocking of all of the doors
and the rear gate) is extremely short,
the system may not respond.

&

Unlocking the rear gate

Press the rear gate unlock button to unlock
the rear gate.
An electronic chirp will sound twice and the
hazard warning flashers will flash twice.

&

Vehicle finder function

Use this function to find your vehicle
parked among many vehicles in a large
parking lot. Provided you are within 30 feet
(10 meters) of the vehicle, pressing the
lock/arm button three times in a 5-second
period will cause your vehicle’s horn to
sound once and its hazard warning
flashers to flash three times.

NOTE

If the interval between presses is too
short when you press the lock/arm
button three times, the system may
not respond to the signals from the
remote transmitter.

Remote keyless entry system

128

(131,1)

&

Sounding a panic alarm

To activate the alarm, press the “PANIC”
button once.
The horn will sound and the hazard
warning flashers will flash.
To deactivate the panic alarm, press any
button on the remote transmitter. Unless a
button on the remote transmitter is
pressed, the alarm will be deactivated
after approximately 30 seconds.

&

Setting audible signal opera-
tion (models without “keyless
access with push-button start
system”)

Using an electronic chirp, the system will
give you an audible signal when the doors
lock and unlock. If desired, you may turn
the audible signal off.

Perform the following steps to deactivate
the audible signal. You can also use the
same steps to restore the function.
1. Sit in the driver’s seat and shut all
doors and the rear gate.

2. Press and hold the “ ” of the power
locking switch and pull the key out and
reinsert it into the ignition switch at least 6
times within 10 seconds after Step 2.
3. Open and close the driver’s door once
within 10 seconds after Step 3. The hazard
warning flashers flash 3 times to indicate
completion of the setting.

Your SUBARU dealer can perform the
above procedure for you. Also, for models
with a combination meter display (color
LCD), the setting can be changed using
the display. For details, refer to “Vehicle
Setting” FP196.

&

Replacing the battery

Refer to “Replacing key battery” FP484.

&

Replacing lost transmitters

If you lose a transmitter or want to
purchase additional transmitters (up to
four can be programmed), your transmit-
ters should be reprogrammed for security
reasons. For details, contact your
SUBARU dealer and have the transmitters
programmed into the remote keyless entry
system.

&

Certification for remote key-
less entry system

!

U.S.-spec. models

FCC ID: CWTB1G077
FCC ID: CWTD1G049

CAUTION

FCC WARNING

Changes or modifications not ex-
pressly approved by the party re-
sponsible for compliance could void
the user’s authority to operate the
equipment.

– CONTINUED –

Remote keyless entry system

129

2

Keys

and

doors

(132,1)

NOTE

This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This de-
vice may not cause harmful interfer-
ence, and (2) this device must accept
any interference received, including
interference that may cause undesired
operation.

!

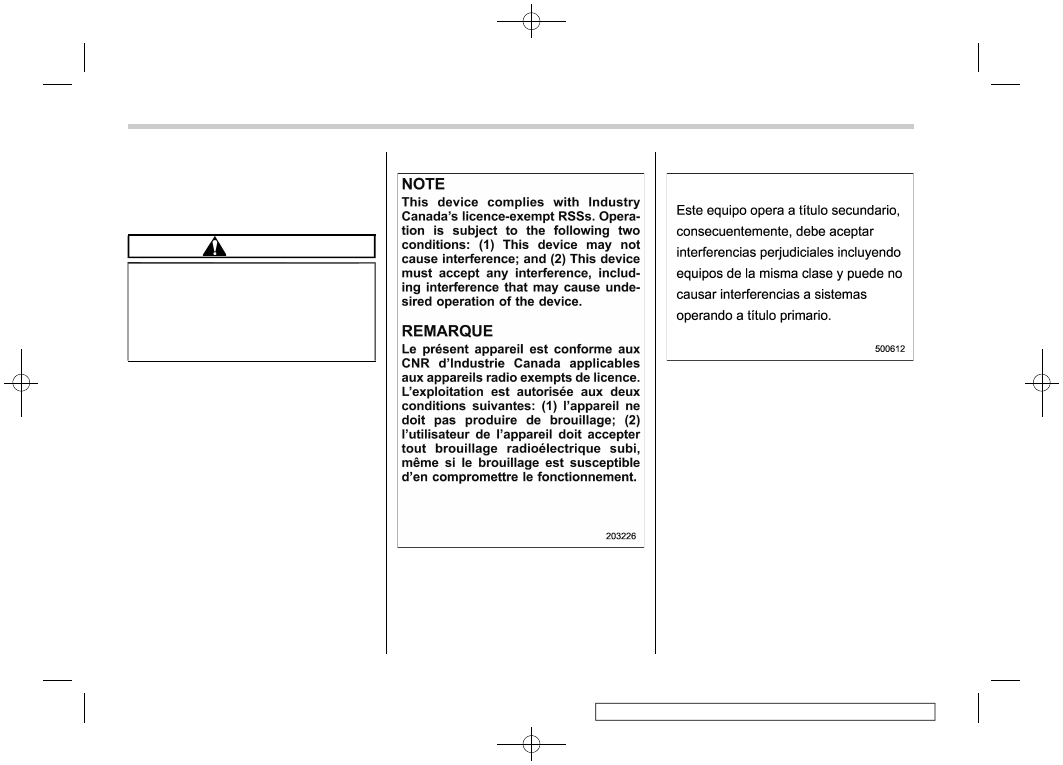

Canada-spec. models

!

Mexico-spec. models

IFETEL RLVSUTB15-1814
SUBARU
MODEL: TB1G077

IFETEL RLVSUTD15-1815
SUBARU
MODEL: TD1G049

Remote keyless entry system

130

(133,1)

2-5. Door locks

&

Locking and unlocking from
the outside

NOTE

If you unlock the driver’s door with a
key (including an emergency key) and
open the door while the alarm system is
armed, the alarm system is triggered
and the vehicle’s horn sounds. In this
case, perform any of the following
operations:

.

Models with “keyless access with

push-button start system”:

– Press any button on the access
key fob (except when the access
key fob battery is discharged).
– Press the push-button ignition
switch to “ACC”.
– Carry the access key fob and
perform either of the following pro-
cedures.

– Grip the front door handle.
– Press the rear gate opener
button.

.

Models without “keyless access

with push-button start system”:

– Press any button on the remote
transmitter (except when the trans-
mitter battery is discharged).

– Insert the key into the ignition
switch and turn the ignition switch
to “ON”.

For details about the alarm system,
refer to “Alarm system” FP134.

!

How to lock and unlock the vehicle
using the key

1)

Rotate the key toward the front to lock.

2)

Rotate the key toward the rear to unlock.

In this case, only the driver’s side door is
locked or unlocked.

NOTE

Models with “keyless access with
push-button start system”:
The emergency key is directional. If the
key cannot be inserted, change the

direction that the grooved side is facing
and insert it again.

!

How to lock the vehicle without
using the key

To lock the door from outside without the
key, the following methods are available.

!

Locking using lock lever

1)

Rotate the lock lever forward.

2)

Close the door.

In this way, only the door that was operated
will be locked.

– CONTINUED –

Door locks

131

2

Keys

and

doors

(134,1)

!

Locking using power door lock-
ing switch

1)

Press the lock side of the power door
locking switch.*

2)

Close the door.

*: For details about the power door locking

switch, refer to “How to operate the power
door locking switches” FP132.

In this case, all closed doors, the rear gate
and fuel lid are locked at the same time.

NOTE

Make sure that you do not leave the key
inside the vehicle when locking the
doors from the outside without the key.

&

Locking and unlocking from
the inside

!

How to use the lock lever

1)

Rotate the lock lever rearward to unlock.

2)

Rotate the lock lever forward to lock.

Always make sure that all doors and the
rear gate are closed before starting to
drive.

The red mark on the lock lever appears
when the door is unlocked.
Pull the inside door handle to open an
unlocked door.

WARNING

Keep all doors locked when you
drive, especially when small chil-
dren are in your vehicle.

Along with the proper use of seat-
belts and child restraints, locking
the doors reduces the chance of
being thrown out of the vehicle in an
accident.

It also helps prevent passengers
from falling out if a door is acciden-
tally opened, and intruders from
unexpectedly opening doors and
entering your vehicle.

!

How to operate the power door
locking switches

All doors, the rear gate and fuel lid can be
locked and unlocked using the power door
locking switches located on the driver’s
side and the front passenger’s side doors.

Door locks

132

(135,1)

Example
1)

Press to lock

2)

Press to unlock

NOTE

Make sure that you do not leave the key
inside the vehicle before locking the
doors from the outside using the power
door locking switches.

&

Automatic door locking/un-
locking

All doors and the fuel lid are automatically
locked or unlocked under the following
conditions.
.

For automatic door locking

– When the vehicle speed reaches 12
mph (20 km/h) or higher.
– When the select lever is shifted into
a position other than the “P” position.

.

For automatic door unlocking

– When the ignition switch is turned to
OFF.
– When the select lever is shifted into
the “P” position.
– When the driver’s door is open.

NOTE

.

Perform the settings of the auto-

matic door locking and unlocking on
the combination meter. Refer to “Menu
screens” FP195.
.

When getting out of the vehicle from

a rear door, make sure to unlock all the
doors by pushing the unlock side of the
power door locking switch. If a rear
door is unlocked from the inside door
lever then the door is opened and
closed, the Key lock-in prevention
function will be triggered. All doors will
be unlocked, the Key lock-in prevention

warning indicator “

” will appear and

the warning chime will also sound.

&

Key lock-in prevention func-
tion

Under the following conditions, all the
doors will not lock when the door lock
switch is pushed with the driver door open.
.

The key is still in the ignition switch

(models without “keyless access with
push-button start system”).
.

The ignition switch is in the “ACC” or

“ON” position (models with “keyless ac-
cess with push-button start system”).

NOTE

.

When leaving the vehicle, make sure

you are holding the key before locking
the doors.
.

The factory setting (default setting)

for this function is set as “operational”.
This function’s operational/non-opera-
tional setting can be changed by a
SUBARU dealer. Contact a SUBARU
dealer for details.
.

When getting out of the vehicle from

a rear door, make sure to unlock all the
doors by pushing the unlock side of the
power door locking switch. If a rear
door is unlocked from the inside door
lever then the door is opened and

– CONTINUED –

Door locks

133

2

Keys

and

doors
