WI-288

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

AB17

20

Желтый

C-1

Блок управления системы подушек безопасности

AB19

2

Желтый

C-2

Нагнетатель левой боковой подушки безопасности

AB21

2

Черный

C-3

Левый преднатяжитель

AB23

4

Желтый

C-3

Левый датчик боковой подушки безопасности

AB31

2

Желтый

B-4

Нагнетатель левой подушки-шторки безопасности

AB32

4

Желтый

C-4

Левый датчик подушки-шторки безопасности

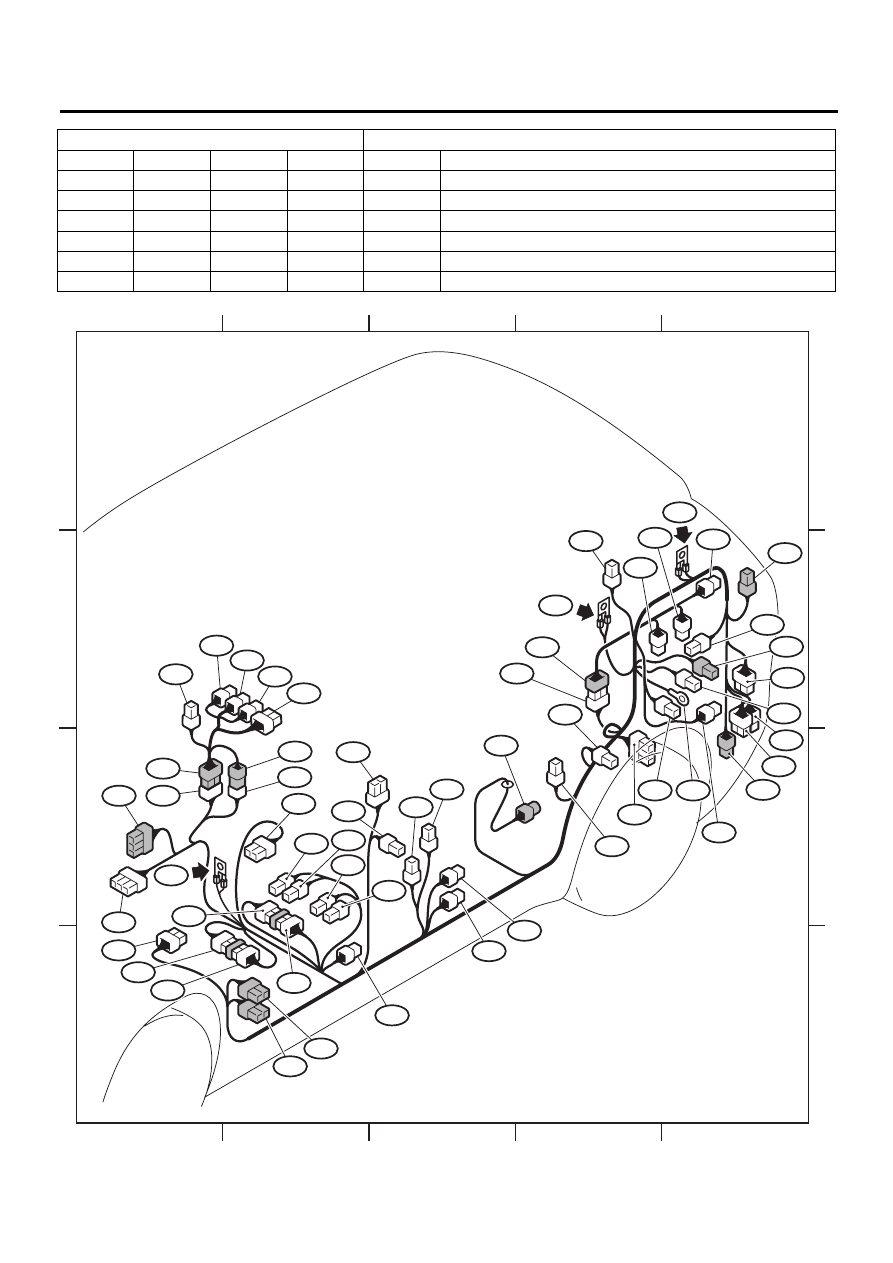

WI-14760

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R216

R285

R215

R291

R301

R185

R41

AB19

R224

R188

R8

R225

R28

R218

R287

R254

R260

R22

AB31

R232

R219

GB-16

AB23

AB21

R9

R13

R282

R280

R226

R168

AB17

R229

R230

R273

R283

R274

R275

R276

R272

R227

R228

GB-12

GB-13

GB-11

R262

R263

R264

R220

R221

R222

R293

AB32

R167

R2

WI-289

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, ПРАВАЯ СТОРОНА

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

R1

24

Черный

C-1

B98

Жгут проводов переборки

R10

13

B-2

D22 Кабель задней двери

R12

3

B-2

Датчик открытия правой передней двери

R15

14

C-3

R60 Топливный кабель 1

R16

3

B-3

Датчик открытия правой задней двери

R44

6

C-3

Подогрев правого сиденья и правый плафон подсветки пространства для ног
второго ряда сидений

R50

12

C-1

B90

Жгут проводов переборки

R51

2

B-2

Лампа подсветки правого аксессуарного зеркальца

R52

3

B-3

Передний плафон освещения салона (без DVD)

R55

10

Серый

B-4

Блок управления люком в крыше и электродвигатель привода люка

R56

4

B-3

Точечный светильник (без люка в крыше)

R56

6

Серый

B-3

Точечный светильник (с люком в крыше)

R57

3

B-4

Затеняемое зеркало

R58

6

Серый

C-4

Узел топливного насоса

R59

2

C-4

Датчик подуровня топлива

R60

14

C-3

R15

Задний жгут проводов

R98

22

Синий

C-1

i53

Жгут проводов панели приборов

R109

2

Черный

C-3

Электропривод регулировки правого сиденья

R117

2

A-4

Сабвуфер

R122

10

Черный

B-4

Блок управления топливным насосом

R128

5

B-3

Переключатель открывания/закрывания

R187

5

Черный

B-3

Переключатель наклона

R233

4

B-3

Соединительный разъем (с люком в крыше, без задней развлекательной
системы)

R234

1

Черный

C-5

Датчик температуры масла заднего дифференциала

R236

24

B-4

Блок задней развлекательной системы (в крыше)

R237

4

B-3

Соединительный разъем

R238

6

Серый

B-3

Соединительный разъем (с люком в крыше, с задней развлекательной
системой или без люка в крыше)

4

B-3

Соединительный разъем (с люком в крыше, без задней развлекательной
системы)

R239

4

B-4

Соединительный разъем

R240

4

B-4

R241

6

Серый

B-2

Соединительный разъем (с люком в крыше, с задней развлекательной
системой или без люка в крыше)

4

B-2

Соединительный разъем (с люком в крыше, без задней развлекательной
системы)

R243

22

C-1

i132 Жгут проводов панели приборов

R249

2

Серый

C-3

Датчик скорости правого заднего колеса системы ABS

R250

3

B-4

Передний плафон освещения салона (с DVD)

R251

4

B-2

Соединительный разъем

R252

12

Серый

C-2

R253

12

Серый

C-2

R255

4

C-2

R256

4

C-2

R257

2

B-3

R258

Задний жгут проводов

R258

2

B-4

R257

R259

2

B-4

Задний правый высокочастотный динамик

R270

2

B-4

Подсветка левого аксессуарного зеркальца

R277

1

Черный

C-5

Масса кронштейна (датчик температуры масла заднего дифференциала)

R289

4

A-4

Соединительный разъем

: Белого или естественного цвета

WI-290

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

AB18

20

Желтый

D-3

Блок управления системы подушек безопасности

AB24

2

Желтый

C-3

Нагнетатель правой боковой подушки безопасности

AB26

2

Черный

B-2

Правый преднатяжитель

AB28

4

Желтый

B-2

Правый датчик боковой подушки безопасности

AB33

2

Черный

A-4

Нагнетатель правой подушки-шторки безопасности

AB34

4

Желтый

B-3

Правый датчик подушки-шторки безопасности

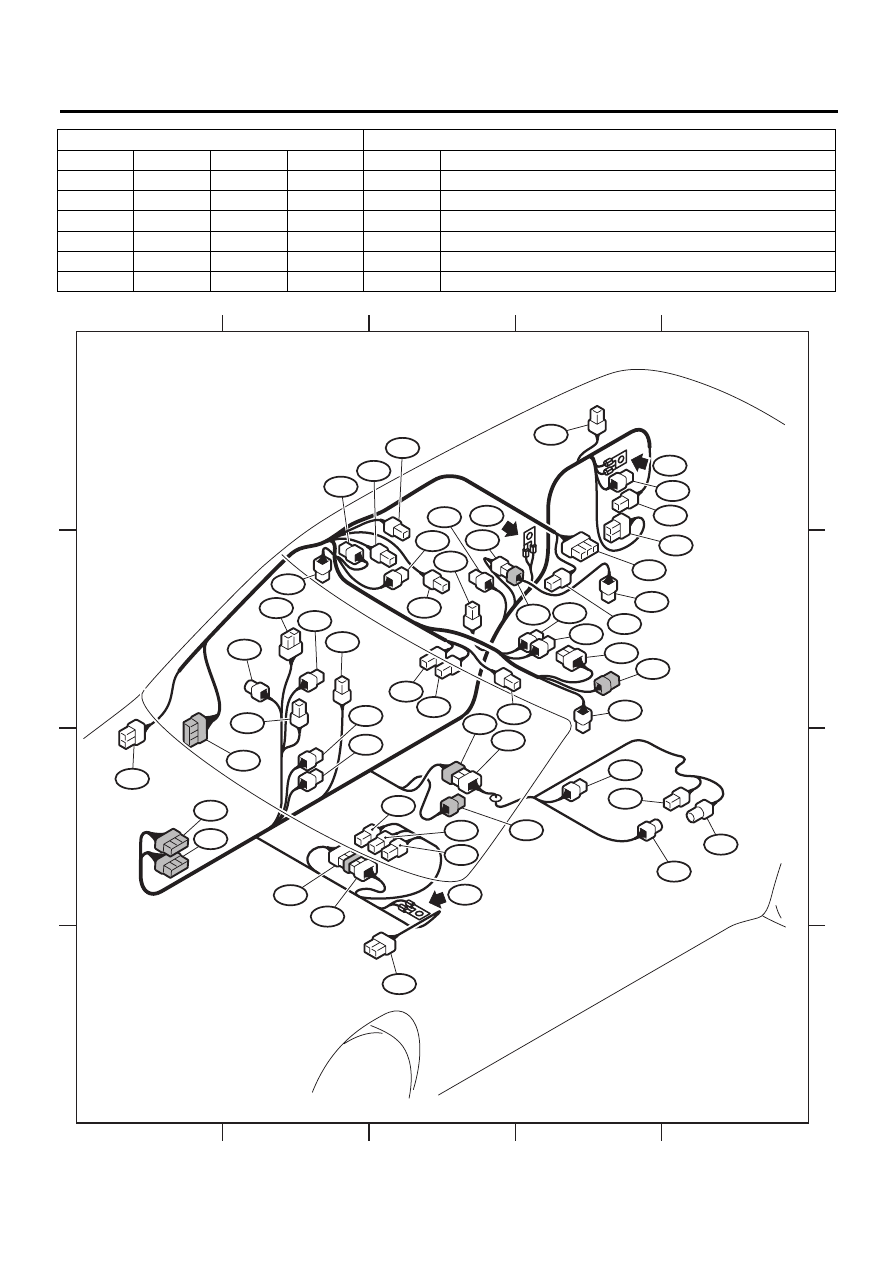

WI-14758

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R109

R44

AB24

R117

R236

R122

R289

R56

R256

R51

R241

R233

AB26

R255

R249

R252

R253

AB33

R259

R240

R239

R55

R57

AB34

R237

R238

R52

R16

R257

R234

R59

R58

R277

R128

R187

R12

R10

R251

AB28

R270

R15

R60

AB18

R98

R50

R243

R1

GB-10

GB-9

GB-8

R258

R250

WI-291

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

3. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ, ЛЕВАЯ СТОРОНА

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

R2

20

Черный

D-2

B97

Жгут проводов переборки

R9

3

C-3

Датчик открытия левой передней двери

R13

13

C-3

D28

Кабель левой задней двери

R22

3

C-4

Датчик открытия левой задней двери

R28

4

B-5

Задний левый комбинированный фонарь

R41

6

C-2

Подогрев левого сиденья и левый плафон подсветки пространства для ног
второго ряда сидений

R167

20

Синий

D-2

i102

Жгут проводов панели приборов

R185

24

Серый

C-4

Блок камеры заднего вида

R188

4

Черный

C-2

Электропривод регулировки левого сиденья

R215

14

C-5

R247 Задний жгут проводов

R218

4

B-5

Реле кондиционера воздуха задней части салона

R219

4

B-5

Резистор вентилятора салона

R220

2

B-5

Электродвигатель вентилятора

R221

4

C-3

Соединительный разъем

R222

4

C-3

R224

12

C-2

R225

12

D-2

R226

10

C-2

Блок системы навигации

R229

11

C-1

R272 Ниша консоли

R230

22

C-1

i130

Жгут проводов панели приборов

R232

2

Серый

C-4

Датчик скорости левого заднего колеса системы ABS

R254

14

B-4

R260

Задний жгут проводов

R260

14

B-4

R254

R262

2

B-4

Высокочастотный динамик левой задней двери

R263

2

B-5

Задняя розетка электропитания вспомогательного оборудования (третий
ряд сидений)

R264

2

B-5

Задняя розетка электропитания вспомогательного оборудования
(в багажном отсеке)

R272

11

C-1

R229 Задний жгут проводов

R273

2

B-1

Подсветка подстаканника

R274

2

B-2

Передняя розетка электропитания вспомогательного оборудования

R275

2

B-2

R276

10

B-2

Выключатель вентилятора салона

R280

6

Серый

C-2

R282 Ниша консоли

R282

6

Серый

C-2

R280 Задний жгут проводов

R283

6

B-2

Переднее гнездо аудиовхода

R285

6

B-5

Кабель-переходник (камера заднего вида)

R287

6

Серый

B-5

Соединительный разъем

R301

2

Серый

B-5

Задний противотуманный фонарь

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

AB17

20

Желтый

C-1

Блок управления системы подушек безопасности

AB19

2

Желтый

C-2

Нагнетатель левой боковой подушки безопасности

AB21

2

Черный

C-3

Левый преднатяжитель

AB23

4

Желтый

C-3

Левый датчик боковой подушки безопасности

AB31

2

Желтый

B-4

Нагнетатель левой подушки-шторки безопасности

AB32

4

Желтый

C-4

Левый датчик подушки-шторки безопасности
