Subaru B9 Tribeca (2007 год). Руководство - часть 594

WI-284

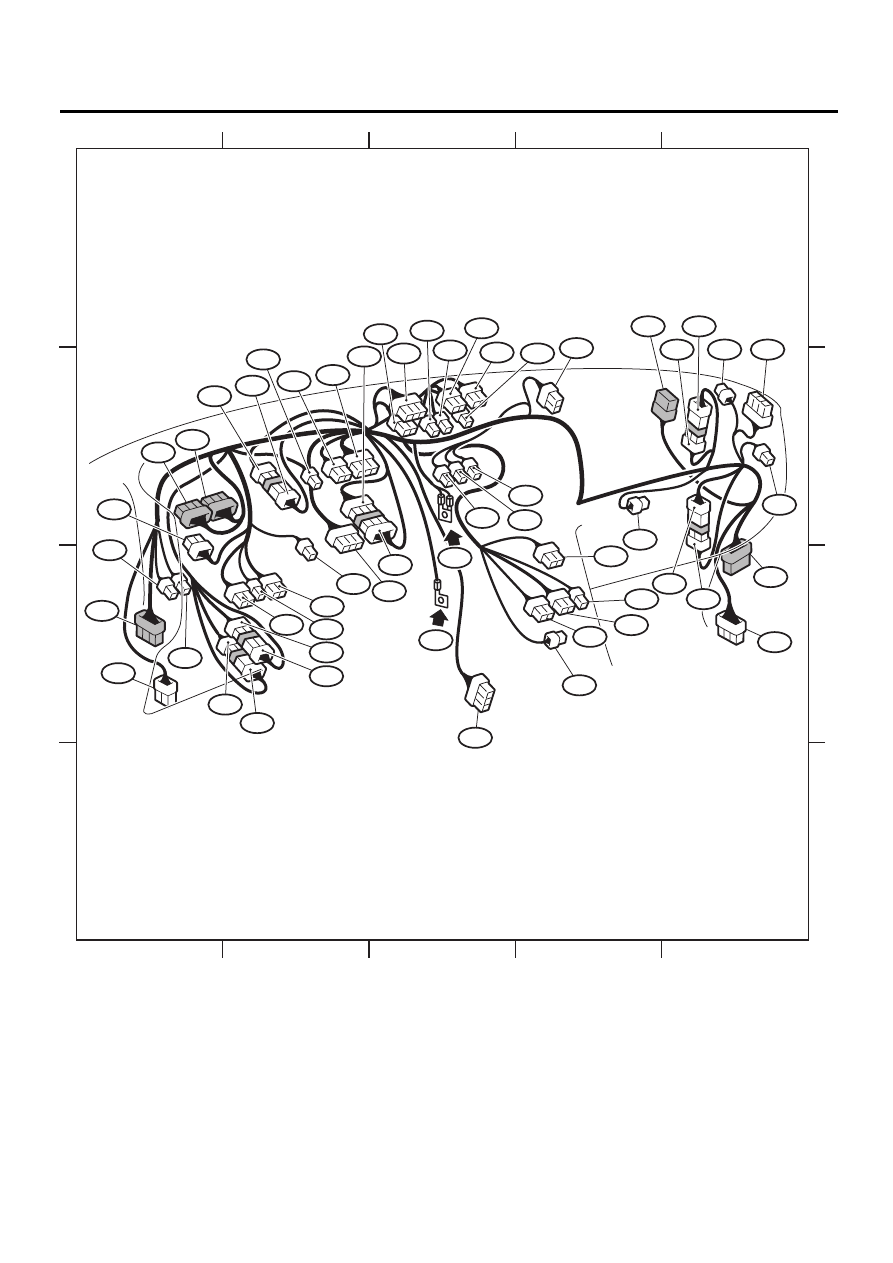

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14756

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GR

i96

i51

i132

i3

i116

i118

i117

i22

i123

i134

i121

i106

i120

i133

i119

i122

i98

i10

i97

i11

i124

i100

i99

i113

i114

i78

i79

i6

i125

i127

i126

i83

i101

i84

i39

i1

i2

i102

i142

i5

i23

i131

i88

i26

i53

i76

i82

i141

i29

i130

i85

GB-3

WI-285

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

i1

28

Синий

C-5

B36

Жгут проводов переборки

i2

25

C-5

B403

i3

16

B-1

B38

i5

20

C-4

Блок предохранителей и реле (F/B)

i6

16

C-4

Переключатель дистанционного управления наружными зеркалами

i10

30

Зеленый

B-4

Комбинация приборов

i11

14

Зеленый

B-3

i22

4

B-2

Выключатель аварийной сигнализации

i23

2

B-1

Подсветка отделения для перчаток

i26

20

B-3

Аудиосистема

i29

1

Черный

B-3

Масса кронштейна аудиосистемы

i39

8

C-4

Переключатель регулятора уровня светового пучка фар

i51

2

B-1

Датчик интенсивности солнечного излучения

i53

22

Синий

C-5

R98

Задний жгут проводов

i76

25

B-1

D84

Кабель левой передней двери

i78

15

Синий

C-4

Нажимной переключатель (выключатель системы TCS и обогрева
стеклоочистителей)

i79

6

C-4

Блок управления системы освещения

i82

12

Синий

B-4

Соединительный разъем

i83

12

Синий

B-4

i84

35

Серый

C-5

Центральный блок управления

i85

14

B-3

Аудиосистема

i88

8

Черный

B-3

Панель управления кондиционером

i96

8

B-2

Блок управления системы дистанционного управления замками
автомобиля

i97

22

B-4

Соединительный разъем массы

i98

22

B-3

i99

12

Черный

B-1

i100

12

Черный

B-1

i101

28

C-5

D83

Кабель правой передней двери

i102

20

Синий

C-1

R167

Задний жгут проводов

i106

4

B-3

Видеомонитор

i113

12

B-2

Соединительный разъем

i114

12

B-2

i116

10

Зеленый

B-3

Предупреждающее табло (со стороны водителя)

i117

8

B-2

Переключатель многофункционального дисплея

i118

8

Черный

B-2

Переключатель системы навигации

i119

16

Черный

B-3

Видеомонитор

i120

20

Черный

B-3

i121

8

Черный

B-3

i122

22

Зеленый

B-2

MFD

i123

14

Зеленый

B-2

Предупреждающее табло (со стороны пассажира)

i124

12

Серый

B-5

Соединительный разъем

i125

12

Серый

B-5

i126

12

Черный

B-5

i127

12

Черный

B-5

i130

22

C-2

R230

Задний жгут проводов

i131

20

Черный

B-3

Аудиосистема

WI-286

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

i132

22

B-5

R243

Жгут проводов крыши

i133

5

Зеленый

B-3

Видеомонитор (Задняя развлекательная система)

i141

12

B-4

Соединительный разъем

i142

12

B-4

i143

2

B-3

Звуковая сигнализация ремней безопасности (модель KA)

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

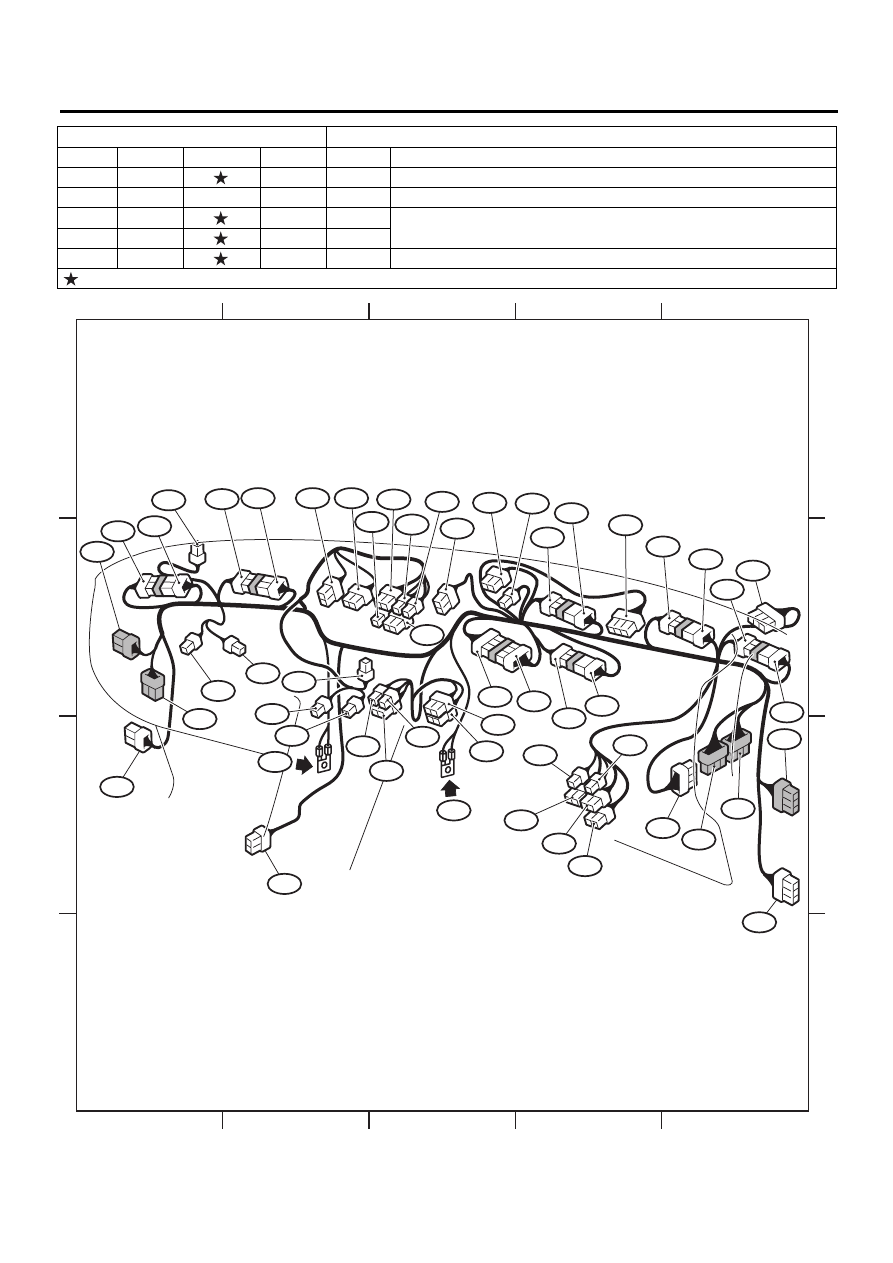

WI-14757

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

i20

i102

i130

i3

i23

i132

i101

i79

i84

i53

i96

i100

i99

i51

i114

i113

i123

i122

i119

i106

i116

i83

i125

i124

i1

i2

i6

i78

i133

i121

GR

GB-3

i39

i98

i97

i142

i26

i88

i29

i131

i117

i118

i85

i141

i82

i10

i127

i126

i5

i76

i22

i11

i143

WI-287

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

63.Задний жгут проводов

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, ЛЕВАЯ СТОРОНА

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

R2

20

Черный

D-2

B97

Жгут проводов переборки

R8

4

C-2

Датчик левого переднего ремня безопасности

R9

3

C-3

Датчик открытия левой передней двери

R13

13

C-3

D28

Кабель левой задней двери

R22

3

C-4

Датчик открытия левой задней двери

R28

4

B-5

Задний левый комбинированный фонарь

R41

6

C-2

Подогрев левого сиденья и левый плафон подсветки пространства для ног
второго ряда сидений

R167

20

Синий

D-2

i102

Жгут проводов панели приборов

R168

20

D-1

Блок предохранителей и реле (F/B)

R185

24

Серый

C-4

Блок камеры заднего вида

R188

4

Черный

C-2

Электропривод регулировки левого сиденья

R215

14

B-5

R247 Задний жгут проводов

R216

12

Черный

B-5

R246 Проходной соединительный разъем

R218

4

B-5

Реле кондиционера воздуха задней части салона

R219

4

B-5

Резистор вентилятора салона

R220

2

B-5

Электродвигатель вентилятора

R221

4

C-3

Соединительный разъем

R222

4

C-3

R224

12

C-2

R225

12

D-2

R226

10

C-2

Блок системы навигации

R227

12

Черный

D-2

Соединительный разъем

R228

12

Черный

D-2

R229

11

C-1

R272 Ниша консоли

R230

22

C-1

i130

Жгут проводов панели приборов

R232

2

Серый

C-4

Датчик скорости левого заднего колеса системы ABS

R254

14

B-4

R260

Задний жгут проводов

R260

14

B-4

R254

R262

2

B-4

Левый задний высокочастотный динамик

R263

2

B-5

Задняя розетка электропитания вспомогательного оборудования (третий ряд
сидений)

R264

2

B-5

Задняя розетка электропитания вспомогательного оборудования (в багажном
отсеке)

R272

11

C-1

R229 Задний жгут проводов

R273

2

B-1

Подсветка подстаканника

R274

2

B-2

Передняя розетка электропитания вспомогательного оборудования

R275

2

B-2

R276

10

B-2

Выключатель вентилятора салона

R280

6

Серый

C-2

R282 Ниша консоли

R282

6

Серый

C-2

R280 Задний жгут проводов

R283

6

B-2

Переднее гнездо аудиовхода

R285

6

B-5

Кабель-переходник (камера заднего вида)

R287

6

Серый

B-5

Соединительный разъем

R291

12

Черный

B-5

R293

4

D-2

R301

2

Серый

C-5

Задний противотуманный фонарь

: Белого или естественного цвета
