WI-8

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

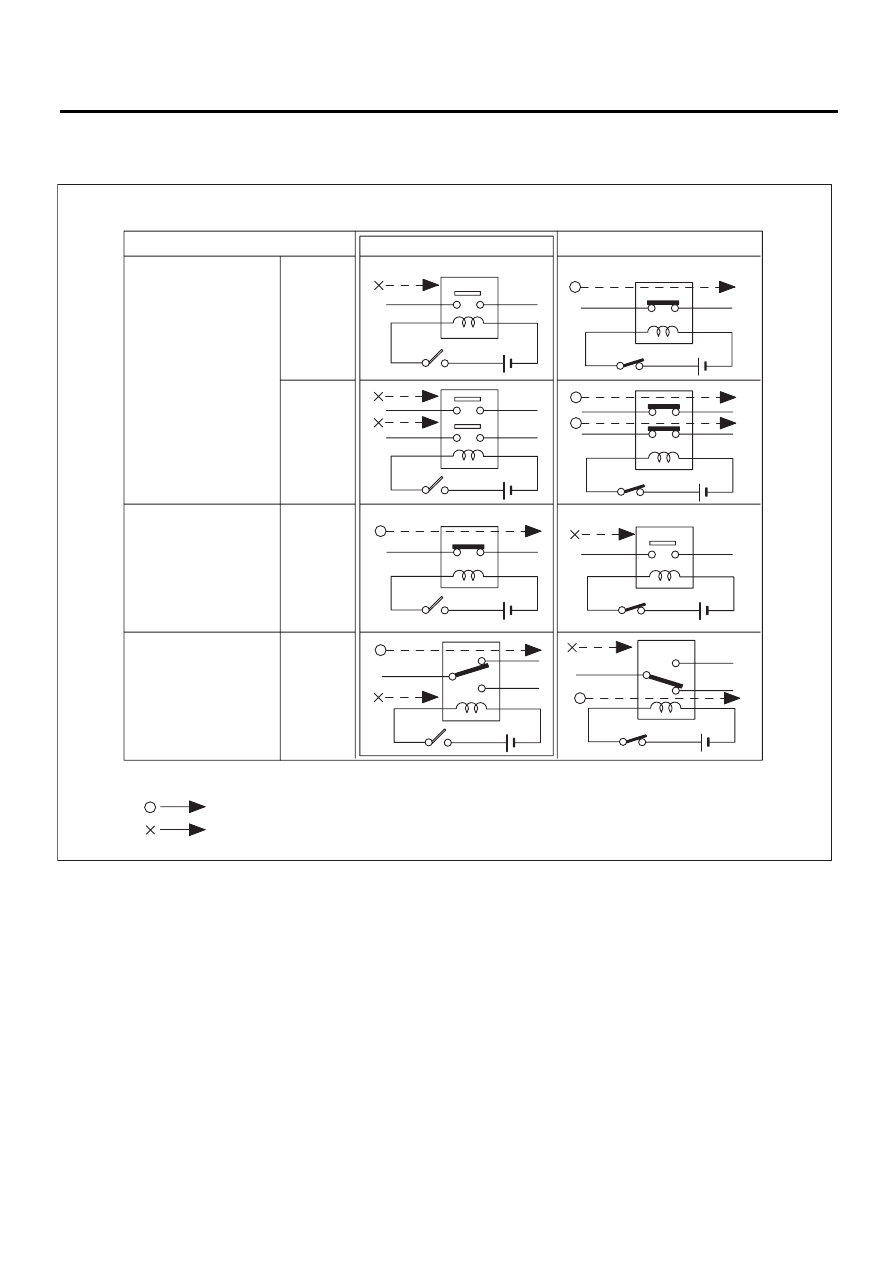

• Реле подразделяются на нормально разомкнутые и нормально замкнутые.
Нормально-замкнутое реле имеет один или более контактов. На приведенной ниже электрической
схеме показан режим работы реле, когда цепь возбуждения обесточена.

Тип реле

4-кон-
тактное

6-кон-
тактное

4-кон-
тактное

6-кон-
тактное

Нормально
разомкнутое

Нормально замкнутое

Смешанного типа

Расшифровка символов:

: Ток протекает.

: Ток не протекает.

Цепь возбуждения выключена

Цепь возбуждения включена

WI-02752

WI-9

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

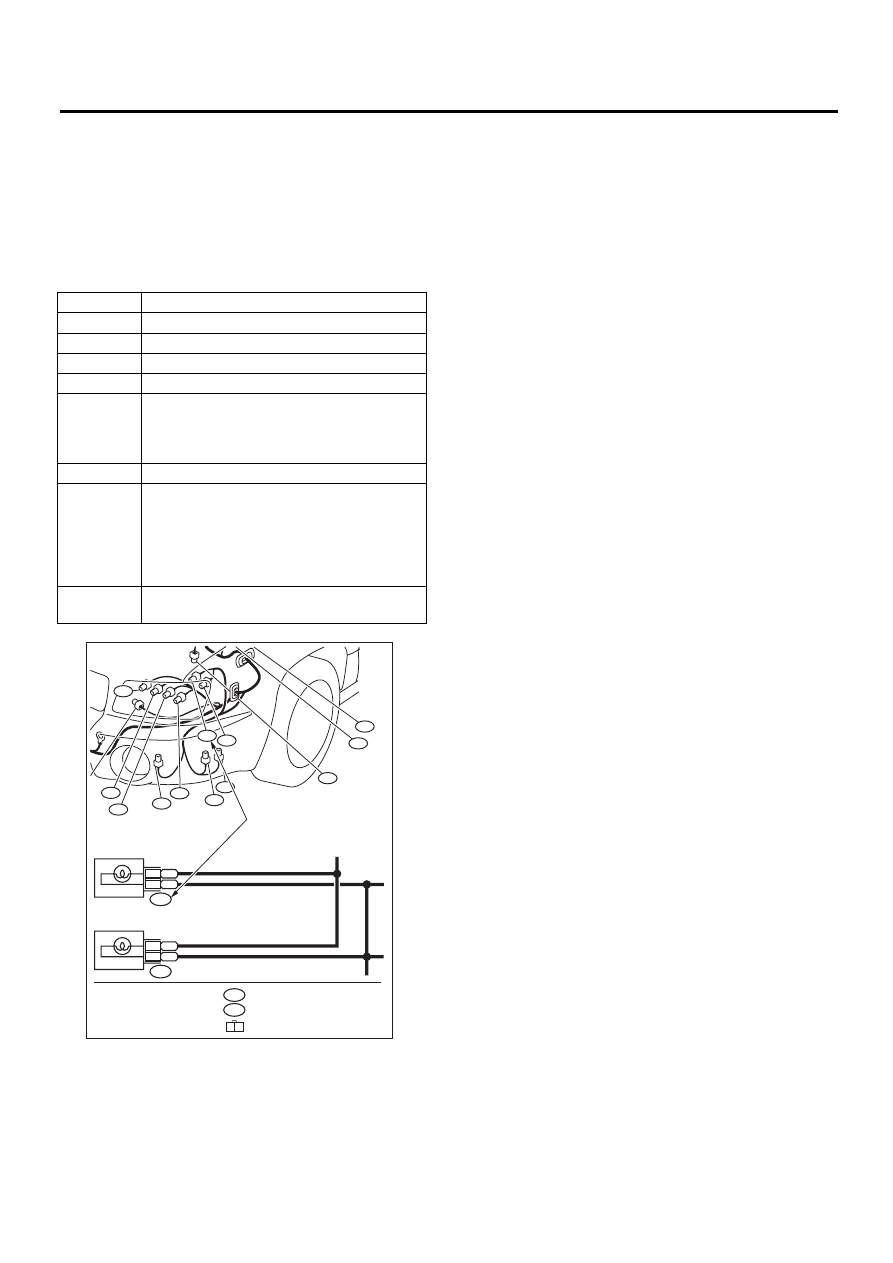

• Номер разъема, показанный на электричес-
кой схеме, соответствует номеру, указанному
на жгуте проводов. Фактическое расположе-
ние каждого разъема на автомобиле определя-
ется первой буквой номера разъема (напри-
мер, “F” для F8, “i” для i16, и т.д.) и типом жгута
проводов. Первая буква номера каждого разъ-
ема соответствует участку или системе авто-
мобиля.

Символ

Жгут проводов или кабель

Передний жгут проводов

Жгут проводов переборки

Жгут проводов двигателя

Кабель трансмиссии

Кабель левой и правой двери, кабель
дверцы багажного отсека
Кабель левой и правой задней двери,
кабель обогрева заднего стекла

Жгут проводов панели приборов

Задний жгут проводов,
Кабель топливного бака,
Кабель крыши, кабель дверцы багажного
отсека,
Кабель массы обогрева заднего стекла
(модель Седан)

Жгут проводов системы подушек
безопасности

F23

F98

F21

F58

F100

F27

F47

F34

F19

F22

F96

WI-02753

Номер каждого разъема,
указанный на электриче-
ской схеме, соответствует
номеру разъема
автомобиля.

F19

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (ВЕРХНИЙ)

F22

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (НИЖНИЙ)

(СЕРЫЙ)

F19

1 2

WI-10

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

D: СИМВОЛЫ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ

На каждой электрической схеме используется ряд символов, позволяющих легко определять дета-
ли и цепи.

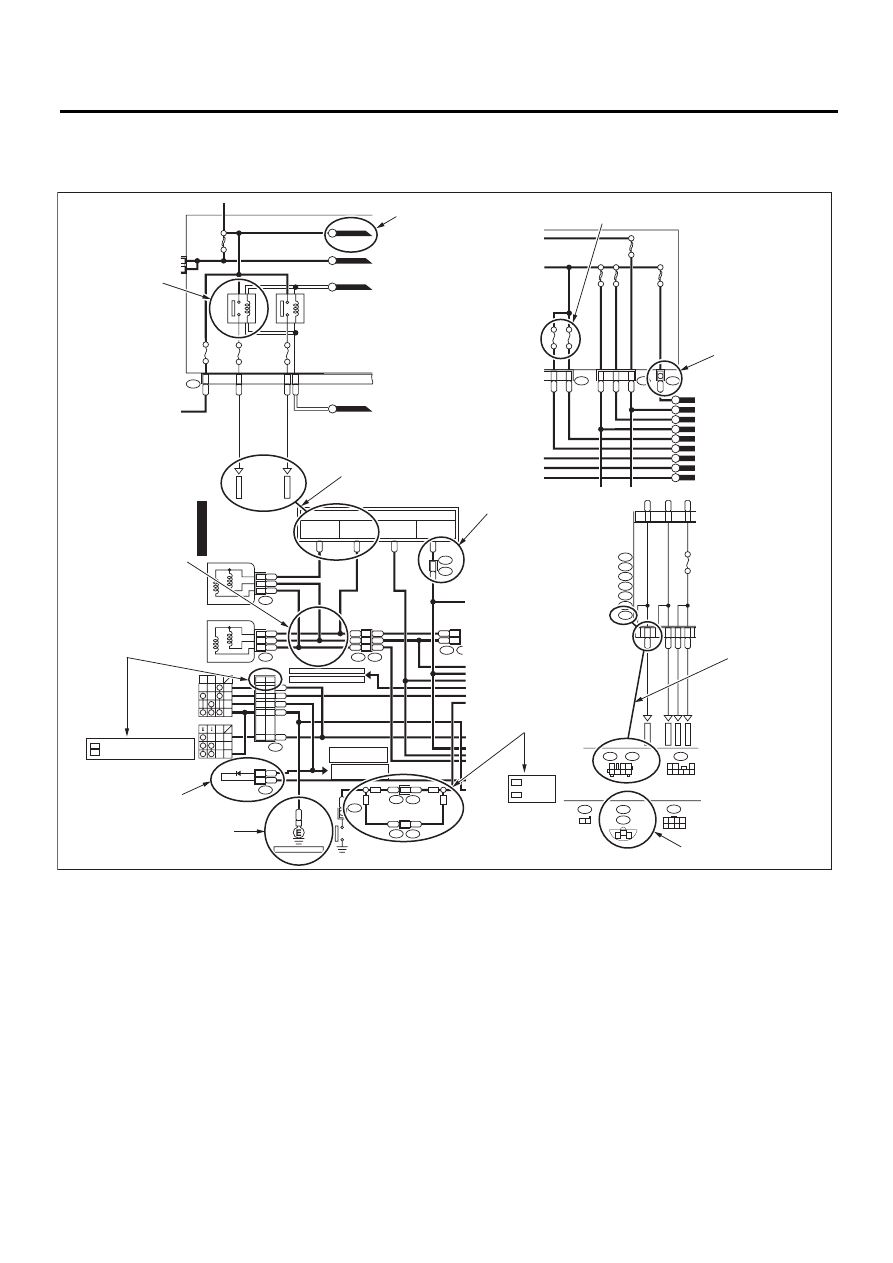

WI-03798

ГЛАВНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ (M/B)

MB-11

MB-10

F39

P-SUP-02

No.3 10A

No.9 15A

No.8 15A

SBF-1 100A

РЕЛЕ
ПРА-
ВОЙ
ФАРЫ

РЕЛЕ
ЛЕВОЙ
ФАРЫ

P-SUP-04

H/L(2L)-01

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

MB-10

ПРЕДОХРАНИ-

ТЕЛЬ M/B № 8

MB-11

ПРЕДОХРАНИ-

ТЕЛЬ M/B № 9

FB-16 ПРЕ-

ДОХРАНИТЕЛЬ

F/B № 11 (IG)

MB-5

РЕЛЕ ФАР

F44

F45

F23

B61

B62

B71

B112

UP LOW PASS

SMJ

B36

SMJ

ДИОД

: БЕЗ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
: С ОБОГРЕВАТЕЛЕМ ЗАДНЕГО СТЕКЛА

ДАТЧИК ВКЛЮ-
ЧЕНИЯ СТОЯНОЧ-
НОГО ТОРМОЗА

OFF

БЛИЖНИЙ СВЕТ

ДАЛЬНИЙ
СВЕТ

ПРАВАЯ ФАРА

ЛЕВАЯ ФАРА

ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР
И СИГНАЛИЗАТОРА ОБГОНА

БЛИЖНИЙ СВЕТ

ДАЛЬНИЙ
СВЕТ

B51

B52

F41

(

СЕРЫЙ)

(

ЧЕРНЫЙ)

(

ЧЕРНЫЙ)

FB-37

D11

D10

FB-35

FB-34

2 3

4 5 6 7

1 2

4 5 6 7 8

LgB

БЛОК ПРЕДО-
ХРАНИТЕЛЕЙ
И РЕЛЕ (F/B)

B51

B152

B52

B158

F41

F40

FB-36

No.5 10A

P-SUP-03

P-SUP-04

No.1 20A

No.2 15A

SBF-6 30A

SBF-2 50A

SBF-3 50A

SBF-4 50A

F36

F38

F68

P-SUP-04

P-SUP-03

P-SUP-04

1 2 3 4
5 6 7 8

F44

B112

1 2

F23

КЛАССИФИКАЦИЯ
ПО СПЕЦИФИКАЦИИ

СМ. СИСТЕМА ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР
(H4)-01

СМ. СИСТЕМА СТАРТЕРА (MT)-01

СМ. СИСТЕМА СТАРТЕРА (AT)-01

СМ. СИСТЕМА ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР
(H6)-01

СМ. ЦЕПЬ МАССЫ-02

РАЗЪЕМ-1

НОМЕР И НОМИНАЛ ПРЕДОХРАНИТЕЛЯ

РАЗЪЕМ-2

ЭСКИЗ РАЗЪЕМА

РЕЛЕ

МАРКИРОВКА
ПРОВОДА ПРИ ЕГО
ПЕРЕХОДЕ НА ДРУГОЙ
ЛИСТ СХЕМЫ

Пример

ДИОД

МАССА

ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ

SMJ

СИМВОЛЫ ДЛЯ
ОБОЗНАЧЕНИЯ
НА ЭЛЕКТРИЧЕ-
СКОЙ СХЕМЕ
СОЕДИНЕНИЙ
И ПЕРЕСЕЧЕНИЙ
ПРОВОДОВ

B99

B97

: УНИВЕРСАЛ

: СЕДАН

WI-11

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

1. РЕЛЕ

Символ, используемый для обозначения реле.

2. РАЗЪЕМ 1

Эскиз данного разъема показывает, что этот
разъем – однополюсный.

3. СОЕДИНЕНИЕ ПРОВОДОВ

Некоторые электрические схемы для удобства
их использования размещаются на нескольких
листах. Там, где это необходимо, назначение
проводов обозначено соответствующим сим-
волом. (Если для точного указания требуется
две страницы)

4. НОМЕР И НОМИНАЛ
ПРЕДОХРАНИТЕЛЯ

“НОМЕР И НОМИНАЛ ПРЕДОХРАНИТЕЛЯ”
соответствуют используемому в блоке (глав-
ном блоке предохранителей, блоке предохра-
нителей и распределительной коробке).

5. РАЗЪЕМ 2

• Каждый разъем представлен на схеме соот-
ветствующим символом.
• Обозначение каждой клеммы представлено
на соответствующей схеме в сокращенном виде.
• Например, номер клеммы “G4” соответству-
ет клемме № 4 разъема (G: F41), показанного
на эскизе разъема.

6. ЭСКИЗ РАЗЪЕМА

• На эскизе каждого разъема обязательно
указывается форма и цвет разъема, а также
расположение его клемм. Неокрашенные разъ-
емы обозначаются белым или естественным
цветом.
• Когда на эскизе разъема указано более двух
номеров разъемов, это означает, что могут быть
использованы оба типа разъемов.

7. МАССА

Расположение каждой точки массы легко опре-
делить по соответствующему жгуту проводов.

8. ДИОД

Символ, используемый для обозначения диода.

9. МАРКИРОВКА ПРОВОДА ПРИ ЕГО
ПЕРЕХОДЕ НА ДРУГОЙ ЛИСТ СХЕМЫ

На электрических схемах, размещенных более
чем на одном листе, переход провода на дру-
гой лист обозначается стрелкой, расположен-
ной рядом с буквенным обозначением провода.
A

←→ B, B ←→ B

10.СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЕ НА
ЭЛЕКТРИЧЕСКОЙ СХЕМЕ СОЕДИНЕНИЙ
И ПЕРЕСЕЧЕНИЙ ПРОВОДОВ

11.ЦЕПЬ ЭЛЕКТРОПИТАНИЯ

На каждой электрической схеме источник элек-
тропитания показывается определенным ус-
ловным обозначением.
Обозначения “MB-5”, “MB-6”, и т.д, которые ис-
пользуются в тексте, соответствуют тем, кото-
рые показаны на электрической схеме в разде-
ле “ЦЕПЬ ПИТАНИЯ ПОСТОЯННОГО ТОКА”.
Соответственно, при помощи раздела “ЦЕПЬ
ПИТАНИЯ ПОСТОЯННОГО ТОКА” и электри-
ческих схем персонал станции может понять
компоновку всей системы.

12.КЛАССИФИКАЦИЯ ПО
СПЕЦИФИКАЦИИ

Когда электрические схемы различаются в за-
висимости от спецификации автомобиля, это
различие указывается при помощи аббревиа-
тур.

WI-02755

Символ

Символ Означает пересечение про-

водов без их соединения
между собой.

Означает соединение
и разветвление проводов
в месте, обозначенном
точкой.
