WI-4

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

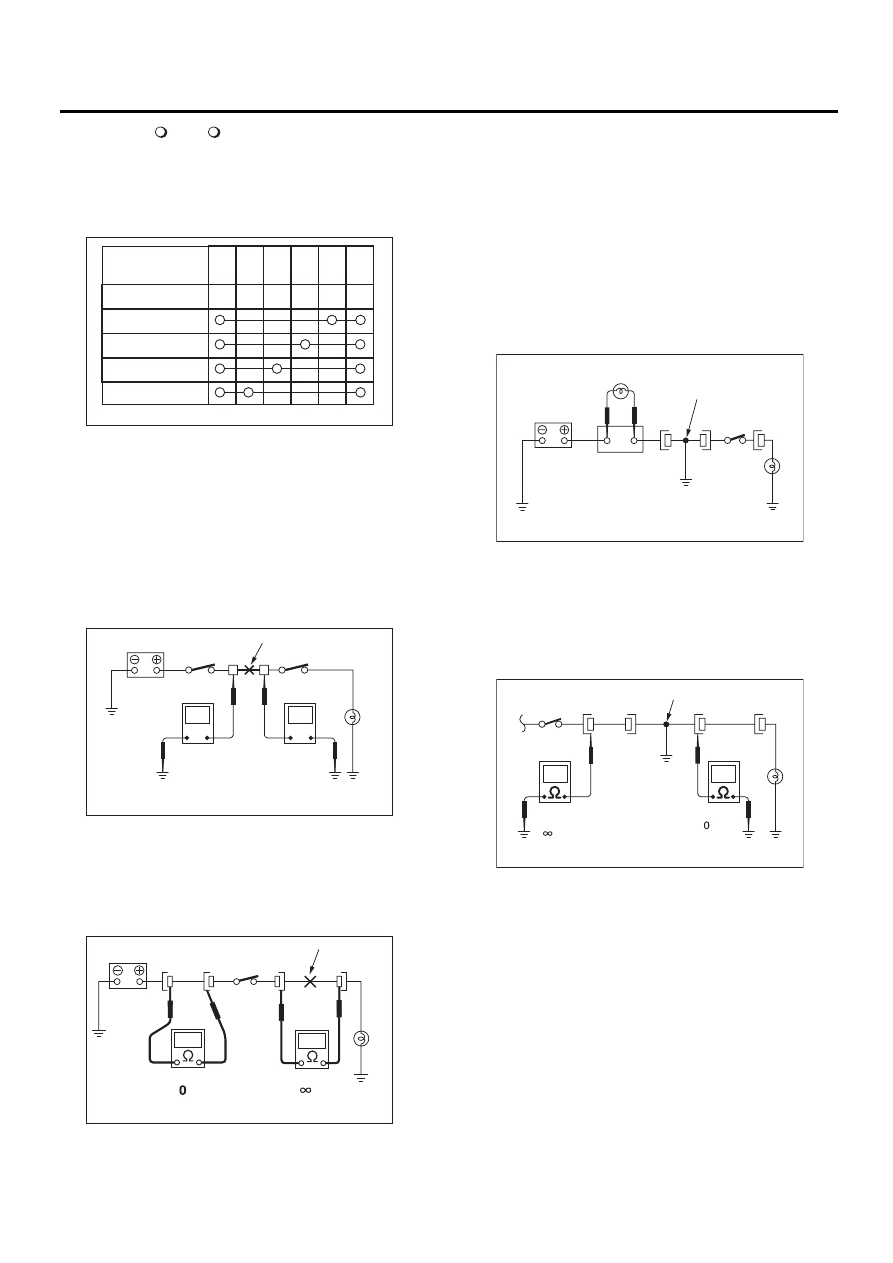

3) Символ “

 —

” указывает на наличие

электропроводности в цепи между двумя точ-
ками или клеммами. Например, как показано в
приведенной ниже таблице, если переключа-
тель находится в положении “3”, то электро-
проводность цепи наблюдается между 1, 3 и 6.

3. КАК ОПРЕДЕЛИТЬ РАЗРЫВ В ЦЕПИ

1) ПРИ ПОМОЩИ ВОЛЬТМЕТРА:
Разрыв в цепи определяется путем измерения
напряжения между соответствующими разъ-
емами и массой при помощи вольтметра, начи-
ная с ближайшего разъема к источнику питания.
Питание должно быть включено, так, чтобы в
цепи протекал ток. Если между отдельным
разъемом и массой нет напряжения, цепь меж-
ду эти разъемом и предыдущим разорвана.

2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток,  и проверьте целостность цепи между
соседними разъемами. Если омметр покажет
бесконечное сопротивление, то это свидетель-
ствует об обрыве в проводе.

4. КАК ОПРЕДЕЛИТЬ КОРОТКОЕ
ЗАМЫКАНИЕ

1) ПРИ ПОМОЩИ КОНТРОЛЬНОЙ ЛАМПЫ:
Подсоедините вместо перегоревшего предох-
ранителя контрольную лампу (мощностью по-
рядка 3 Вт) и подайте в цепь ток. Отключайте
разъемы цепи по одному. Начните с наиболее
удаленного разъема от источника питания. Ес-
ли контрольная лампа гаснет с отключением
разъема, то цепь между этим разъемом и сле-
дующим (дальше от источника питания) за-
мкнута накоротко.

2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток, и проверьте целостность цепей меж-
ду каждым разъемом и массой. Если омметр
покажет наличие электропроводности между
отдельным разъемом и массой, то этот разъем
замкнут накоротко.

WI-02741

Клемма

Положение
переключателя

ВЫКЛЮЧЕН

1

2

3

4

1

2

3

4

5

6

WI-02742

Разрыв цепи или
электропроводки

0 B

12 B

V

V

WI-09860

Разрыв цепи

Ом

Ом

WI-02744

Коротко-
замкнутый
провод

Контрольная лампа

Гнездо

предохранителя

WI-02745

Короткозамкнутый
провод

Ом

Ом

WI-5

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

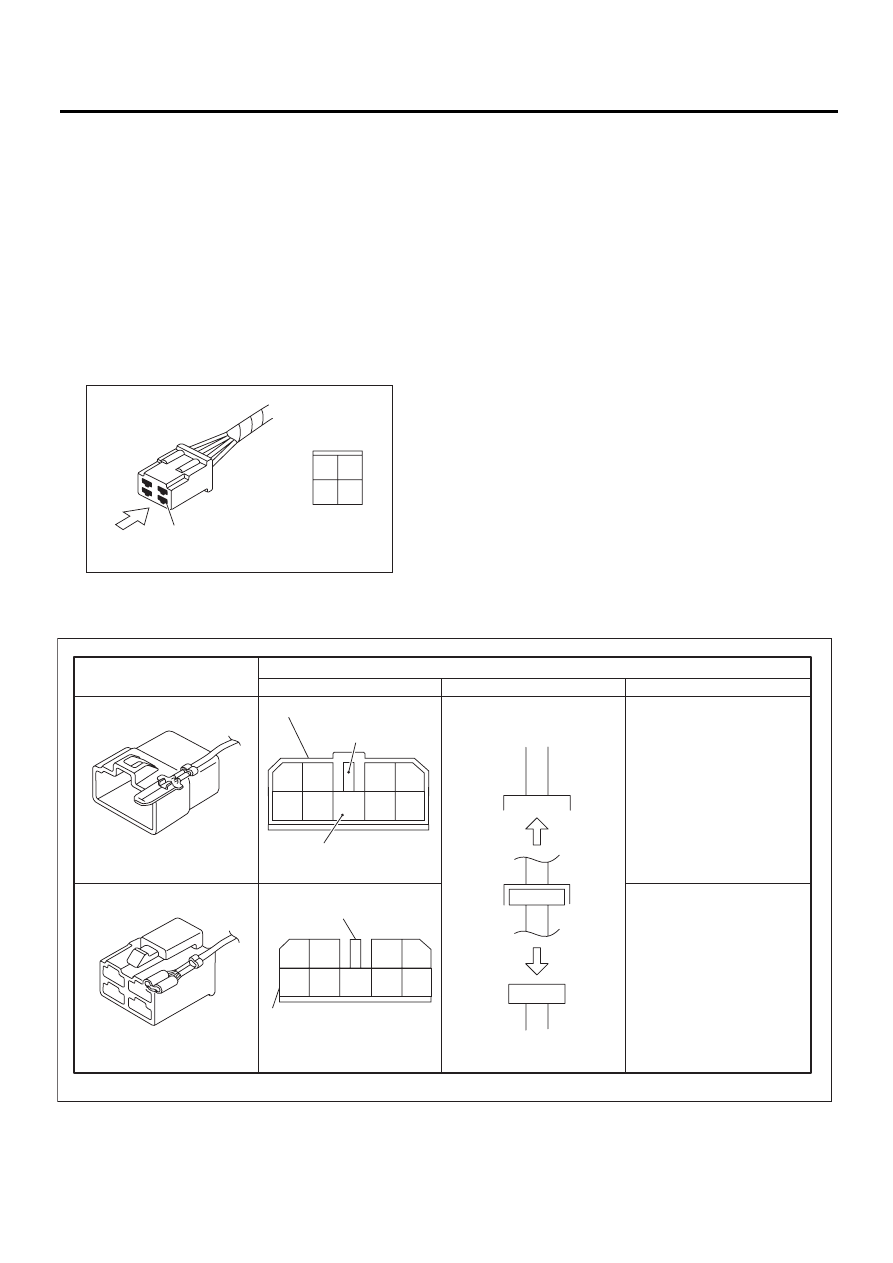

C: КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

1. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Электрические схемы каждой системы состав-
ляются таким образом, чтобы Вы могли понять
путь, по которому электрический ток протека-
ет от аккумулятора по электрической цепи.
В электрических схемах используются эскизы
и условные обозначения. Ниже приведено их
значение.
• Каждый разъем и расположение его клемм
отображается на электрической схеме эски-
зом этого разъема в отключенном состоянии,
на котором показан вид разъема спереди.

• Число клемм или контактов, наличие замка показаны на эскизе каждого разъема. Самый боль-
шой номер контакта на эскизе соответствует количеству контактов разъема. Например, на эскизе
разъема, показанного на приведенном ниже рисунке, указывается, что разъем имеет 9 контактов.

WI-02746

Вид с этой стороны

4

2

4

1

3

WI-02747

Разъемы, исполь-

зуемые в автомобиле

Эскиз

Символ

Нумерация контактов

Контакты нумеруются
от верхнего правого
к нижнему левому.

Контакты нумеруются
от верхнего левого
к нижнему правому.

Разъемы, показанные на электрических схемах

Двойная рамка

Обозначает
наличие замка.

Обозначает количество
контактов.

4

3

2

1

9

8

7

6

5

Обозначает наличие замка.

Одинарная рамка

1

2

3

4

5

6

7

8

9

WI-6

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

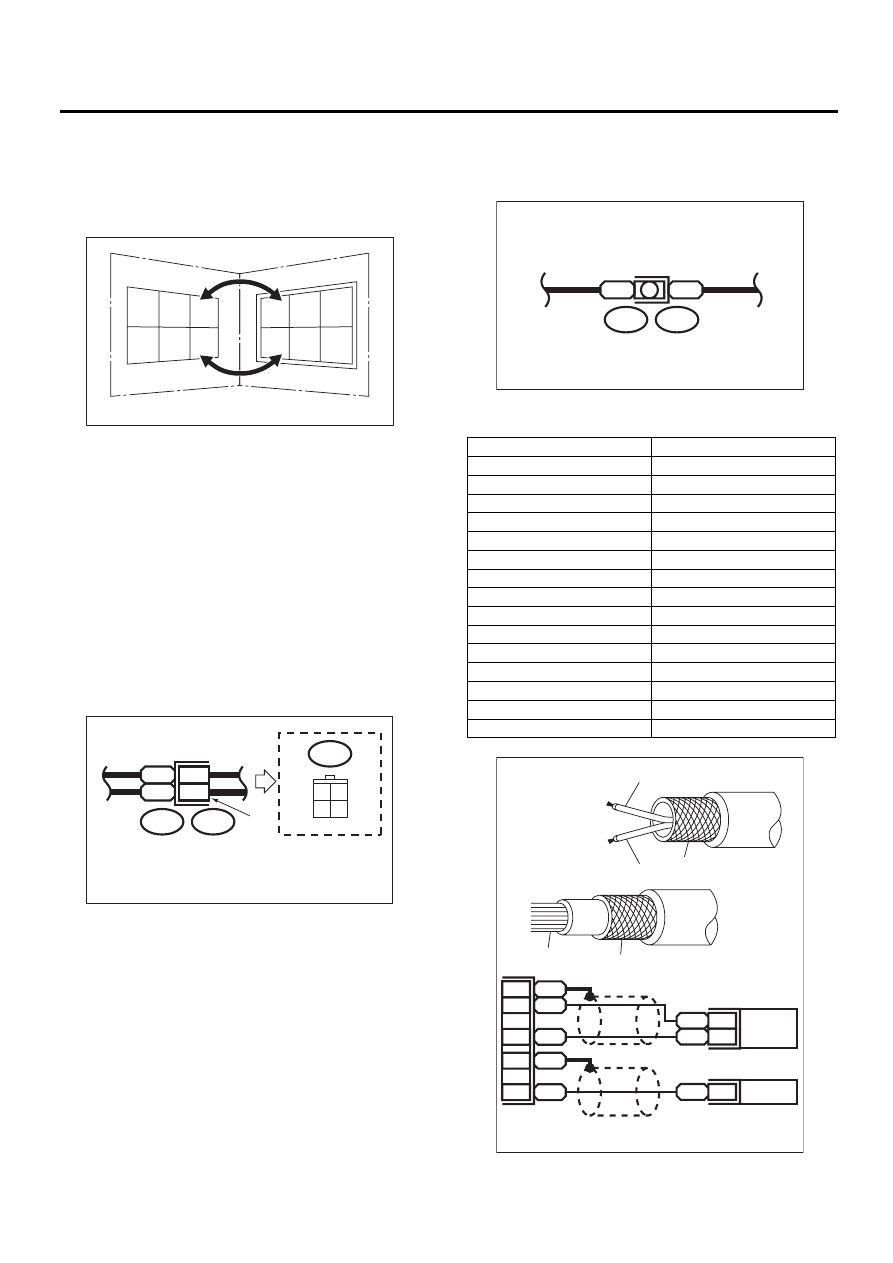

• На изображении вида спереди пары соеди-
няемых разъемов номера контактов одного
разъема показаны симметрично номерам кон-
тактов второго разъема. При соединении таких
двух разъемов происходит соединение контак-
тов, имеющих одинаковый номер.

• ЭЛЕКТРИЧЕСКАЯ СХЕМА:
К электрической схеме прилагается перечень
номеров разъемов вместе с количеством кон-
тактов и цветом изоляции проводов, а также
элементами, которые они соединяют.
• На эскизе каждого разъема на электричес-
кой схеме обычно показана сторона (А) этого
разъема. На приведенном ниже рисунке пока-
зана зависимость цвета провода, номера клем-
мы и разъема.

ПРИМЕЧАНИЕ:
Иногда цвет одного провода, отходящего от
клеммы разъема в одном направлении, может
отличаться от цвета провода, отходящего от
этой же клеммы в другом направлении.

• Те разъемы, для которых на электрической
схеме не обозначено число клемм, являются
однополюсными. Эскизы таких разъемов на
электрической схеме не приводятся.

• Для обозначения цветов проводов использу-
ются следующие цветовые коды.

WI-00107

1

1

2

2

3

3

4

4

5

5

6

6

WI-02748

Цвет провода:

BR (Клемма №1)
RW (Клемма №3)

i2

3 4

1 2

BR

RW

i2

F4

1
3

(A)

Код цвета

Цвет

L

Синий

B

Черный

Y

Желтый

G

Зеленый

R

Красный

W

Белый

Br

Коричневый

Lg

Светло-зеленый

Gr

Серый

P

Розовый

Or

Оранжевый

Sb

Голубой

V

Фиолетовый

SA

Внутренняя изоляция

SB

Наружная изоляция

WI-00109

B

B

B15

F10

WI-00110

YL

2

YG

1

SB

10

YL

9

YG

8

SA

1

SB

22

SA

20

YG

YL

SB

SB

SA

WI-7

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

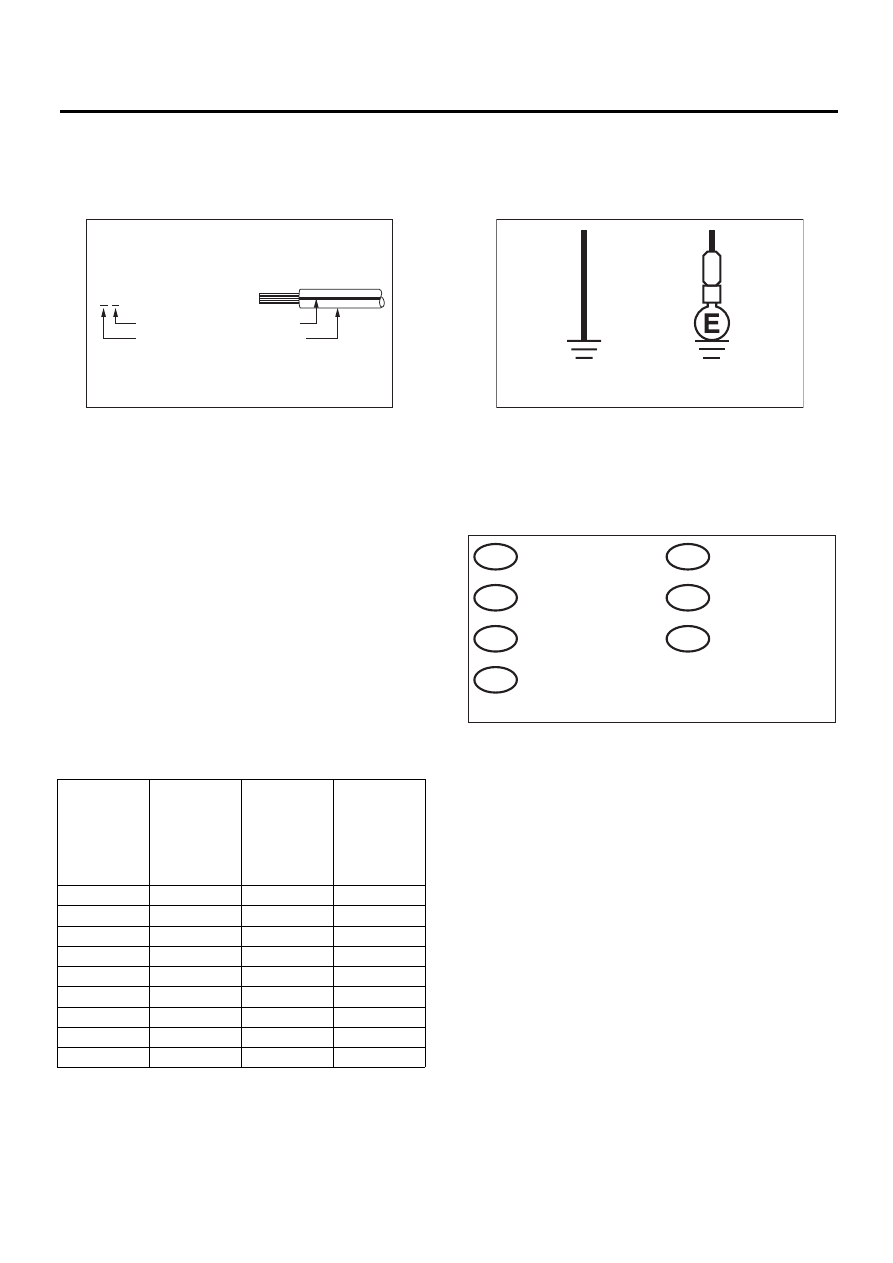

• Код цвета провода, состоящий из двух букв
(или трех букв, включающих Br или Lg), первой
буквой указывает стандартный цвет (основной
цвет изоляции), а второй буквой – цвет марки-
ровочной полосы.

• В таблице перечислены величины номиналь-
ной площади поперечного сечения, а также ве-
личины максимально допустимого тока для
данных проводов.

ВНИМАНИЕ:
При замене или ремонте проводов электри-
ческой цепи используйте провода того же
размера и типа.

ПРИМЕЧАНИЕ:

• Указанная в таблице величина максималь-
но допустимого тока для каждого провода
приведена для температуры окружающего
воздуха 40°C (104°F).
• Следует учитывать, что при изменении
температуры окружающего воздуха величи-
на максимально допустимого тока также из-
меняется. Кроме того, эта величина будет
другой и при использовании жгута проводов,
состоящего из двух и более проводов.

• Каждый блок связан с массой кузова либо
напрямую, либо через соответствующую клем-
му массы жгута проводов. Эти два типа зазем-
ления на электрической схеме обозначаются
по-разному.

• На электрической схеме точки заземления
отображаются приведенным ниже образом:

ПРИМЕЧАНИЕ:
Все жгуты проводов заземляются через соот-
ветствующую точку заземления, которая долж-
на всегда быть надежно закреплена.

Номиналь-

ная пло-

щадь попе-
речного се-

чения

Количество

жил/диа-

метр жилы

Наружный

диаметр

провода

Допусти-

мый ток

A/40°C

(104°F)

мм

2

мм

0,3

7/0,26

1,8

7

0,5

7/0,32

2,2 (или 2,0)

12

0,75

30/0,18

2,6 (или 2,4)

16

0,85

11/0,32

2,4 (или 2,2)

16

1,25

16/0,32

2,7 (или 2,5)

21

2

26/0,32

3,1 (или 2,9)

28

3

41/0,32

3,8 (или 3,6)

38

5

65/0,32

4,6 (или 4,4)

51

8

50/0,45

5,5

67

WI-03797

Y B

Черный

Цвет маркировки:
Основной цвет:

Желтый

WI-02750

Непосредственное

соединение с массой

Соединение с массой
через клемму

B

WI-03791

: МАССА СИСТЕМЫ ABS

GA

: МАССА СИСТЕМЫ ПО-
  ДУШЕК БЕЗОПАСНОСТИ

GAB

: МАССА КУЗОВА

GB

: МАССА ДВИГАТЕЛЯ

GE

: МАССА АУДИО-
  СИСТЕМЫ

GR

: МАССА СИСТЕМЫ
  VDC

GV

: МАССА ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

GD
