LAN(diag)-80

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

16 ПРОВЕРКА ЖГУТА ПРОВОДОВ КОМБИНАЦИИ

ПРИБОРОВ.
1) Отсоедините разъем комбинации приборов.
2) Отсоедините разъем центрального блока управ-
ления.
3) Измерьте сопротивление между разъемами цен-
трального блока управления и комбинации прибо-
ров.

Разъемы и клеммы

(i84) № 27 — (i10) № 21:
(i84) № 26 — (i10) № 22:

Сопротивление составля-
ет менее 10 Ом?

Переходите к ша-
гу 18.

Устраните раз-
рыв в жгуте про-
водов или заме-
ните его.

17 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ АВТОМАТИ-

ЧЕСКИМ КОНДИЦИОНЕРОМ
Проведите самодиагностику блока управления ав-
томатическим кондиционером. <См. AC(diag)-14,
САМОДИАГНОСТИКА СИСТЕМЫ УПРАВЛЕНИЯ
КОНДИЦИОНЕРОМ, ПОРЯДОК РАБОТЫ, Диагнос-
тическая таблица самодиагностики.>

Самодиагностика завер-
шилась успешно?

Переходите к ша-
гу 18.

Замените блок
управления авто-
матическим кон-
диционером.
<См. AC-34, СНЯ-
ТИЕ, Блок управ-
ления (Модель с
автоматическим
кондиционе-
ром).>

18 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

Выполните процедуру самодиагностики системы
комбинации приборов. <См. IDI-3, САМОДИАГНОС-
ТИКА, ПРОВЕРКА, Система комбинации прибо-
ров.>

Самодиагностика завер-
шилась успешно?

Переходите к ша-
гу 19.

Замените комби-
нацию приборов.
<См. IDI-11, СНЯ-
ТИЕ, Комбина-
ция приборов.>

19 ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-

НИЯ.
Подсоедините Subaru Select Monitor и считайте дан-
ные по ECM на экране дисплея “body integrated unit
data received” (“данные, полученные с центрального
блока управления”).

На дисплее отображается
надпись “Yes”?

Переходите к ша-
гу 20.

Замените цент-
ральный блок уп-
равления. <См.
SL-42, СНЯТИЕ,
Центральный
блок управле-
ния.>

20 ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-

НИЯ.
Подсоедините Subaru Select Monitor и считайте дан-
ные по ECM на экране дисплея “body integrated unit
counter update” (“обновление счетчика центрально-
го блока управления”).

На дисплее отображается
надпись “Yes”?

Временная поте-
ря контакта. Про-
верьте надеж-
ность соединения
разъема.

Замените цент-
ральный блок уп-
равления. <См.
SL-42, СНЯТИЕ,
Центральный
блок управле-
ния.>

Шаг

Проверка

Да

Нет

LAN(diag)-81

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

T: КДН U1302 ОТКЛЮЧЕНИЕ НИЗКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Из-за большого количества сообщений об ошибках некоторые узлы были отключены, чтобы не ока-
зывать негативного влияния на другие узлы.
Одновременно отображается ошибка связи с того узла, с которого пришло сообщение об ошибке.
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er LC”.

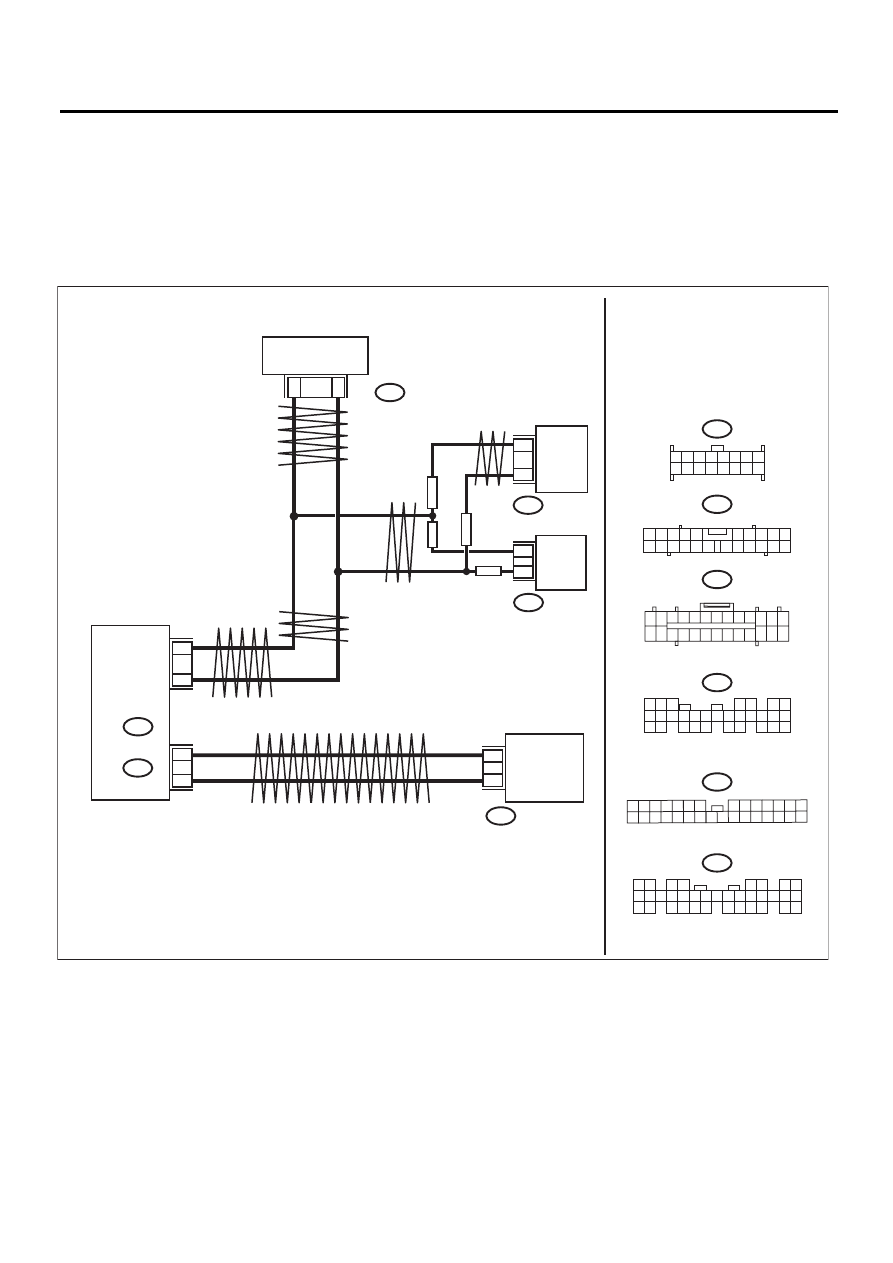

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

i10

B283

A29

A30

A27

A26

B26

B25

i84

B280

B14

ВИТАЯ ПАРА

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B280

i84

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

B283

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ
БЛОК
УПРАВЛЕНИЯ

A14

ЦЕНТРА-
ЛЬНЫЙ
ДИСПЛЕЙ

i119

i122

i119

i122

MFD

19 20

5 6 7

14 15 16 17

25 26

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

MFD

2 3 4 5 6 7

8 9

15 16 17 18 19 20 21 22

11 12 13

27 28 29 30

23 24 25 26

МНОГО-
ФУНКЦИО-
НАЛЬНЫЙ
ДИСПЛЕЙ

LAN00250

БЛОК
УПРАВЛЕНИЯ
АВТОМАТИЧЕ-
СКОГО
КОНДИЦИОНЕРА

LAN(diag)-82

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor для считывания
КДН центрального блока управления.

Отображаются ли ка-
кие-либо другие КДН
помимо U1302?

Проведите диагности-
ку в соответствии с
КДН.

Переходите к ша-
гу 2.

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН,
отображаемый на
дисплее, на текущую
неисправность?

Проверьте надеж-
ность соединения
разъемов жгута про-
водов. Переходите к
шагу 3.

Переходите к ша-
гу 3.

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF и
повторно считайте КДН.

Соответствует ли
КДН U1302 текущей
неисправности?

Переходите к шагу 4. Временная поте-

ря контакта.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor текущие
данные центрального блока управления (неисправ-
ность автоматического кондиционера).

Отображается ли со-
общение “OK”?

Переходите к шагу 5. Проведите само-

диагностику авто-
матического кон-
диционера. <См.
AC(diag)-11, ПО-
РЯДОК РАБОТЫ,
Диагностическая
таблица самоди-
агностики.>

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ АВТОМАТИ-
ЧЕСКИМ КОНДИЦИОНЕРОМ
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем блока управления автома-
тическим кондиционером.
3) Переведите замок зажигания в положение ON.

КДН U1302 больше
не отображается?

Переходите к шагу 6. Переходите к ша-

гу 7.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (B283) блока управления ав-
томатическим кондиционером.
2) Проверьте жгут проводов между разъемами
центрального блока управления и блока управле-
ния автоматическим кондиционером на предмет
разрыва цепи или короткого замыкания.

Разъемы и клеммы

(B283) № 1 — (B280) № 26:
(B283) № 14 — (B280) № 25:

Жгут проводов ис-
правен?

Замените блок управ-
ления автоматичес-
ким кондиционером.
<См. AC-34, СНЯТИЕ,
Блок управления (Мо-
дель с автоматичес-
ким кондиционе-
ром).>

Устраните разрыв
или короткое за-
мыкание в жгуте
проводов или за-
мените жгут про-
водов.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Подсоедините Subaru Select Monitor и подтвердите
текущие данные центрального блока управления
(неисправность комбинации приборов).

Отображается ли со-
общение “OK”?

Переходите к шагу 8. Замените комби-

нацию приборов.
<См. IDI-11, СНЯ-
ТИЕ, Комбинация
приборов.>

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем комбинации приборов.
3) Переведите замок зажигания в положение ON.

Выявлен ли КДН
U1302?

Переходите к шагу 9. Замените комби-

нацию приборов.
<См. IDI-11, СНЯ-
ТИЕ, Комбинация
приборов.>

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i10) комбинации приборов.
2) Проверьте жгут проводов между разъемами
центрального блока управления и комбинации при-
боров на предмет разрыва цепи или короткого за-
мыкания.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Жгут проводов ис-
правен?

Переходите к шагу 10. Устраните разрыв

или короткое за-
мыкание в жгуте
проводов или за-
мените жгут про-
водов.

LAN(diag)-83

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока уп-
равления (неисправность центрального дисплея).

Отображается ли со-
общение “OK”?

Переходите к шагу 11. Устраните неис-

правность цент-
рального дисплея
или замените его.
<См. ET-23, СНЯ-
ТИЕ, Дисплей сис-
темы навигации.>

ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем центрального дисплея.
3) Переведите замок зажигания в положение ON.

КДН U1302 больше
не отображается?

Переходите к шагу 12. Переходите к ша-

гу 13.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (i119 или i122) центрального
дисплея.
2) Проверьте жгут проводов между разъемами
центрального блока управления и центрального
дисплея на предмет разрыва цепи или короткого за-
мыкания.

Разъемы и клеммы

Модель, оборудованная системой навигации

(i119) № 14 — (i84) № 26:
(i119) № 6 — (i84) № 27:

Модель, не оборудованная системой навигации

(i112) № 22 — (i84) № 26:
(i122) № 21 — (i84) № 27:

Жгут проводов ис-
правен?

Замените централь-
ный дисплей и муль-
тиинформационный
дисплей. <См. AC-34,
СНЯТИЕ, Блок управ-
ления (Модель с авто-
матическим кондици-
онером).>

Устраните разрыв
или короткое за-
мыкание в жгуте
проводов или за-
мените жгут про-
водов.

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные центрального блока управления.
2) Выведите на дисплей аналоговые данные по вы-
ключателям дверей.
3) Считайте данные и показания комбинации при-
боров при открытии и закрытии каждой двери.

Изменяются ли дан-
ные центрального
блока управления,
выводимые на дисп-
лей, а также показа-
ния комбинации при-
боров в соответствии
с выполняемыми опе-
рациями.

Переходите к шагу 14. Переходите к ша-

гу 15.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БЛОКА УПРАВ-
ЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ
1) Отсоедините разъем блока управления автома-
тическим кондиционером.
2) Отсоедините разъем центрального блока управ-
ления.
3) Измерьте сопротивление между центральным
блоком управления и жгутом проводов блока управ-
ления автоматическим кондиционером.

Разъемы и клеммы

(B280) № 26 — (D283) № 1:
(B280) № 25 — (D283) № 14:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 15. Устраните разрыв

в жгуте проводов
или замените его.

ПРОВЕРКА ЖГУТА ПРОВОДОВ КОМБИНАЦИИ
ПРИБОРОВ.
1) Отсоедините разъем комбинации приборов.
2) Отсоедините разъем центрального блока управ-
ления.
3) Измерьте сопротивление между разъемами цент-
рального блока управления и комбинации приборов.

Разъемы и клеммы

(i84) № 27 — (i10) № 21:
(i84) № 26 — (i10) № 22:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 16. Устраните разрыв

в жгуте проводов
или замените его.

Шаг

Проверка

Да

Нет
