LAN(diag)-76

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

10

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока уп-
равления (неисправность центрального дисплея).

Отображается ли сообще-
ние “OK”?

Переходите к ша-
гу 11.

Устраните неис-
правность цент-
рального дисп-
лея или замените
его. <См. ET-23,
СНЯТИЕ, Дисп-
лей системы на-
вигации.>

11

ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем центрального дисплея.
3) Переведите замок зажигания в положение ON и
считайте КДН.

КДН U1300 больше не
отображается?

Переходите к ша-
гу 12.

Переходите к ша-
гу 13.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (i119 или i112) центрального
дисплея.
2) Проверьте жгут проводов между разъемами
центрального блока управления и центрального
дисплея на предмет разрыва цепи или короткого
замыкания.

Разъемы и клеммы

Модель, оборудованная системой навигации

(i119) № 6 — (i84) № 26:
(i119) № 14 — (i84) № 27:

Модель, оборудованная мультиинформаци-
онным дисплеем

(i112) № 22 — (i84) № 26:
(i112) № 21 — (i84) № 27:

Жгут проводов исправен? Замените цент-

ральный дисплей
или мультиин-
формационный
дисплей. <См.
AC-34, СНЯТИЕ,
Блок управления
(Модель с авто-
матическим кон-
диционером).>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

13

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (B283) блока управления ав-
томатическим кондиционером.
2) Измерьте сопротивление между разъемами цен-
трального блока управления и блока управления
автоматическим кондиционером.

Разъемы и клеммы

(B283) № 1 — (B280) № 26:
(B283) № 14 — (B280) № 25:

Сопротивление составля-
ет менее 10 Ом?

Переходите к ша-
гу 14.

Устраните раз-
рыв в жгуте про-
водов или заме-
ните его.

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините соединительный разъем.
2) Измерьте сопротивление между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 — Масса кузова:
(B280) № 26 — Масса кузова:
(i84) № 26 — Масса кузова:
(i84) № 27 — Масса кузова:

Сопротивление составля-
ет менее 10 Ом?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 15.

15

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите замок зажигания в положение ON.
2) Измерьте напряжение между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 (+) — Масса кузова (–):
(B280) № 26 (+) — Масса кузова (–):
(i84) № 26 (+) — Масса кузова (–):
(i84) № 27 (+) — Масса кузова (–):

Напряжение составляет 6
В или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Замените цент-
ральный блок уп-
равления. <См.
SL-42, СНЯТИЕ,
Центральный
блок управле-
ния.>

Шаг

Проверка

Да

Нет

LAN(diag)-77

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

S: КДН U1301 СБОЙ В РАБОТЕ СЧЕТЧИКА НИЗКОСКОРОСТНОЙ ШИНЫ

CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Определите неисправный блок, разрыв или короткое замыкание в линии CAN. Устраните неисправ-
ность или произведите замену.
(Кроме того, при определении неисправности блока в счетчике может наблюдаться ошибка свобод-
ного доступа.)
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er LC”.

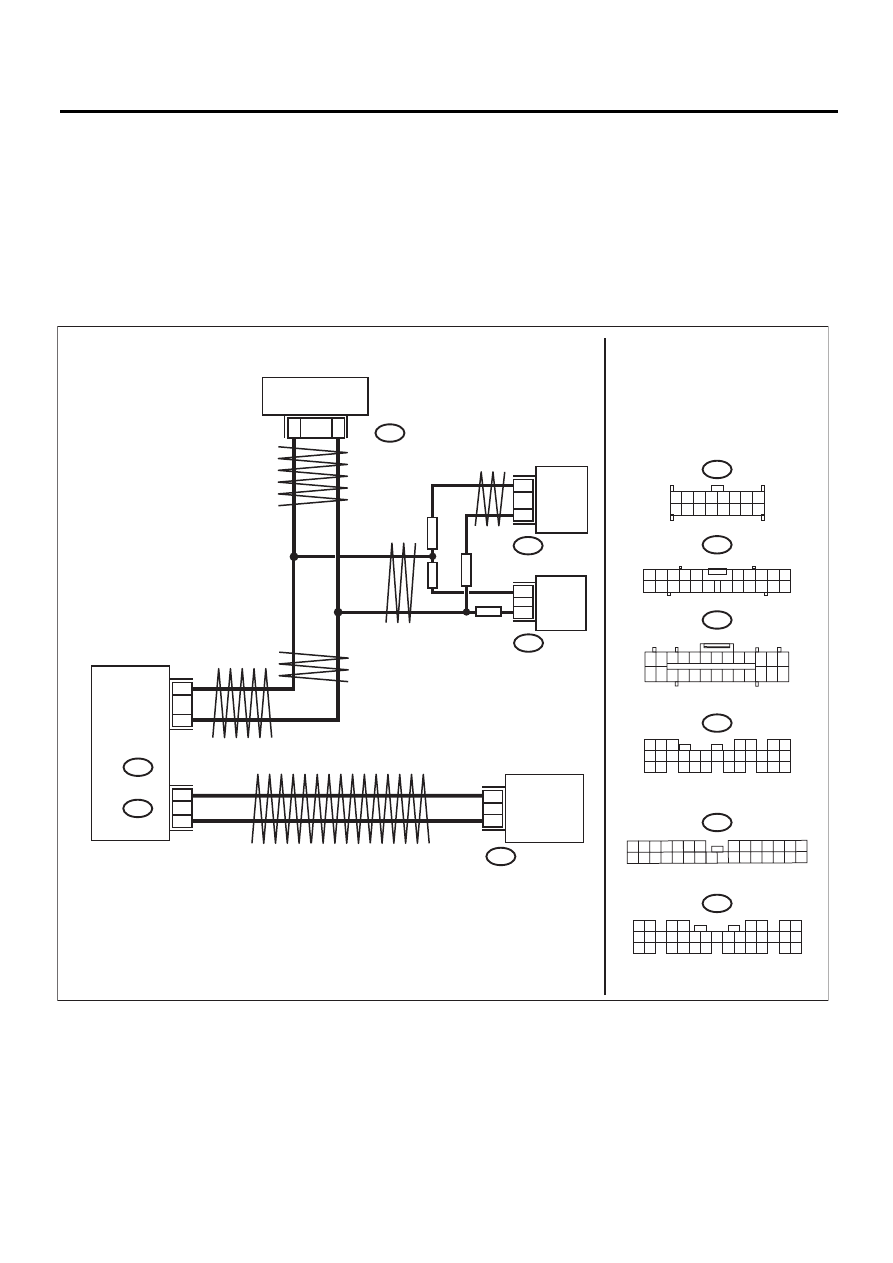

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

i10

B283

A29

A30

A27

A26

B26

B25

i84

B280

B1

B14

ВИТАЯ ПАРА

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

i84

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

B283

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ
БЛОК
УПРАВЛЕНИЯ

A:

B:

A6

A14

ЦЕНТРА-
ЛЬНЫЙ
ДИСПЛЕЙ

21

22

i119

i122

A:

A:

A:

i119

A:

i122

B:

MFD

NA

VI

9

19 20

10

5 6 7

2

1

4

3

13

12

11

14 15 16 17

8

18

22

21

25 26

24

23

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

MFD

2 3 4 5 6 7

8 9

15 16 17 18 19 20 21 22

10

1

11 12 13

27 28 29 30

14

23 24 25 26

МНОГО-
ФУНКЦИО-
НАЛЬНЫЙ
ДИСПЛЕЙ

A:

B:

NA

VI

LAN00250

БЛОК
УПРАВЛЕНИЯ
АВТОМАТИЧЕ-
СКОГО
КОНДИЦИОНЕРА

LAN(diag)-78

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor для считыва-
ния КДН центрального блока управления.

Отображаются ли какие-
либо другие КДН помимо
U1301?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН, отоб-
ражаемый на дисплее, на
текущую неисправность?

Проверьте на-
дежность соеди-
нения разъемов
жгута проводов.
Переходите к ша-
гу 3.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF и
повторно считайте КДН.

Соответствует ли КДН
U1301 текущей неисправ-
ности?

Переходите к ша-
гу 4.

Временная поте-
ря контакта.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor текущие
данные центрального блока управления (неисправ-
ность автоматического кондиционера).

Отображается ли сообще-
ние “OK”?

Переходите к ша-
гу 5.

Проведите само-
диагностику ав-
томатического
кондиционера.
<См. AC(diag)-11,
ПОРЯДОК РАБО-
ТЫ, Диагности-
ческая таблица
самодиагности-
ки.>

5

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ АВТОМАТИ-
ЧЕСКИМ КОНДИЦИОНЕРОМ
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем блока управления автома-
тическим кондиционером.
3) Переведите замок зажигания в положение ON.

Сообщение ошибки связи
больше не отображается?

Переходите к ша-
гу 6.

Переходите к ша-
гу 7.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (B283) блока управления ав-
томатическим кондиционером.
2) Проверьте жгут проводов между разъемами
центрального блока управления и блока управле-
ния автоматическим кондиционером на предмет
разрыва цепи или короткого замыкания.

Разъемы и клеммы

(B282) № 1 — (B280) № 26:
(B282) № 14 — (B280) № 25:

Жгут проводов исправен? Замените блок

управления авто-
матическим кон-
диционером.
<См. AC-34, СНЯ-
ТИЕ, Блок управ-
ления (Модель с
автоматическим
кондиционе-
ром).>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

7

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Подсоедините Subaru Select Monitor и подтвердите
текущие данные центрального блока управления
(неисправность комбинации приборов).

Отображается ли сообще-
ние “OK”?

Переходите к ша-
гу 8.

Замените комби-
нацию приборов.
<См. IDI-11, СНЯ-
ТИЕ, Комбина-
ция приборов.>

8

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем комбинации приборов.
3) Переведите замок зажигания в положение ON.

Выявлен ли КДН U1301?

Переходите к ша-
гу 10.

Переходите к ша-
гу 9.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i10) комбинации приборов.
2) Проверьте жгут проводов между разъемами
центрального блока управления и комбинации при-
боров на предмет разрыва цепи или короткого за-
мыкания.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Жгут проводов исправен? Замените комби-

нацию приборов.
<См. IDI-11, СНЯ-
ТИЕ, Комбина-
ция приборов.>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

LAN(diag)-79

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

10 ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.

Проверьте текущие данные центрального блока уп-
равления (неисправность центрального дисплея).

Отображается ли сообще-
ние “OK”?

Переходите к ша-
гу 11.

Устраните неис-
правность цент-
рального дисплея
или замените его.
<См. ET-23, СНЯ-
ТИЕ, Дисплей
системы навига-
ции.>

11 ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.

1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем центрального дисплея.
3) Переведите замок зажигания в положение ON.

КДН U1300 больше не
отображается?

Переходите к ша-
гу 12.

Переходите к ша-
гу 13.

12 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

1) Отсоедините разъем (B280) центрального блока
управления и разъем (i119 или i122) центрального
дисплея.
2) Проверьте жгут проводов между разъемами
центрального блока управления и центрального
дисплея на предмет разрыва цепи или короткого
замыкания.

Разъемы и клеммы

Модель, оборудованная системой навигации

(i119) № 6 — (i84) № 26:
(i119) № 14 — (i84) № 27:

Модель, не оборудованная системой навига-
ции

(i122) № 22 — (i84) № 26:
(i122) № 21 — (i84) № 27:

Жгут проводов исправен? Замените цент-

ральный дисплей
и мультиинфор-
мационный дисп-
лей. <См. AC-34,
СНЯТИЕ, Блок
управления (Мо-
дель с автомати-
ческим кондици-
онером).>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

13 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ АВТОМАТИ-

ЧЕСКИМ КОНДИЦИОНЕРОМ
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные центрального блока управления.
2) Выведите на дисплей скоростные режимы рабо-
ты вентилятора отопителя в виде аналоговых дан-
ных.
3) Считайте показания дисплея при изменении
скоростного режима вентилятора системой управ-
ления кондиционером.

Отображается ли на дисп-
лее изменение скоростно-
го режима вентилятора?

Переходите к ша-
гу 14.

Переходите к ша-
гу 15.

14 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

1) Выведите на дисплей Subaru Select Monitor теку-
щие данные центрального блока управления.
2) Выведите на дисплей аналоговые данные по вы-
ключателям дверей.
3) Считайте данные и показания комбинации при-
боров при открытии и закрытии каждой двери.

Изменяются ли данные
центрального блока управ-
ления, выводимые на дис-
плей, а также показания
комбинации приборов в со-
ответствии с выполняемы-
ми операциями.

Переходите к ша-
гу 15.

Переходите к ша-
гу 16.

15 ПРОВЕРКА ЖГУТА ПРОВОДОВ БЛОКА УПРАВ-

ЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ
1) Отсоедините разъем блока управления автома-
тическим кондиционером.
2) Отсоедините разъем центрального блока управ-
ления.
3) Измерьте сопротивление между центральным
блоком управления и жгутом проводов блока уп-
равления автоматическим кондиционером.

Разъемы и клеммы

(B280) № 26 — (D283) № 1:
(B280) № 25 — (D283) № 14:

Сопротивление составля-
ет менее 10 Ом?

Переходите к ша-
гу 17.

Устраните раз-
рыв в жгуте про-
водов или заме-
ните его.

Шаг

Проверка

Да

Нет
