Subaru B9 Tribeca (2007 год). Руководство - часть 501

LAN(diag)-8

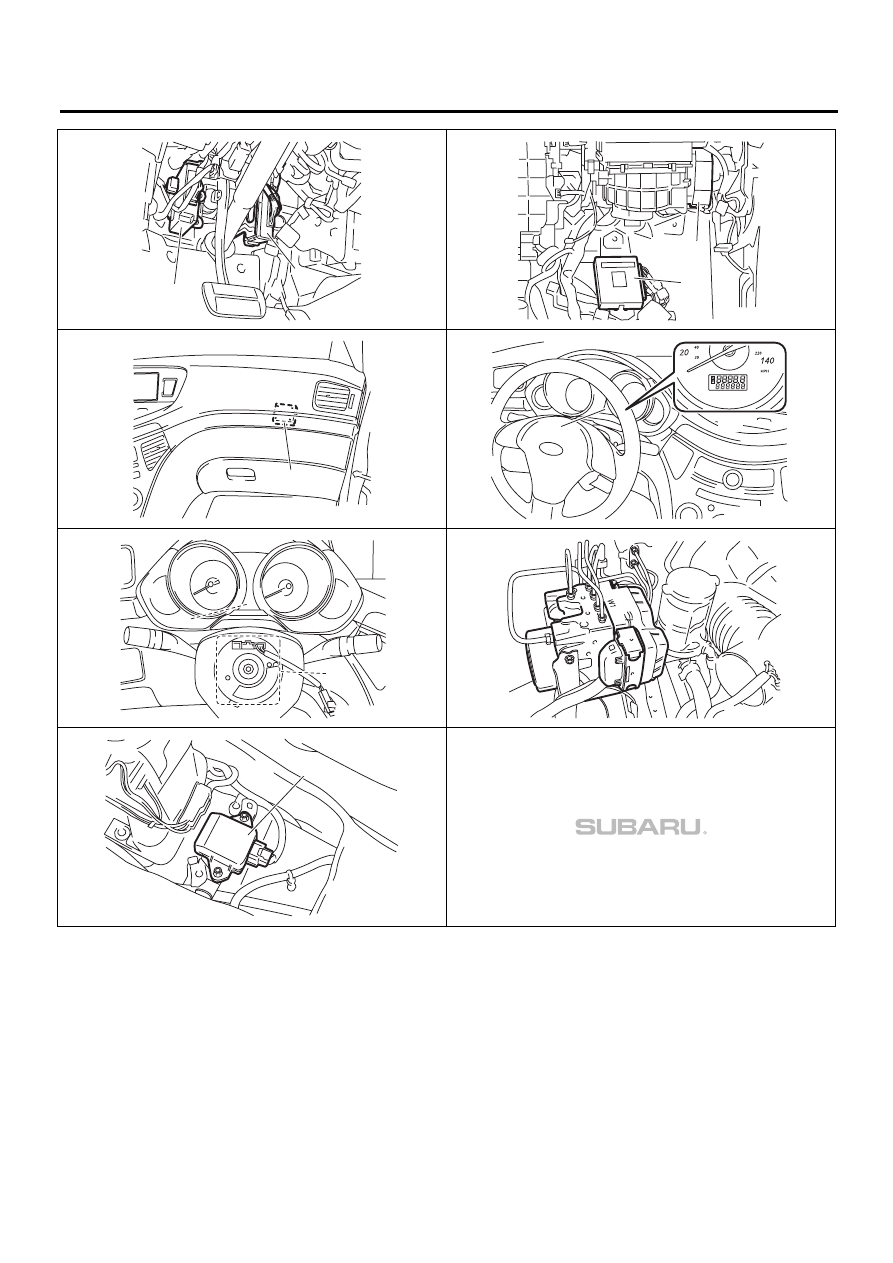

Расположение электрических компонентов

СИСТЕМА LAN (ДИАГНОСТИКА)

LAN00182

(6)

(1)

LAN00183

(2)

(3)

LAN00184

(4)

LAN00185

(7)

(10)

LAN00186

(7)

(8)

LAN00187

(9)

LAN00188

(11)

LAN(diag)-9

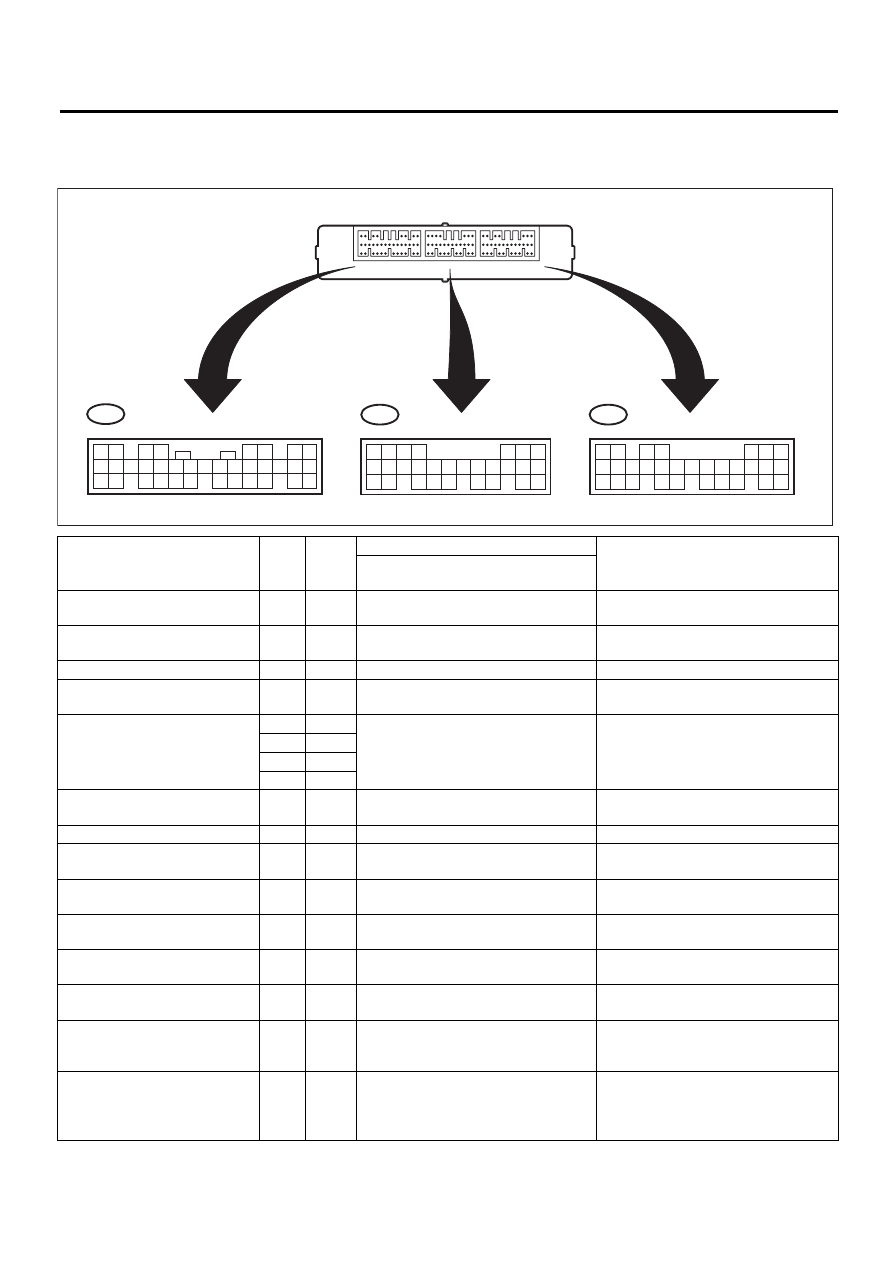

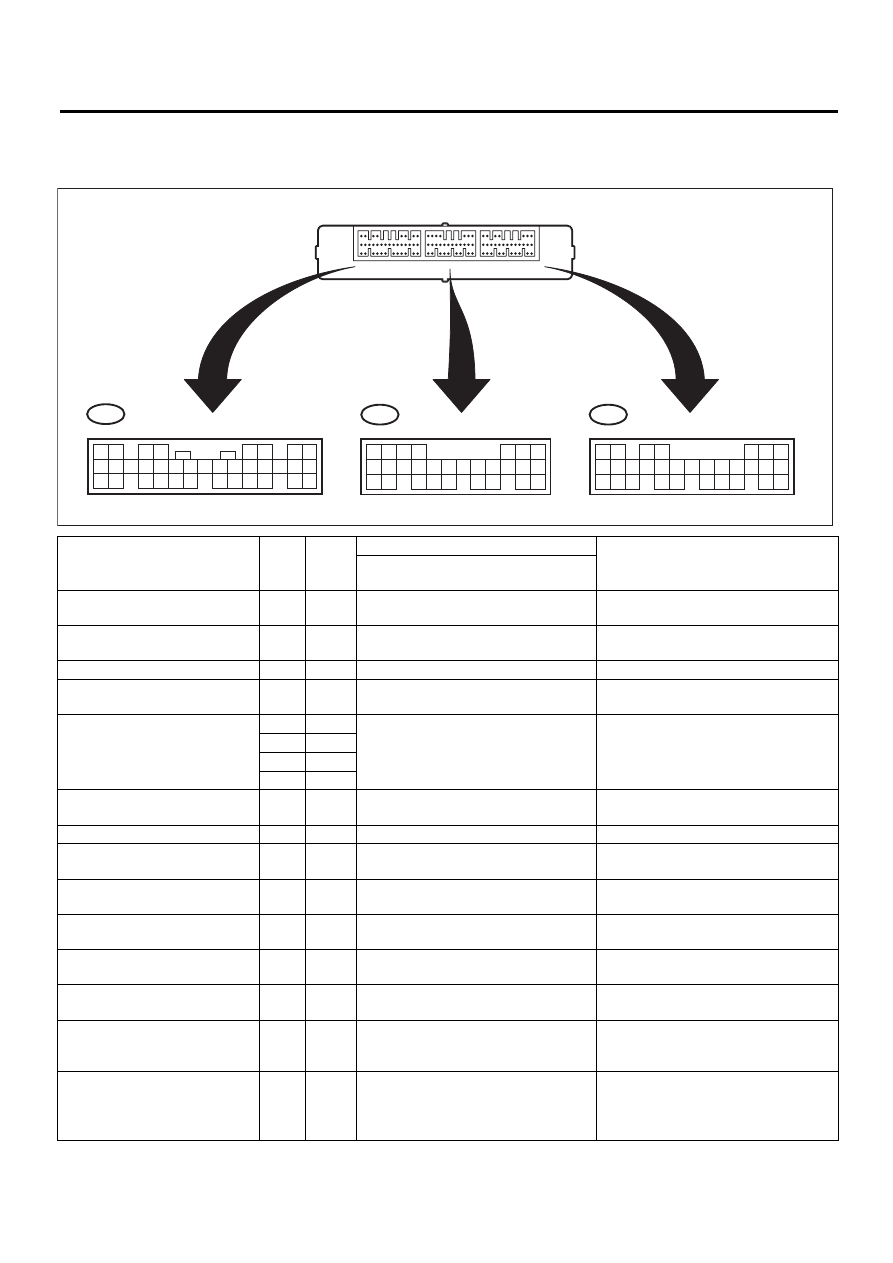

5.Входные/выходные сигналы блока управления

СИСТЕМА LAN (ДИАГНОСТИКА)

5. 5.Входные/выходные сигналы блока управления

A: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Описание сигнала

Разъ-

ем №

Клем-

ма №

Напряжение сигнала (В)

Примечание

Замок зажигания в положении ON

(двигатель OFF)

Электропитание блока управ-
ления системы

B281

2

10 — 13 В

Постоянно

Электропитание цепи зажига-
ния

i84

1

10 — 13 В

Зажигание ON

Электропитание аксессуаров

i84

24

10 — 13 В

ACC ON

Цепь питания от аккумулято-
ра (резервная)

B280

7

10 — 13 В

При вставленном предохранителе

цепи резервного питания

Цепь массы

i84

21

0 В

Постоянно

B281

9

B281

8

B280

22

Датчик системы предупреж-
дения ключа зажигания

B281

7

10 — 13 В

При вставленном ключе зажигания

Выключатель стоп-сигналов

B281

23

10 — 13 В

При нажатой педали тормоза

Регулятор яркости освещения

i84

30

10 — 13 В (при регуляторе яркости

освещения ON)

Отменяет режим затухания освеще-

ния часов и аудиосистемы

Регулятор яркости освещения
(Vi1)

i84

10

4,5 — 5,5 В

Режим слабого освещения ON

Регулятор яркости освещения
(Vi2)

i84

2

0,5 — 4,5 В

 —

Регулятор яркости освещения
(Vi3)

i84

25

0 В

Цепь массы

Выходной сигнал системы ос-
вещения

i84

5

Импульсный сигнал

Режим слабого освещения ON

Входной сигнал выключателя
передних противотуманных
фонарей

B281

17

10 — 13 В

Передние противотуманные фонари

ON

Входной сигнал задних проти-
вотуманных фонарей

B281

11

10 — 13 В

Режим слабого освещения ON

Передние противотуманные фонари

ON

Задние противотуманные фонари ON

CS-00273

7

19
28

6

18
27

5

17

4

16
26

15
25

14
24

13 12

23

11
22

3

10

2
9

21

1
8

20

B281

side

7

20
30

6

19
29

18
28

5

17

4

16
27

15
26

14 13

25

12
24

11
23

3

10

2
9

22

1
8

21

B280

side

8

23
35

7

22
34

21

6

20
33

5

19
32

18
31

17
30

16 15

29

14
28

4

13
27

3

12
26

11

2

10
25

1
9

24

i84

side

LAN(diag)-10

5.Входные/выходные сигналы блока управления

СИСТЕМА LAN (ДИАГНОСТИКА)

Выходной сигнал задних про-
тивотуманных фонарей

B280

13

10 — 13 В

Задние противотуманные фонари

ON

Входной сигнал датчика от-
крытия двери со стороны си-
денья водителя

i84

19

Менее 1 В (10 — 13 В в положении

OFF)

При открытой двери водителя (ON)

Входной сигнал датчика от-
крытия двери со стороны си-
денья переднего пассажира

i84

32

Менее 1 В (10 — 13 В в положении

OFF)

При открытой двери переднего пас-

сажира (ON)

Входной сигнал датчика от-
крытия двери со стороны зад-
него правого сиденья

i84

18

Менее 1 В (10 — 13 В в положении

OFF)

Когда задняя правая дверь открыта

(ON)

Входной сигнал датчика от-
крытия двери со стороны зад-
него правого сиденья

i84

31

Менее 1 В (10 — 13 В в положении

OFF)

Когда задняя правая дверь открыта

(ON)

Датчик открытия двери
Крышка багажника/дверца
багажного отсека

i84

17

Менее 1 В (10 — 13 В в положении

OFF)

При открытой крышке багажника/
дверце багажного отсека открыта

(ON)

Переключатель ручной бло-
кировки замков (ЗАБЛОКИ-
РОВАНО)

i84

15

Менее 1 Ом

Выключатель замков дверей ON

Выключатель ручной блоки-
ровки замков (РАЗБЛОКИРО-
ВАНО)

i84

29

Менее 1 Ом

Выключатель отпирания двери ON

Электропитание замка двери

i84

34

10 — 13 В

Постоянно

Выходной сигнал запирания
всех дверей

i84

7

10 — 13 В

Выключатель ручной блокировки за-

мков, выключатель ключа двери ON

Выходной сигнал ОТПИРА-
НИЯ двери водителя

i84

23

10 — 13 В

Сигнал отпирания двери со стороны

водителя ON

Выходной сигнал ОТПИРА-
НИЯ всех дверей

i84

8

10 — 13 В

Сигналы отпирания всех дверей ON

Выходной сигнал ОТПИРА-
НИЯ дверцы багажного отсе-
ка

i84

22

10 — 13 В

Когда выключатель отпирания

дверцы багажного отсека ON, а все

двери автомобиля отперты

Замок двери водителя (кроме
модели EK)

i84

23

Менее 1 Ом

Когда дверь водителя отперта

Переключатель отпирания
дверцы багажного отсека

B281

22

0 В

Переключатель отпирания дверцы

багажного отсека

Выходной сигнал двойного за-
мка (модель EK)

i84

35

Менее 1 Ом

Когда работает двойной замок

Электропитание блокировки
ключа/переключения пере-
дач

B281

1

10 — 13 В

Постоянно

Выходной сигнал блокировки
переключения передач

B280

6

10 — 13 В

Датчик системы предупреждения

ключа зажигания ON, зажигание ON,

рычаг селектора в положении “P”,

ножной тормоз ON (только модель с

автоматической трансмиссией)

Выходной сигнал блокировки
ключа

B280

5

10 — 13 В

Рычаг селектора в положении, от-

личном от “P”, замок зажигания ON

Выключатель обогревателей
стеклоочистителей ветрово-
го стекла

i84

14

0 В

Выключатель обогревателей стек-

лоочистителей ветрового стекла ON

Выходной сигнал реле обогре-
вателей стеклоочистителей
ветрового стекла

B280

14

0 В

Реле обогревателей стеклоочисти-

телей ветрового стекла ON

Описание сигнала

Разъ-

ем №

Клем-

ма №

Напряжение сигнала (В)

Примечание

Замок зажигания в положении ON

(двигатель OFF)

LAN(diag)-11

5.Входные/выходные сигналы блока управления

СИСТЕМА LAN (ДИАГНОСТИКА)

Выключатель обогрева зад-
него стекла

i84

28

0 В

Выключатель обогревателя заднего

стекла ON

Выходной сигнал реле обогре-
ва заднего стекла

B280

16

0 В

Реле обогрева заднего стекла ON

Переключатель передач (ON)

B281

26

0 В

В ручном режиме

Переключатель передач (UP)

B281

15

0 В

В ручном режиме UP

Переключатель передач
(DOWN)

B281

25

0 В

В ручном режиме DOWN

Датчик кнопки блокировки
рычага переключения пере-
дач

B281

14

0 В

При нажатии и выключении кнопки

разблокировки рычага переключе-

ния передач

Выключатель положения “P”

B281

13

0 В

Рычаг селектора в положении “P”

Датчик уровня топлива

B281

19

0 — 102,3 Ом

Величина сопротивления изменяет-

ся в зависимости от уровня топлива

(величина сопротивления отобра-

жается на основном и вспомогатель-

ном указателе уровня топлива)

Датчик температуры наруж-
ного воздуха

B281

3

0,5 — 4,5 В

СИГНАЛ

B281

10

0 В

МАССА

Датчик ремня безопасности
сиденья водителя

i84

4

0 В

Когда ремень безопасности сиденья

водителя изношен

Датчик ремня безопасности
сиденья переднего пассажира

i84

13

0 В

Когда ремень безопасности сиденья

водителя изношен

g) Предупреждающая лампа
ремня безопасности сиденья
водителя

i84

20

0 В

Когда ремень безопасности сиденья

водителя изношен

h) Предупреждающая лампа
ремня безопасности сиденья
переднего пассажира

B280

27

0 В

Когда ремень безопасности сиденья

водителя изношен

Переключатель стеклоочис-
тителя заднего стекла (ON)

B281

6

0 В

Переключатель стеклоочистителя

заднего стекла – ON

Переключатель стеклоочис-
тителя заднего стекла (INT)

B281

18

0 В

Переключатель стеклоочистителя

заднего стекла – ON

Выключатель омывателя зад-
него стекла

B281

27

0 В

Выключатель омывателя заднего

стекла ON

Электропитание стеклоочис-
тителя заднего стекла

B280

21

10 — 13 В

Выключатель вспомогательного

оборудования ON

Выходной сигнал ON стекло-
очистителя заднего стекла

B280

1

10 — 13 В

Переключатель стеклоочистителя

заднего стекла – ON

Возврат стеклоочистителя
заднего стекла

B280

8

10 — 13 В

На обратном ходу стеклоочистителя

1 — 8

10 — 13 В

Выходной сигнал освещения
салона

B280

3

1 В или менее

При запирании/отпирании при помо-

щи системы дистанционного управ-

ления замками автомобиля

Выходной сигнал фонаря то-
чечной подсветки

B280

2

1 В или менее

Во время подключения фонаря то-

чечной подсветки

9

1 В или менее

Во время подключения фонаря то-

чечной подсветки

Выходной сигнал подсветки
замка зажигания

B280

4

1 В или менее

Ключ зажигания извлечен, дверь

водителя открыта

Выходной сигнал указателей
поворота/аварийной сигнали-
зации

B280

12

1 В или менее

При получении автоответа системы

дистанционного управления замка-

ми автомобиля

Описание сигнала

Разъ-

ем №

Клем-

ма №

Напряжение сигнала (В)

Примечание

Замок зажигания в положении ON

(двигатель OFF)
