LAN(diag)-4

Опросный лист

СИСТЕМА LAN (ДИАГНОСТИКА)

3. СИМПТОМ

4. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Состояние автомобиля

a) Регулировка световых приборов при помощи органов уп-
равления системы освещения невозможна.

 Да /

 Нет

b) Стеклоочиститель заднего стекла не работает.

 Да /

 Нет

c) Не работают обогреватели стеклоочистителей ветрового
стекла.

 Да /

 Нет

d) Обогреватель заднего стекла не работает.

 Да /

 Нет

e) Замки всех дверей не работают.

 Да /

 Нет

f) Замок крышки багажника/дверцы багажного отсека не
работает

 Да /

 Нет

g) Замок двери водителя не работает.

 Да /

 Нет

h) Блокиратор переключения передач не работает.

 Да /

 Нет

i) Лампа подсветки ключа зажигания мигает.

 Да /

 Нет

Условия движения

На месте (на холостом ходу)

Автомобиль в движении

Скорость автомобиля км/ч (миль/ч)

При ускорении

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 При замедлении (с торможе-

нием)

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 При замедлении (без тормо-

жения)

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 Ровная дорога
 Подъем
 Спуск
 Дорога с гравийным покрытием
Ухабистая дорога
Заснеженная дорога

Неисправность произошла в результаты работы какого-либо конкретного узла или детали?
Узел или деталь:
Признак неисправности:

Имеют ли место какие-либо еще неисправности?
Где:
Признак неисправности:

LAN(diag)-5

Общие сведения

СИСТЕМА LAN (ДИАГНОСТИКА)

3. Общие сведения

A: ВНИМАНИЕ

1. ВСПОМОГАТЕЛЬНАЯ СИСТЕМА
БЕЗОПАСНОСТИ (ПОДУШКИ
БЕЗОПАСНОСТИ)

Жгут проводов системы подушек безопасности
протянут в непосредственной близости от цен-
трального блока управления и витой пары.

ОСТОРОЖНО:
• Запрещается подключение электричес-
ких тестеров к жгутам проводов системы
подушек безопасности.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности во время обслуживания цент-
рального блока управления и системы LAN.
• При отсоединении разъемов системы по-
душек безопасности соблюдайте меры пре-
досторожности, предусмотренные для про-
ведения работ на этой системе. <См. AB

-4,

МЕРЫ ПРЕДОСТОРОЖНОСТИ, Общие све-
дения.>

2. СИСТЕМА LAN

• Шина передачи данных системы LAN пред-
ставляет собой витую пару. Будьте вниматель-
ны, не шунтируйте или не расплетайте какую-
либо часть витой пары.
• Не допускайте образования зазоров между
высокоскоростной и низкоскоростной шиной
CAN (CAN High, CAN Low).
• Разница в длине шин передачи данных не
должна превышать 10 см (3,94 дюйма).
• Длина расплетенного участка возле разъема
не должна превышать 8 см (3,14 дюйма).

• Если характеристики линии из витой пары
изменятся, это может существенно снизить за-
щиту линии от шумов.

• При ремонте жгута проводов соединяйте
провода пайкой, обматывая их изоляционной
лентой.

B: ПРОВЕРКА

Перед проведением диагностики проверьте
следующие узлы и детали, которые могут вы-
звать сбои в работе центрального блока управ-
ления.
1) Измерьте напряжение аккумулятора и про-
верьте плотность электролита.

Стандартное напряжение: 12 В или более

Плотность электролита: больше 1,260
2) Проверьте состояние предохранителя.
Убедитесь, что сила тока, на который рассчи-
тан предохранитель, соответствует величине
настройки, и что предохранитель не перегорел.
3) Проверьте состояние соединения жгута про-
водов и разъема.
4) Убедитесь в том, что настройки, не соот-
ветствующие оборудованию автомобиля, не
заданы в центральном блоке управления. <См.
LAN(diag)-23, РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО
БЛОКА УПРАВЛЕНИЯ (НАСТРОЙКА ОБОРУ-
ДОВАНИЯ), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
5) Убедитесь, что настройка функций (на-
стройка ECM) центрального блока управления
соответствует оборудованию, которым укомп-
лектован автомобиль. <См. LAN(diag)-26, НА-
СТРОЙКА ФУНКЦИЙ (НАСТРОЙКА БЛОКА
ЕСМ), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
6) Убедитесь в том, что в заводских настрой-
ках параметров (“Factory initial setting”) цент-
рального блока управления задана установка
“Market” (“Рынок”).
7) Убедитесь в том, что после перевода ключа
зажигания в положение ON лампа подсветки
замка зажигания не мигает.

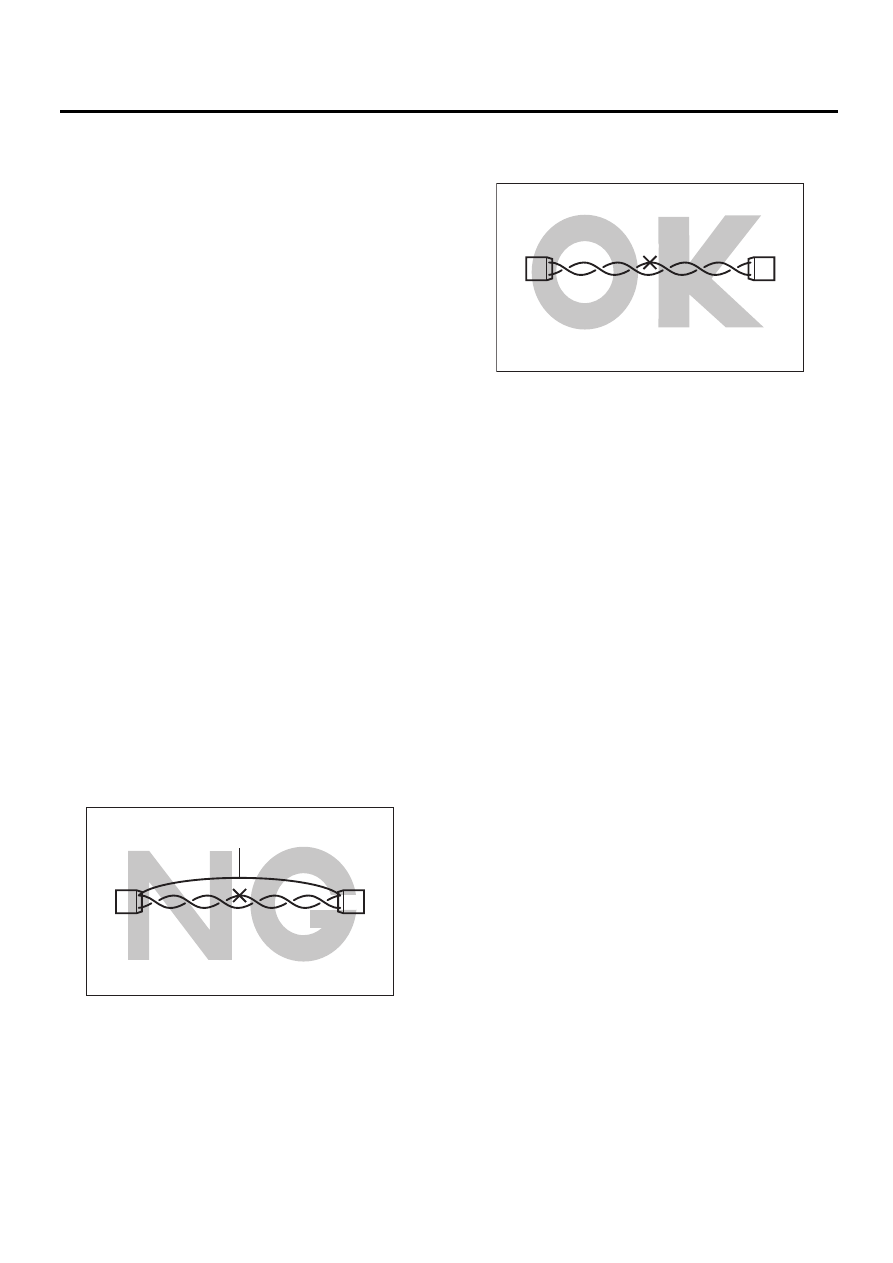

(A) Шунтирование соединения проводов

LAN00225

(A)

(A) Пайка и защита изоляционной лентой

LAN00224

(A)

LAN(diag)-6

Общие сведения

СИСТЕМА LAN (ДИАГНОСТИКА)

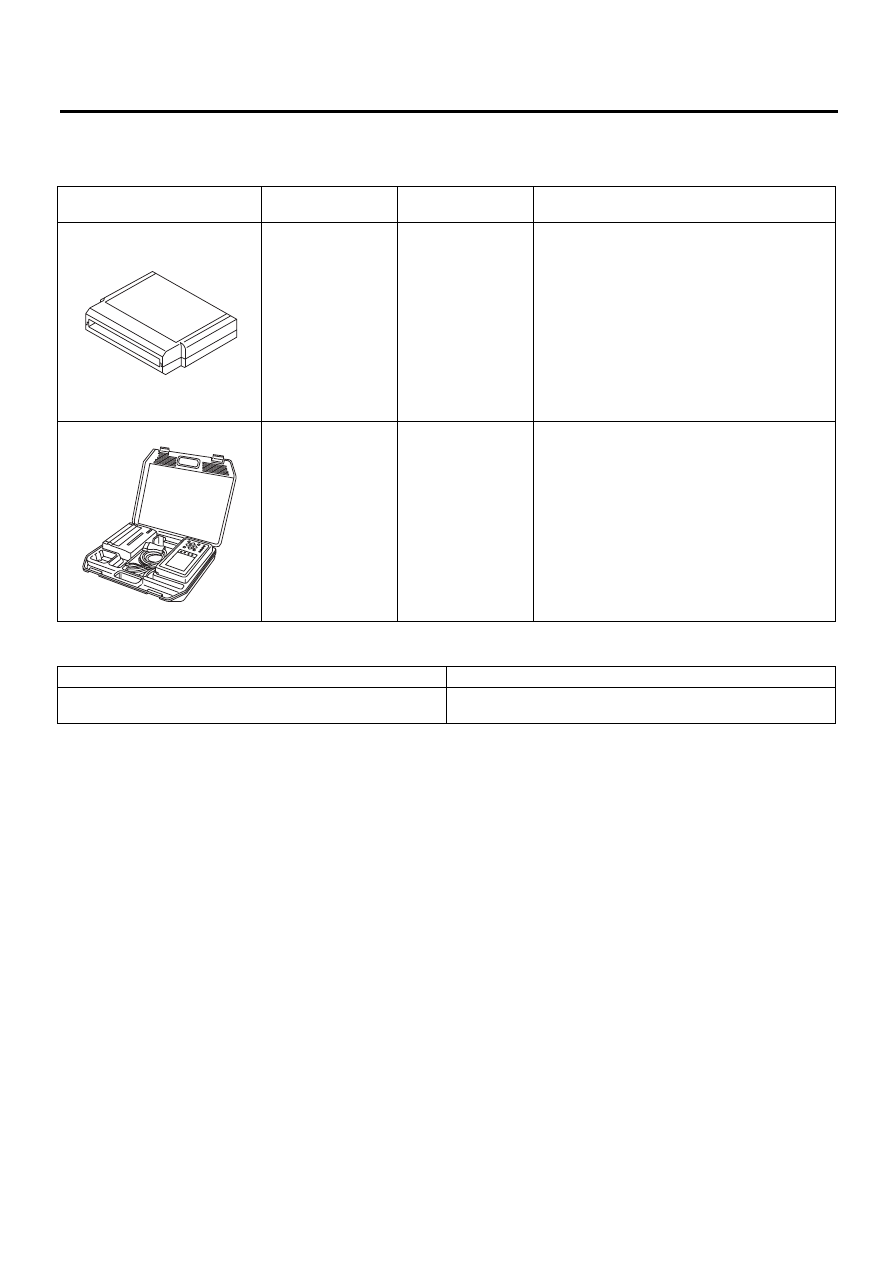

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без принтера)
• Испанский: 22771AA090 (без принтера)

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Предназначен для измерения сопротивления, напряжения
и силы тока.

ST18482AA080

ST22771AA030

LAN(diag)-7

Расположение электрических компонентов

СИСТЕМА LAN (ДИАГНОСТИКА)

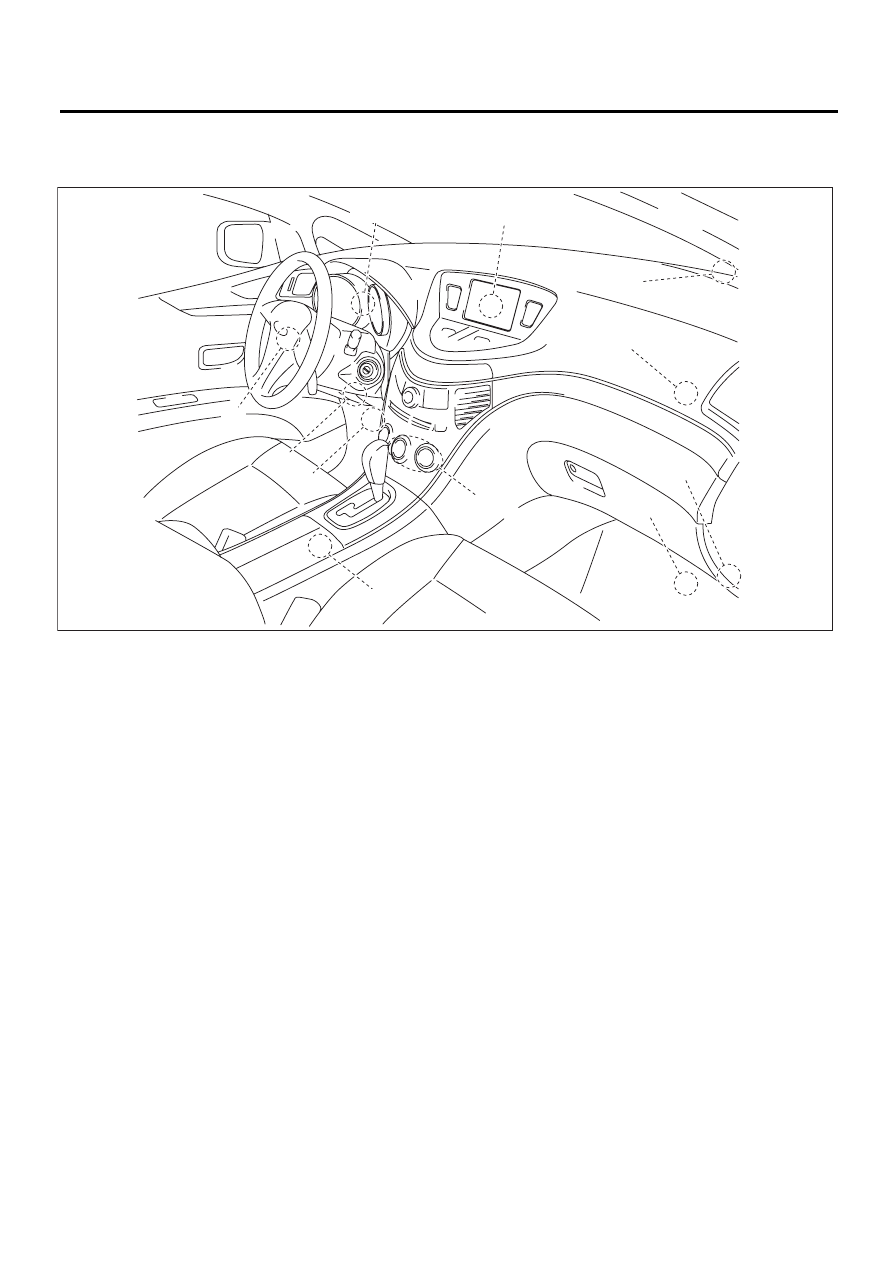

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

(1) Центральный блок управления

(6) Блок управления трансмиссии

(TCM)

(10) Одометр/счетчик пройденного пути

(2) Блок управления двигателем (ECM)

(11) Датчик угловой скорости рыскания

(3) Блок управления автоматическим

кондиционером

(7)
(8)

(9)

Комбинация приборов
Датчик угла поворота рулевого
колеса
Блок управления системой VDC
и механизм гидравлического уп-
равления (в моторном отсеке)

(12) Центральный дисплей (дисплей

системы навигации или мультиин-
формационный дисплей)

(4) Блок управления системы дистан-

ционного управления замками ав-
томобиля (антенна)

(5) Панель управления кондиционером

LAN00181

(8)

(6)

(1)

(11)

(2)

(3)

(12)

(7),(10)

(4)

(9)

(5)
