Subaru B9 Tribeca (2007 год). Руководство - часть 468

EI-10

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

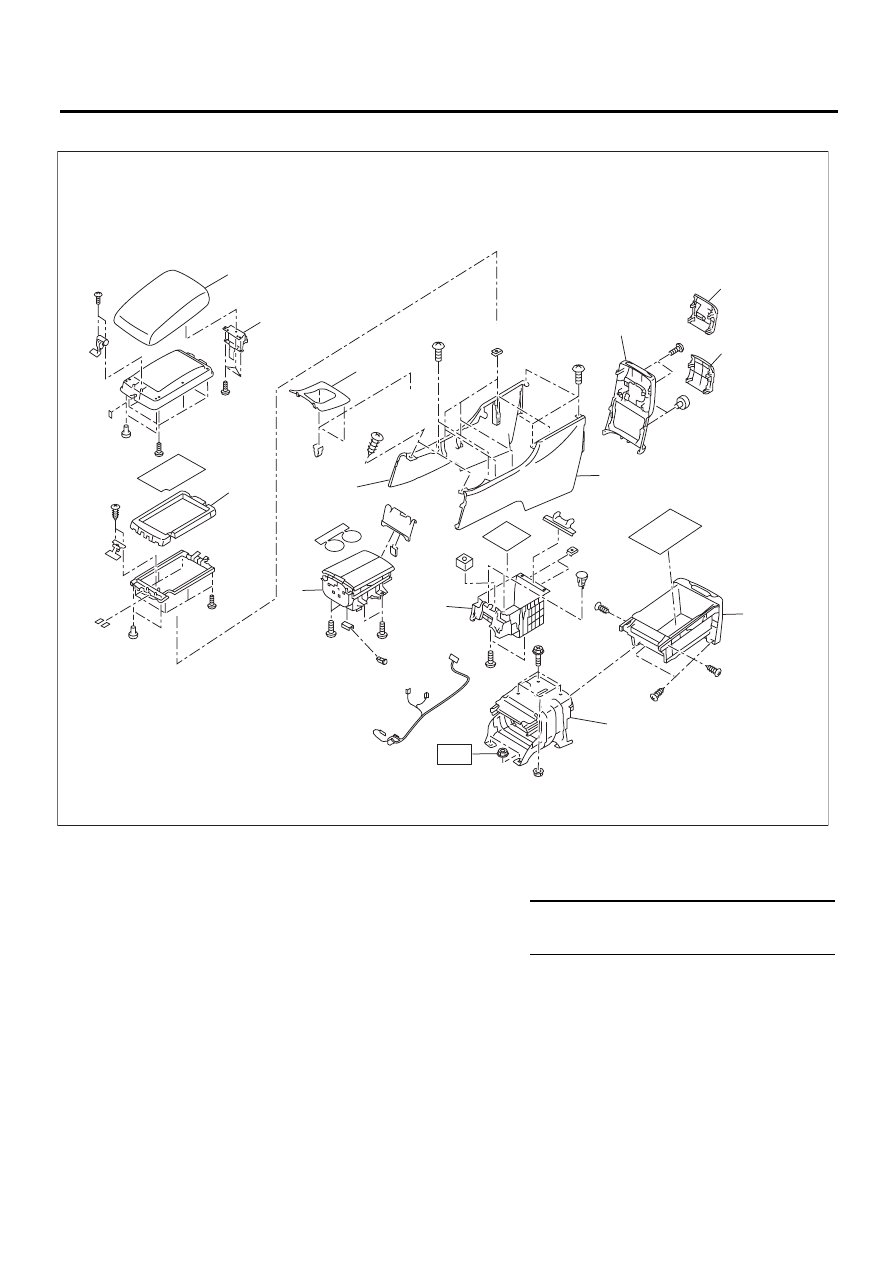

11.ЯЩИК КОНСОЛИ

(1)

Верхняя крышка консоли

(7)

Карман консоли

(11)

Крышка задней панели

(2)

Петля крышки

(8)

Каркас консоли

(12)

Нижний карман консоли

(3)

Нижняя крышка консоли

(9)

Задняя панель консоли





(4)

Передняя панель консоли

(10)

Крышка задней панели (с охла-
дительной установкой для пас-
сажиров задних сидений)

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(5)

Боковая панель консоли

T: 6,5 (0,66, 4,79)

(6)

Узел подстаканника

EI-01705

(1)

(2)

(3)

(4)

(5)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

T

EI-11

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

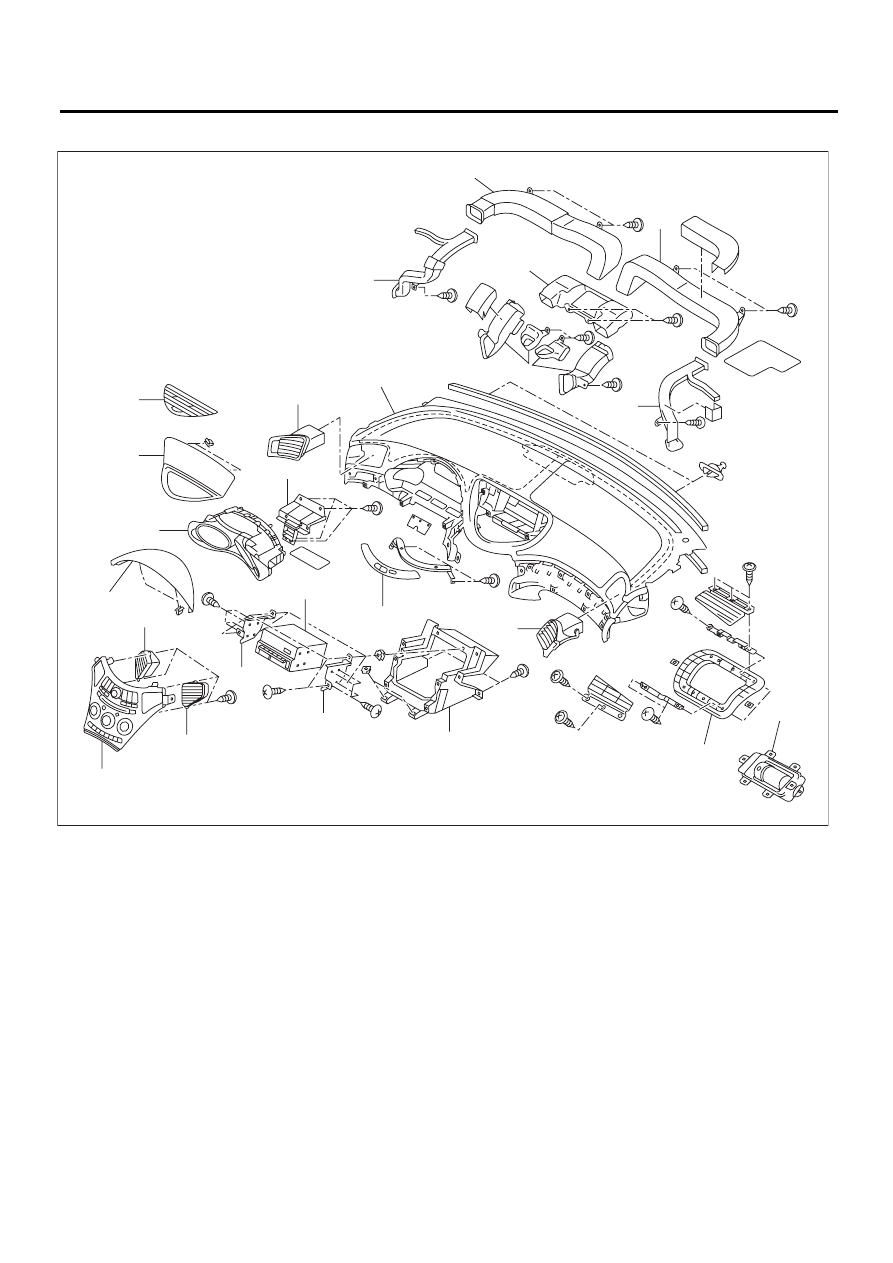

12.ПАНЕЛЬ ПРИБОРОВ

(1)

Верхняя вентиляционная ре-
шетка

(7)

Боковая вентиляционная ре-
шетка

(12)

Кронштейн крепления аудиосис-
темы

(2)

Крышка дисплея

(8)

Приборная стойка

(13)

Центральная рама консоли

(3)

Узел комбинации приборов

(9)

Узел верхней панели приборов

(14)

Воздуховод системы вентиляции

(4)
(5)

(6)

Козырек комбинации приборов
Центральная вентиляционная
решетка
Панель управления

(10)
(11)

Верхний щиток управления
Узел аудиосистемы

(15)

Стойка подушки безопасности пе-
реднего пассажира

(16)

Узел модуля подушки безопас-
ности переднего пассажира

(13)

(15)

(16)

(14)

(14)

(14)

(14)

(14)

(14)

(12)

(12)

(11)

(10)

(7)

(5)

(5)

(4)

(3)

(2)

(1)

(7)

(8)

(9)

(6)

EI-01538

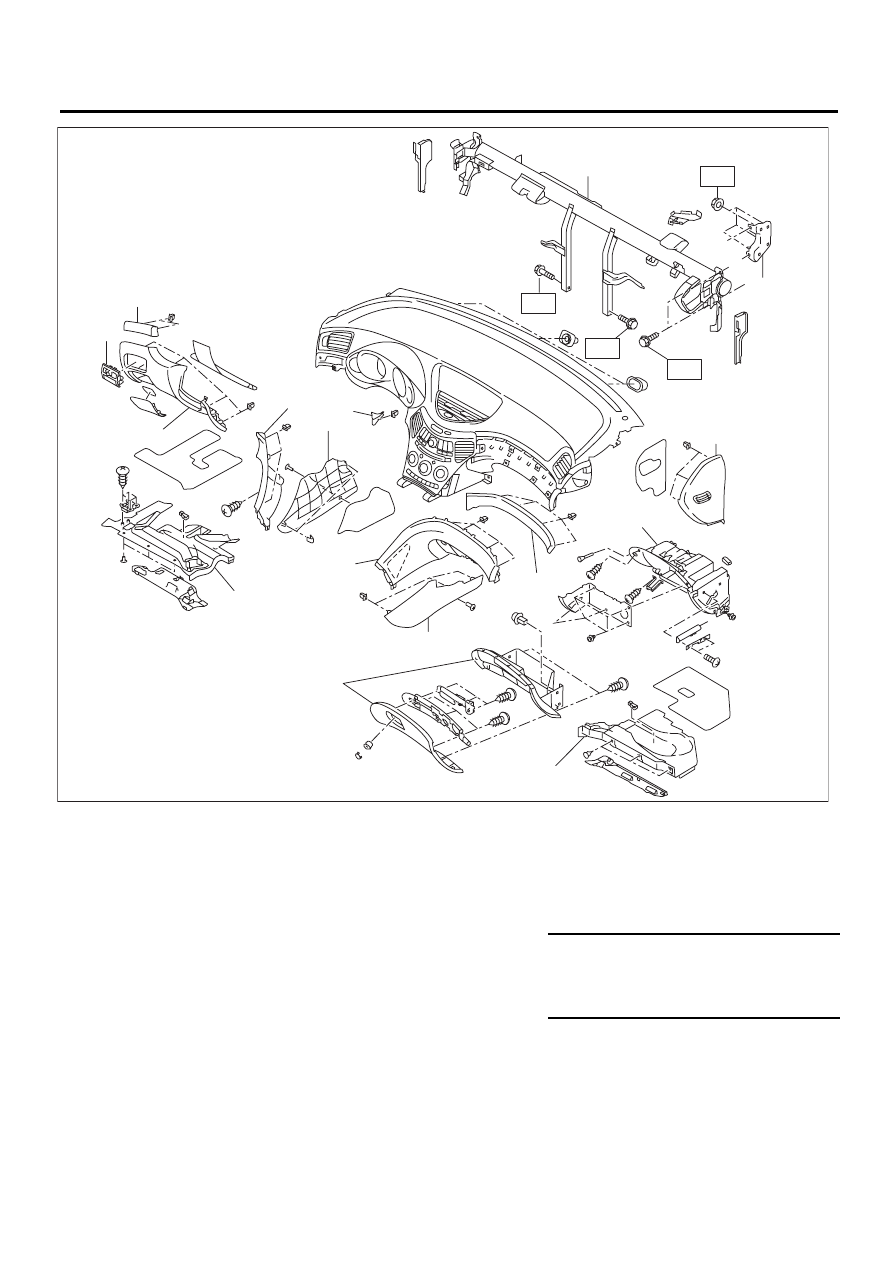

EI-12

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

(1)
(2)
(3)

(4)

(5)

Левая декоративная накладка
Узел переключателя
Верхняя часть нижней крышки
панели приборов
Нижняя часть нижней крышки
панели приборов
Боковая панель консоли, вер-
хняя, левая

(6)

(7)

(8)

(9)

(10)
(11)
(12)

Боковая панель консоли, левая,
нижняя
Центральная декоративная на-
кладка
Боковая панель консоли, верх-
няя, правая
Боковая панель консоли, нижняя
правая
Правая декоративная накладка
Крышка отделения для перчаток
Нижняя крышка отделения для
перчаток

(13) Боковая крышка панели приборов

(14) Панель отделения для перчаток

(15) Узел опорной балки рулевой колонки

(16) Кронштейн опорной балки рулевой ко-

лонки

Момент затяжки: Нм (кгс-м, фунт-сила фут)

T: 25 (25,5, 18)

EI-01704

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(15)

(16)

(14)

T

T

T

T

EI-13

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

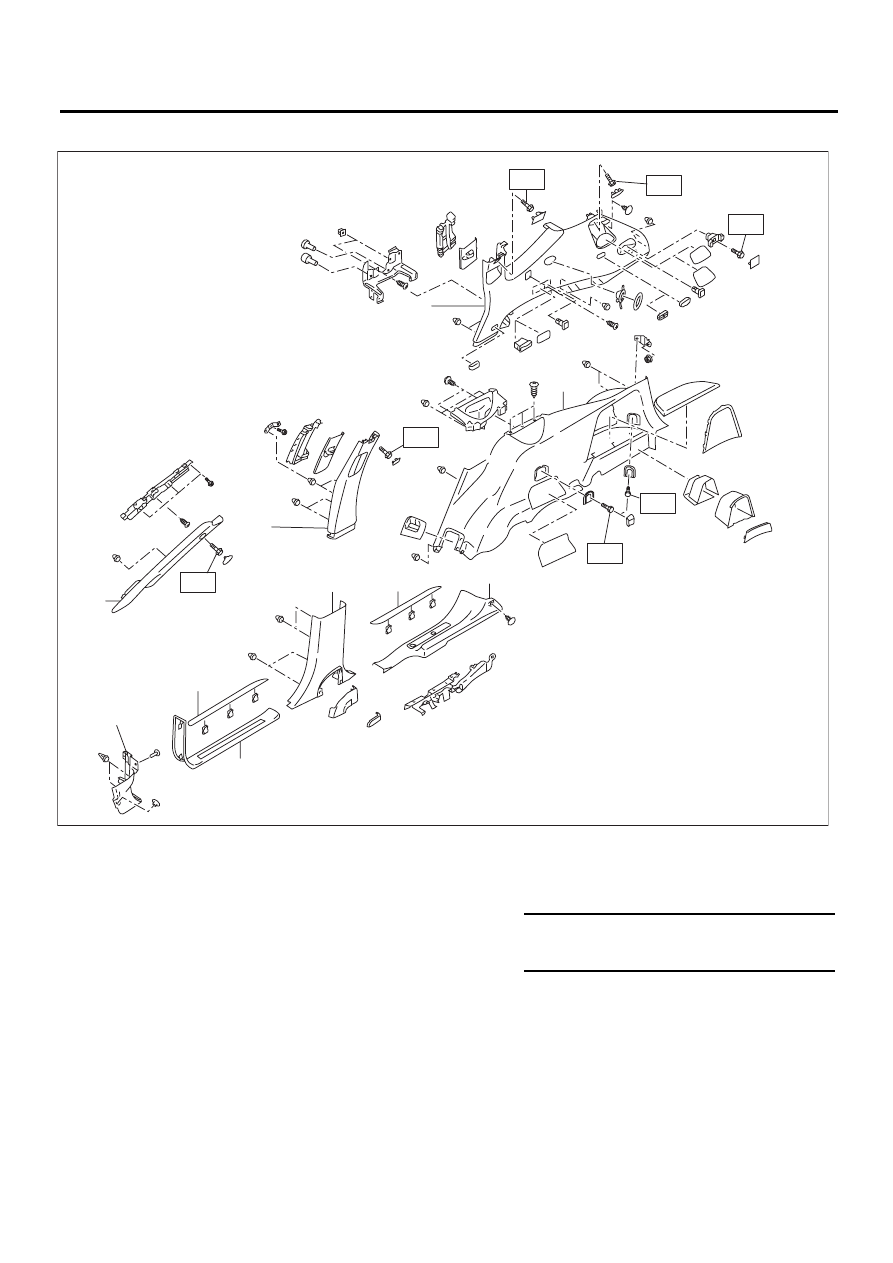

13.БОКОВАЯ ВНУТРЕННЯЯ ОТДЕЛКА

(1) Верхняя внутренняя отделка

передней стойки

(6) Нижняя внутренняя отделка

центральной стойки

(10)

Нижняя внутренняя отделка задней
четверти

(2) Верхняя внутренняя отделка

средней стойки

(7)
(8)
(9)



Задняя накладка
Накладка задней двери
Верхняя внутренняя отделка
задней четверти






(3) Нижняя внутренняя отделка

передней стойки

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(4)
(5)

Передняя накладка
Накладка передней двери

T: 7,5 (0,76, 5,4)





EI-01540

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

T

T

T

T

T

T

T
