EI-6

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

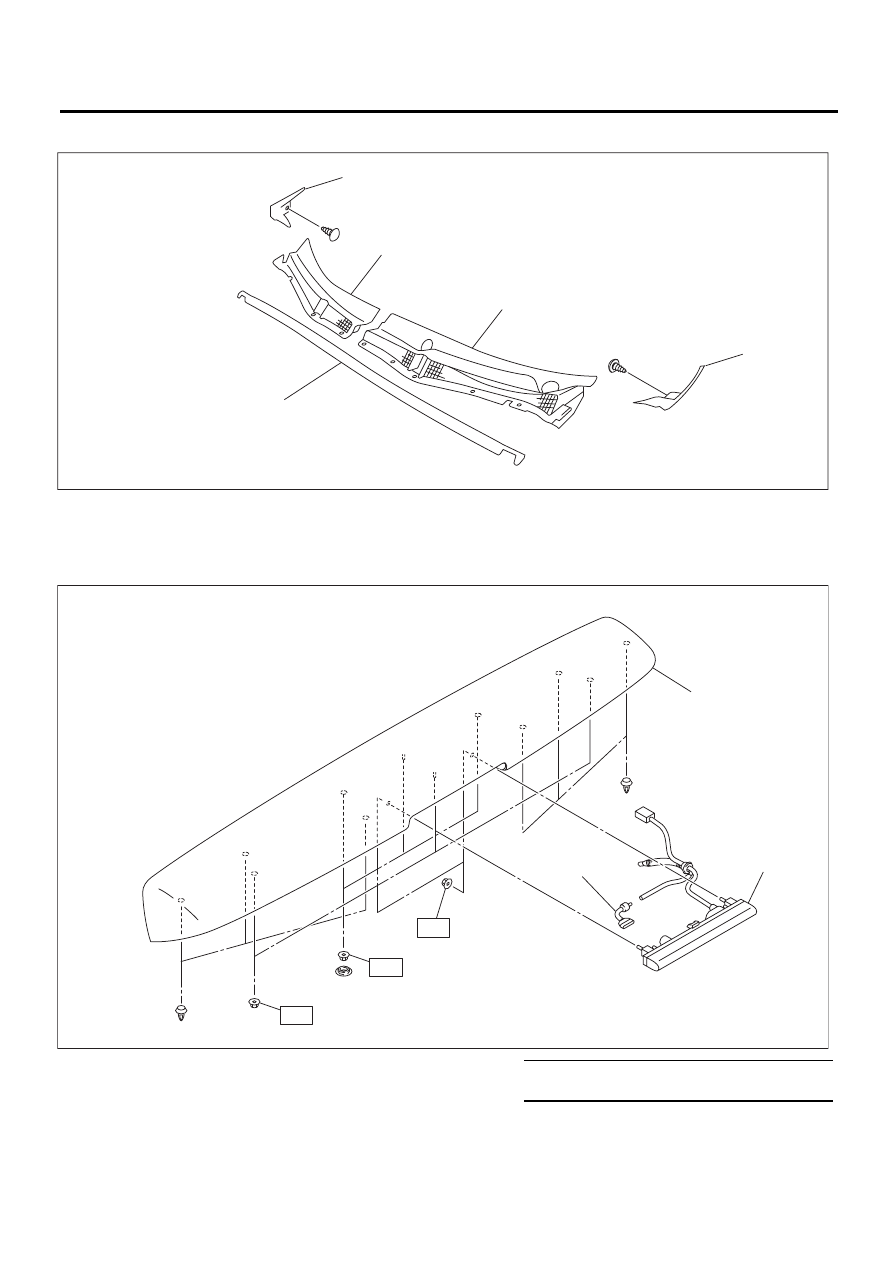

6. КРЫШКА КАПОТА

7. СПОЙЛЕР КРЫШИ

(1)

Уплотнитель

(3)

Левая панель капота

(4)

Боковая панель капота

(2)

Правая панель капота









(1)

Спойлер крыши

(3)

Форсунка стеклоомывателя

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Верхний стоп-сигнал





T: 4,5 (0,46, 3,32)

EI-01253

(4)

(4)

(3)

(2)

(1)

T

T

T

(2)

(3)

(1)

EI-01698

EI-7

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

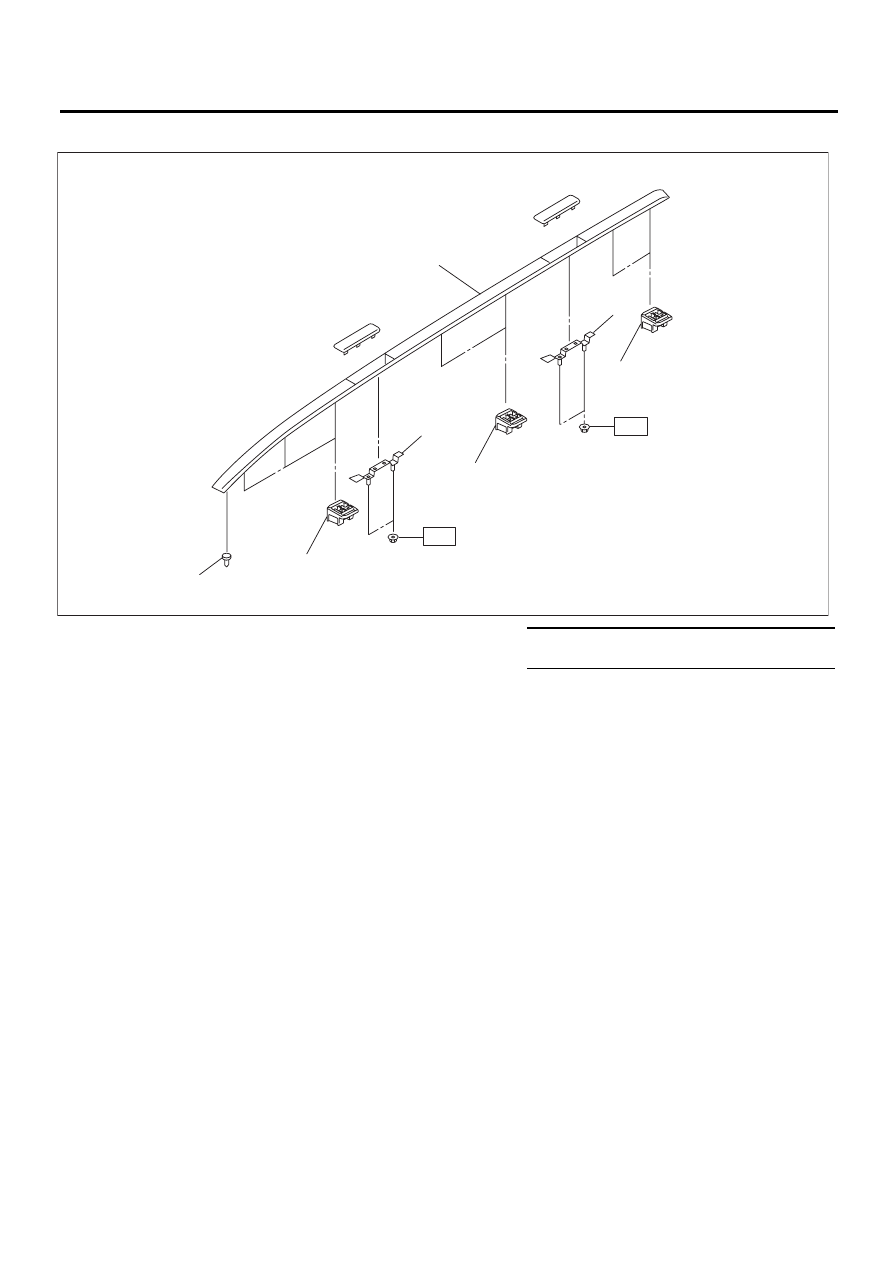

8. МОЛДИНГ КРЫШИ

(1)

Молдинг крыши

(3)

Крепежная деталь

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Крепление багажника крыши

(4)

Заклепка

T: 10 (1,0, 7,23)

T

T

(2)

(3)

(4)

(1)

(2)

(3)

(3)

EI-01699

EI-8

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

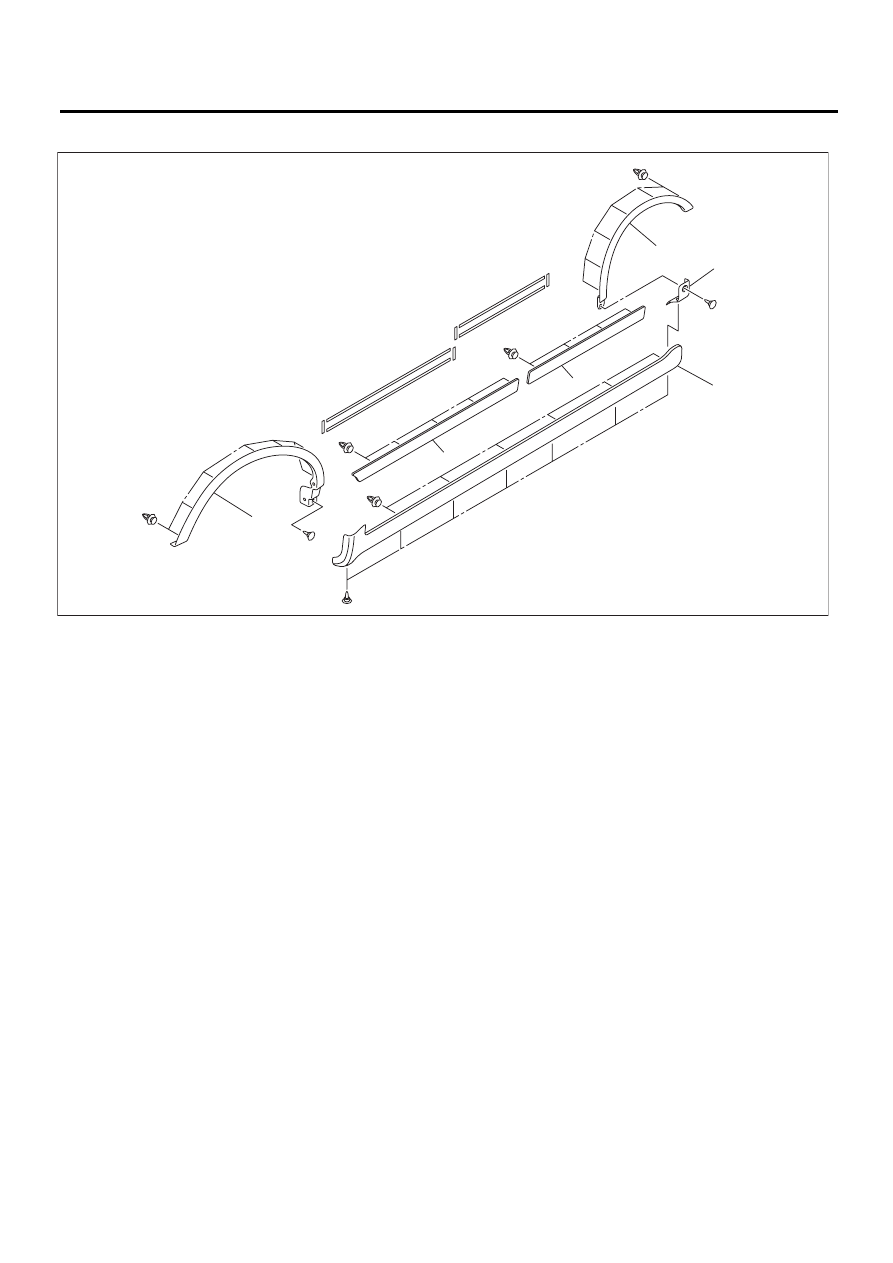

9. БОКОВАЯ ДЕКОРАТИВНАЯ НАКЛАДКА

(1)

Декоративная накладка перед-
него крыла

(3)

Декоративная накладка задней
двери

(5)

Декоративная накладка задней
четверти

(2)

Декоративная накладка пере-
дней двери

(4)

Декоративная накладка порога

(6)

Концевая крышка декоратив-
ной накладки

EI-01256

(1)

(2)

(3)

(6)

(4)

(5)

EI-9

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

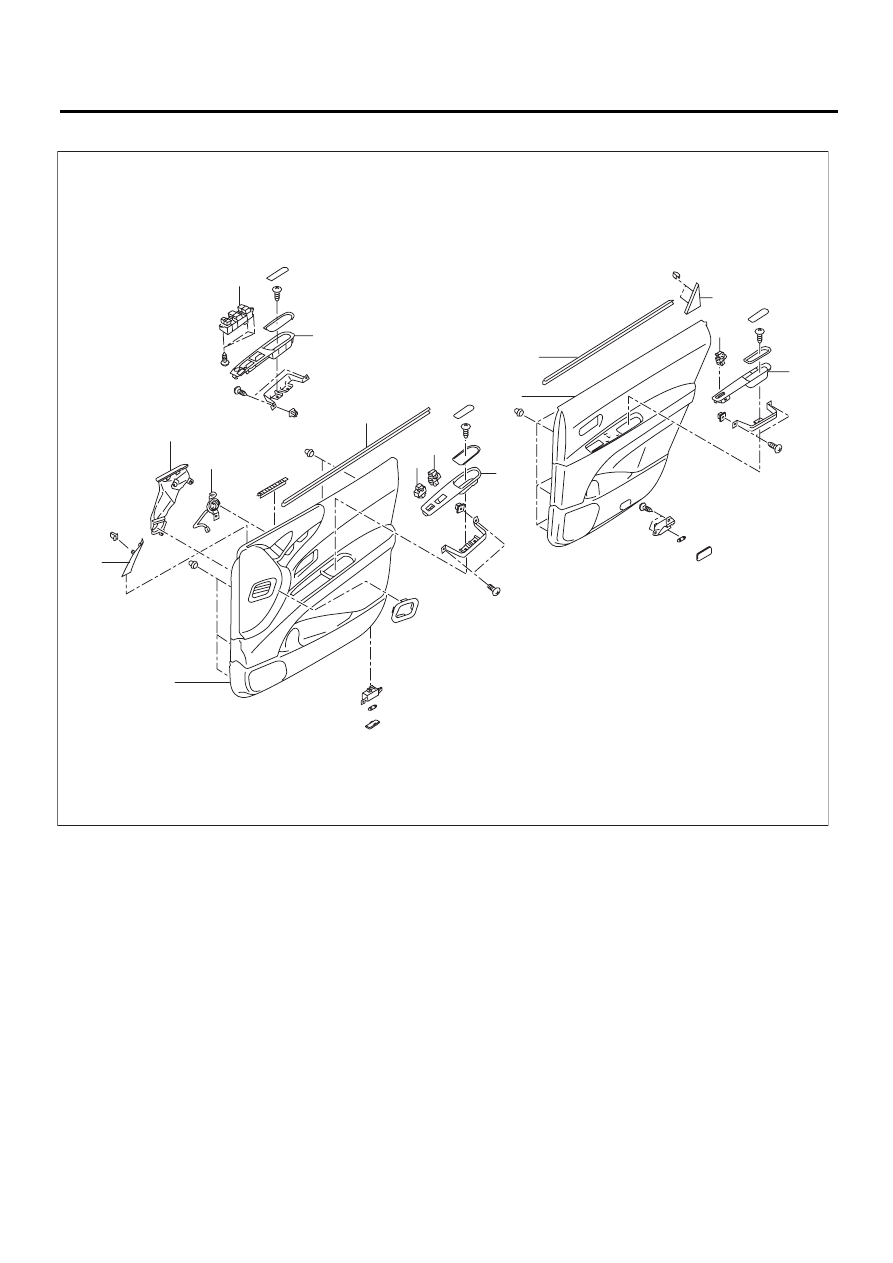

10.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРИ

(1)

Внутренняя отделка передней
двери

(5)

Уплотнитель

(8)

Вспомогательный переключа-
тель электростеклоподъемника

(2)
(3)

(4)

Накладка усилительной косынки
Воздуховод обогрева ветрового
стекла
Высокочастотный динамик

(6)

Крышка блока кнопок управле-
ния электростеклоподъемника

(9)

Узел главного переключателя
электростеклоподъемников

(7)

Выключатель замка двери

(10)

Внутренняя отделка задней
двери





EI-01533

(1)

(2)

(3)

(4)

(5)

(5)

(6)

(6)

(6)

(2)

(8)

(7)

(8)

(9)

(10)
