Subaru B9 Tribeca (2007 год). Руководство - часть 446

SE-20

Система подогрева сиденья

СИДЕНЬЯ

5. Система подогрева

сиденья

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Обратитесь к разделу WI. <См. WI-137, МО-
ДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ,
СИДЕНЬЕ ВОДИТЕЛЯ (С ФУНКЦИЕЙ ПАМЯ-
ТИ), ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система сиде-
нья с электроприводом.>

B: СНЯТИЕ

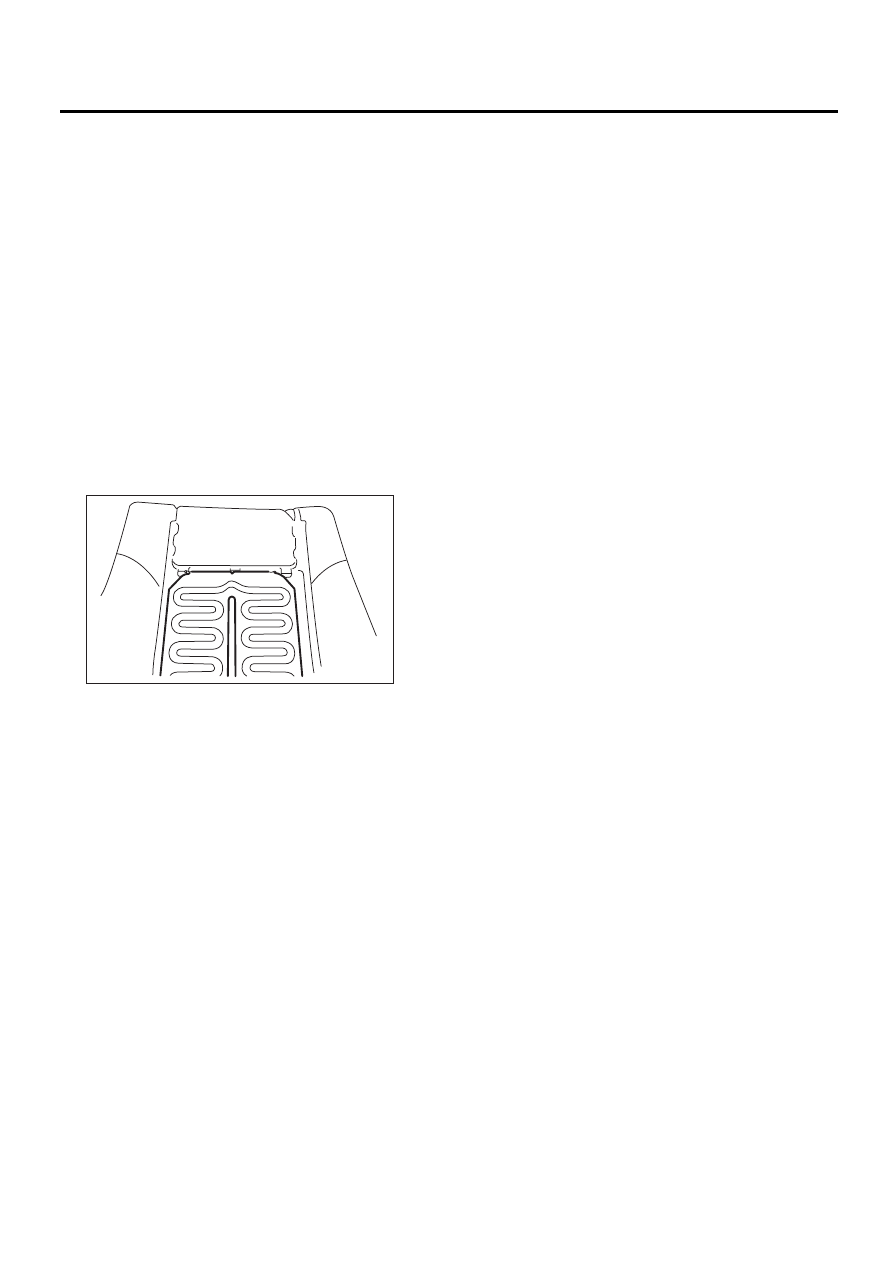

1. БЛОК ПОДОГРЕВАТЕЛЯ СИДЕНЬЯ

1) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите чехол спинки переднего сиденья и
чехол подушки сиденья. <См. SE-7, РАЗБОР-
КА, Переднее сиденье.>
3) Снимите крепежное кольцо, а затем сними-
те блок подогревателя сиденья.

2. ПЕРЕКЛЮЧАТЕЛЬ ПОДОГРЕВАТЕЛЯ
СИДЕНЬЯ

Переключатель подогревателя сиденья нахо-
дится на панели управления. <См. AC-33, СНЯ-
ТИЕ, Панель управления.>

C: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SE-00082

SE-21

Система сиденья с электроприводом

СИДЕНЬЯ

6. Система сиденья

с электроприводом

A: СНЯТИЕ

ОСТОРОЖНО:
Если возникает необходимость снятия пе-
реднего сиденья, отсоедините провод мас-
сы от аккумулятора и выждите не менее 20
секунд перед тем, как приступить к отсо-
единению разъема жгута проводов модуля
боковой подушки безопасности.

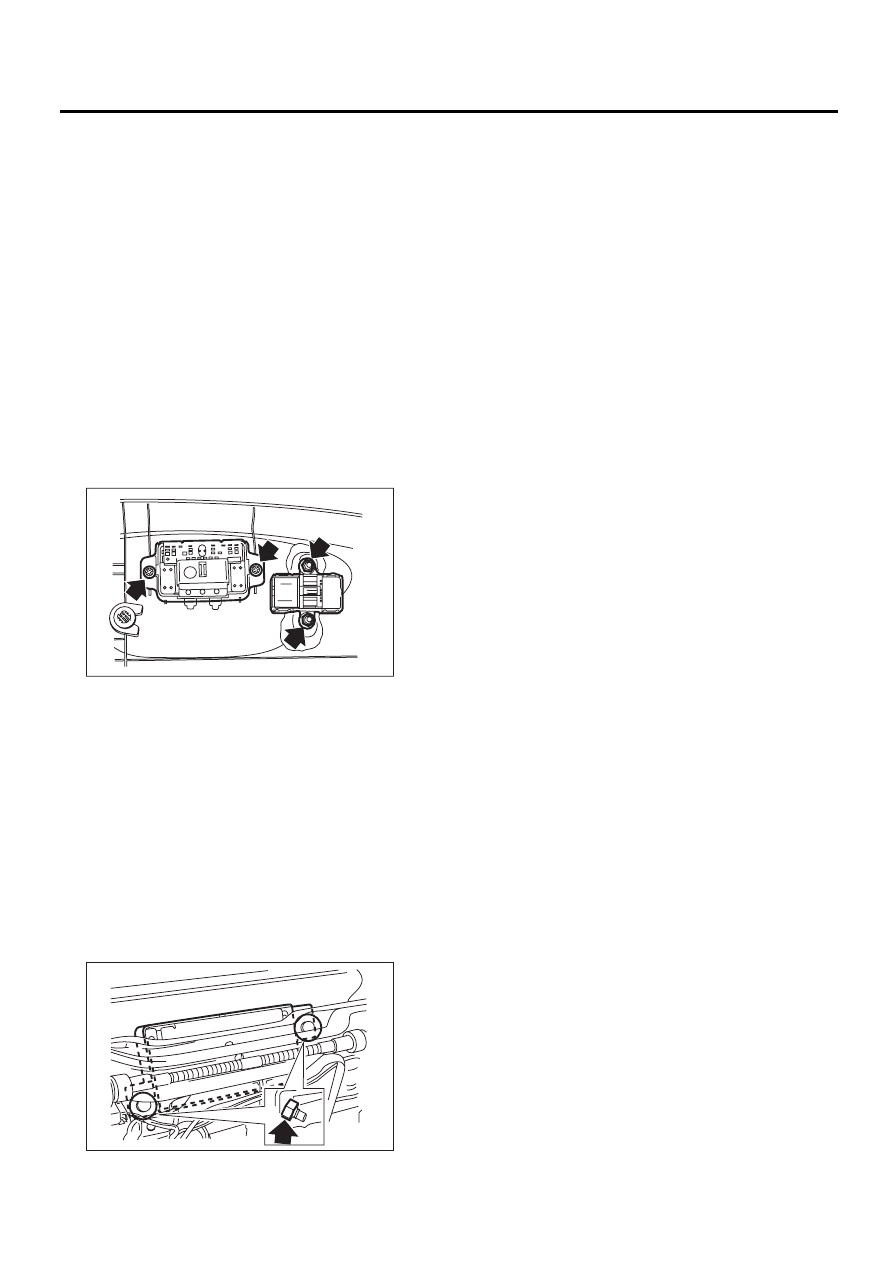

1. ПЕРЕКЛЮЧАТЕЛЬ ИЗМЕНЕНИЯ
ПОЛОЖЕНИЙ СИДЕНЬЯ

1) Отсоедините разъемы и снимите наружную
боковую накладку сиденья. <См. SE-7, РАЗ-
БОРКА, Переднее сиденье.>
2) Отверните винты, чтобы снять узел блока пе-
реключателей изменения положений сиденья.

ПРИМЕЧАНИЕ:
Процедура снятия блока кнопок памяти поло-
жений сиденья аналогична процедуре снятия
блока переключателей изменения положений
сиденья.

2. БЛОК ПАМЯТИ
(СИДЕНЬЕ С ФУНКЦИЕЙ ПАМЯТИ
ПОЛОЖЕНИЙ СИДЕНЬЯ)

1) Поднимите подушку сиденья, приведя в
действие переключатель изменения положе-
ний сиденья.
2) Снимите переднее сиденье с автомобиля.
3) Отверните гайку, после чего снимите блок
памяти.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Если на сиденье предусмотрена функция па-
мяти положений сиденья, то после установки
обязательно проведите инициализацию моду-
ля памяти. <См. SE-39, РЕГУЛИРОВКА, Систе-
ма сиденья с электроприводом.>
• После замены сиденья с функцией памяти
положений сиденья или блока памяти проверь-
те следующие моменты.

1. Функция памяти восстанавливается после
поворота замка зажигания в положение ON и
переводе рычага селектора в положение “P”.
2. Функция памяти не восстанавливается
после поворота замка зажигания в положе-
ние ON и переводе рычага селектора в поло-
жение, отличное от “P”.

C: ПРОВЕРКА

1. ЭЛЕКТРИЧЕСКАЯ СХЕМА

• Модель с левосторонним управлением

• Сиденье водителя (без функции памяти
положений сиденья) <См. WI-136, МОДЕЛЬ
С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, СИ-
ДЕНЬЕ ВОДИТЕЛЯ (БЕЗ ФУНКЦИИ ПАМЯ-
ТИ ПОЛОЖЕНИЙ СИДЕНЬЯ), ЭЛЕКТРИ-
ЧЕСКАЯ СХЕМА, Система сиденья с элект-
роприводом.>
• Сиденье водителя (с функцией памяти по-
ложений сиденья) <См. WI-137, МОДЕЛЬ С
ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, СИДЕ-
НЬЕ ВОДИТЕЛЯ (С ФУНКЦИЕЙ ПАМЯТИ
ПОЛОЖЕНИЙ СИДЕНЬЯ), ЭЛЕКТРИЧЕС-
КАЯ СХЕМА, Система сиденья с электро-
приводом.>
• Сиденье переднего пассажира <См. WI-

138, МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВ-
ЛЕНИЕМ, СИДЕНЬЕ ПЕРЕДНЕГО ПАССА-
ЖИРА, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
сиденья с электроприводом.>

• Модель с правосторонним управлением

• Сиденье водителя (без функции памяти
положений сиденья) <См. WI-139, МОДЕЛЬ
С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ,
СИДЕНЬЕ ВОДИТЕЛЯ (БЕЗ ФУНКЦИИ ПА-
МЯТИ ПОЛОЖЕНИЙ СИДЕНЬЯ), ЭЛЕКТРИ-
ЧЕСКАЯ СХЕМА, Система сиденья с элект-
роприводом.>
• Сиденье водителя (с функцией памяти по-
ложений сиденья) <См. WI-140, МОДЕЛЬ С
ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ, СИ-
ДЕНЬЕ ВОДИТЕЛЯ (С ФУНКЦИЕЙ ПАМЯТИ
ПОЛОЖЕНИЙ СИДЕНЬЯ), ЭЛЕКТРИЧЕС-
КАЯ СХЕМА, Система сиденья с электро-
приводом.>

SE-00686

SE-00687

SE-22

Система сиденья с электроприводом

СИДЕНЬЯ

• Сиденье переднего пассажира <См. WI-

141, МОДЕЛЬ С ПРАВОСТОРОННИМ УП-
РАВЛЕНИЕМ, СИДЕНЬЕ ПЕРЕДНЕГО ПАС-
САЖИРА, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема сиденья с электроприводом.>

2. ПРИЗНАК НЕИСПРАВНОСТИ

• Сиденье водителя (без функции запомина-
ния положений)

• Сиденье водителя (с функцией памяти поло-
жений сиденья)

• Сиденье переднего пассажира

Проявление неисправности

Критерии

Сбой в работе всех функций.
<См. SE-24,СБОЙ В РАБОТЕ
ВСЕХ ФУНКЦИЙ (СИДЕНЬЕ
ВОДИТЕЛЯ, БЕЗ ФУНКЦИИ
ПАМЯТИ ПОЛОЖЕНИЙ СИ-
ДЕНЬЯ), ПРОВЕРКА, Система
сиденья с электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Жгут проводов кузова

Сбой в работе части функций.
<См. SE-25, СБОЙ В РАБОТЕ
НЕКОТОРЫХ ЭЛЕКТРОДВИ-
ГАТЕЛЕЙ (СИДЕНЬЕ ВОДИ-
ТЕЛЯ, БЕЗ ФУНКЦИИ ПАМЯ-
ТИ ПОЛОЖЕНИЙ СИДЕНЬЯ),
ПРОВЕРКА, Система сиденья
с электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Соответствующий
электродвигатель

Проявление неисправности

Критерии

Сбой при работе в ручном ре-
жиме.
<См. SE-29, СБОЙ ПРИ РА-
БОТЕ В РУЧНОМ РЕЖИМЕ
(СИДЕНЬЕ ВОДИТЕЛЯ, С
ФУНКЦИЕЙ ПАМЯТИ ПОЛО-
ЖЕНИЙ СИДЕНЬЯ), ПРО-
ВЕРКА, Система сиденья с
электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Жгут проводов кузова
• Соответствующий
электродвигатель и
шифратор

Сбой в работе части функций.
<См. SE-30, СБОЙ В РАБОТЕ
НЕКОТОРЫХ ЭЛЕКТРОДВИ-
ГАТЕЛЕЙ (СИДЕНЬЕ ВОДИ-
ТЕЛЯ, С ФУНКЦИЕЙ ПАМЯ-
ТИ ПОЛОЖЕНИЙ СИДЕНЬЯ),
ПРОВЕРКА, Система сиденья
с электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Соответствующий
электродвигатель и
шифратор
• Блок памяти

Сбой при вводе положения
сиденья в память
<См. SE-34, СБОЙ ПРИ ВВО-
ДЕ ПОЛОЖЕНИЯ СИДЕНЬЯ
В ПАМЯТЬ (СИДЕНЬЕ ВОДИ-
ТЕЛЯ, С ФУНКЦИЕЙ ПАМЯ-
ТИ ПОЛОЖЕНИЙ СИДЕНЬЯ),
ПРОВЕРКА, Система сиденья
с электроприводом.>

• Блок кнопок памяти
положений сиденья
• Жгут проводов элект-
ропривода сиденья
• Блок памяти

Невозможность восстановле-
ния положения сиденья
<См. SE-35, НЕВОЗМОЖ-
НОСТЬ ВОССТАНОВЛЕНИЯ
ПОЛОЖЕНИЯ СИДЕНЬЯ (СИ-
ДЕНЬЕ ВОДИТЕЛЯ, С ФУНК-
ЦИЕЙ ПАМЯТИ ПОЛОЖЕ-
НИЙ СИДЕНЬЯ), ПРОВЕРКА,
Система сиденья с электро-
приводом.>

• Блок кнопок памяти
положений сиденья
• Блок памяти
• Электродвигатель и
шифратор

Невозможность инициализа-
ции блока памяти
<См. SE-36, НЕВОЗМОЖ-
НОСТЬ ИНИЦИАЛИЗАЦИИ
БЛОКА ПАМЯТИ, ПРОВЕРКА,
Система сиденья с электро-
приводом.>

• Жгут проводов элект-
ропривода сиденья
• Блок памяти

Проявление неисправности

Критерии

Сбой в работе всех функций.
<См. SE-36,СБОЙ В РАБОТЕ
ВСЕХ ФУНКЦИЙ (СИДЕНЬЕ
ПЕРЕДНЕГО ПАССАЖИРА),
ПРОВЕРКА, Система сиденья
с электроприводом.>

• Переключатель измене-
ния положений сиденья
• Жгут проводов электро-
привода сиденья
• Жгут проводов кузова

Сбой в работе части функций.
<См. SE-37, СБОЙ В РАБОТЕ
НЕКОТОРЫХ ЭЛЕКТРОДВИ-
ГАТЕЛЕЙ (СИДЕНЬЕ ПЕРЕД-
НЕГО ПАССАЖИРА), ПРО-
ВЕРКА, Система сиденья с
электроприводом.>

• Переключатель измене-
ния положений сиденья
• Жгут проводов электро-
привода сиденья
• Соответствующий элект-
родвигатель

Проявление неисправности

Критерии

SE-23

Система сиденья с электроприводом

СИДЕНЬЯ

3. ПРОВЕРКА БЛОКА
ПЕРЕКЛЮЧАТЕЛЕЙ ИЗМЕНЕНИЯ
ПОЛОЖЕНИЙ СИДЕНЬЯ

Измерьте сопротивление между клеммами
разъемов, изменив положение каждого пере-
ключателя.
• Сиденье водителя (без функции запомина-
ния положений)

• Сиденье водителя (с функцией памяти поло-
жений сиденья)

• Сиденье переднего пассажира

Положение переключа-

теля

Клемма №

Номинальное

значение

Продольное перемеще-

ние сиденья вперед

7 и 14
8 и 13

Менее 10 Ом

Продольное перемеще-

ние сиденья назад

7 и 13
8 и 14

Менее 10 Ом

Наклон подушки сиде-

нья вверх

7 и 2
8 и 1

Менее 10 Ом

Наклон подушки сиде-

нья вниз

7 и 1
8 и 2

Менее 10 Ом

Подъем сиденья

7 и 5
8 и 6

Менее 10 Ом

Опускание сиденья

7 и 6
8 и 5

Менее 10 Ом

Наклон спинки сиденья

вперед

7 и 3
8 и 4

Менее 10 Ом

Наклон спинки сиденья

7 и 4
8 и 3

Менее 10 Ом

5 4

8 7

2 1

14 13

SE-00682

Положение

переключателя

Клемма №

Номинальное

значение

Продольное переме-

щение сиденья вперед

13 и 7

Менее 10 Ом

Продольное переме-

щение сиденья назад

14 и 7

Менее 10 Ом

Наклон подушки сиде-

нья вверх

5 и 7

Менее 10 Ом

Наклон подушки сиде-

нья вниз

6 и 7

Менее 10 Ом

Подъем сиденья

2 и 7

Менее 10 Ом

Опускание сиденья

1 и 7

Менее 10 Ом

Наклон спинки сиде-

нья вперед

4 и 7

Менее 10 Ом

Наклон спинки сиде-

нья назад

3 и 7

Менее 10 Ом

Положение

переключателя

Клемма №

Номиналь-

ное значение

Продольное перемеще-

ние сиденья вперед

7 и 13
8 и 14

Менее 10 Ом

Продольное перемеще-

ние сиденья назад

7 и 14
8 и 13

Менее 10 Ом

Наклон спинки сиденья

вперед

7 и 4
8 и 3

Менее 10 Ом

Наклон спинки сиденья

7 и 3
8 и 4

Менее 10 Ом

5 4

8 7

2 1

14 13

SE-00682

5 4

8 7

2 1

14 13

SE-00682
