GW-26

Система обогревателя заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

16.Система обогревателя

заднего стекла

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-227, Система обогревателя заднего
стекла.>

B: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Настройку параметров системы обогревателя
заднего стекла можно осуществить при помо-
щи Subaru Select Monitor.

Проявление

неисправности

Порядок устранения

Не работает
обогреватель
заднего стек-
ла.

1. Предохранитель (M/B № 10) (F/B №
22)
2. Реле обогревателя заднего стекла
3. Выключатель обогревателя заднего
стекла.
4. Конденсатор обогревателя заднего
стекла
5. Нагревательный элемент
6. Жгут проводов
7. Центральный блок управления

Название

системы

Начальная

настройка

Возможные индивиду-

альные настройки

Таймер обог-
ревателя зад-
него стекла

Выключение
через 15 мин.

Чередование 15 минут
работы с 2 минутами
перерыва.

GW-27

Обогреватель заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

17.Обогреватель заднего

стекла

A: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

ОСТОРОЖНО:
Перед проведением проверки определите,
установлена ли у таймера обогревателя
заднего стекла заводская или индивиду-
альная настройка.
1) Используя Subaru Select Monitor, проверьте
наличие входного сигнала при изменении поло-
жения переключателя обогревателя заднего
стекла.

(1) Подсоедините Subaru Select Monitor к
разъему канала передачи данных.
(2) Переведите замок зажигания в положе-
ние ON.
(3) Выберите в главном меню пункт {Integ.
unit}.
(4) Выберите пункт {Current Data Display &
Save}.
(5) Считайте данные по переключателю
обогревателя заднего стекла.

2) Переведите переключатель обогревателя
заднего стекла в положение ON и проверьте,
перейдет ли он в положение OFF через 15 ми-
нут, или будут чередоваться циклы из 15 минут
работы и 2 минут паузы.
3) Если переключатель обогревателя заднего
стекла переходит в положение OFF на этапе
шага 2), описанного выше, это свидетельствует
о нормальной работе. Если чередуются циклы
из 15 минут работы и 2 минут паузы, замените
центральный блок управления.

2. ПРОВЕРКА НАГРЕВАТЕЛЬНОГО
ЭЛЕМЕНТА

ОСТОРОЖНО:
Для удаления со стекла грязи используйте
кусок сухой и мягкой ткани. Во избежание
повреждения нагревательного элемента,
перемещайте кусок ткани вдоль него.
1) Переведите замок зажигания в положение
ON.
2) Переведите переключатель обогревателя
заднего стекла в положение ON.

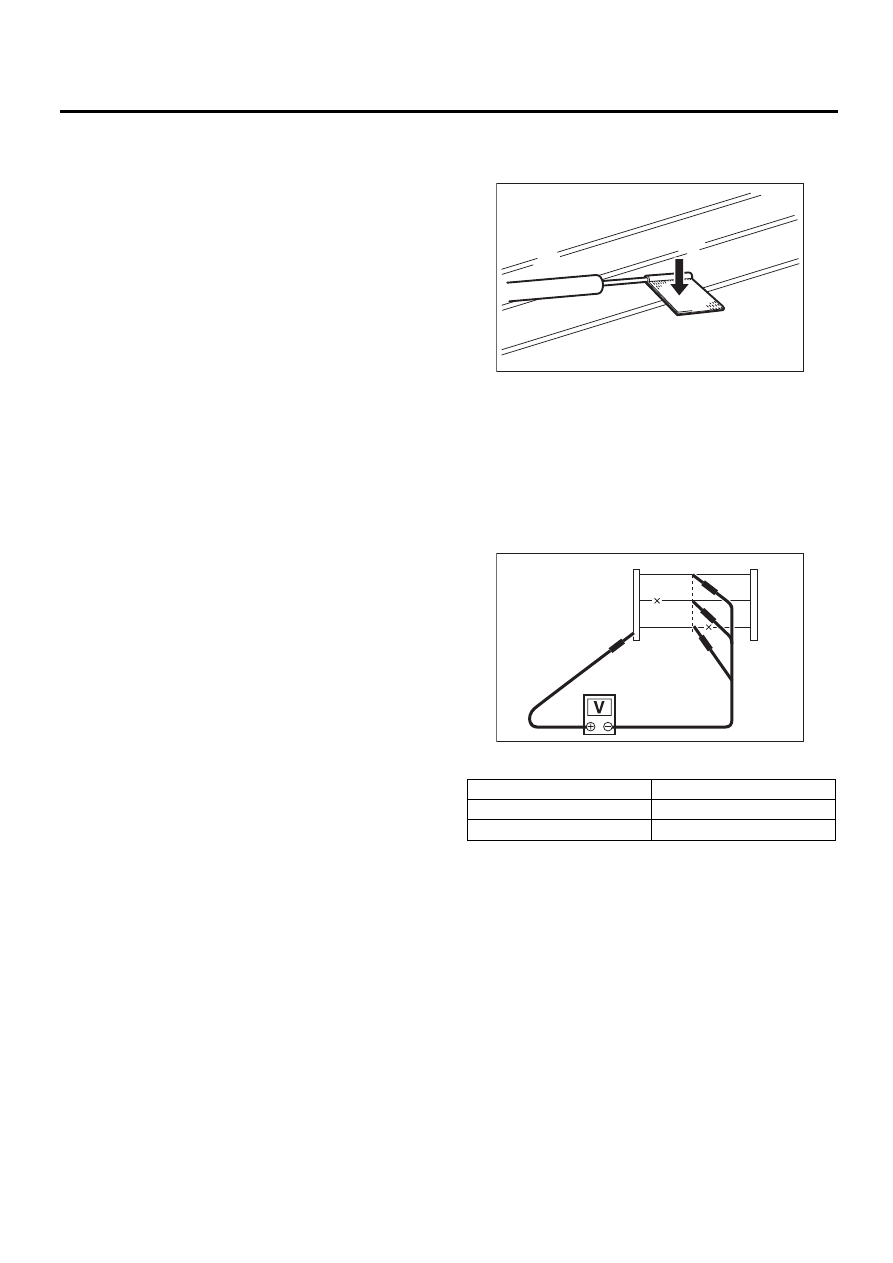

3) Оберните кончики щупа тестера алюминие-
вой фольгой, чтобы не повредить нагреватель-
ный элемент.

4) Измерьте напряжение нагревательного эле-
мента в центральной его части при помощи
вольтметра постоянного тока.

Стандартное напряжение:

Порядка 6 В

ПРИМЕЧАНИЕ:
• Если измеренное значение составляет 12
вольт, то имеет место разрыв цепи нагрева-
тельного элемента между центральной частью
нагревательного элемента и положительной
клеммой (+) щупа тестера.
• Если измеренное значение составляет 0 В, то
имеет место разрыв цепи между центральной
частью нагревательного элемента и массой.

(1) Щуп тестера
(2) Алюминиевая фольга
(3) Нагревательный элемент
(4) Нажать

(1) Центральная часть нагревательного элемента

Напряжение

Критерии

Порядка 6 В

Normal (Нормальное)

Около 12 В или 0 В

Разрыв цепи

GW-00076

(2)

(3)

(4)

(1)

GW-00077

(1)

GW-28

Обогреватель заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

5) Подключите щуп тестера положительного
вывода вольтметра к положительному выводу
нагревательного элемента и переместите щуп
тестера отрицательного вывода вдоль нагрева-
тельного элемента вплоть до конца его отрица-
тельного вывода. Если при перемещении щупа
тестера напряжение меняется от нуля до не-
скольких вольт, то имеет место разрыв цепи в
точке изменения напряжения.

B: РЕМОНТ

1) Произведите очистку участка обрыва при
помощи спирта или белого бензина.
2) Накройте обе стороны нагревательного эле-
мента тонкой пленкой.
3) Нанесите на участок разрыва цепи электро-
проводную серебряную пасту (DUPONT №
4817).

4) Проверьте нагревательный элемент после
ремонта.

(1) Участок разрыва цепи

(2) Тонкая пленка

(3) Поврежденный участок нагревательного элемента

(4) Электропроводная серебряная паста

(DUPONT № 4817)

GW-00078

(2)

(3)

(4)

(1)

GW-29

Стекло задней четверти

СТЕКЛА/ОКНА/ЗЕРКАЛА

18.Стекло задней четверти

A: СНЯТИЕ

Снимите заднее малое боковое стекло, выпол-
нив операции, предусмотренные для снятия
ветрового стекла. <См. GW-19, СНЯТИЕ, Вет-
ровое стекло.>

B: УСТАНОВКА

1) Установите резиновую прокладку.
2) Отрежьте головку наконечника и нанесите
клей на торцевую поверхность стекла, как по-
казано на рисунке.

3) Установите переднее малое боковое стек-
ло, выполнив операции, предусмотренные для
установки ветрового стекла. <См. GW-20, УС-
ТАНОВКА, Ветровое стекло.>
4) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания и
выдерживания автомобиля перед началом его
эксплуатации после вклеивания ветрового стек-
ла, соблюдайте требования инструкций или тех-
нологического руководства, предоставленных
фирмой-изготовителем клея.
5) После отвердения клея полейте наружные по-
верхности автомобиля водой, чтобы убедиться в
отсутствии протечек.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от силь-
ных ударных воздействий не менее трех дней.

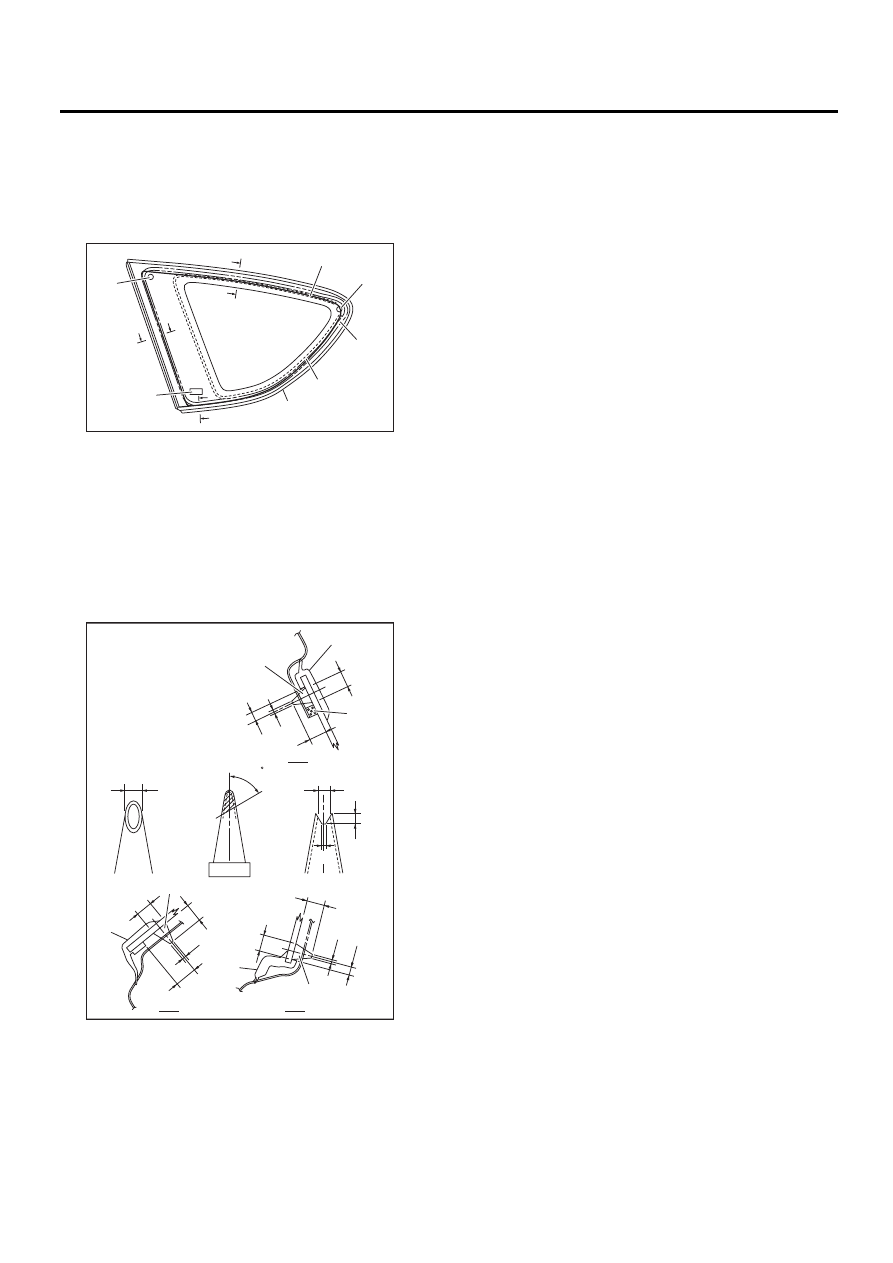

(1) Установочный штифт
(2) Резиновая прокладка
(3) Крепежная деталь
(4) Клей
(5) Облицовочный молдинг

(1) Резиновая прокладка
(2) Клей
(3) Облицовочный молдинг
(4) 8 мм (0,31 дюйма)
(5) 9 мм (0,35 дюйма)
(6) 2 мм (0,07 дюйма)
(7) 4 мм (0,15 дюйма)
(8) 11 мм (0,43 дюйма)
(9) 10 мм (0,39 дюйма)

GW-00500

(4)

(2)

(5)

(2)

(1)

(1)

(3)

C

B

B

B

C

A

A

GW-00501

(3)

(4)

(7)

(5)

(6)

(4)

(5)

(6)

(7)

(2)

(1)

(3)

(2)

(8)

(4)

(6)

(5)

(3)

(2)

A-A

C-C

B-B

(9)

(4)

(6)

(5)
