GW-18

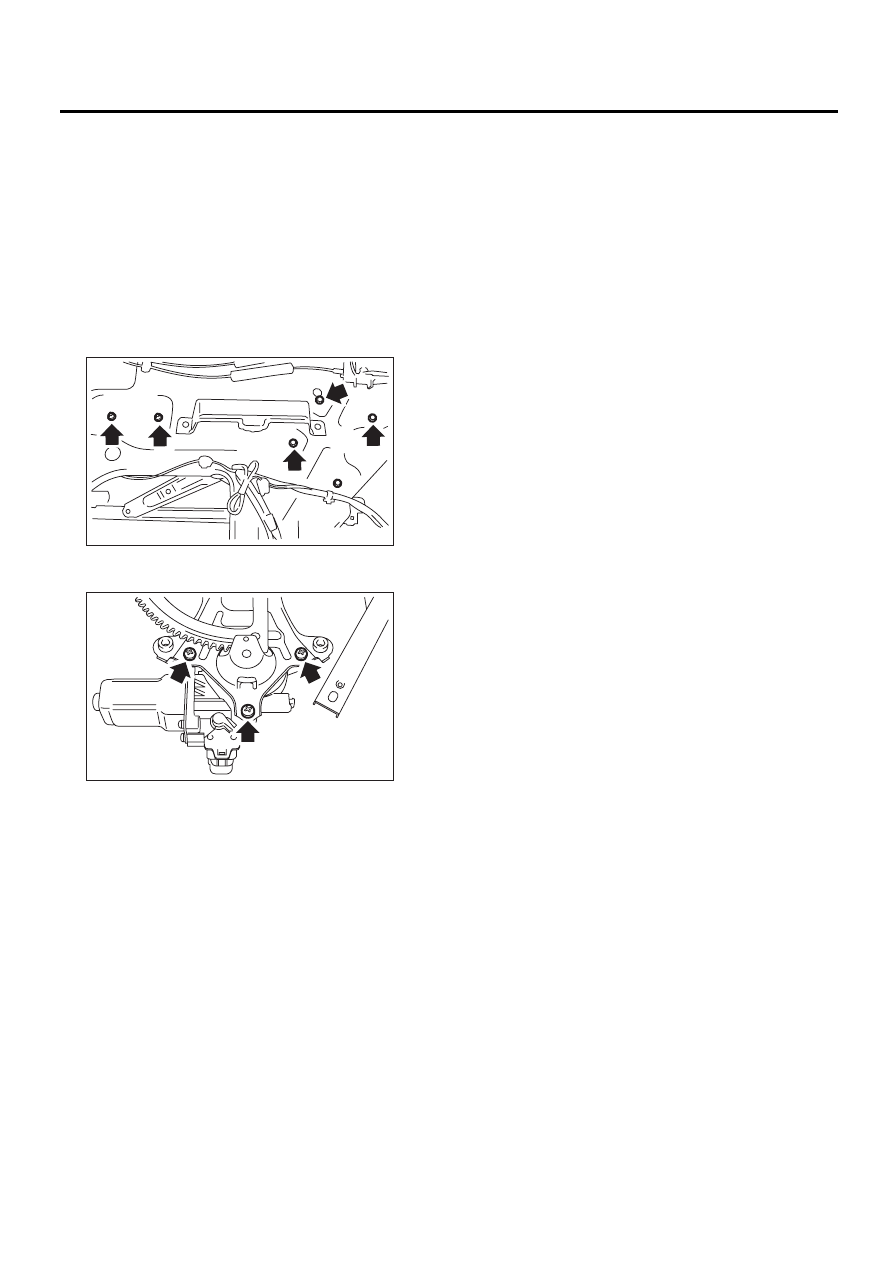

Узел механизма стеклоподъемника и электродвигателя задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

12.Узел механизма

стеклоподъемника
и электродвигателя задней
двери

A: СНЯТИЕ

1) Снимите стекло задней двери. <См. GW-17,
СНЯТИЕ, Стекло задней двери.>
2) Отсоедините разъем электродвигателя.
3) Отверните четыре болта и две гайки, чтобы
снять узел механизма стеклоподъемника.

4) Отверните винты, чтобы снять узел электро-
двигателя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.  <См. GW

-4, СТЕКЛО

ЗАДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния на клеммы разъема электродвигателя,
электродвигатель электростеклоподъемника
работает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00492

GW-00493

GW-19

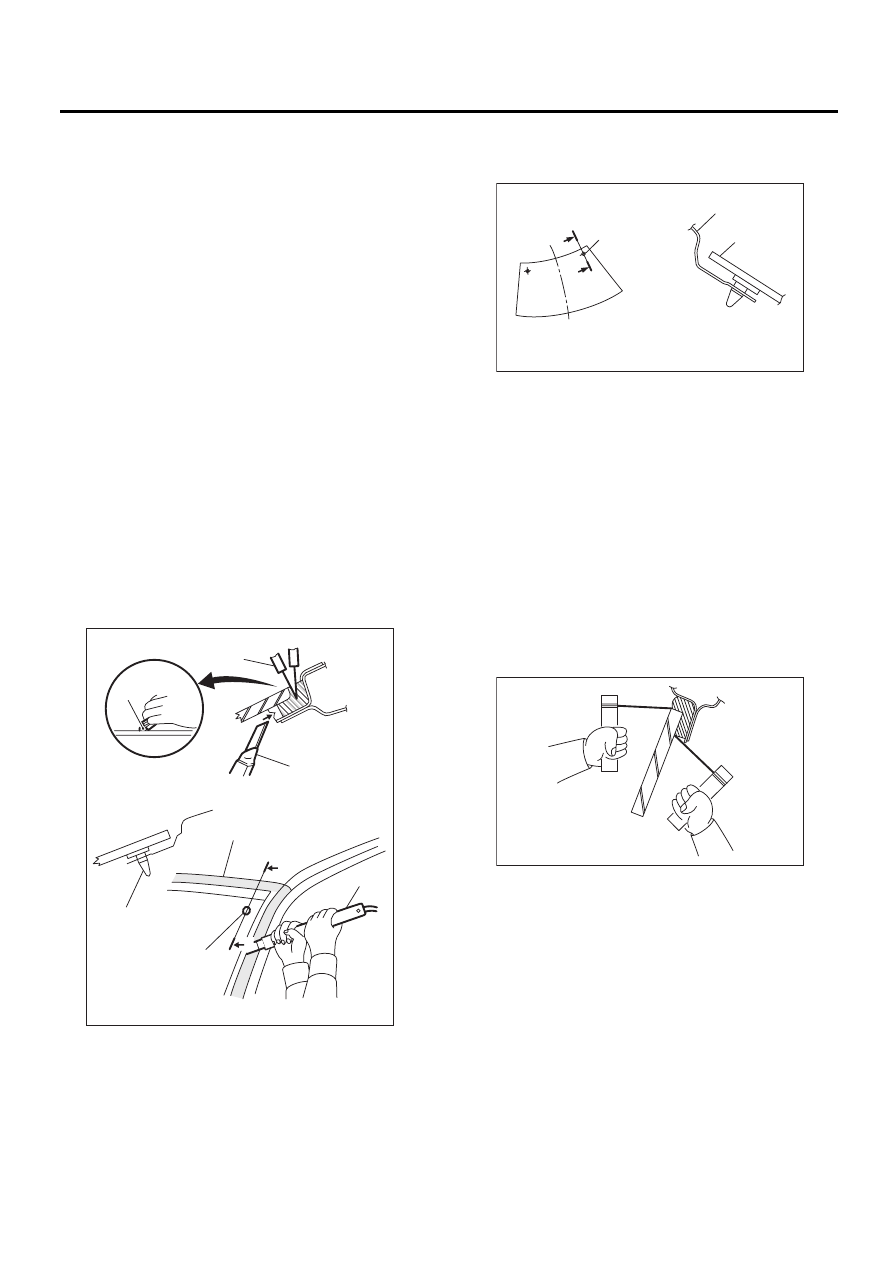

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

13.Ветровое стекло

A: СНЯТИЕ

1. ИСПОЛЬЗОВАНИЕМ НОЖА ДЛЯ
СНЯТИЯ ВЕТРОВОГО СТЕКЛА

1) Снимите крышку капота. <См. EI-30, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите передний молдинг.
3) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
4) Смочите клейкую сторону достаточным ко-
личеством мыльной воды.
5) Вставьте нож для снятия ветрового стекла в
клейкую часть.
6) Удерживая лезвие ножа и кромку ветрового
стекла под нужным углом, перемещайте нож
для снятия ветрового стекла параллельно
кромке ветрового стекла вдоль лицевой сторо-
ны и кромки ветрового стекла, чтобы отрезать
клейкую часть.

ПРИМЕЧАНИЕ:
• Держите нож для снятия ветрового стекла
строго параллельно.
• Отрезание клейкой части следует начинать
с более широкого зазора между ветровым
стеклом и кузовом.

• Установочные штифты наклеены на уголки
стекла. Для их срезания пользуйтесь струнной
проволокой.

2. ПОРЯДОК ИСПОЛЬЗОВАНИЯ
СТРУННОЙ ПРОВОЛОКИ

1) Снимите крышку капота. <См. EI-30, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите передний молдинг.
3) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
4) Используя сверло или нож, проделайте от-
верстие в клейкой части.
5) Протяните струнную проволоку через отвер-
стие и надежно закрепите оба конца проволо-
ки на деревянных ручках.

6) Попеременно тяните за разные концы про-
волоки, срезая клейкую часть.

ОСТОРОЖНО:
• Не прижимайте  струнную проволоку к
кромке ветрового стекла слишком плотно.
• Соблюдайте осторожность, чтобы не пов-
редить детали кузова или салона автомоби-
ля.
• При снятии ветрового стекла на участке,
прилегающем к панели приборов, накройте
ее защитной пластиной. Выполняйте опера-
цию по снятию ветрового стекла с особой
тщательностью.
• Не перекрещивайте струнную проволоку.
Это может привести к обрыву проволоки.

(1) Нож для снятия ветрового стекла

(2) Защитная лента

(3) Установочный штифт

GW-00410

(1)

(1)

(1)

(3)

(3)

(2)

(1)

A

A-A

A

(1) Установочный штифт
(2) Панель кузова
(3) Ветровое стекло

GW-00070

(1)

(2)

(3)

A

A

A-A

GW-00039

GW-20

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

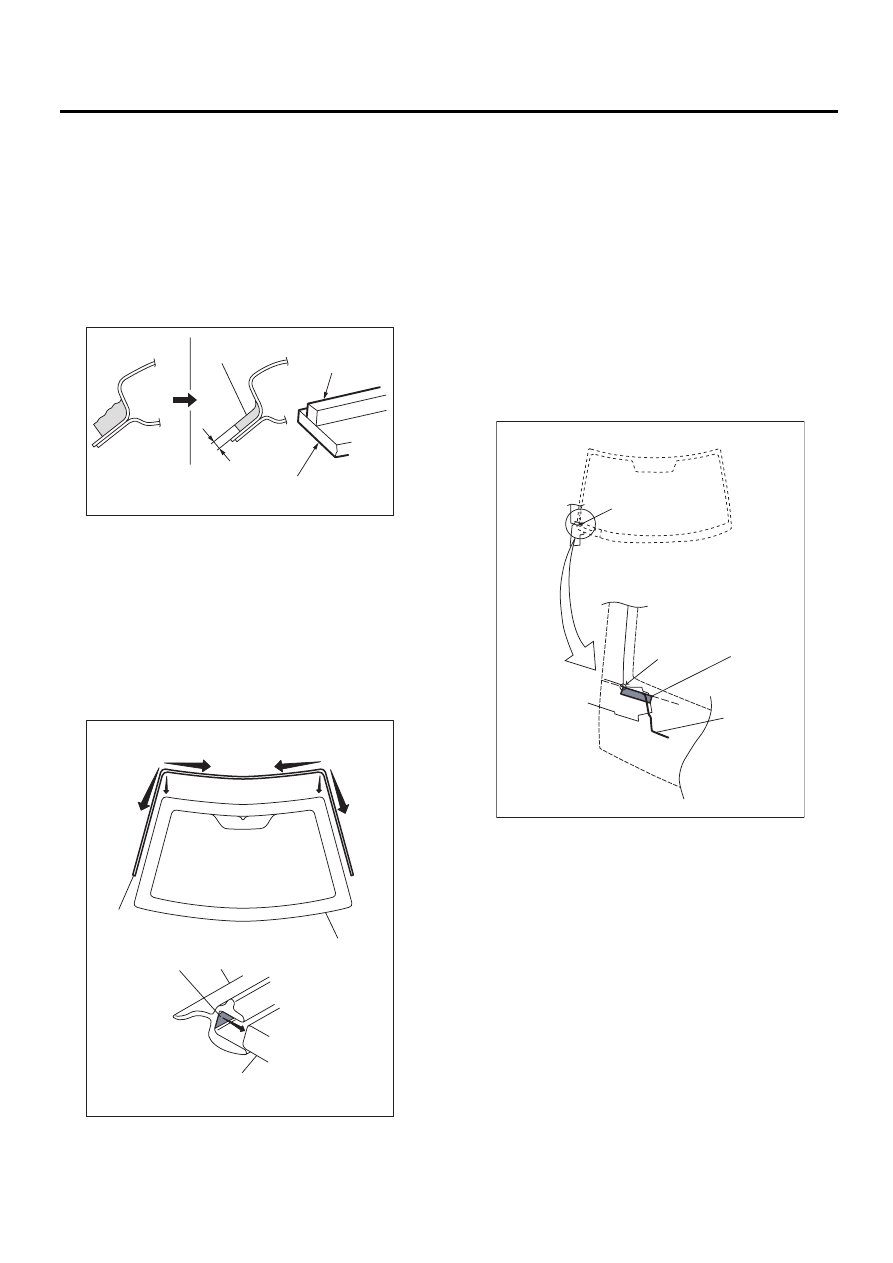

B: УСТАНОВКА

1) Произведите очистку наружной окружности
ветрового стекла при помощи спирта или бело-
го бензина.
2) Удалите клейкий слой с кузова при помощи
ножа, обеспечивая ровный слой толщиной 2 мм
(0,08 дюйма).

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить кузов и окрашенные поверхности.

3) Полностью удалите отходы процесса резки
в виде пыли и грязи при помощи спирта или бе-
лого бензина.
4) Установите резиновую прокладку.
5) Установите на стекло молдинг.

(1) Удалите прокладочный бумажный слой
двусторонней ленты (В) молдинга.
(2) Совместите молдинг (А) с обоими конца-
ми верхней кромки ветрового стекла.
(3) Установите молдинг в направлении от
углов верхней кромки стекла к центру.
(4) Установите молдинг в направлении от
углов верхней кромки стекла вниз.
(5) Равномерно нанесите двустороннюю
ленту (В) молдинга на торцевую поверх-
ность ветрового стекла.

6) Нанесите герметик (2) на край боковой пане-
ли (1) переднего элемента усиления, а также
точку пересечения (3) боковой панели перед-
него элемента усиления с наружной панелью
передней стойки.

7) При помощи губки нанесите на клейкий слой
стекла два вида грунтовки.

Грунтовка для стекла:

Dow Automotive
Betawipe VP04604
Betaprime 5001

(1) Клейкий слой

(2) 2 мм (0,08 дюйма)

(3) Резиновая прокладка

(4) Стекло

GW-00071

(4)

(2)

(1)

(3)

(2)

(2)

(3)

(1)

(1)

(3)

(B)

(A)

(A)

(C)

(4)

(C)

GW-00566

(1) Боковая панель переднего элемента усиления

(2) Герметик

(3) Точка пересечения боковой панели переднего

элемента усиления и наружной панели передней
стойки

(3)

(1)

(2)

(2)

GW-00560

GW-21

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

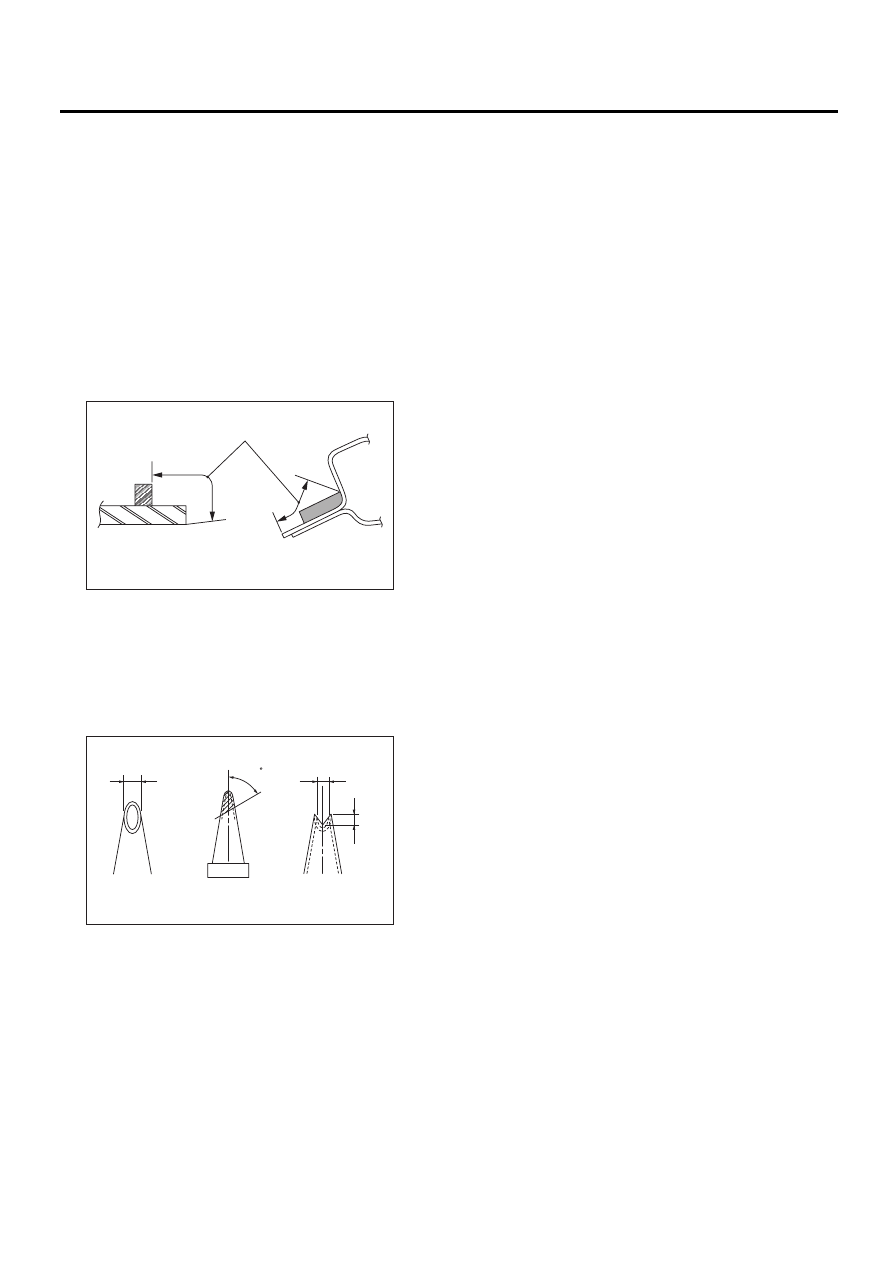

8) Нанесите грунтовку на клейкий слой на ку-
зове.

Грунтовка для окрашенной поверхности:

Dow Automotive
Betaprime 5402

ПРИМЕЧАНИЕ:
• Грунтовку, попавшую на окрашенную повер-
хность кузова и внутреннюю отделку, трудно
удалить. Закрывайте такие поверхности по их
окружности.
• Перед установкой стекла дайте грунтовке
подсохнуть примерно десять минут.
• Не дотрагивайтесь до поверхности, покры-
той грунтовкой.

9) Отрежьте кончик картриджа, как показано,
и вставьте его в пистолет для нанесения гер-
метика.

(1) Нанесение грунтовки

(2) Стекло

(3) Кузов

(1) 10 мм (0,39 дюйма)

(2) 9 мм (0,35 дюйма)

GW-00561

(3)

(2)

(1)

GW-00494

(1)

(2)

(2)
