GW-14

Узел наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

• Дистанционное управление правым зерка-
лом

Если в ходе проверки выявлены неисправнос-
ти, замените узел наружного зеркала.

Перемещение зеркала

Клемма №

OFF

 —

UP (вверх)

5 (+) и 6 (–)

DOWN (вниз)

6 (+) или 5 (–)

LEFT (влево)

8 (+) и 7 (–)

RIGHT (вправо)

7 (+) и 8 (–)

GW-15

Наружное зеркало

СТЕКЛА/ОКНА/ЗЕРКАЛА

9. Наружное зеркало

A: ЗАМЕНА

1) Поверните зеркало рабочей поверхностью
вверх.
2) Снимите фиксатор (A) при помощи отвертки
с плоским жалом.
3) Поднимите нижнюю часть зеркала вверх,
чтобы отстегнуть крючки (B).

4) Отсоедините разъем обогревателя зеркала
от боковой поверхности зеркала  (модель с
обогревателем зеркала).

5) Зацепите крючки (В) и вставьте фиксаторы
(А).

ОСТОРОЖНО:
• При снятии зеркала соблюдайте осторож-
ность, чтобы не повредить тыльную повер-
хность зеркала плоским жалом отвертки.
• При установке зеркала надежно закреп-
ляйте крючки и фиксаторы.

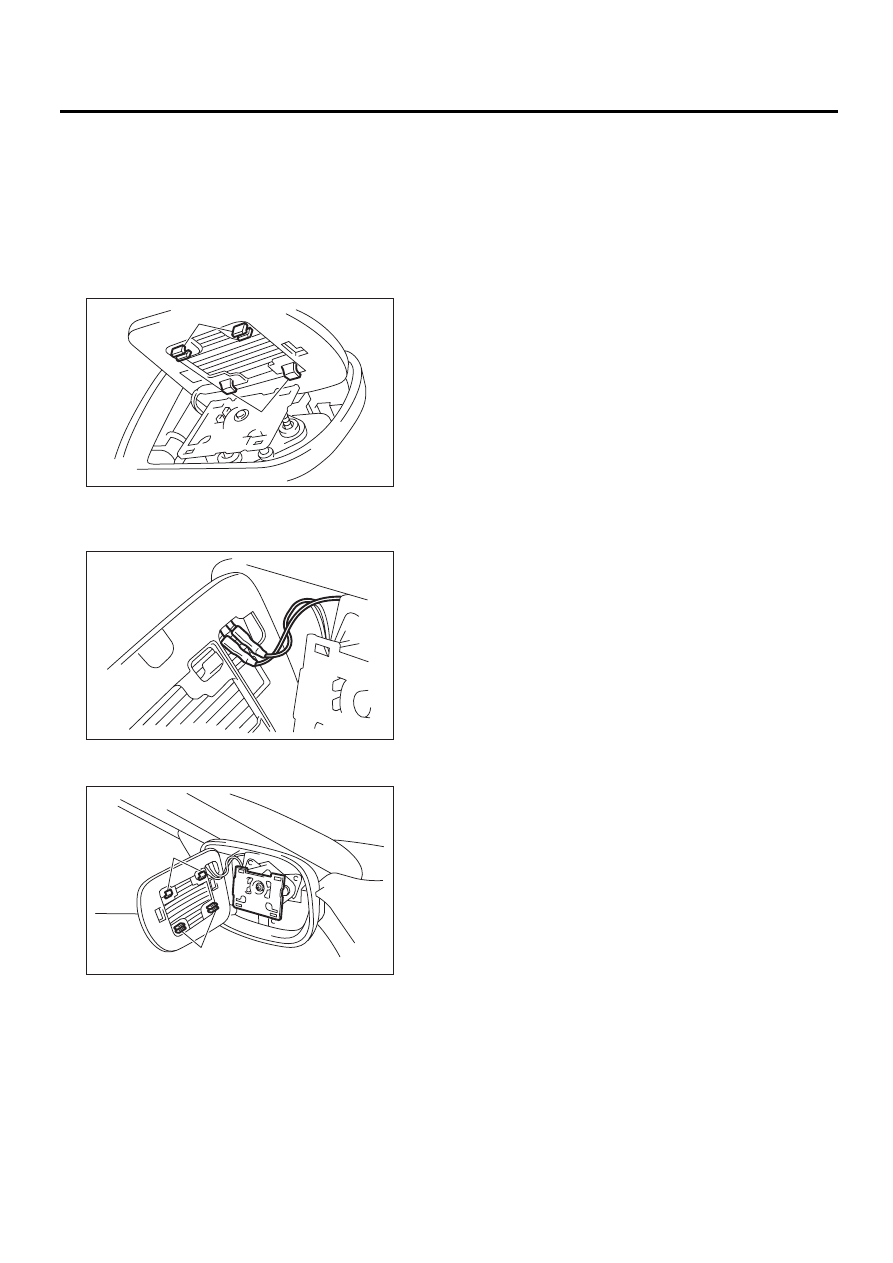

GW-00279

(A)

(B)

GW-00280

GW-00450

(B)

(A)

GW-16

Переключатель дистанционного управления наружным зеркалом

СТЕКЛА/ОКНА/ЗЕРКАЛА

10.Переключатель

дистанционного
управления наружным
зеркалом

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отсоедините разъем.

3) Снимите переключатель дистанционного уп-
равления наружным зеркалом с нижней крыш-
ки панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
НАРУЖНЫМ ЗЕРКАЛОМ

Переведите переключатель дистанционного
управления наружным зеркалом в каждое по-
ложение и проверьте проводимость между
клеммами.

• Переключатель на два направления, правый

• Переключатель на два направления, левый

В случае неисправности замените переключа-
тель дистанционного управления наружного
зеркала.

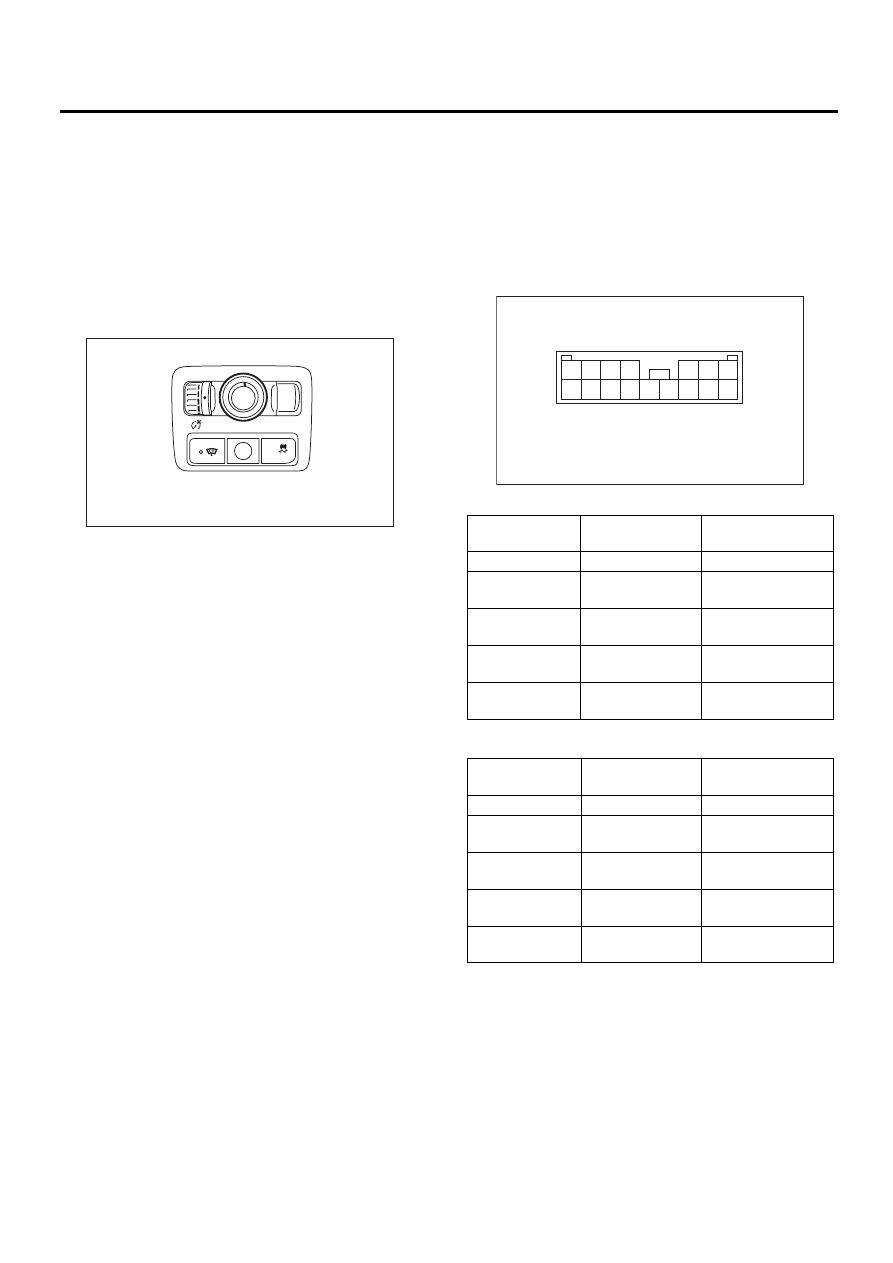

GW-00486

L

R

OFF

OFF

Положение пе-

реключателя

Клемма №

Номинальное зна-

чение

OFF

 —

1 MОм или более

UP (вверх)

10 и 12
15 и 14

 Менее 1 Ом

DOWN (вниз)

10 и 15
12 и 14

 Менее 1 Ом

LEFT (влево)

10 и 11
15 и 14

 Менее 1 Ом

RIGHT (вправо)

10 и 15
11 и 14

Менее 1 Ом

Положение пе-

реключателя

Клемма №

Номинальное зна-

чение

OFF

 —

1 MОм или более

UP (вверх)

10 и 8

15 и 14

 Менее 1 Ом

DOWN (вниз)

10 и 15

8 и 14

 Менее 1 Ом

LEFT (влево)

10 и 9

15 и 14

 Менее 1 Ом

RIGHT (вправо)

10 и 15

9 и 14

 Менее 1 Ом

GW-00283

9

14

7 6 5 4

3 2 1

8

13 12 11 10

16 15

GW-17

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

11.Стекло задней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-35, СНЯТИЕ, Внутренняя отделка две-
ри.>
2) Снимите уплотнительное покрытие. <См.
EB-22, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
3) Нанесите защитную пленку (1) на участки,
показанные на рисунке.

4) Установите стекло в положение, показан-
ное на рисунке, при помощи переключателя
электростеклоподъемника, а затем отверните
две гайки через сервисные отверстия.

5) Снимите крепежные болты (А) направляю-
щей стекла двери и ослабьте гайки крепления
(В).

6) Отведите направляющую стекла двери (С)
вверх, а гайку (В) – в положение на задней две-
ри, показанное на рисунке.

7) Отделите заднюю часть стекла двери от на-
правляющей стекла двери (1) и отведите ее на-
зад (2). Чтобы снять стекло двери, отведите
его внутрь, а затем вверх (3).

ОСТОРОЖНО:
• Поскольку механизм привода может вый-
ти из зацепления, не переводите механизм
стеклоподъемника в направление закры-
тия после снятия стекла.
• Не допускайте ударов по стеклу и его пов-
реждений.
8) Снимите резиновую прокладку направляю-
щей оконного стекла.
9) Снимите направляющую стекла двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что резиновая прокладка
направляющей оконного стекла надежно
установлена в раме двери и направляющей
стекла двери.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW

-4, СТЕКЛО ЗА-

ДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

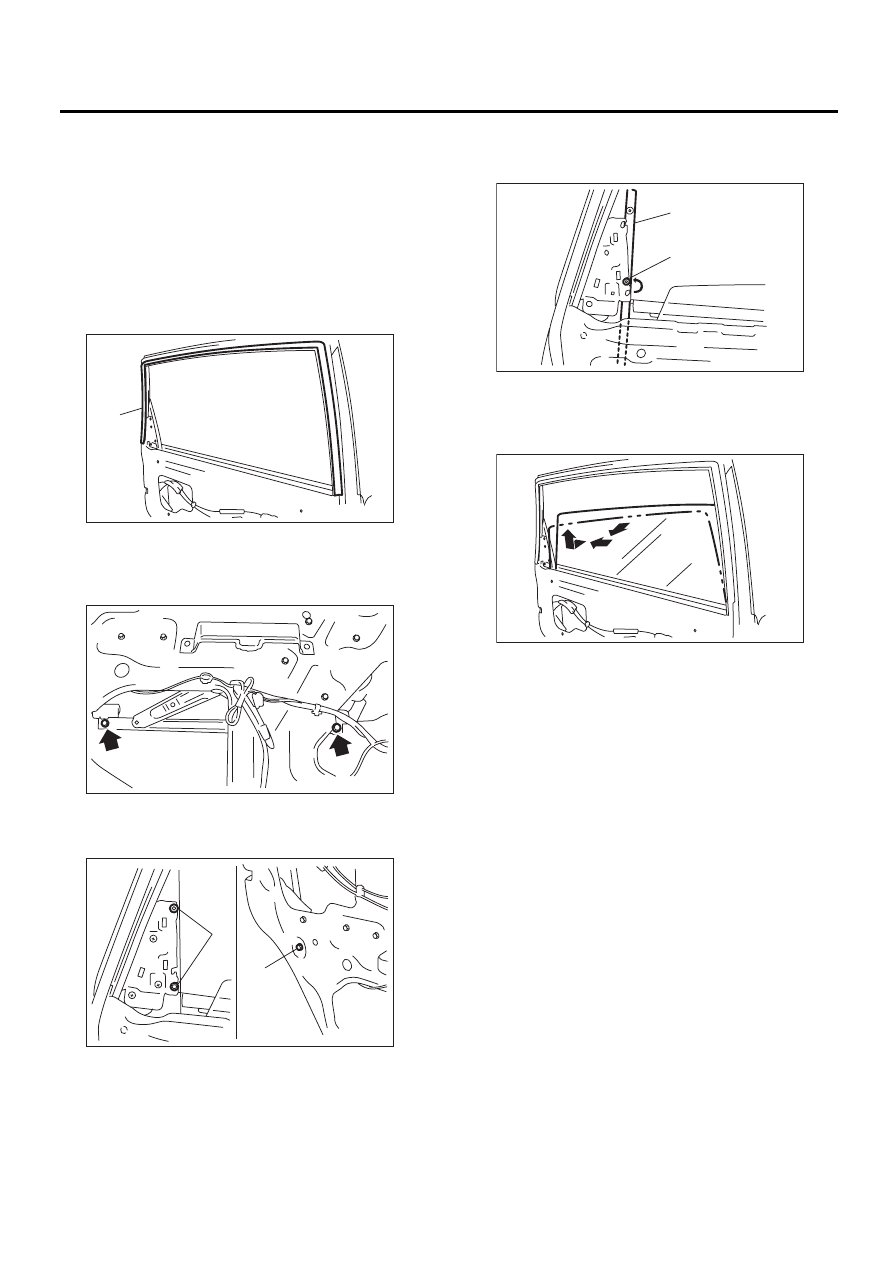

GW-00487

(1)

GW-00488

GW-00491

(B)

(A)

GW-00489

(C)

(B)

GW-00490

(1)

(2)

(3)
