Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

1. Общие сведения

A: УЗЕЛ

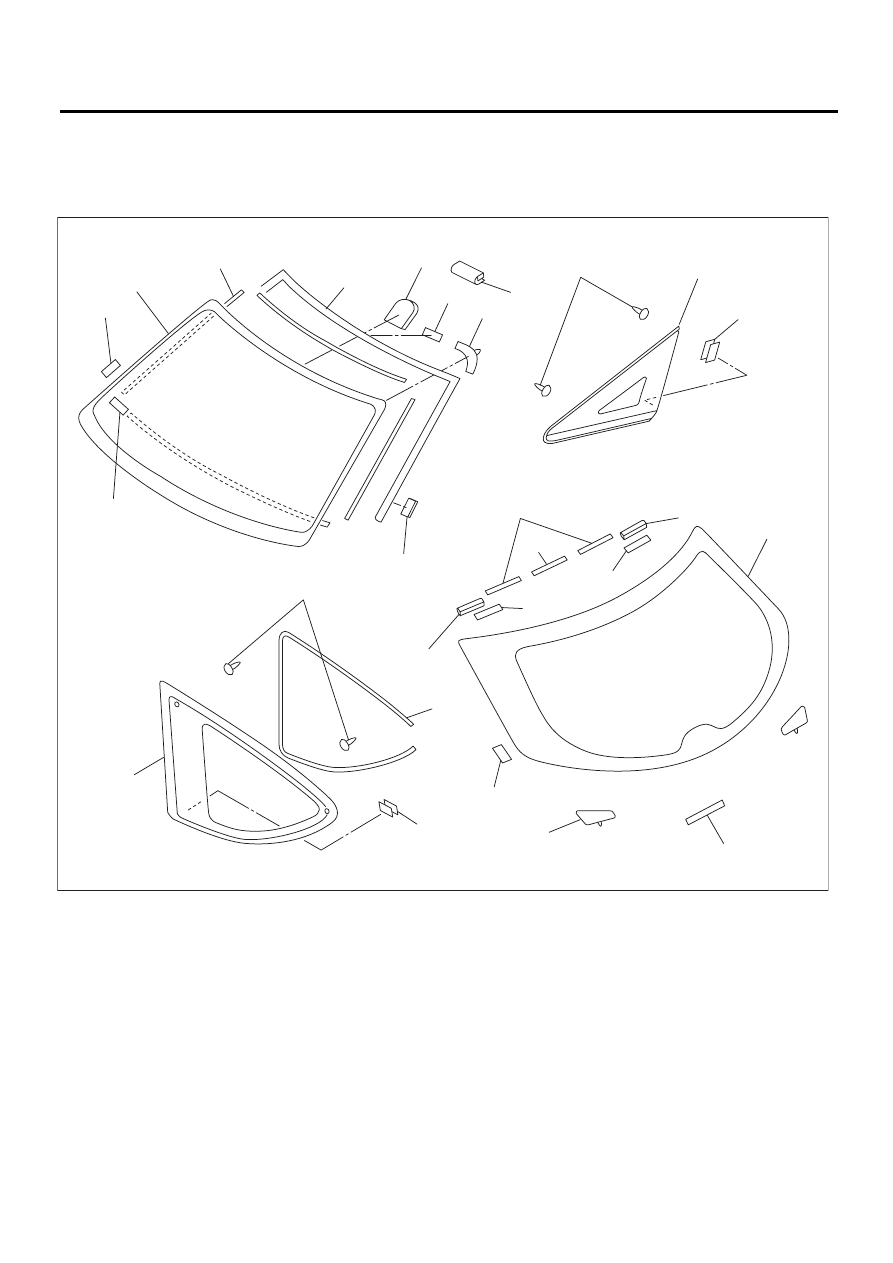

1. НЕПОДВИЖНОЕ СТЕКЛО

(1)

Ветровое стекло

(6) Проставка

(10)

Зажим

(2)

Резиновая прокладка

(7) Зажим

(11)

Заднее малое боковое окно

(3)

Передний молдинг

(8) Уплотнение

(12)

Стекло дверцы багажного отсека

(4)

Крепление зеркала заднего вида

(9) Cтекло передней четверти

(13)

Вставной пружинный зажим стекла

(5)

Установочный штифт









(2)

(10)

(8)

(1)

(2)

(3)

(4)

(5)

(10)

(7)

(12)

(2)

(5)

(10)

(13)

(6)

(7)

(7)

(11)

(2)

(5)

(10)

(9)

(6)

(10)

(6)

(8)

GW-00562

GW-3

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

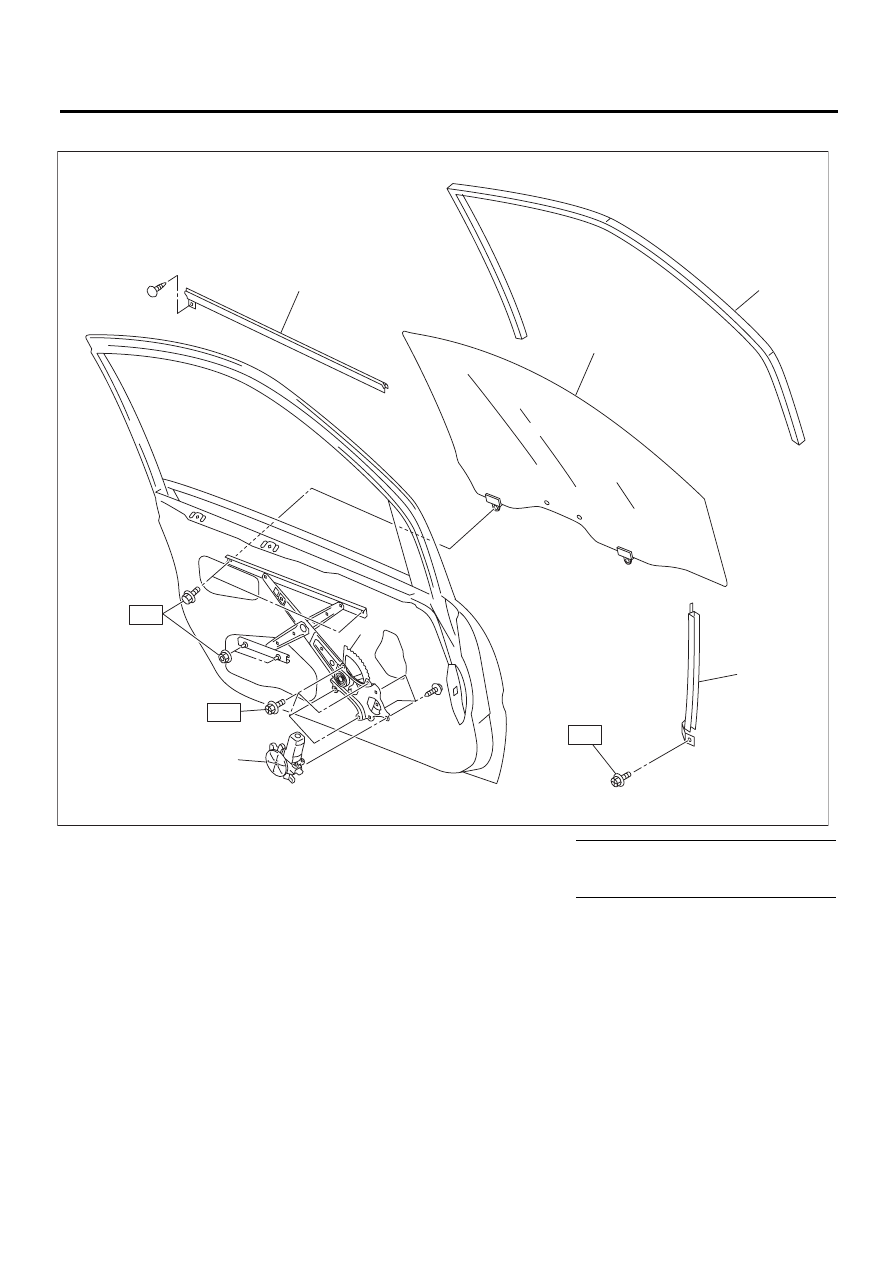

2. СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(1)
(2)
(3)

Стекло
Направляющая стекла двери
Резиновая прокладка направ-
ляющей оконного стекла

(4)

Узел механизма стеклоподъем-
ника

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(5)

Узел электродвигателя

T: 7,4 (0,75, 5,5)

(6)

Уплотнитель



(3)

(2)

(5)

(1)

(6)

T

T

T

(4)

GW-00563

GW-4

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

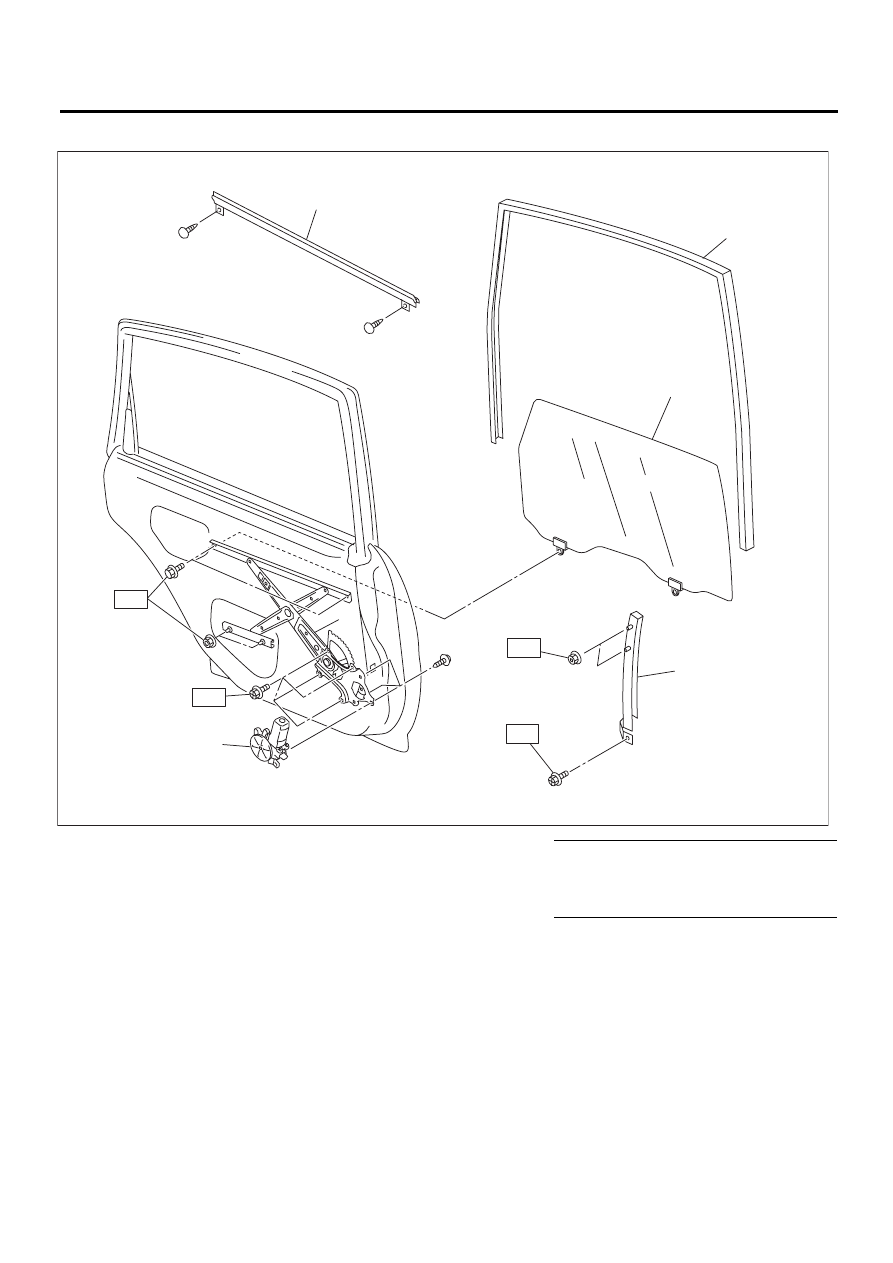

3. СТЕКЛО ЗАДНЕЙ ДВЕРИ

(1)
(2)
(3)

Стекло
Направляющая стекла двери
Резиновая прокладка на-
правляющей оконного стекла

(4)
(5)
(6)

Узел механизма стеклоподъемника
Узел электродвигателя
Уплотнитель

Момент затяжки: Нм (кгс-м, фунт-сила
фут)

T1: 4,4 (0,45, 3,3)

T2: 7,4 (0,75, 5,5)

(3)

(2)

(1)

(6)

T2

T1

(5)

T2

T2

(4)

GW-00564

GW-5

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

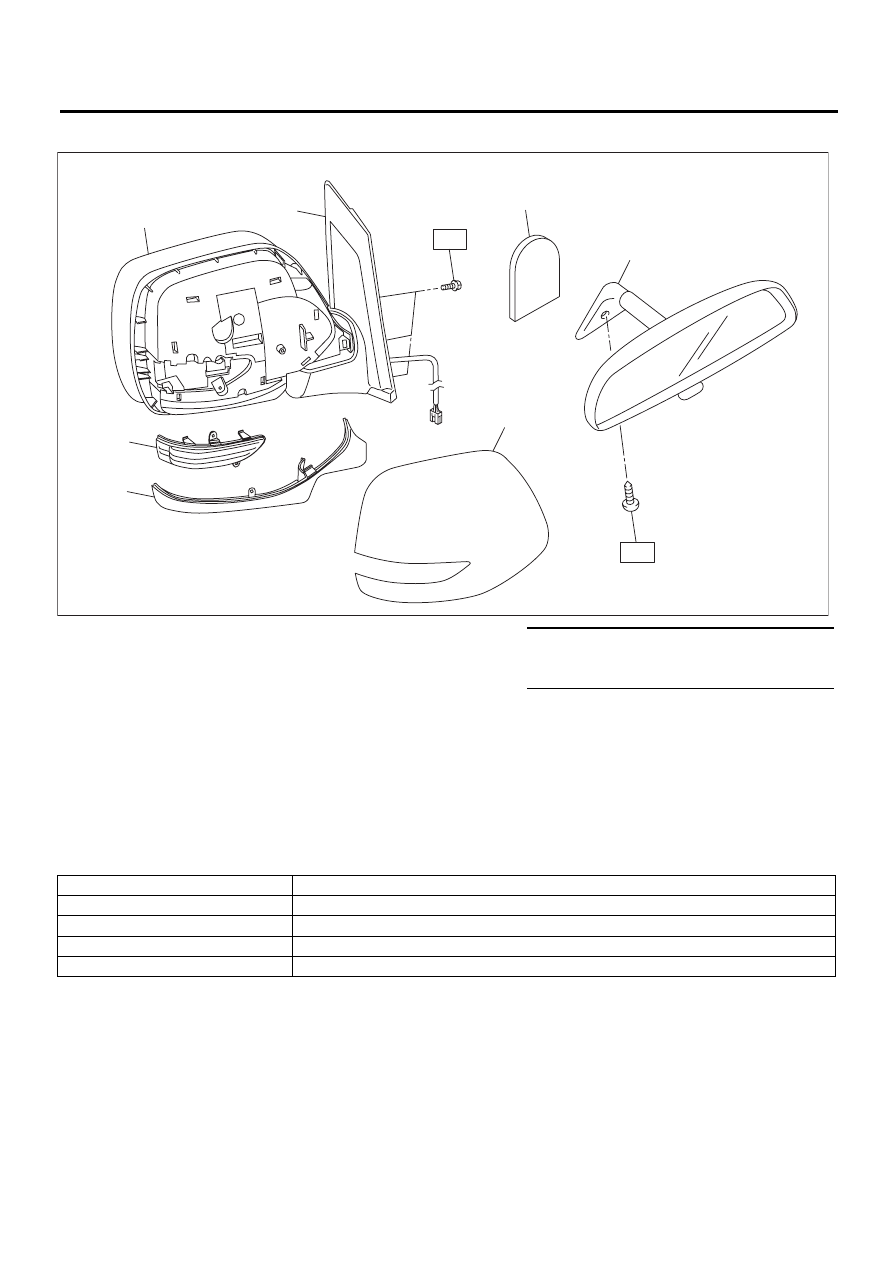

4. ЗЕРКАЛА

B: ОСТОРОЖНО

• При отсоединении и повторном подсоединении электрических разъемов обязательно проведите
функциональную проверку соответствующего узла.
• Не допускайте ударов по стеклу и его повреждений.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1 ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

(1)

Наружное зеркало

(5)

Накладка зеркала

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Зеркало

(6)

Зеркало заднего вида

T1: 2 (0,2, 1,5)

(3)

Колпак зеркала

(7)

Крепление

T2: 4,5 (0,46, 3,32)

(4)

Лампа бокового указателя поворота









НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Применяется для измерения напряжения и определения проводимости.

Струнная проволока

Применяется для снятия стекла окна.

Нож для снятия ветрового стекла

Применяется для снятия стекла окна.

Насадка TORX

®

 T20

Применяется для снятия и установки зеркала заднего вида.

T1

T2

(3)

(1)

(2)

(4)

(5)

(6)

(7)

GW-00613
