COM-4

Звуковой сигнал

СИСТЕМА СВЯЗИ

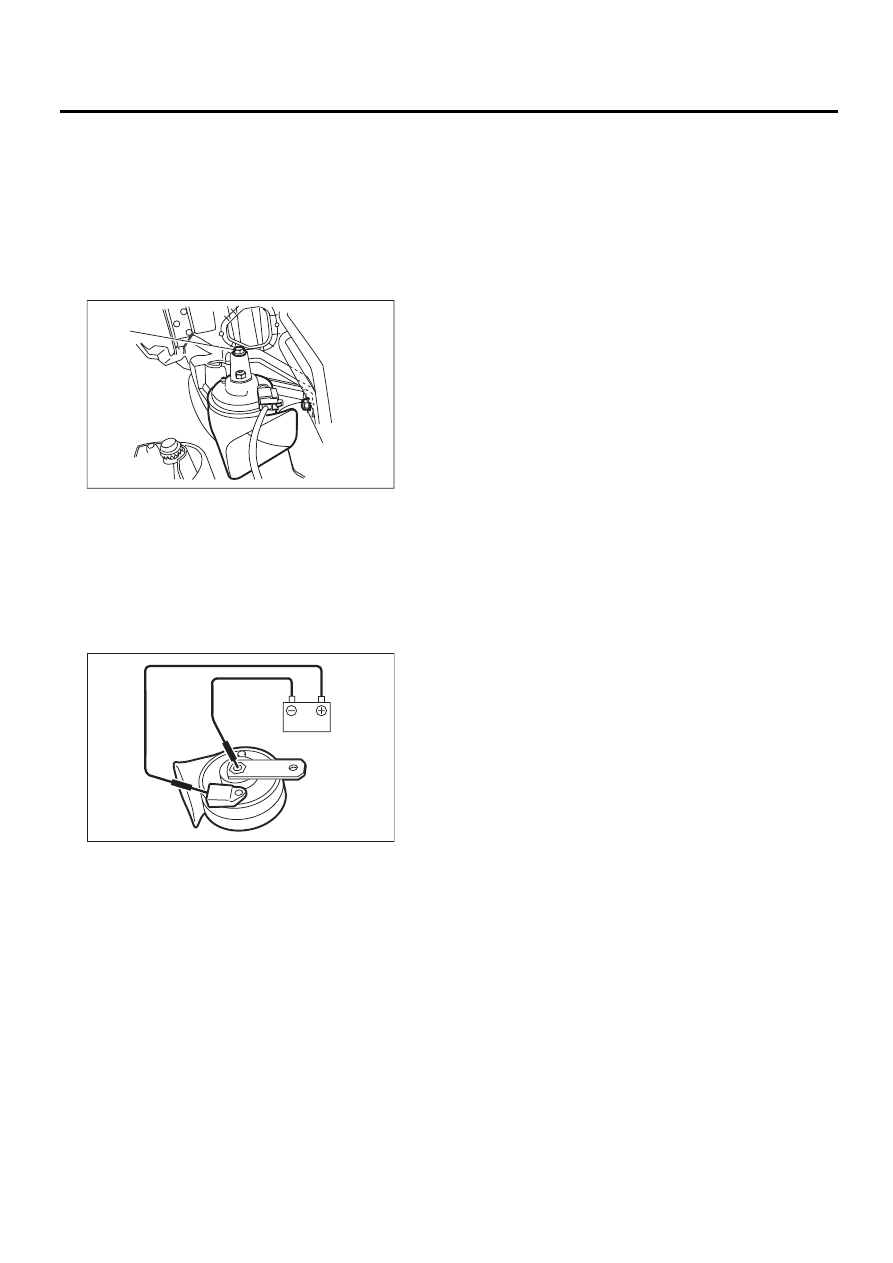

3. Звуковой сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните вверх левый и правый брызговик.
3) Отверните крепежный болт (А) или (В) крон-
штейна звукового сигнала.
4) Отсоедините разъем жгута проводов и сни-
мите узел звукового сигнала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Подав на клеммы звукового сигнала постоян-
ный ток с напряжением 12 В, проверьте пра-
вильность его звучания.

COM00048

(A)

(B)

COM00020

COM-5

Выключатель звукового сигнала

СИСТЕМА СВЯЗИ

4. Выключатель звукового

сигнала

A: СНЯТИЕ

ОСТОРОЖНО:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания в разделе “AB” по правилам работы с
модулем подушки безопасности водителя.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

ПРИМЕЧАНИЕ:
Выключатель звукового сигнала выполнен
единым узлом с модулем подушки безопаснос-
ти водителя.
1) Отсоедините провод массы от аккумулятора.
2) Снимите модуль подушки безопасности во-
дителя. <См. AB-14, СНЯТИЕ, Модуль подушки
безопасности водителя.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

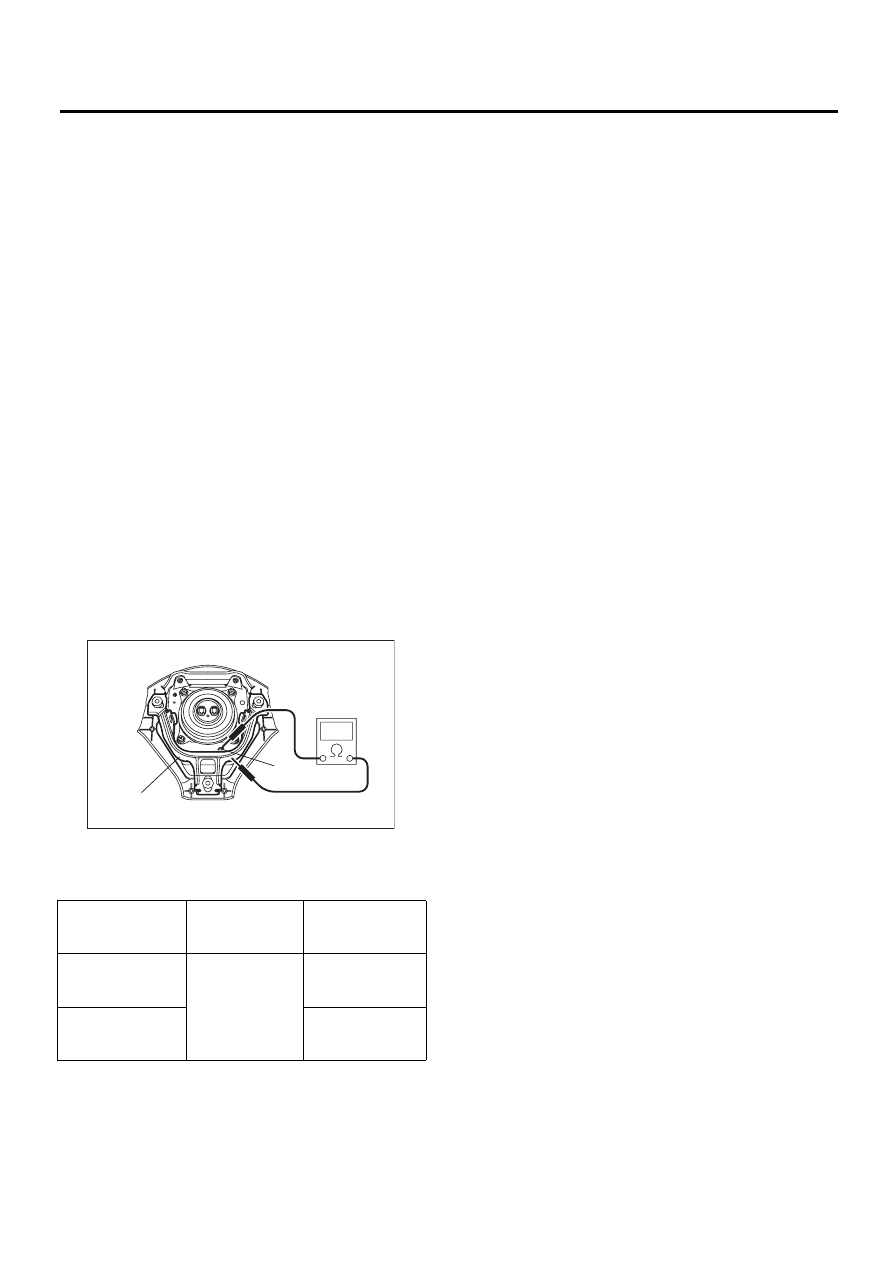

Измерьте сопротивление между клеммой вы-
ключателя звукового сигнала и кронштейном
модуля подушки безопасности

(1) Кронштейн модуля подушки безопасности

(2) Клемма выключателя звукового сигнала

Положение вы-

ключателя звуко-

вого сигнала

Клемма №

Сопротивление

При нажатом вы-
ключателе звуко-
вого сигнала.

Клемма выклю-

чателя звуково-

го сигнала и

кронштейн мо-

дуля подушки

безопасности

Менее 1 Ом

Когда выключа-
тель звукового
сигнала не нажат.

1 MОм или более

COM00037

(2)

(1)

COM-6

Выключатель звукового сигнала

СИСТЕМА СВЯЗИ

СТЕКЛА/ОКНА/ЗЕРКАЛА

GW

Страница

1.

Общие сведения........................................................................................2

2.

Система электростеклоподъемников  ...................................................6

3.

Переключатель управления электростеклоподъемника  ....................7

4.

Стекло передней двери  ..........................................................................9

5.

Узел механизма стеклоподъемника и электродвигателя
передней двери.......................................................................................10

6.

Система дистанционного управления зеркалом  ................................11

7.

Колпак зеркала ......................................................................................12

8.

Узел наружного зеркала  .......................................................................13

9.

Наружное зеркало  .................................................................................15

10.

Переключатель дистанционного управления наружным зеркалом  .16

11.

Стекло задней двери .............................................................................17

12.

Узел механизма стеклоподъемника и электродвигателя задней
двери ........................................................................................................18

13.

Ветровое стекло  ....................................................................................19
Cтекло передней четверти  ...................................................................23

15.

Стекло дверцы багажного отсека ........................................................24

16.

Система обогревателя заднего стекла  ...............................................26

17.

Обогреватель заднего стекла  ..............................................................27

18.

Заднее малое боковое окно  .................................................................29

19.

Окно люка в крыше  ...............................................................................30

20.

Зеркало заднего вида  ...........................................................................31

21.

Система антиобледенителей щеток стеклоочистителей
ветрового стекла  ...................................................................................32

22.

Выключатель антиобледенителей щеток стеклоочистителей
ветрового стекла  ...................................................................................33
