WW-4

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

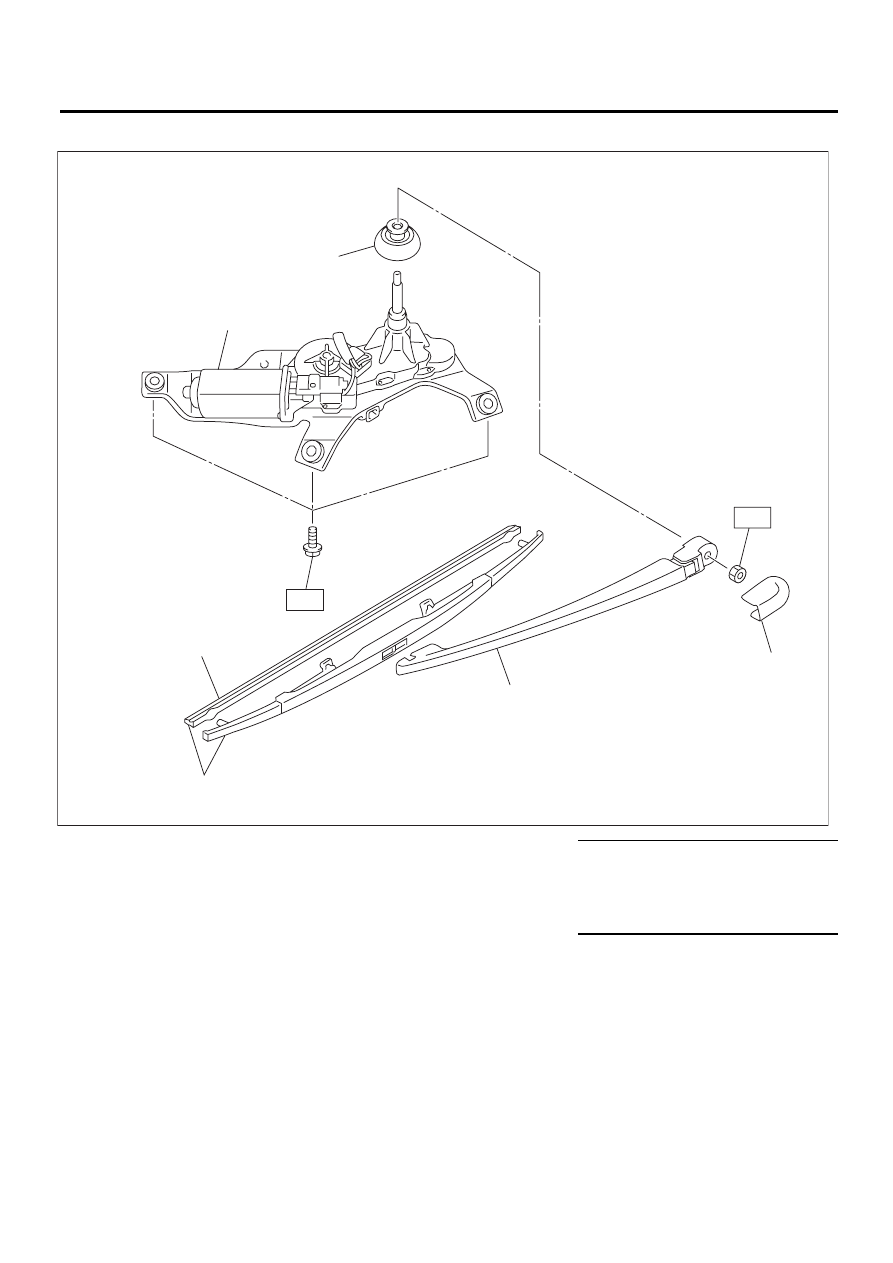

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА

(1)

Резиновая лента стеклоочисти-
теля

(4)

Крышка рычага стеклоочисти-
теля

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(2)

Узел щетки стеклоочистителя

(5)

Крышка

T1: 7,0 (0,71, 5,2)

(3)

Рычаг стеклоочистителя

(6)

Узел электродвигателя стекло-
очистителя

T2: 8,0 (0,82, 5,9)

T1

(5)

(1)

T2

(2)

(3)

(4)

(6)

WW-00424

WW-5

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

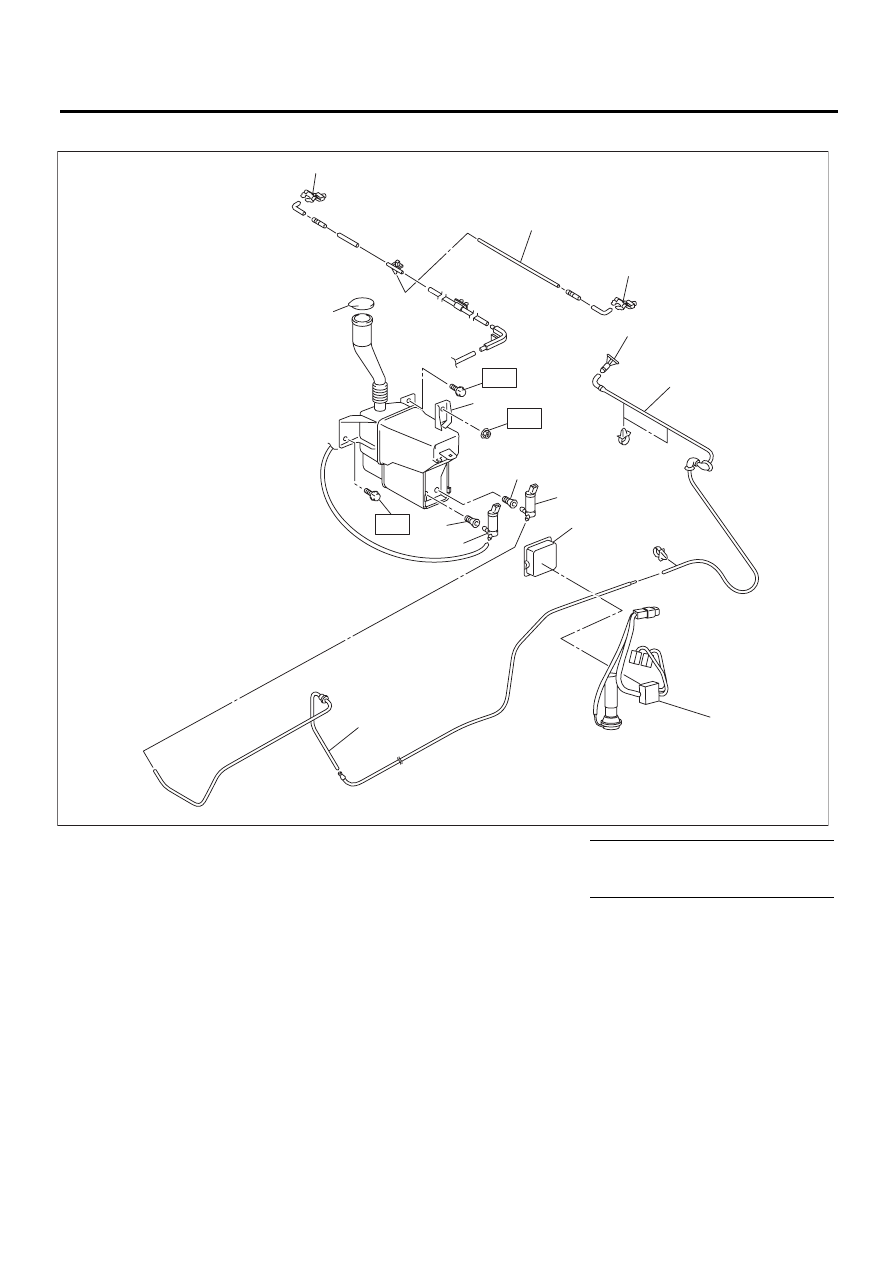

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

(1)
(2)
(3)
(4)
(5)

Форсунка стеклоомывателя
Шланг стеклоомывателя
Бачок стеклоомывателя
Крышка бачка стеклоомывателя
Узел электродвигателя стекло-
очистителя

(6) Электродвигатель заднего стек-

лоомывателя

Момент затяжки: Нм (кгс-м, фунт-
сила фут)

(7) Проходная изолирующая втулка

T: 6,0 (0,61, 4,4)

(8) Крышка электродвигателя стек-

лоомывателя





(9) Узел датчика предупреждающей

лампы уровня жидкости в омывателе





(2)

(2)

(7)

(6)

(5)

(2)

(4)

(7)

T

T

T

(1)

(1)

(3)

(8)

(1)

(9)

WW-00425

WW-6

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

C: ОСТОРОЖНО

• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь, что функциональ-
ные элементы работают без помех.
• Соблюдайте осторожность в отношении жгу-
та проводов системы подушек безопасности,
проходящего рядом с различными электричес-
кими узлами и переключателями.
• Все жгуты проводов и разъемы системы по-
душек безопасности – желтого цвета Не ис-
пользуйте электрические тестеры для провер-
ки этих цепей.
• Внимательно подсоединяйте трубы и шлан-
ги, чтобы избежать их перегибов или забива-
ния.
• Даже если небольшое количество силиконо-
вой или консистентной смазки попадет в бачок
и каналы подачи жидкости стеклоомывателя,
то на стеклах автомобиля образуется масля-
ная пленка, вызывая вибрацию и дребезжание
стеклоочистителей. Примите меры, чтобы мас-
ло не попадало в систему стеклоомывателя.

WW-7

Система стеклоочистителей и стеклоомывателей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистителей и стеклоомывателей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

<См. WI-185, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителей и омывателя ветрового стек-
ла.>

2. СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА

<См. WI-186, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителя и стеклоомывателя заднего
стекла.>

3. СИСТЕМА ПРЕДУПРЕЖЩЕЙ ЛАМПЫ УРОВНЯ ЖИДКОСТИ В БАЧКЕ ОМЫВАТЕЛЯ

<См. WI-189, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система предупреждающей лампы уровня жидкости в бач-
ке омывателя.>

B: ПРОВЕРКА

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

1) Проведите проверку при помощи Subaru
Select Monitor
Используя Subaru Select Monitor, проверьте
входной сигнал при изменении положения пе-
реключателя стеклоочистителей ветрового
стекла.

(1) Подсоедините Subaru Select Monitor к
разъему канала передачи данных.
(2) Переведите замок зажигания в положе-
ние ON.
(3) Выберите в главном меню пункт {Integ.
unit}.

(4) Выберите пункт {Current Data Display &
Save}.
(5) Проверьте входной сигнал, когда пере-
ключатель стеклоочистителей ветрового
стекла установлен в положение LO или HI.

Проявление неисправности

Порядок устранения

Не работает стеклоочиститель и стеклоомыватель.

1. Предохранитель стеклоочистителя (ветрового стекла:
F/B № 30, заднего стекла: F/B № 23)
2. Комбинированный переключатель
3. Узел электродвигателя стеклоочистителя
4. Жгут проводов
5. Блок реле стеклоочистителей
6. Центральный блок управления (только стеклоочисти-
тель заднего стекла)

Стеклоочиститель не работает в режиме LO (МЕДЛЕННО)
или HI (БЫСТРО).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов
4. Блок реле стеклоочистителей

Стеклоочиститель не работает в режиме INT (ПРЕРЫВИС-
ТЫЙ РЕЖИМ).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов
4. Центральный блок управления (только стеклоочисти-
тель заднего стекла)

Не работает электродвигатель стеклоомывателя.

1. Выключатель стеклоомывателя
2. Электродвигатель стеклоомывателя
3. Жгут проводов

При включении стеклоомывателя не работают стеклоочис-
тители.

1. Узел электродвигателя стеклоочистителя
2. Жгут проводов

Плохо работает форсунка стеклоомывателя.

1. Электродвигатель стеклоомывателя
2. Форсунка и шланг стеклоомывателя

Проверка

Да

Нет

Соответству-
ет ли входной
сигнал норме?

Завершите
проведение
диагностики.

Замените центральный
блок управления.
<См. SL-42, Централь-
ный блок управления.>
