Фонарь освещения багажного отсека

СИСТЕМА ОСВЕЩЕНИЯ

30.Фонарь освещения

багажного отсека

A: СНЯТИЕ

1. КРОМЕ ПЯТИМЕСТНЫХ МОДЕЛЕЙ KA

1) Отсоедините провод массы от аккумулятора.
2) Снимите корпус фонаря освещения багаж-
ного отсека (A).

3) Отсоедините разъем жгута проводов и сни-
мите рассеиватель.

2. ПЯТИМЕСТНАЯ МОДЕЛЬ KA

1) Отсоедините провод массы от аккумулятора.
2) Вставьте отвертку с левой стороны и сними-
те корпус фонаря освещения багажного отсека
(А).

3) Отсоедините разъем жгута проводов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ
БАГАЖНОГО ОТСЕКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ
ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА
(КРОМЕ ПЯТИМЕСТНЫХ МОДЕЛЕЙ KA)

Измерьте сопротивление между клеммами вы-
ключателя фонаря освещения багажного отсе-
ка.

3. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ
ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА
(ПЯТИМЕСТНАЯ МОДЕЛЬ KA)

Измерьте сопротивление между клеммами вы-
ключателя фонаря освещения багажного отсе-
ка.

LI-00258

(A)

LI-00770

(A)

Положение вы-

ключателя

Клемма №

Номинальное

значение

ВЫКЛ.

 —

1 MОм или более

ON

1 и 2

1,5

±0,5 Ом

ДВЕРЬ

2 и 3

1,5

±0,5 Ом

Положение крышки

багажника

Клемма №

Номинальное

значение

Закрывание

1 и 3

1 MОм или более

Разрыв цепи

1,5

±0,5 Ом

LI-00259

3

2

1

LI-00529

3

2

1

LI-35

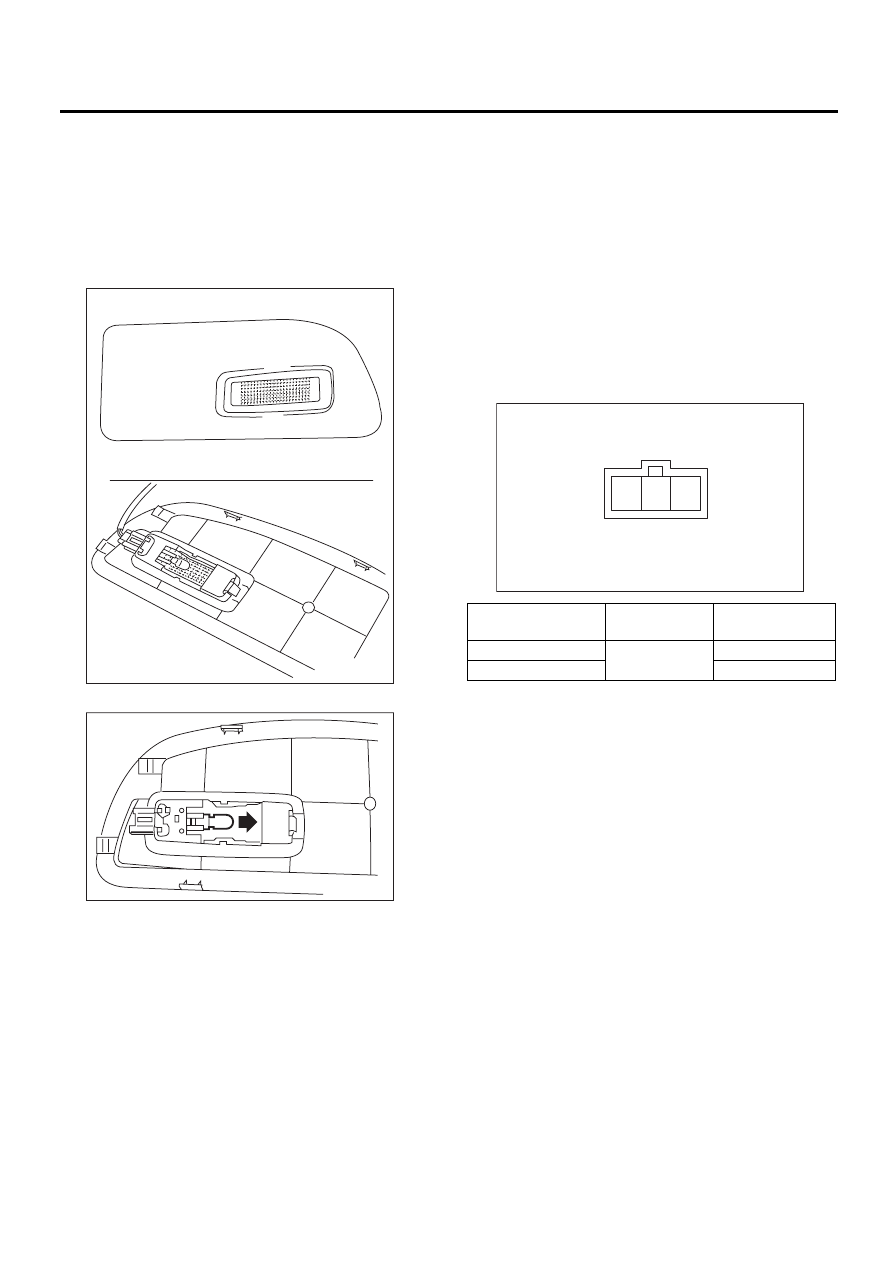

Плафон дверцы багажного отсека

СИСТЕМА ОСВЕЩЕНИЯ

31.Плафон дверцы багажного

отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите технологический лючок во внут-
ренней отделке дверцы багажного отсека, пос-
ле чего отсоедините разъемы жгута проводов.

3) Снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ПЛАФОНА ДВЕРЦЫ
БАГАЖНОГО ОТСЕКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

2. ВЫКЛЮЧАТЕЛЬ ПЛАФОНА ДВЕРЦЫ
БАГАЖНОГО ОТСЕКА

Измерьте сопротивление между клеммами вы-
ключателя крышки багажника.

LI-00523

LI-00524

Положение крыш-

ки багажника

Клемма №

Номинальное

значение

Закрыта

1 и 3

1 MОм или более

Открыта

1,5

±0,5 Ом

LI-00529

3

2

1

LI-36

Фонарь подсветки отделения для перчаток

СИСТЕМА ОСВЕЩЕНИЯ

32.Фонарь подсветки

отделения для перчаток

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъем жгута проводов.
4) Снимите фонарь подсветки отделения для
перчаток

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00525

LI-37

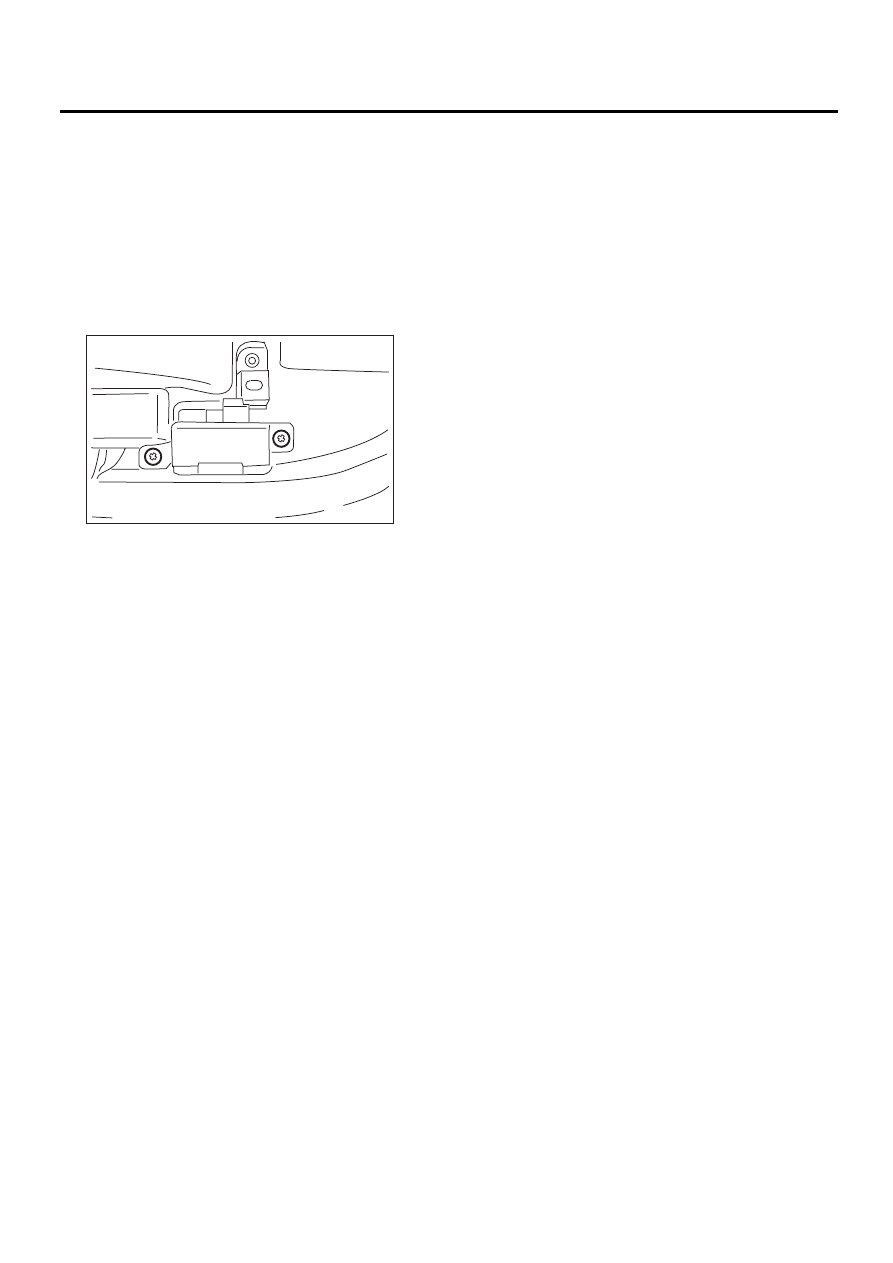

Фонарь подсветки порога

СИСТЕМА ОСВЕЩЕНИЯ

33.Фонарь подсветки порога

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней или
задней двери. <См. EI-35, СНЯТИЕ, Внутрен-
няя отделка двери.>
3) Отсоедините разъем жгута проводов.
4) Отверните крепежный винт с тыльной сто-
роны внутренней отделки и снимите фонарь
подсветки порога двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00526
