LI-2

Общие сведения

СИСТЕМА ОСВЕЩЕНИЯ

1. Общие сведения

А: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: ОСТОРОЖНО

• Перед тем как приступить к снятию или установке деталей, убедитесь в том, что провод массы
отсоединен от аккумулятора. При замене аудиосистемы, блока управления и других деталей, снаб-
женных функцией памяти, перепишите содержимое памяти перед тем, как отсоединить провод мас-
сы от аккумуляторной батареи. Иначе содержимое памяти будет удалено.
• Соберите детали в порядке, обратном разборке, если не указан иной способ.
• Отрегулируйте детали в соответствии с техническими требованиями, приведенными в руководс-
тве.
• Во время сборки надежно подсоедините разъемы.
• После сборки убедитесь в том, что функциональные элементы работают без помех.

ВНИМАНИЕ:

• Жгут проводов системы подушек безопасности проложен рядом с электрическими дета-
лями и переключателями. Запрещается подключение электрических тестеров к жгутам
проводов или цепям разъемов системы подушек безопасности.
• Будьте осторожны, чтобы не повредить жгуты проводов системы воздушной подушки
безопасности при обслуживании электрических деталей и переключателей.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1 ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Передняя фара

Галогенная лампа ближнего света

12 В — 55 Вт

Галогенная лампа дальнего света

12 В — 65 Вт

Передний указатель поворота, стояночный фонарь

12 В — 27/8 Вт

Передний стояночный фонарь

12 В — -5 Вт

Передняя противотуманная фара

12 В — 55 Вт

Боковой указатель поворота

12 В — 2,7 Вт (Светодиодная лампа)

Задний комбинированный фо-
нарь

Стоп-сигнал/Задний габаритный фо-
нарь/Задний стояночный фонарь

12 В — 21/5 Вт

Фонарь указателя поворотов

12 В — 21 Вт

Фонарь заднего хода

12 В — -16 Вт

Фонарь подсветки номерного знака

12 В — 5 Вт

Верхний стоп-сигнал

12 В — 1,3 Вт (Светодиодная лампа)

Задний противотуманный фонарь

12 В — 21 Вт

Плафон освещения салона

12 В — 8 Вт

Фонарь точечной подсветки

12 В — 8 Вт

Фонарь освещения багажного отсека

12 В — 13 Вт (кроме пятиместных моделей

KA)

12 В — 5 Вт (пятиместные модели KA)

Плафон дверцы багажного отсека

12 В — 5 Вт

Фонарь подсветки отделения для перчаток

12 В — 1,4 Вт

Фонарь подсветки порога

12 В — 3 Вт

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения сопротивления и напряжения.

LI-3

Система фар и габаритных огней

СИСТЕМА ОСВЕЩЕНИЯ

2. Система фар и габаритных

огней

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ФАРА ГАЛОГЕННОГО ТИПА

<См. WI-145, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Систе-
ма фар.>

2. ГАБАРИТНЫЙ ФОНАРЬ И ФОНАРЬ
ОСВЕЩЕНИЯ

<См. WI-159, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема габаритных огней и освещения.>

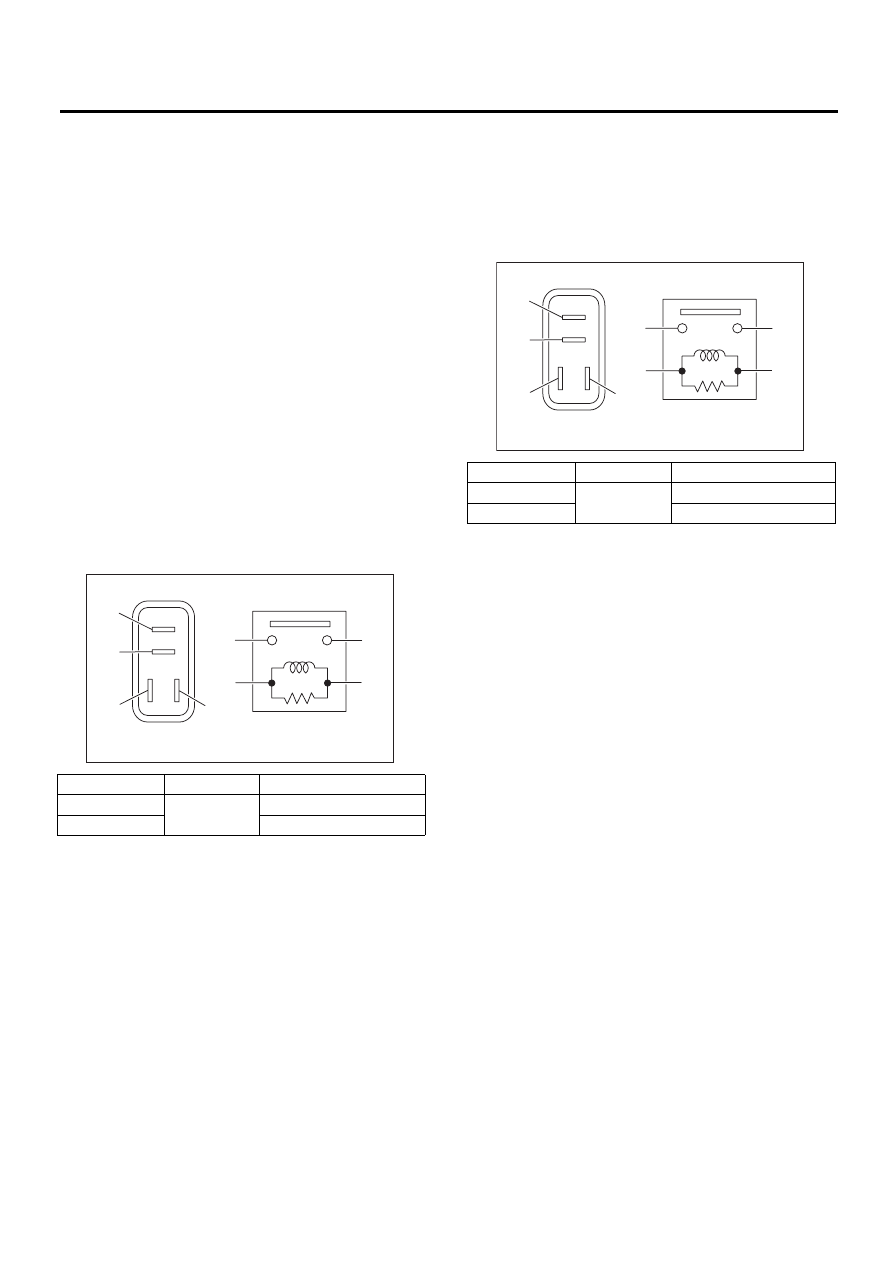

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ ФАР

<См. LI-10, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

2. РЕЛЕ ФАРЫ

Подсоедините клемму №4 к положительной
клемме аккумулятора, а клемму №3 – к клемме
массы аккумулятора, после чего измерьте со-
противление реле фар между клеммами.

3. РЕЛЕ ЗАДНЕГО ГАБАРИТНОГО
ФОНАРЯ И ОСВЕЩЕНИЯ

Подсоедините клемму №4 к положительной
клемме аккумулятора, а клемму №3 – к клемме
массы аккумулятора, после чего измерьте со-
противление между клеммами реле задних га-
баритных фонарей и освещения.

Проводимость

Клемма №

Номинальное значение

Да

1 и 2

Менее 1 Ом

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

Проводимость

Клемма №

Номинальное значение

Да

1 и 2

Менее 1 Ом

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-4

Система передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

3. Система передней

противотуманной фары

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА

<См. WI-151, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема передних противотуманных фар.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

Измерьте сопротивление между клеммами вы-
ключателя передних противотуманных фар.
<См. LI-10, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

2. РЕЛЕ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

Подсоедините клемму №4 к положительной
клемме аккумулятора, а клемму №3 – к клемме
массы аккумулятора, после чего измерьте со-
противление реле передних противотуманных
фар между клеммами.

Проводимость

Клемма №

Номинальное значение

Да

1 и 2

Менее 1 Ом

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-5

Система задних противотуманных фонарей

СИСТЕМА ОСВЕЩЕНИЯ

4. Система задних

противотуманных фонарей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЗАДНИЙ ПРОТИВОТУМАННЫЙ
ФОНАРЬ

<См. WI-153, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема задних противотуманных фонарей.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ЗАДНИХ
ПРОТИВОТУМАННЫХ ФОНАРЕЙ

Измерьте сопротивление между клеммами вы-
ключателя задних противотуманных фонарей.
<См. LI-10, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

2. РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ
ФОНАРЕЙ

Подсоедините клемму №4 к положительной
клемме аккумулятора, а клемму №3 – к клемме
массы аккумулятора, после чего измерьте со-
противление между клеммами реле задних га-
баритных фонарей.

Проводимость

Клемма №

Номинальное значение

Да

1 и 2

Менее 1 Ом

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)
