Subaru B9 Tribeca (2007 год). Руководство - часть 400

SB-10

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

2. СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА

Шаг

Проверка

Yes

ПРОВЕРКА СИСТЕМЫ ЦЕНТРАЛЬНОГО БЛОКА
УПРАВЛЕНИЯ.
Используя Subaru Select Monitor, проверьте коды
диагностики неисправностей центрального блока
управления. <См. LAN(diag)-13, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 2.

ПРОВЕРКА СИГНАЛА СКОРОСТИ АВТОМОБИЛЯ.
Используя Subaru Select Monitor, проверьте коды
диагностики неисправностей системы VDC. <См.
VDC(diag)-16, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 3.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
2) Переведите замок зажигания в положение ON.
(двигатель OFF)
3) Установите выключатель электропитания
Subaru Select Monitor в положение ON.
4) Используя Subaru Select Monitor, считайте дан-
ные по пункту “Passenger’s seat belt SW input”
(“Входной сигнал датчика ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что входной сигнал дат-
чика ремня безопасности пе-
реднего пассажира отсутс-
твует?

Переходите к
шагу 4.

Проверьте жгут
проводов меж-
ду централь-
ным блоком уп-
равления и мас-
сой кузова.

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ РЕМ-
НЯ БЕЗОПАСНОСТИ.
Используя Subaru Select Monitor, считайте данные
по пункту “P-belt warning light O/P” (“Срабатывание
предупреждающей лампы ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что предупреждающая
лампа ремня безопасности
переднего пассажира горит?
Кроме того, горит ли предуп-
реждающая лампа ремня бе-
зопасности переднего пасса-
жира?

Переходите к
шагу 5.

Проверьте жгут
проводов меж-
ду замком за-
жигания и цент-
ральным бло-
ком
управления.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Вставьте язычок ремня безопасности переднего
пассажира в замок.
2) Используя Subaru Select Monitor, считайте дан-
ные по пункту “Passenger’s seat belt SW input”
(“Входной сигнал датчика ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что входной сигнал дат-
чика ремня безопасности пе-
реднего пассажира подает-
ся?

Переходите к
шагу 6.

Проверьте цен-
тральный блок
управления.

Отображается ли на дисп-
лее, что предупреждающая
лампа ремня безопасности
переднего пассажира не го-
рит? Кроме того, погасла ли
предупреждающая лампа
ремня безопасности перед-
него пассажира?

Переходите к
шагу 7.

Проверьте жгут
проводов меж-
ду замком за-
жигания и цент-
ральным бло-
ком
управления.

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Вытяните язычок из замка ремня безопасности.
2) Переведите замок зажигания в положение ON.

Горит ли предупреждающая
лампа ремня безопасности?

Переходите к
шагу 8.

Проверьте цен-
тральный блок
управления.

SB-11

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Поднимите автомобиль на подъемнике.

ПРИМЕЧАНИЕ:
Все колеса автомобиля не должны касаться пола.
2) Вставьте язычок ремня безопасности водителя в
замок.
3) Вытяните язычок ремня безопасности переднего
пассажира из замка.
4) Запустите двигатель и наберите скорость не ме-
нее 20 км/ч (12 миль/ч).

ПРИМЕЧАНИЕ:
Если имеет место разница в скорости вращения пе-
редних и задних колес, может загореться предуп-
реждающая лампа системы ABS или VDC. Это, од-
нако, не является свидетельством неисправности.
После завершения диагностики проведите очистку
памяти от кодов диагностики неисправностей сис-
темы VDC. <См. VDC(diag)-16, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Мигает ли предупреждаю-
щая лампа ремня безопас-
ности и раздается ли звуко-
вой сигнал?

Переходите к
шагу 9.

Проверьте цен-
тральный блок
управления.

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
Из состояния, при котором мигает предупреждаю-
щая лампа ремня безопасности и звучит звуковой
сигнал, снизьте скорость движения автомобиля до
17 км/ч (11 миль/ч).

Прекращается ли звучание
звукового сигнала, а предуп-
реждающая лампа ремня бе-
зопасности переходит из ре-
жима мигания в режим горе-
ния?

Переходите к
шагу 10.

Проверьте цен-
тральный блок
управления.

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Установите скорость движения автомобиля не
менее 20 км/ч (12 миль/ч).
2) Выждите примерно 108 секунд при мигании пре-
дупреждающей лампы ремня безопасности и звуча-
нии звукового сигнала.

Система пре-
дупреждения
ремня безопас-
ности исправна.
Причиной мо-
жет стать вре-
менная потеря
контакта в
разъеме жгута
проводов. Про-
верьте надеж-
ность контакта.

Проверьте цен-
тральный блок
управления.

Шаг

Проверка

Yes

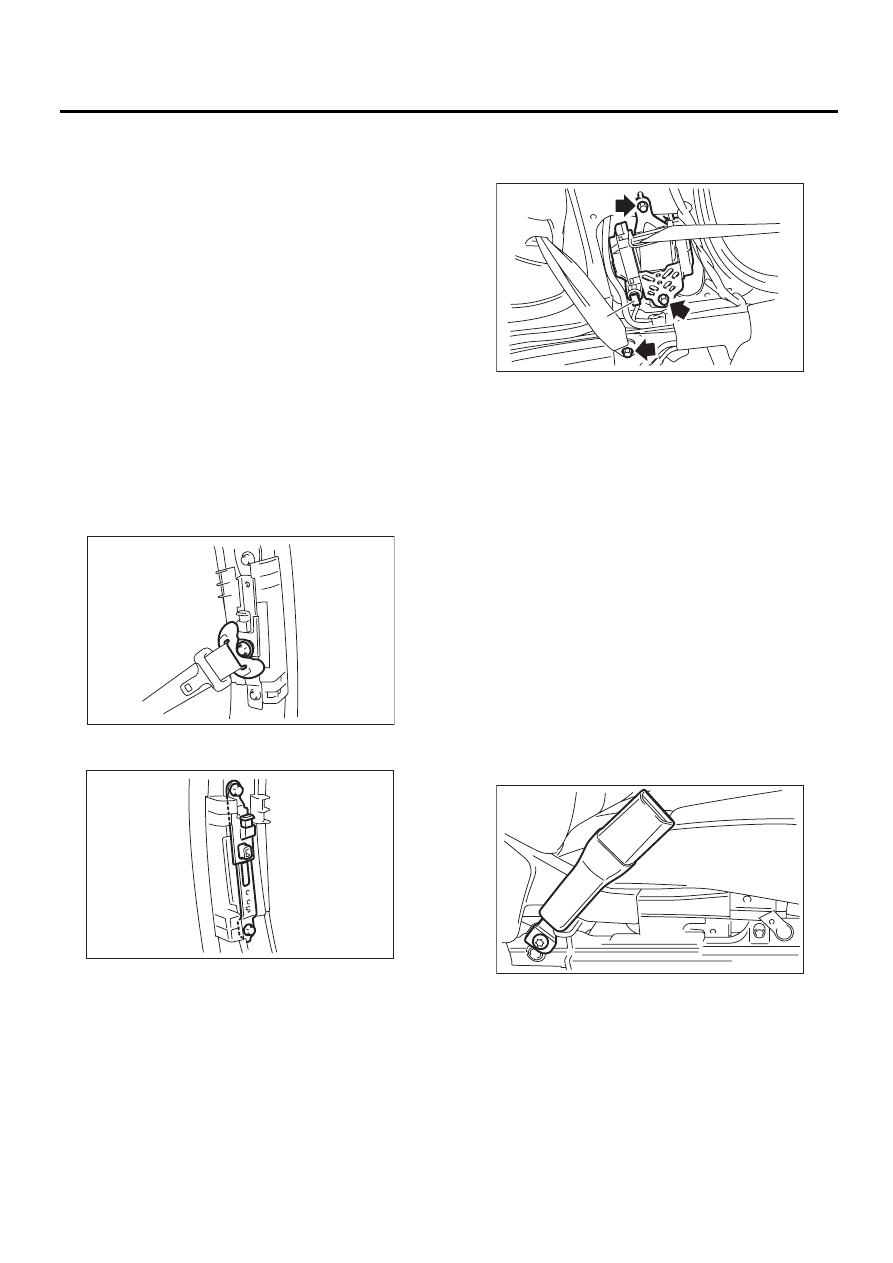

SB-12

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Ремень безопасности

переднего сиденья

A: СНЯТИЕ

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и сделайте паузу не менее 20 секунд.
3) Снимите нижнюю и верхнюю внутреннюю
отделку центральной стойки. <См. EI-44, НИЖ-
НЯЯ ВНУТРЕННЯЯ ОТДЕЛКА ЦЕНТРАЛЬНОЙ
СТОЙКИ, СНЯТИЕ, Боковая отделка.> <См.
EI-44, ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
ЦЕНТРАЛЬНОЙ СТОЙКИ, СНЯТИЕ, Боковая
отделка.>
4) Выверните болт и снимите узел крепления
плечевой лямки ремня безопасности.

5) Выверните болт и снимите регулируемый по
высоте узел крепления.

6) Отсоедините разъем (A) преднатяжителя и
снимите нижний болт узла крепления и натя-
житель ремня безопасности.

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лю ремня безопасности и не роняйте его.
• Преднатяжитель и кронштейн выполнены
единым блоком, поэтому не разбирайте их.

2. УЗЕЛ КРЕПЛЕНИЯ РЕМНЯ
БЕЗОПАСНОСТИ С ВНУТРЕННЕЙ
СТОРОНЫ ПЕРЕДНЕГО СИДЕНЬЯ

1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и сделайте паузу не менее 20 секунд.
2) Снимите четыре болта в левой и правой час-
ти направляющей сиденья.
3) Отсоедините разъем предупреждающей
лампы ремня безопасности, расположенный
под сиденьем.
4) Снимите скобы крепления жгута проводов с
обратной стороны подушки сиденья.
5) Отверните болт TORX

, затем снимите узел

крепления ремня безопасности с внутренней
стороны переднего сиденья.

SB-00152

SB-00153

(A)

SB-00306

SB-00307

SB-13

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: УСТАНОВКА

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Узлы и детали со стороны водителя и пе-
реднего пассажира не являются идентич-
ными. Перед установкой убедитесь, что вы-
брали правильную деталь.
• Будьте внимательны, не перекручивайте
ленту ремня безопасности при установке.

Момент затяжки:

<См. SB

-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕ-

РЕДНЕГО СИДЕНЬЯ,
УЗЕЛ, Общие сведения.>

2. УЗЕЛ КРЕПЛЕНИЯ РЕМНЯ
БЕЗОПАСНОСТИ С ВНУТРЕННЕЙ
СТОРОНЫ ПЕРЕДНЕГО СИДЕНЬЯ

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SB

-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕ-

РЕДНЕГО СИДЕНЬЯ,
УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Преднатяжитель на предмет трещин или де-
формации.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба. Ремень безопасности
на предмет чрезмерного растяжения или туго-
го вытягивания.
• Узел крепления ремня безопасности с внут-
ренней стороны переднего сиденья на предмет
деформации или повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.
