Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

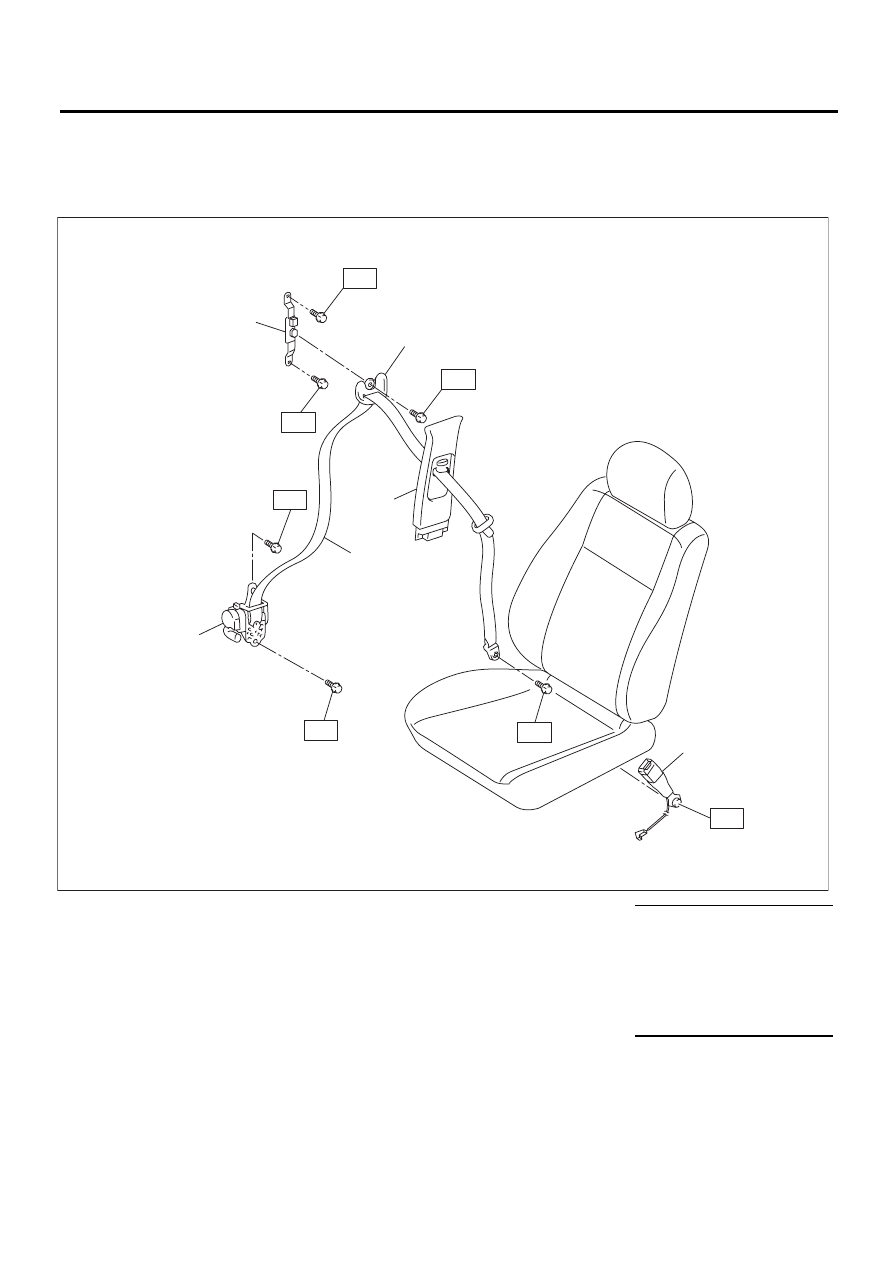

1. РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

(1) Регулируемый по высоте узел креп-

ления ремня безопасности

(5) Верхняя внутренняя отделка централь-

ной стойки

Момент затяжки: Нм (кгс-
м, фунт-сила фут)

(2) Узел крепления плечевой лямки рем-

ня безопасности

(6) Узел крепления ремня безопасности с

внутренней стороны переднего сиденья

T1: 30 (3,1, 22)

(3) Узел ремня безопасности переднего

сиденья

T2: 38 (3,9, 28)

(4) Натяжитель ремня безопасности





T3: 53 (5,4, 39)

(6)

T2

T1

T1

T3

(3)

(4)

(5)

(2)

T1

(1)

T1

T3

WW-00344

SB-3

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

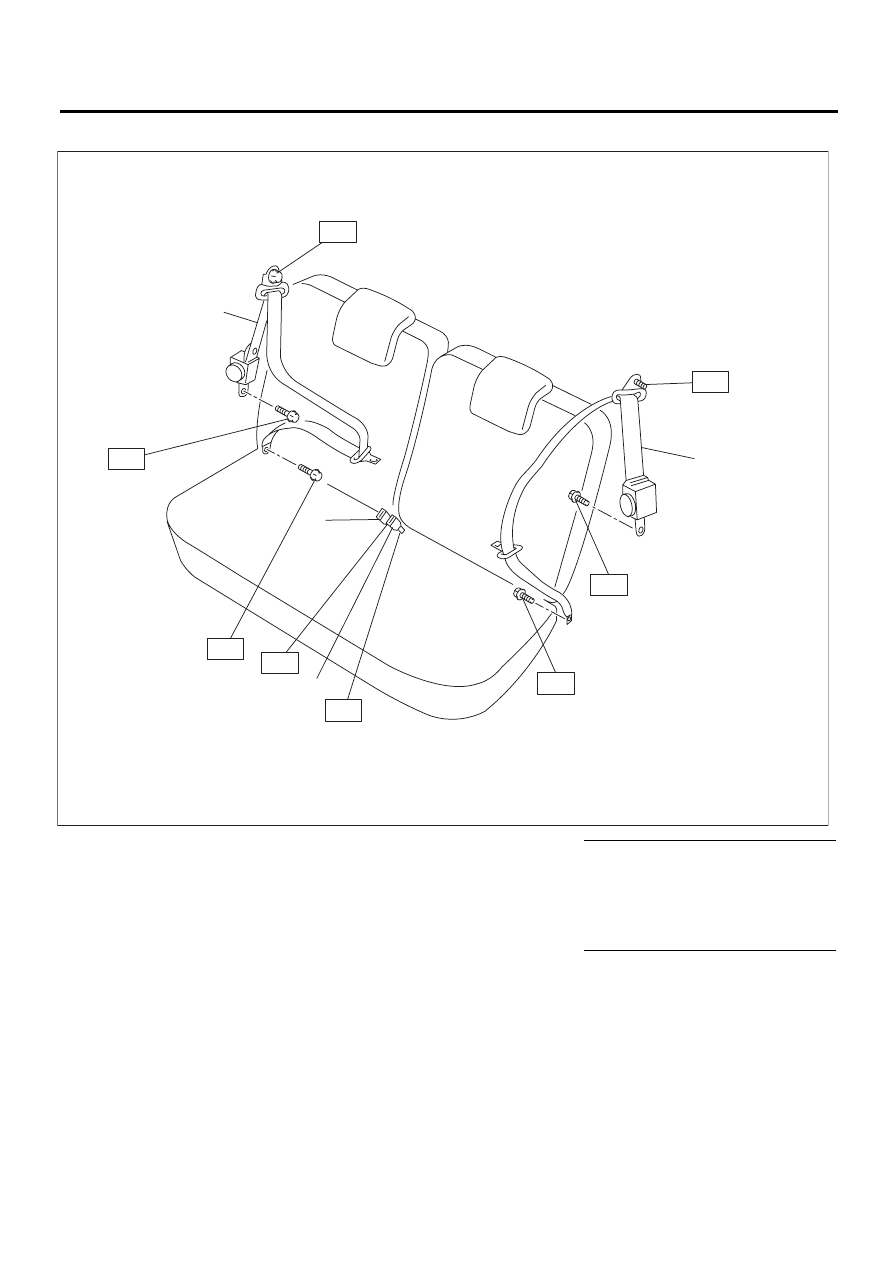

2. РЕМНИ БЕЗОПАСНОСТИ ВТОРОГО РЯДА СИДЕНИЙ

(1)

Узел ремня безопасности правого
бокового сиденья

(5)

Узел замка ремня безопасности
правого бокового сиденья

Момент затяжки: Нм (кгс-м, фунт-
сила фут)

(2)

Узел плечевой лямки центрального
ремня безопасности

(6)

Узел замка центрального ремня
безопасности

T1: 30 (3,1, 22)

(3)

Узел ремня безопасности левого
бокового сиденья

T2: 38 (3,9, 28)

(4)

Узел замка ремня безопасности ле-
вого бокового сиденья

(7)

Регулируемый по высоте узел
крепления ремня безопасности

T3: 53 (5,4, 39)

SB-00304

(2)

(7)

(1)

T3

(3)

T1

T3

T2

T2

(6)

(4)

(5)

T2

T1

T1

T1

T1

SB-4

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

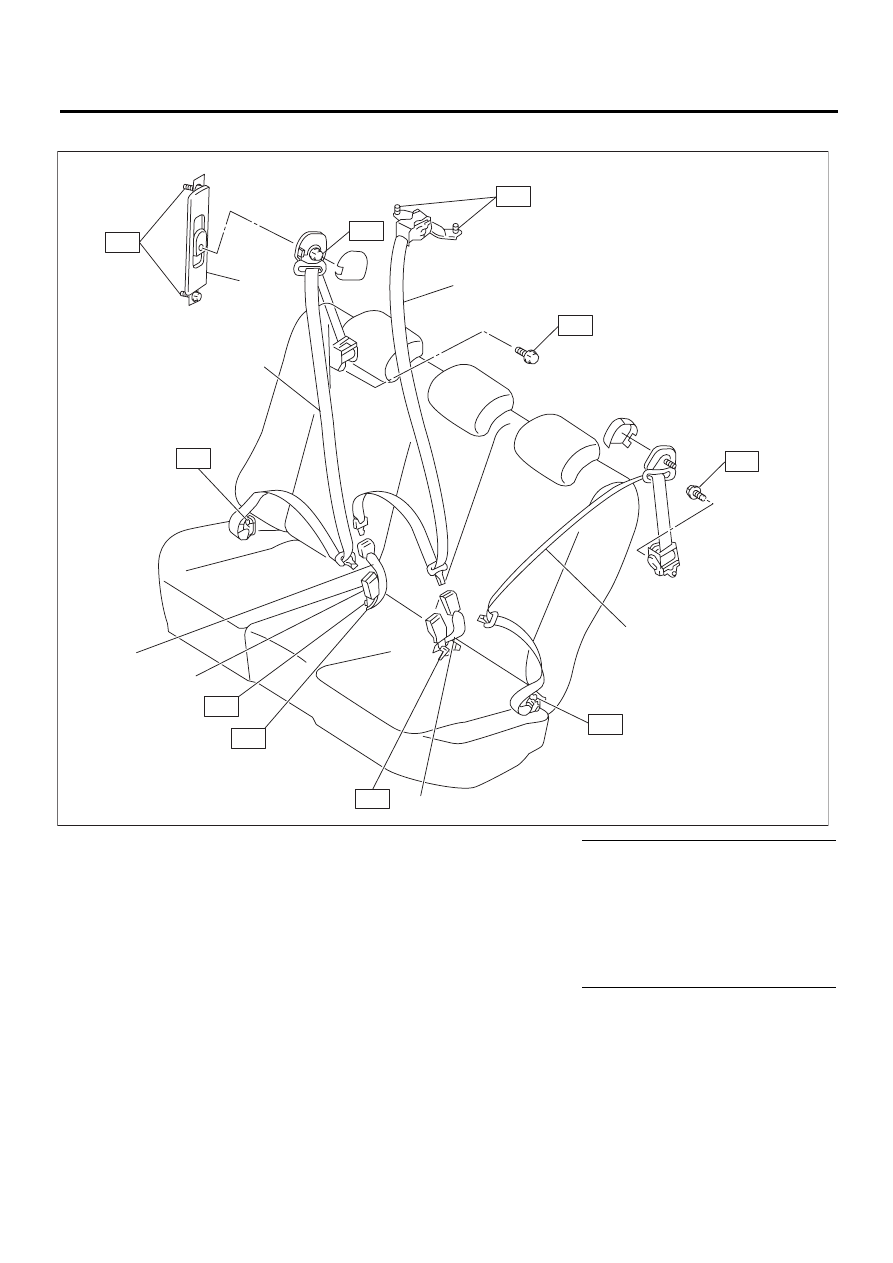

3. РЕМНИ БЕЗОПАСНОСТИ ТРЕТЬЕГО РЯДА СИДЕНИЙ

(1)

Узел ремня безопасности правого
бокового сиденья

(4)

Узел замка ремня безопасности
левого бокового сиденья

Момент затяжки: Нм (кгс-м, фунт-
сила фут)

(2)

Узел ремня безопасности левого
бокового сиденья





T1: 30 (3,1, 22)

(3)

Узел замка ремня безопасности
правого бокового сиденья





T2: 38 (3,9, 28)

SB-00305

T1

T1

T1

(1)

(2)

(3)

(4)

T1

T2

T1

T1

T2

SB-5

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

• Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
• Система преднатяжителей имеет резервный
источник электропитания. Если перед началом
работ не сделать паузу не менее 20 секунд,
преднатяжитель может сработать.
• Не допускайте ударов по преднатяжителям
и не роняйте их.
• При попадании на преднатяжитель масла,
смазки или воды, немедленно удалите их кус-
ком сухой ткани.
• Не подвергайте преднатяжители воздейс-
твию высоких температур и огня.
• Не допускайте подачи на преднатяжители
электрического тока или напряжения. Не ис-
пользуйте тестер цепи для проверки сопротив-
ления преднатяжителя.
• Не разбирайте преднатяжители и не пытай-
тесь их отремонтировать. В случае обнаруже-
ния вмятин, трещин или деформаций, замените
преднатяжитель новым.
• Не используйте узлы и детали подушек безо-
пасности или преднатяжителей, снятые с дру-
гих автомобилей. При замене устанавливайте
только новые узлы и детали.
• При работе с ремнем безопасности со срабо-
тавшим преднатяжителем надевайте защит-
ные очки и перчатки. После работы тщательно
вымойте руки.
• Ремень безопасности со сработавшим пред-
натяжителем не подлежит повторному исполь-
зованию.
• Если при срабатывании подушки безопас-
ности ее материал попадет в глаза или на ко-
жу, смойте его чистой водой, после чего обра-
титесь к врачу.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1 ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАИМЕНОВА-
НИЕ ИНСТРУ-

МЕНТА

КОММЕНТАРИИ

Тестер цепи

Предназначен для проверки систе-
мы предупреждения ремней безо-
пасности.

Насадка TORX

®



T50

Используется для снятия и уста-
новки узла крепления ремня безо-
пасности с внутренней стороны пе-
реднего сиденья.
