AB(diag)-108

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и модулем подушки безопасности пе-
реднего пассажира.

Контакт ненадежен?

Замените как основ-
ной жгут проводов
системы подушек бе-
зопасности, так и
жгут проводов пере-
городки моторного
отсека.

Переходите к шагу
2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАС-
НОСТИ ПЕРЕДНЕГО ПАССАЖИРА.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Снимите нижнюю боковую крышку консоли со
стороны переднего пассажира и отсоедините
разъемы (AB10) и (AB9).
3) Подсоедините разъем (1P) диагностического
жгута проводов P к разъему (AB9).
4) Подсоедините резистор модуля подушки бе-
зопасности к разъемам (2P) и (3P) диагностичес-
кого жгута проводов P.
5) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности горит
в течение 6 секунд, а
затем гаснет?

Замените модуль по-
душки безопасности
переднего пассажи-
ра. <См. AB-15, Мо-
дуль подушки безо-
пасности переднего
пассажира.>

Переходите к шагу
3.

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО ПАССАЖИРА).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъемов (2P) и (3P) диагностическо-
го жгута проводов P.
3) Снимите нижнюю крышку панели приборов и
отсоедините разъемы (AB7) и (AB2).
4) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB6).
5) Измерьте сопротивление между разъемом
(2U) диагностического жгута проводов U и разъ-
емами (2P) и (3P) диагностического жгута прово-
дов P.

Разъемы и клеммы

(2U) № 3 — (2P) № 1:
(2U) № 5 — (2P) № 2:
(2U) № 9 — (3P) № 3:
(2U) № 13 — (3P) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 4. Замените как ос-

новной жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов перегородки
моторного отсека.

AB(diag)-109

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО ПАССАЖИРА).
Измерьте сопротивление между разъемами (2U)
диагностического жгута проводов U, а также
между разъемом (2U) и массой кузова.

Разъемы и клеммы

(2U) № 3 — (2U) № 5:
(2U) № 3 — Масса кузова:
(2U) № 5 — Масса кузова:
(2U) № 9 — (2U) № 13:
(2U) № 9 — Масса кузова:
(2U) № 13 — Масса кузова:

Сопротивление состав-
ляет 1 МОМ или более?

Переходите к шагу 5. Замените как ос-

новной жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов перегородки
моторного отсека.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-20,
Блок управления
системой подушек
безопасности.>

Переходите к шагу
6.

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-46, Список
кодов диагностики
неисправностей
(КДН).>

Завершите прове-
дение диагности-
ки.

Шаг

Проверка

Да

Нет

AB(diag)-110

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AG:КДН 75 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны водителя).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (водителя).
• Замыкание на силовой провод цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).

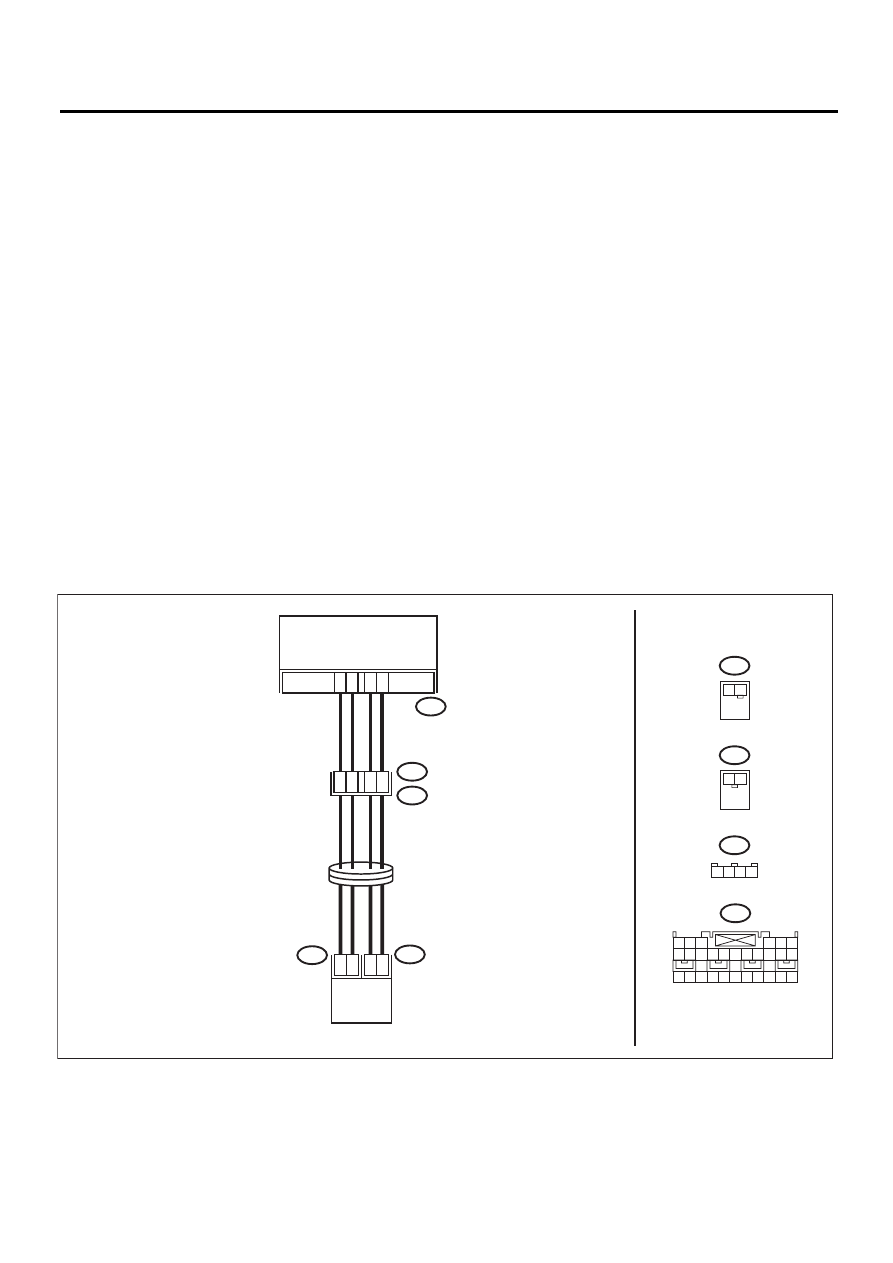

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01721

AB6

AB2

AB7

AB6

AB37

AB38

1 2 3 4

AB37

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

НАГНЕТАТЕЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ
