AB(diag)-104

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

A: КДН 71 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы
подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-
зопасности (водителя).
• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).

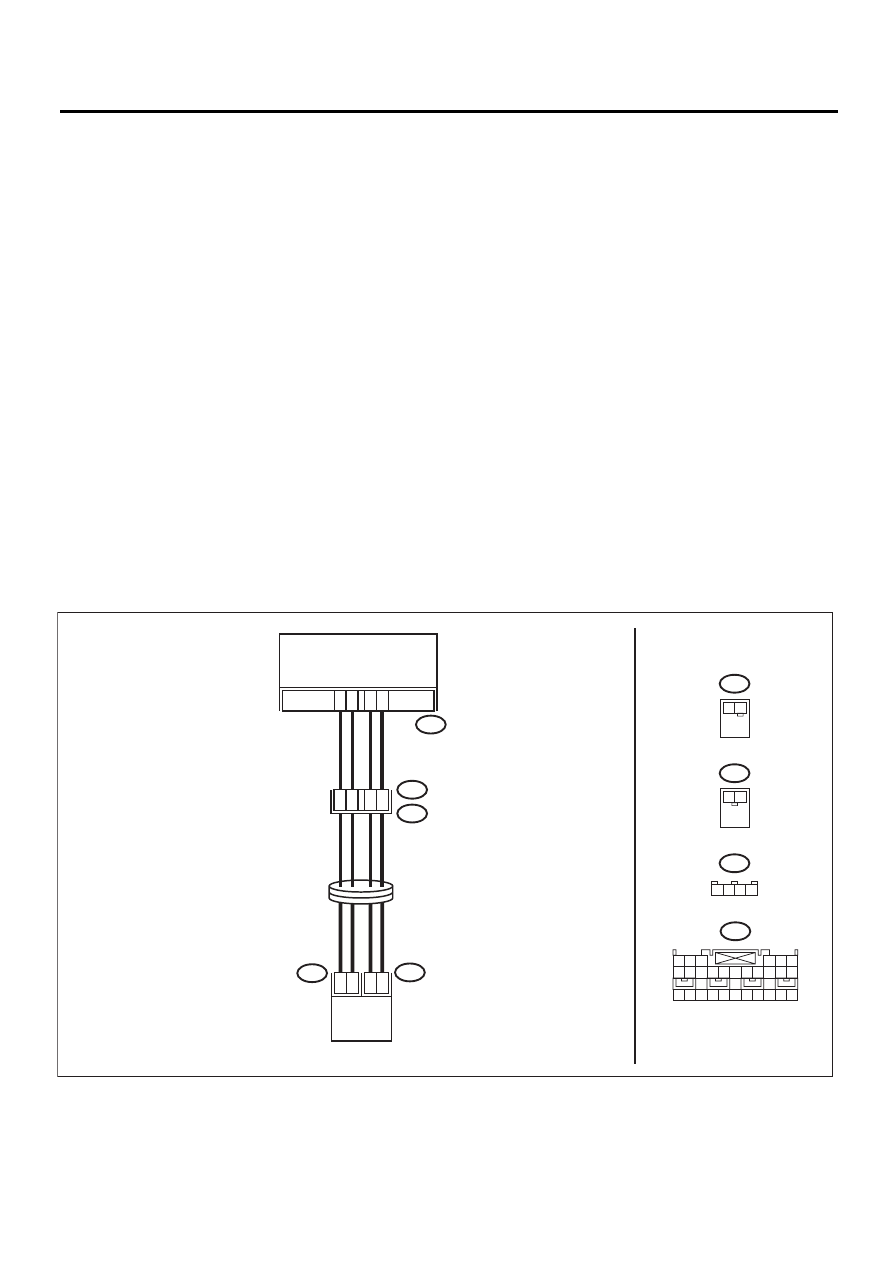

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01721

AB6

AB2

AB7

AB6

AB37

AB38

1 2 3 4

AB37

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

НАГНЕТАТЕЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

AB(diag)-105

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и модулем подушки безопасности водителя.

Контакт ненадежен?

Замените как ос-
новной жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов перегородки
моторного отсека.

Переходите к
шагу 2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Снимите модуль подушки безопасности водителя.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB38).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините разъем (1Q) диагностического жгу-
та проводов Q к разъему (AB37).
6) Подсоедините резистор модуля подушки безопас-
ности к разъему (2Q) диагностического жгута прово-
дов Q.
7) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности горит
в течение 6 секунд, а
затем гаснет?

Замените модуль
подушки безопас-
ности водителя.
<См. AB-14, Модуль
подушки безопас-
ности водителя.>

Переходите к
шагу 3.

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕВОЙ
КОЛОНКИ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Отсоедините диагностический жгут проводов N
от разъема (AB38).
3) Отсоедините диагностический жгут проводов Q
от разъема (AB37).
4) Снимите нижнюю крышку панели приборов и от-
соедините разъемы (AB7) и (AB2).
5) Подсоедините разъем (1P) диагностического жгу-
та проводов P к разъему (AB2).
6) Подсоедините резистор модуля подушки безопас-
ности к разъемам (2P) и (3P) диагностического жгута
проводов P.
7) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности горит
в течение 6 секунд, а
затем гаснет?

Замените поворот-
ный разъем руле-
вой колонки. <См.
AB-23, Поворотный
разъем рулевой ко-
лонки.>

Переходите к
шагу 4.

AB(diag)-106

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВО-
ДОВ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъемов (2P) и (3P) диагностического жгута
проводов P.
3) Снимите нижнюю боковую крышку консоли со
стороны переднего пассажира и отсоедините разъ-
емы (AB10) и (AB9).
4) Отсоедините от блока управления системой поду-
шек безопасности все разъемы и подсоедините разъ-
ем (1U) диагностического жгута проводов U к разъ-
ему (AB6).
5) Измерьте сопротивление между разъемом (2U)
диагностического жгута проводов U и разъемами
(2P) и (3P) диагностического жгута проводов P.

Разъемы и клеммы

(2U) № 2 — (2P) № 1:
(2U) № 4 — (2P) № 2:
(2U) № 8 — (3P) № 3:
(2U) № 12 — (3P) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу
5.

Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов перего-
родки моторно-
го отсека.

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВО-
ДОВ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ).
Измерьте сопротивление между разъемами (2U) диа-
гностического жгута проводов U, а также между
разъемом (2U) и массой кузова.

Разъемы и клеммы

(2U) № 2 — (2U) № 4:
(2U) № 4 — Масса кузова:
(2U) № 2 — Масса кузова:
(2U) № 8 — (2U) № 12:
(2U) № 8 — Масса кузова:
(2U) № 12 — Масса кузова:

Сопротивление состав-
ляет 1 МОМ или более?

Переходите к шагу
6.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-20,
Блок управления
системой подушек
безопасности.>

Переходите к
шагу 7.

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН. Отображается ли ка-

кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-46, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-107

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AF:КДН 72 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

ПАССАЖИРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы
подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-
зопасности (переднего пассажира).
• Неисправность модуля подушки безопасности переднего пассажира.
• Неисправность блока управления системой подушек безопасности.

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB9

AB10

AB6

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

AB9

1 2 3 4

AB-01594

НАГНЕТАТЕЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА
