AB(diag)-48

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Неисправность правой

боковой подушки безо-

пасности

• Замыкание на силовой провод в жгуте про-
водов правой боковой подушки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-80, КДН 45 НЕИСПРАВ-
НОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ, Таблица диа-
гностики с кодами неисправностей.>

Неисправность левой бо-

ковой подушки безопас-

ности

• Замыкание на силовой провод в жгуте про-
водов левой боковой подушки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-82, КДН 46 НЕИСПРАВ-
НОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ, Таблица диагнос-
тики с кодами неисправностей.>

Неисправность датчика

правой боковой подушки

безопасности

• Датчик правой боковой подушки безопас-
ности неисправен.
• Неисправность в цепи жгута проводов пра-
вой боковой подушки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-84, КДН 51 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность датчика
левой боковой подушки

безопасности

• Датчик левой боковой подушки безопаснос-
ти неисправен.
• Неисправность в цепи жгута проводов левой
боковой подушки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-86, КДН 52 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, Табли-
ца диагностики с кодами неисправ-
ностей.>

Неисправность датчика

правой боковой подушки

безопасности

Датчик правой боковой подушки безопасности
неисправен.

<См. AB(diag)-88, КДН 53 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность датчика
левой боковой подушки

безопасности

Датчик левой боковой подушки безопасности
неисправен.

<См. AB(diag)-88, КДН 54 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, Табли-
ца диагностики с кодами неисправ-
ностей.>

Выходной сигнал актива-

ции подушки-шторки бе-

зопасности

• Наполнение газом модуля боковой подушки
безопасности, модуля подушки-шторки безо-
пасности и срабатывание преднатяжителя
ремня безопасности.
• Срабатывание модуля подушки-шторки бе-
зопасности.

<См. AB(diag)-88, КДН 55 ВЫХОДНОЙ
СИГНАЛ АКТИВАЦИИ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправнос-
тей>

Неисправность датчика

правой подушки-шторки

безопасности

• Датчик правой подушки-шторки безопаснос-
ти неисправен.
• Неисправность в цепи жгута проводов пра-
вой подушки-шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-89, КДН 56 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ПРАВОЙ ПОДУШ-
КИ-ШТОРКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправ-
ностей.>

Неисправность датчика

левой подушки-шторки

безопасности

• Датчик левой подушки-шторки безопаснос-
ти неисправен.
• Неисправность в цепи жгута проводов левой
подушки-шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-91, КДН 57 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ЛЕВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправнос-
тей.>

Неисправность датчика

правой подушки-шторки

безопасности

Датчик правой подушки-шторки безопасности
неисправен.

<См. AB(diag)-93, КДН 58 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ПРАВОЙ ПОДУШ-
КИ-ШТОРКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправ-
ностей.>

Неисправность датчика

левой подушки-шторки

безопасности

Датчик левой подушки-шторки безопасности
неисправен.

<См. AB(diag)-93, КДН 59 НЕИСПРАВ-
НОСТЬ ДАТЧИКА ЛЕВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправнос-
тей.>

КДН

Дисплей

Содержание диагностики

Ссылка на справочный материал

AB(diag)-49

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Неисправность предна-

тяжителя правого ремня

безопасности

• Разрыв, короткое замыкание или замыка-
ние на массу цепи преднатяжителя правого
ремня безопасности.
• Неисправность блока управления системой
подушек безопасности.
• Преднатяжитель правого ремня безопаснос-
ти неисправен.
• Неисправность жгута проводов преднатяжи-
теля правого ремня безопасности.

<См. AB(diag)-94, КДН 61 НЕИСПРАВ-
НОСТЬ ПРЕДНАТЯЖИТЕЛЯ ПРАВО-
ГО РЕМНЯ БЕЗОПАСНОСТИ, Табли-
ца диагностики с кодами неисправ-
ностей.>

Неисправность предна-
тяжителя левого ремня

безопасности

• Разрыв, короткое замыкание или замыка-
ние на массу в цепи преднатяжителя левого
ремня безопасности.
• Неисправность блока управления системой
подушек безопасности.
• Преднатяжитель левого ремня безопаснос-
ти неисправен.
• Неисправность жгута проводов преднатяжи-
теля левого ремня безопасности.

<См. AB(diag)-97, КДН 62 НЕИСПРАВ-
НОСТЬ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправнос-
тей.>

Неисправность предна-

тяжителя правого ремня

безопасности

• Замыкание на силовой провод в цепи пред-
натяжителя правого ремня безопасности.
• Преднатяжитель правого ремня безопаснос-
ти неисправен.
• Неисправность жгута проводов преднатяжи-
теля правого ремня безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-100, КДН 65 НЕИС-
ПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ
ПРАВОГО РЕМНЯ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность предна-
тяжителя левого ремня

безопасности

• Замыкание на силовой провод в цепи пред-
натяжителя левого ремня безопасности.
• Преднатяжитель левого ремня безопаснос-
ти неисправен.
• Неисправность жгута проводов преднатяжи-
теля левого ремня безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-102, КДН 66 НЕИС-
ПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ
ЛЕВОГО РЕМНЯ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность подушки

безопасности водителя

• Разрыв, короткое замыкание или замыка-
ние на массу цепи основного жгута проводов
системы подушек безопасности.
• Разрыв, короткое замыкание или замыка-
ние на массу цепи жгута проводов модуля по-
душки безопасности (водителя).
• Разрыв, короткое замыкание или замыка-
ние на массу цепи поворотного разъема руле-
вой колонки.
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти водителя.

<См. AB(diag)-104, КДН 71 НЕИС-
ПРАВНОСТЬ ПОДУШКИ БЕЗОПАС-
НОСТИ ВОДИТЕЛЯ, Таблица диа-
гностики с кодами неисправностей.>

Неисправность подушки
безопасности переднего

пассажира

• Разрыв, короткое замыкание или замыка-
ние на массу цепи основного жгута проводов
системы подушек безопасности.
• Разрыв, короткое замыкание или замыка-
ние на массу цепи жгута проводов модуля по-
душки безопасности (переднего пассажира).
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти переднего пассажира.

<См. AB(diag)-107, КДН 72 НЕИС-
ПРАВНОСТЬ ПОДУШКИ БЕЗОПАС-
НОСТИ ПЕРЕДНЕГО ПАССАЖИРА,
Таблица диагностики с кодами неис-
правностей.>

КДН

Дисплей

Содержание диагностики

Ссылка на справочный материал

AB(diag)-50

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Неисправность подушки

безопасности водителя

• Замыкание на силовой провод цепи основно-
го жгута проводов системы подушек безопас-
ности (со стороны водителя).
• Замыкание на силовой провод цепи жгута
проводов модуля подушки безопасности (во-
дителя).
• Замыкание на силовой провод цепи поворот-
ного разъема рулевой колонки.
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти водителя.

<См. AB(diag)-110, КДН 75 НЕИС-
ПРАВНОСТЬ ПОДУШКИ БЕЗОПАС-
НОСТИ ВОДИТЕЛЯ, Таблица диа-
гностики с кодами неисправностей.>

Неисправность подушки
безопасности переднего

пассажира

• Замыкание на силовой провод цепи основно-
го жгута проводов системы подушек безопас-
ности (со стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута
проводов модуля подушки безопасности (пе-
реднего пассажира).
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти переднего пассажира.

<См. AB(diag)-113, КДН 76 НЕИС-
ПРАВНОСТЬ ПОДУШКИ БЕЗОПАС-
НОСТИ ПЕРЕДНЕГО ПАССАЖИРА,
Таблица диагностики с кодами неис-
правностей.>

Неисправность правой

подушки-шторки безо-

пасности

• Неисправность в цепи жгута проводов пра-
вой подушки-шторки безопасности.
• Неисправность модуля правой подушки-
шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-115, КДН 91 НЕИС-
ПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность левой по-

душки-шторки безопас-

ности

• Неисправность в цепи жгута проводов левой
подушки-шторки безопасности.
• Неисправность модуля левой подушки-
шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-118, КДН 92 НЕИС-
ПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность правой

подушки-шторки безо-

пасности

• Замыкание на силовой провод в жгуте про-
водов правой подушки-шторки безопасности.
• Неисправность модуля правой подушки-
шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-121, КДН 95 НЕИС-
ПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Неисправность левой по-

душки-шторки безопас-

ности

• Замыкание на силовой провод в жгуте про-
водов левой подушки-шторки безопасности.
• Неисправность модуля левой подушки-
шторки безопасности.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-123, КДН 96 НЕИС-
ПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей.>

Опрокидывание: Выход-

ной сигнал активации

Сработал модуль подушки-шторки безопас-
ности (левой/правой) и преднатяжитель ремня
безопасности (левого/правого).

<См. AB(diag)-125, КДН BB ОПРОКИ-
ДЫВАНИЕ: ВЫХОДНОЙ СИГНАЛ АК-
ТИВАЦИИ, Таблица диагностики с ко-
дами неисправностей>

КДН

Дисплей

Содержание диагностики

Ссылка на справочный материал

AB(diag)-51

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

14.Таблица диагностики с кодами неисправностей

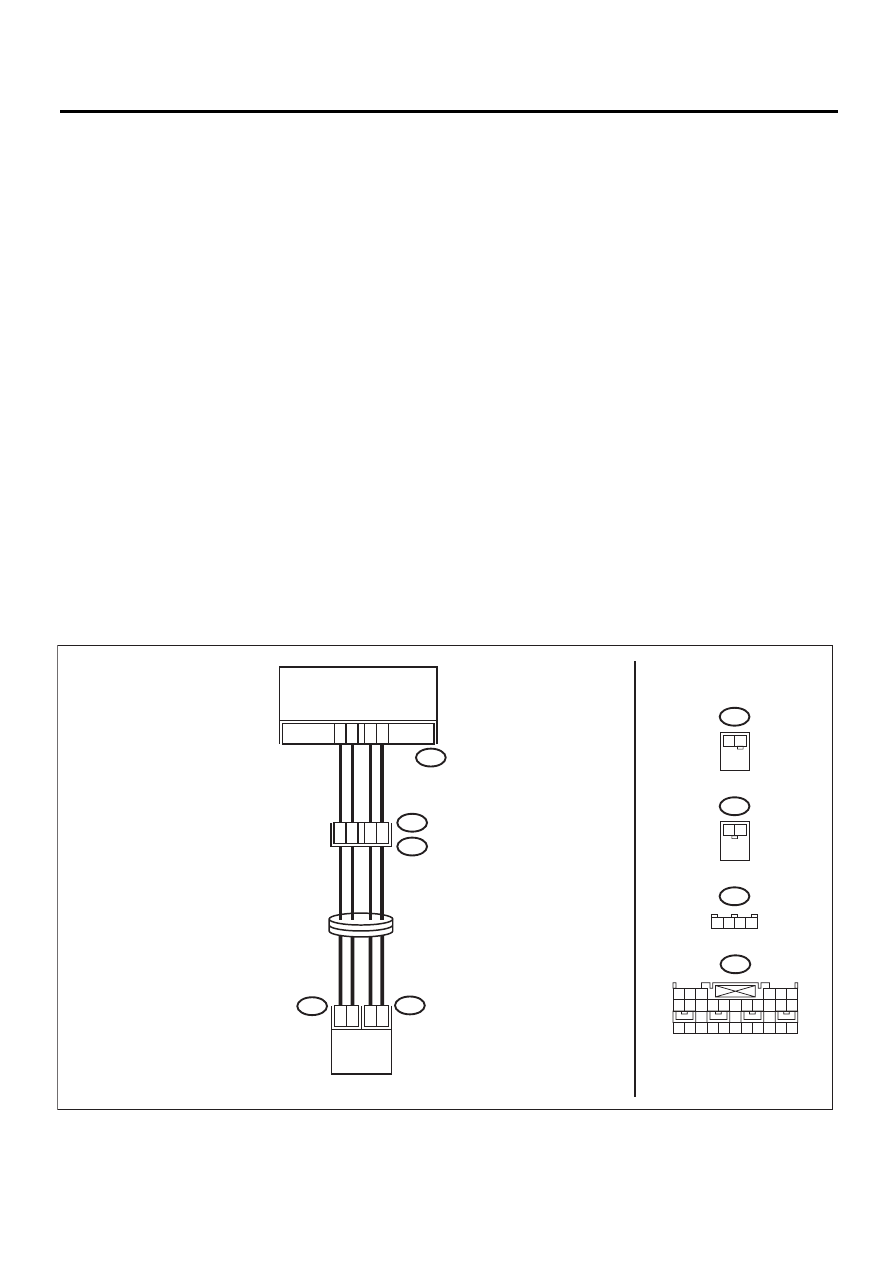

A: КДН 11 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы
подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-
зопасности (водителя).
• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01721

AB6

AB2

AB7

AB6

AB37

AB38

1 2 3 4

AB37

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

НАГНЕТАТЕЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

содержание .. 376 377 378 379 ..
