Subaru B9 Tribeca (2007 год). Руководство - часть 376

AB(diag)-40

Алгоритм работы предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

11.Алгоритм работы

предупреждающей лампы
системы подушек
безопасности

A: ПРОВЕРКА

Переведите замок зажигания в положение ON
и убедитесь, что предупреждающая лампа сис-
темы подушек безопасности горит примерно 6
секунд, а затем гаснет.

(1) Предупреждающая лампа системы подушек

безопасности

(2) Примерно 6 секунд

(3) Замок зажигания в положении ON

AB-00135

(1)

(2)

(3)

OFF

ON

AB(diag)-41

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

12.Неисправность предупреждающей лампы системы подушек

безопасности

A: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ГАСНЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправна предупреждающая лампа системы подушек безопасности.
• Короткое замыкание или разрыв цепи между блоком управления системой подушек безопаснос-
ти и предупреждающей лампой системы подушек безопасности.
• Неисправна цепь массы.
• Неисправность блока управления системой подушек безопасности.
•  Ненадежное соединение (AB1) и (B31).
•  Ненадежное соединение (AB6) и блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажи-
ра.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

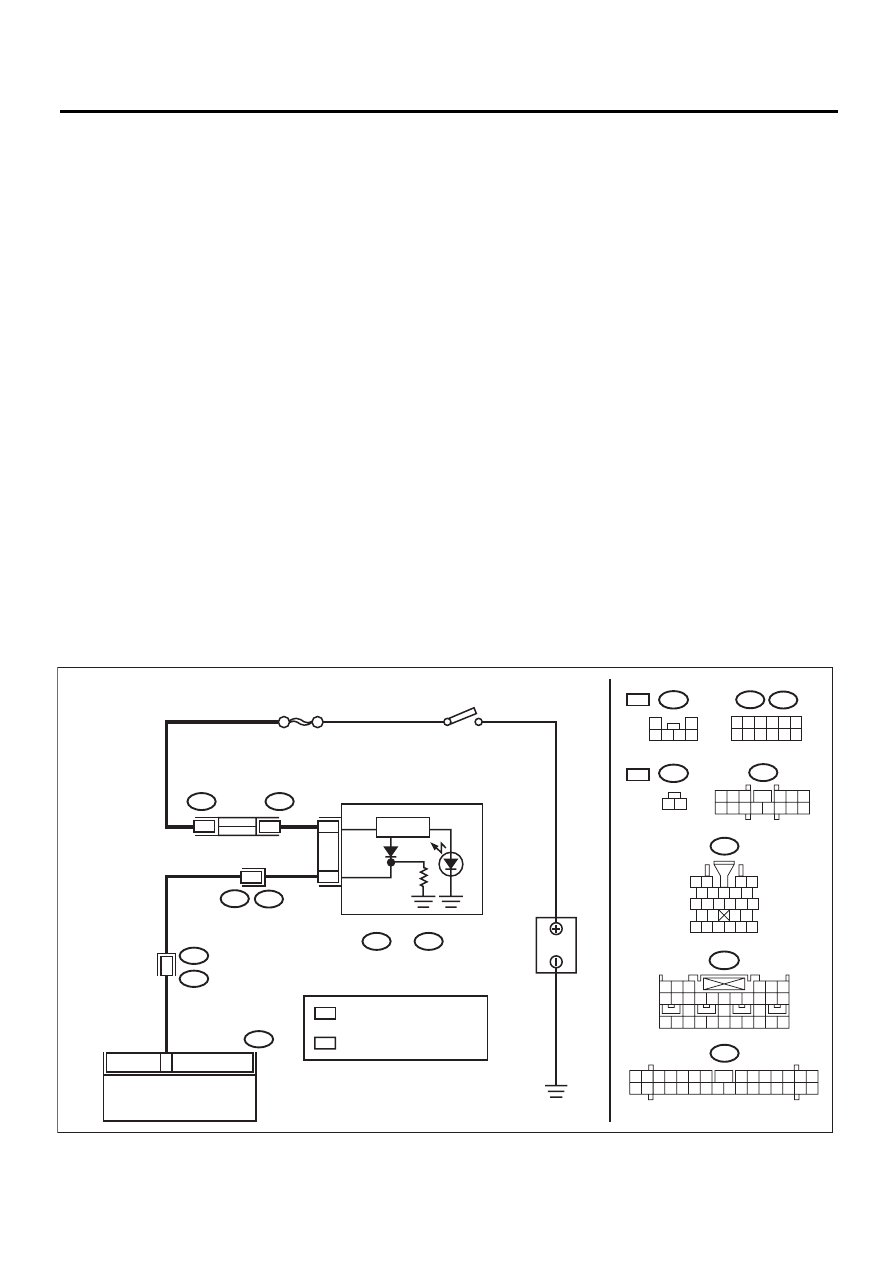

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01698

AB

AB6

10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

AB

B3

AB

No.5

B4

12

:

:

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ПРЕДУПРЕЖДА

Ю

ЩАЯ ЛАМПА СИС-

ТЕМЫ ПОДУШЕК БЕЗОПА

СНОСТИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ОБРАТНАЯ
ЦЕПЬ

16

11

10

15

14

13

12

19

18

25

24

22

21

10

12

RHD

LHD

:

:

AB

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 7, 8 И 9

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 10, 11 И 12

1

1

2

3 4 5 6

1 2 3

4 5 6

7 8 9

6

1

1

3

B12

A3

1

03

i2

i

6

i127

i10

A:

i11

B:

1

13

2

*

2

*

*

1

*

i10

B403

1 2

3 4

5 6 7 8 9

17

23

20

4

3

5 6

8 9

12
28

27

14

11

10

13

30

29

26

25

24

23

22

21

20

19

18

17

2

1

16

15

7

1 2

4 5 6

14

13

12

11

10

9

8

7

3

i11

i126

i127

1 2

5 6

3 4

7 8 9

11

1

1 2

AB(diag)-42

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. AB(diag)-31, СЧИТЫ-
ВАНИЕ КОДОВ ДИАГНОСТИКИ НЕИС-
ПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дисплее
какой-либо КДН?

Проведите диагностику
в соответствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и сделайте паузу не менее 20
секунд.
2) Убедитесь в надежности контакта меж-
ду блоком управления системой подушек
безопасности и разъемом (AB6).

Контакт в разъеме (AB6) не-
надежен?

Если надежность кон-
тактов разъемов все
еще не обеспечивает-
ся, замените как основ-
ной жгут проводов сис-
темы подушек безопас-
ности, так и жгут
проводов перегородки
моторного отсека. Или
замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ.
1) Снимите нижнюю крышку панели прибо-
ров и отсоедините разъемы (AB7) и (AB2).
2) Снимите нижнюю боковую крышку кон-
соли со стороны переднего пассажира и от-
соедините разъемы (AB10) и (AB9).
3) Отсоедините от блока управления сис-
темой подушек безопасности все разъемы
и подсоедините разъем (1U) диагностичес-
кого жгута проводов U к разъему (AB6).
4) Подсоедините клемму массы к аккуму-
лятору и переведите замок зажигания в по-
ложение ON.
5) Подсоедините разъемы (7U) и (8U) диа-
гностического жгута проводов U.

ПРИМЕЧАНИЕ:
После устранения неисправности отсоеди-
ните разъемы (7U) и (8U).

Погасла ли предупреждаю-
щая лампа системы подушек
безопасности?

Переходите к шагу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ЦЕПИ МАССЫ.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и сделайте паузу не менее 20
секунд.
2) Отсоедините от блока управления сис-
темой подушек безопасности все разъемы
и подсоедините разъем (1U) диагностичес-
кого жгута проводов U к разъему (AB6).
3) Измерьте сопротивление между разъ-
емом (2U) диагностического жгута прово-
дов U и массой кузова.

Разъемы и клеммы

(2U) № 10 — Масса кузова:
(2U) № 11 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>

Устраните неис-
правность в цепи
массы кузова.

AB(diag)-43

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ И ЖГУТА ПРОВОДОВ ПЕРЕГО-
РОДКИ МОТОРНОГО ОТСЕКА.
1) Отсоедините разъемы (7U) и (8U) диа-
гностического жгута проводов U.
2) Снимите комбинацию приборов.
3) Измерьте сопротивление между разъ-
емом (i11) и разъемом (2U) диагностическо-
го жгута проводов U.

Разъемы и клеммы

(2U) № 7 — (i11) № 12:

Сопротивление составляет
менее 10 Ом?

Проверьте комбинацию
приборов.

Переходите к ша-
гу 6.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ (AB1) И (B31).
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Убедитесь в надежности контактов
между разъемами (AB1) и (B31).

Контакты между разъемами
(AB1) и (B31) ненадежные?

Устраните неисправ-
ность жгута проводов
перегородки моторно-
го отсека или замените
основной жгут прово-
дов системы подушек
безопасности вместе
со жгутом проводов пе-
регородки моторного
отсека.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ.
Проверьте основной жгут проводов систе-
мы подушек безопасности на наличие неис-
правностей.

Выявлена ли какая-либо не-
исправность в основном жгу-
те проводов системы поду-
шек безопасности?

Замените как основ-
ной жгут проводов сис-
темы подушек безопас-
ности, так и жгут про-
водов перегородки
моторного отсека.

Устраните неис-
правность жгута
проводов перего-
родки моторного
отсека.

Шаг

Проверка

Да

Нет
