AB(diag)-12

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

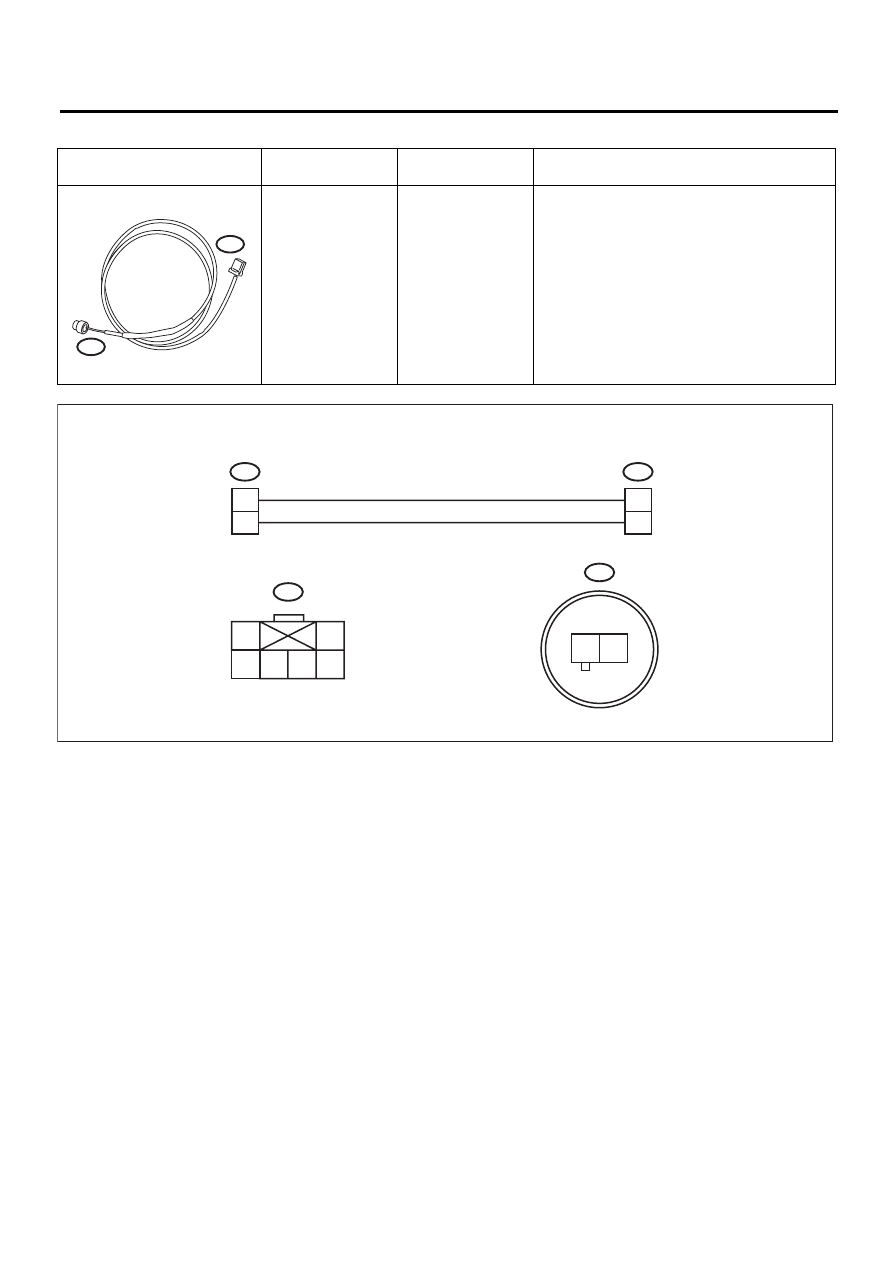

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ N

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA000

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ N

Предназначен для измерения напряжения и
сопротивления модуля подушки безопаснос-
ти водителя, модуля подушки-шторки безо-
пасности и преднатяжителя ремня безопас-
ности.

2N

1N

ST98299SA000

AB-00928

2N

1N

1

2

2

1

1

2

2

1

1N

2N

AB(diag)-13

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

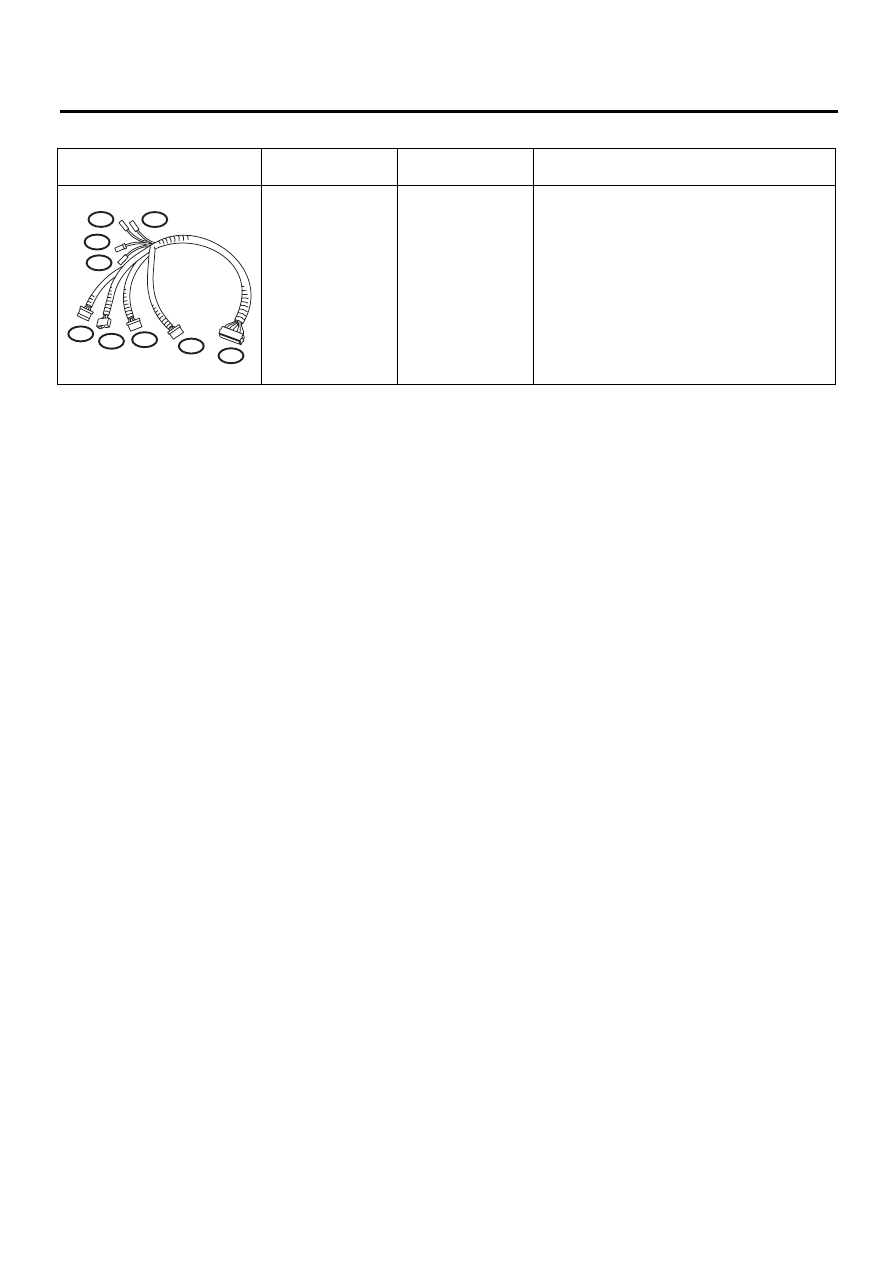

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ P

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA020

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ P

Предназначен для измерения напряжения и
сопротивления жгута проводов модуля по-
душки безопасности водителя и переднего
пассажира.

ST98299SA020

1P

2P

3P

AB-00679

1P

2P

3P

4

1

2

4

3

3

2

1

4

1

2

3

4

3

1

2

AB(diag)-14

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

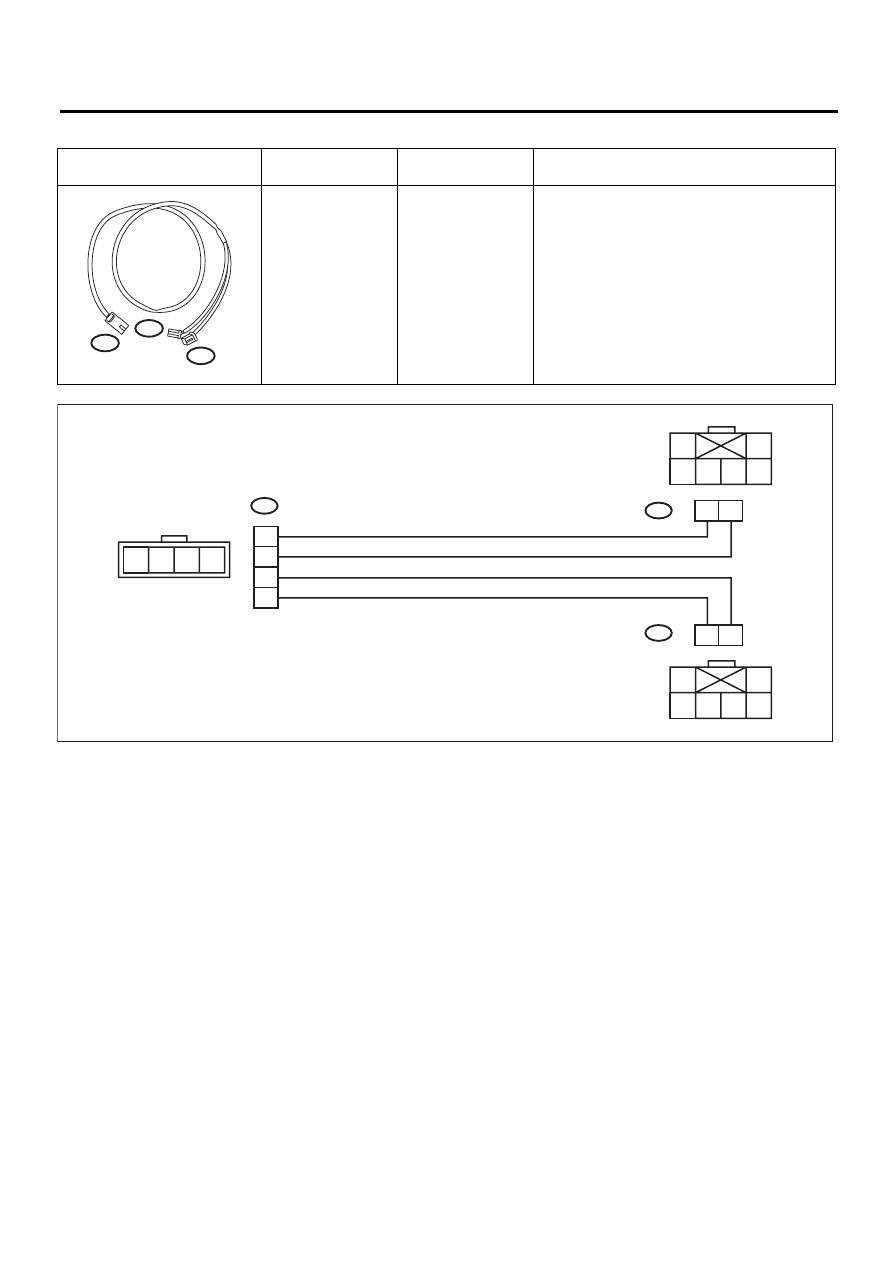

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ Q

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA040

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ Q

Предназначен для измерения напряжения и
сопротивления модуля подушки безопаснос-
ти водителя.

2Q

1Q

ST98299SA040

AB-00929

2Q

1Q

1

2

2

1

1

2

2

1

1Q

2Q

AB(diag)-15

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ U

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299AG000

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ U

Предназначен для измерения напряжения и
сопротивления блока управления системой
подушек безопасности.

ST98299AG000

1U

2U

4U

3U

8U

9U

6U

7U

5U
