AB(diag)-8

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

C: ПОДГОТОВКА ИНСТРУМЕНТА

ОСТОРОЖНО:
Для проверки напряжения и сопротивления в системе подушек безопасности используйте
только специальный диагностический жгут проводов.

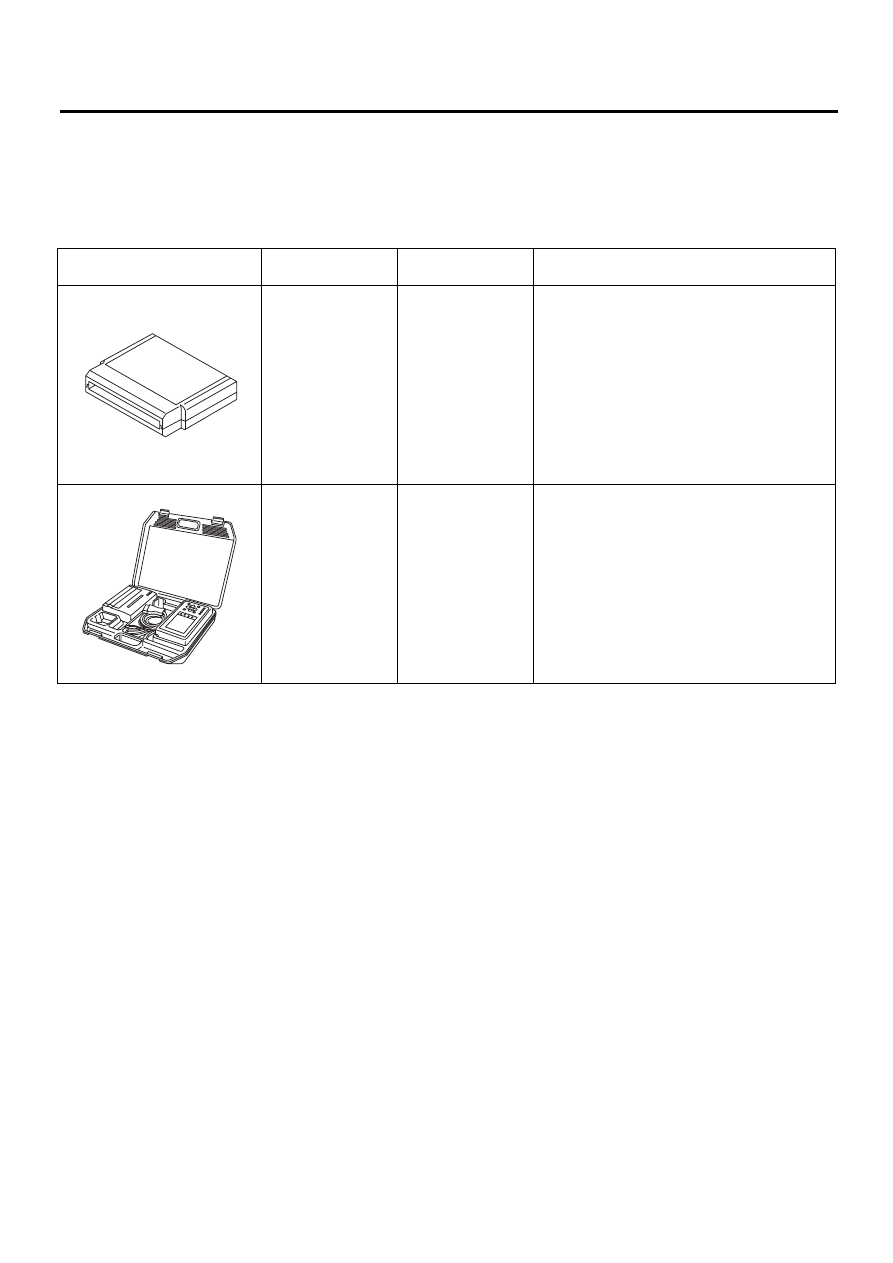

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

ST18482AA080

ST22771AA030

AB(diag)-9

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

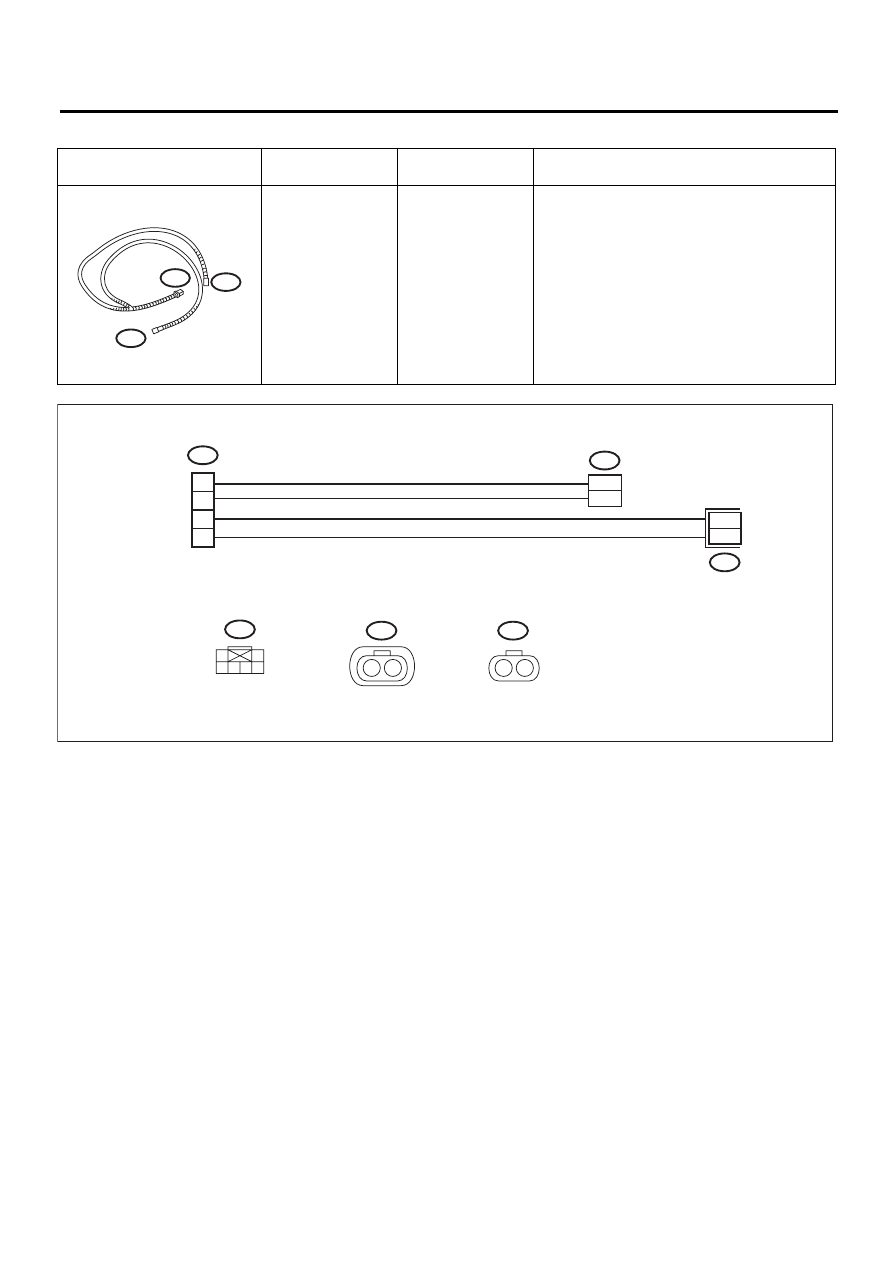

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ D

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299AG060

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ D

Используется для измерения напряжения и
сопротивления датчика замка ремня безо-
пасности переднего сиденья.

3D

2D

1D

ST98299AG060

AB-01068

5

1

2

2

1

6

3

4

1

2

1

2

3D

3D

2D

1D

1D

2D

1
3 4 5 6

2

AB(diag)-10

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

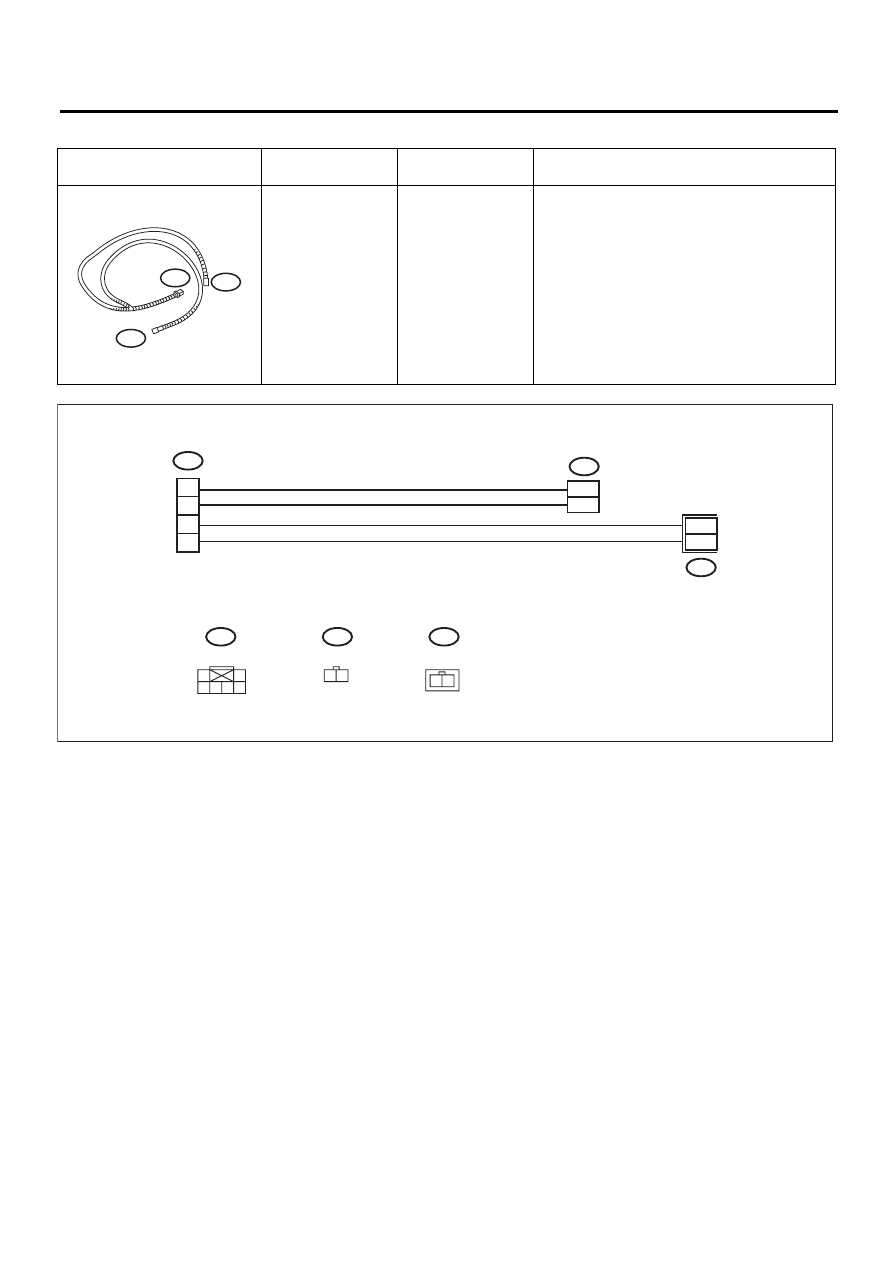

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ F

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299FC010

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ F

Предназначен для измерения напряжения и
сопротивления жгута проводов модуля по-
душки безопасности.

3F

2F

1F

ST98299FC010

AB-00927

3F

3F

2F

1F

2F

1F

4

3

6

5

1

1

2

2

1
3 4 5 6

2

1 2

2 1

AB(diag)-11

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

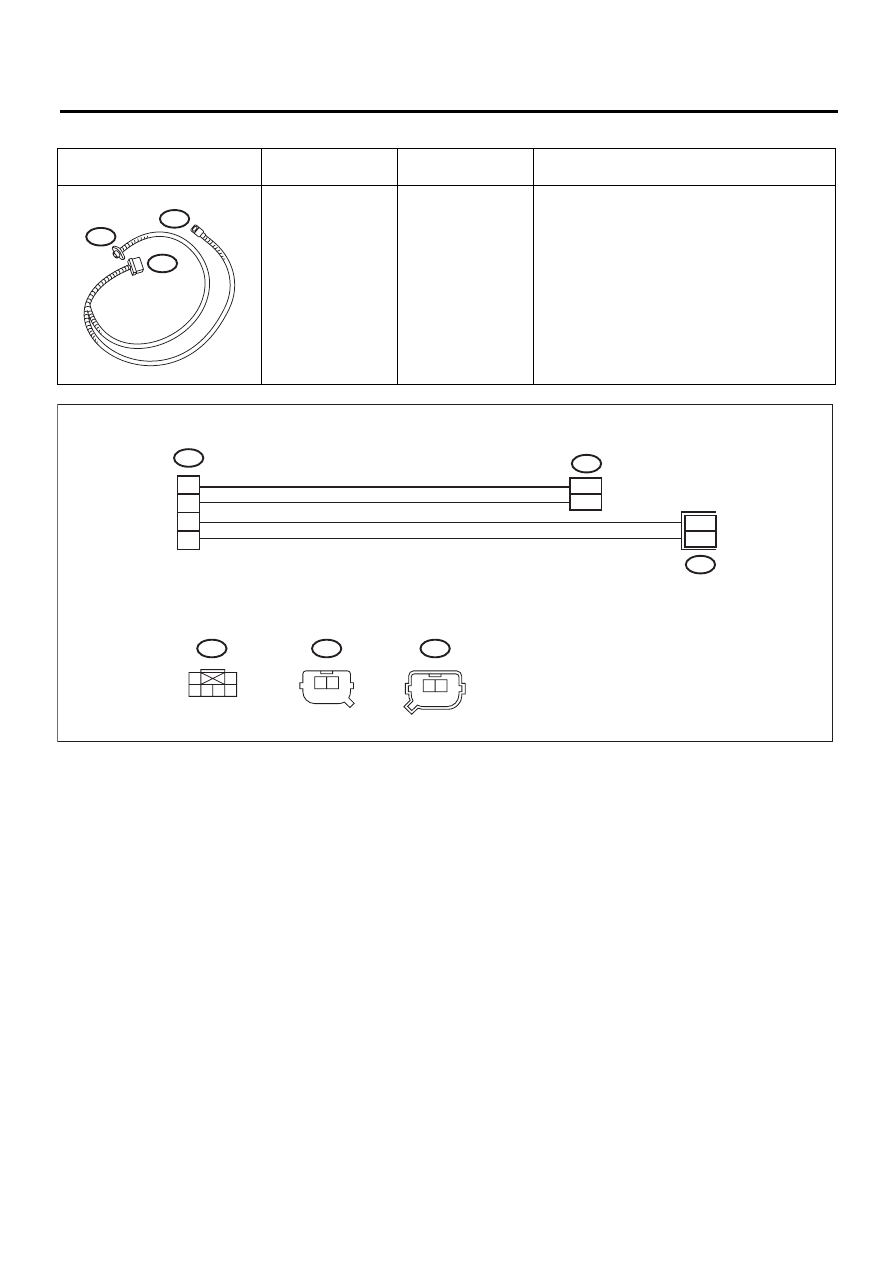

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ H

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299FA030

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ H

Предназначен для измерения напряжения и
сопротивления дополнительного датчика ло-
бового удара.

3H

2H

1H

ST98299FA030

AB-00720

3H

3H

2H

1H

2H

1H

4

3

6

5

1
3 4 5 6

2

1

1

2

2

2

1

2 1
