Subaru B9 Tribeca (2007 год). Руководство - часть 353
AC(diag)-14
Диагностическая таблица самодиагностики
СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

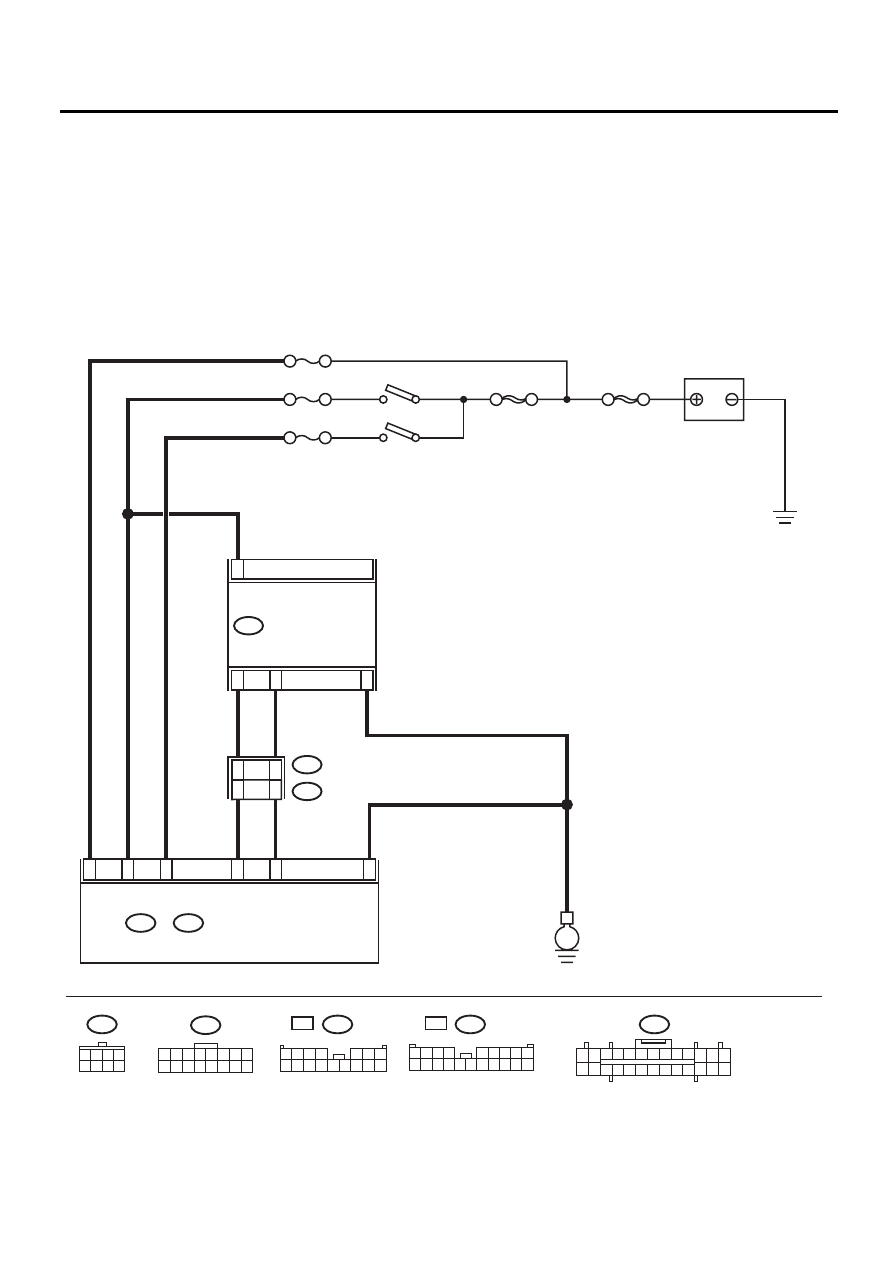

3. САМОДИАГНОСТИКА СИСТЕМЫ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ
Шаг
Проверка
Да
Нет
1
УСТАНОВКА РЕЖИМА САМОДИАГНОСТИКИ
НА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Запустите двигатель, удерживая кнопки
AUTO и FRESH/RECIRC в нажатом положении.
ПРИМЕЧАНИЕ:
Диагностика может проводиться при положении
ON замка зажигания, однако необходимо запус-
тить двигатель, потому что, в противном случае,
наблюдение за работой электромагнитной муф-
ты компрессора затруднено.
2) Все индикаторы мигнут четыре раза.
Осуществляется ли самоди-
агностика?
<См. AC(diag)-
16КОНДИЦИОНЕ
Р ИЛИ СИСТЕМЫ
САМОДИАГНОС-
ТИКИ НЕ РАБО-
ТАЮТ, Диагнос-
тика неисправ-
ностей системы
кондиционирова-
ния воздуха.>
2
ПРОВЕРКА КАЖДОГО ДАТЧИКА И ПОТЕНЦИ-
ОМЕТРА.
1) Когда индикаторы перестанут мигать, систе-
ма автоматически перейдет в режим проверки
датчиков и потенциометров.
ПРИМЕЧАНИЕ:
Показания дисплея могут изменяться после каж-
дого нажатия выключателя A/C (пошаговая ра-
бота).
2) При обнаружении неисправного датчика или
потенциометра на дисплее отображаются коды.
В случае отсутствия неисправностей на экране
дисплея отображается код 20.
3) Определите неисправный датчик при помощи
таблицы проверки датчиков. <См. AC(diag)-15,
ТАБЛИЦА ПРОВЕРКИ ДАТЧИКОВ, ПОРЯДОК
РАБОТЫ, Диагностическая таблица самодиаг-
ностики.>
Отображаются ли на экране
дисплея со стороны перед-
него пассажира какие-либо
коды, кроме кода 20?
Отремонтируйте
неисправный
датчик. <См.
AC(diag)-32, Про-
цедура диагнос-
тики датчиков.>
3
ПРОВЕРКА КАЖДОГО ПРИВОДА, ВЕНТИЛЯ-
ТОРА И ЭЛЕКТРОМАГНИТНОЙ МУФТЫ.
1) После завершения проверки каждого датчи-
ка и потенциометра, перейдите к проверке при-
водов, вентилятора и электромагнитной муфты,
нажав выключатель обогревателя ветрового
стекла.
2) Смена режимов проверки будет происходить
автоматически через каждые 4 секунды.
ПРИМЕЧАНИЕ:
Последовательная смена режимов проверки мо-
жет осуществляться путем нажатия выключате-
ля A/C (пошаговая работа).
3) Проверьте работу приводов, вентилятора и
электромагнитной муфты в каждом режиме в со-
ответствии с таблицей рабочих режимов. <См.
AC(diag)-15, ТАБЛИЦА РАБОЧИХ РЕЖИМОВ,
ПОРЯДОК РАБОТЫ, Диагностическая таблица
самодиагностики.>
Работают ли приводы, вен-
тилятор и электромагнитная
муфта в соответствии с таб-
лицей рабочих режимов?
Система управ-
ления кондицио-
нера работает
нормально. На-
жмите выключа-
тель кондиционе-
ра и выйдите из
режима самоди-
агностики.
Отремонтируйте
неисправную де-
таль в соответс-
твии с конкрет-
ной таблицей
диагностики.
<См. AC(diag)-16,
Диагностика не-
исправностей
системы конди-
ционирования
воздуха.> или
<См. AC(diag)-25,
Процедура диа-
гностики приво-
дов.>
