AC(diag)-10

Входные/выходные сигналы блока управления автоматическим кондиционером

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

*1: Невозможно измерить напряжение цифрового сигнала.
*2: Величины напряжения электропитания заслонки режимов обдува и заслонки воздушной смеси представляют со-
бой величины, замеренные, соответственно, непосредственно после переключения FACE

⇔DEF, а также после пере-

ключения РЕЖИМ МАКСИМАЛЬНОГО ОХЛАЖДЕНИЯ

⇔ РЕЖИМ МАКСИМАЛЬНОГО ОБОГРЕВА (в момент оконча-

ния движения заслонок)
*3: Величина напряжения на обогревателе сиденья представляет собой величину, замеренную непосредственно пос-
ле включения. (При достижении заданных значений напряжения предусмотрены операции автоматического включе-
ния или выключения, поэтому измерение осуществляется непосредственно после включения обогревателя.)

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР

<См. WI-109, ЭЛЕКТРИЧЕСКАЯ СХЕМА, система кондиционирования воздуха.>

B22

Заслонка воздушной смеси, пода-
ваемой на сиденье водителя

Режим подачи воздушной смеси: максимальный ОБОГ-
РЕВ ⇒ максимальное ОХЛАЖДЕНИЕ

1 В или менее

Режим подачи воздушной смеси: максимальное ОХЛАЖ-
ДЕНИЕ ⇒ максимальный ОБОГРЕВ

Напряжение акку-

мулятора — 2,5 В

или более

B23

Электродвигатель воздухозабор-
ника (режим RECIRC)

Режим RECIRC

1 В или менее

Режим FRESH

Напряжение акку-

мулятора

B24

Масса обогревателя сиденья во-
дителя

Наличие проводимости в цепи на массу кузова

0 Ом

B26

Масса обогревателя сиденья пе-
реднего пассажира

Наличие проводимости в цепи на массу кузова

0 Ом

Клем-

ма №

Предназначение

Условия измерения

Электрические па-

раметры

AC(diag)-11

Диагностическая таблица самодиагностики

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

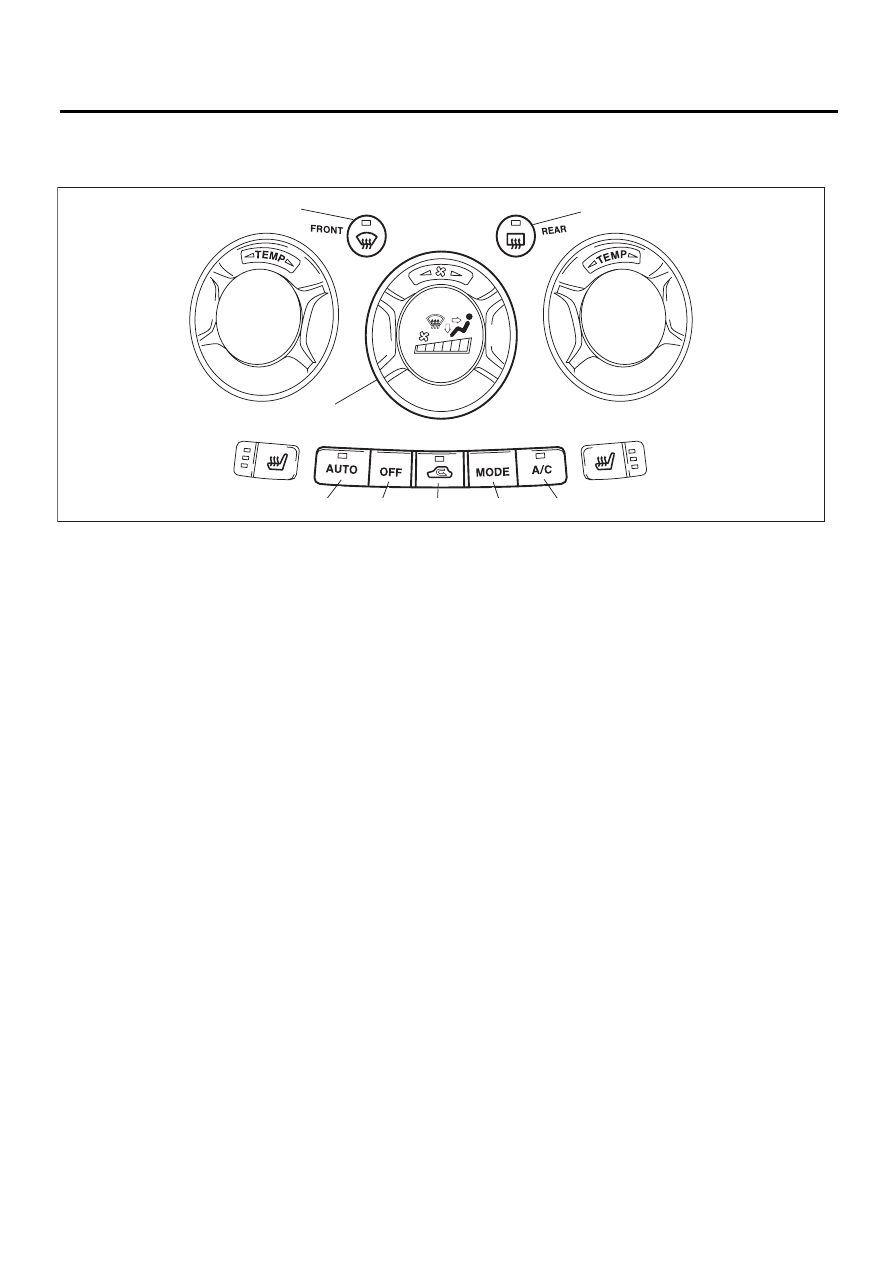

5. Диагностическая таблица самодиагностики

A: ПОРЯДОК РАБОТЫ

*

: В моделях с правосторонним управлением предусмотрено другое расположение кнопок.

ПРИМЕЧАНИЕ:
Система самодиагностики кондиционера позволяет провести отдельную проверку панели управле-
ния и проверку всей системы управления (датчиков, приводов, электродвигателя вентилятора и
т.п.). Сначала проведите самодиагностику панели управления, а затем самодиагностику всей сис-
темы управления.

(1)
(2)
(3)

Выключатель AUTO

*

Выключатель кондиционера

*

Переключатель FRESH/
RECIRC

(4)

(5)
(6)

Выключатель обогревателя ветрового
стекла
Выключатель обогрева заднего стекла
Выключатель A/C

(7) Переключатель режимов обдува

*

(8) Переключатель скоростных ре-

жимов вентилятора

*





AC-01332

(6)

(7)

(3)

(2)

(1)

(4)

(5)

(8)

AC(diag)-12

Диагностическая таблица самодиагностики

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

1. САМОДИАГНОСТИКА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

Шаг

Проверка

Да

Нет

1

УСТАНОВКА РЕЖИМА САМОДИАГНОСТИКИ
НА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Переведите замок зажигания в положение
ON при нажатых кнопках AUTO и MODE.
2) Состояние линии связи с блоком управления
кондиционером будет отображаться на левом
дисплее показа температуры.

Осуществляется ли самоди-
агностика?

Переходите к ша-
гу 2.

<См. AC(diag)-
16КОНДИЦИОНЕ
Р ИЛИ СИСТЕМЫ
САМОДИАГНОС-
ТИКИ НЕ РАБО-
ТАЮТ, Диагнос-
тика неисправ-
ностей системы
кондиционирова-
ния воздуха.>

2

ПРОВЕРКА ДИСПЛЕЕВ И ИНДИКАТОРОВ.
Убедитесь в том, что все экраны дисплеев и ин-
дикаторы включились, а затем выключились.

ПРИМЕЧАНИЕ:
Если имеет место какая-либо неисправность, на
экране дисплея отображается “11” — “14”.

Все экраны дисплеев и инди-
каторы включились, а затем
выключились?

Переходите к ша-
гу 3.

Замените панель
управления кон-
диционером.

3

ПРОВЕРКА ВХОДНЫХ СИГНАЛОВ ВЫКЛЮЧА-
ТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ И РУЧЕК РЕГУ-
ЛИРОВКИ ТЕМПЕРАТУРЫ.
В соответствии с таблицей проверки выключате-
лей и переключателей, нажмите каждый выклю-
чатель или переключатель, а также поверните
каждую ручку регулировки температуры, чтобы
убедиться в том, что загорается соответствую-
щий дисплей и индикатор. <См. AC(diag)-13, ТАБ-
ЛИЦА ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕ-
КЛЮЧАТЕЛЕЙ, ПОРЯДОК РАБОТЫ, Диагности-
ческая таблица самодиагностики.>

Загорается ли соответству-
ющий дисплей при нажатии
каждого переключателя и
выключателя, а также пово-
роте каждой ручки регули-
ровки температуры?

Переходите к ша-
гу 4.

Замените панель
управления кон-
диционером.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ С ПАНЕЛЬЮ УП-
РАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем жгута проводов блока
управления автоматическим кондиционером.
3) Используя подходящий провод, соедините
клеммы № 18 и № 19 разъема жгута проводов
блока управления автоматическим кондиционе-
ром (B283).
4) Переведите замок зажигания в положение
ON при нажатых кнопках AUTO и A/C.
5) Приведите в действие каждый отдельный вы-
ключатель, переключатель и каждую ручку регу-
лировки.
6) При отсутствии неисправностей в том, что ка-
сается линии связи с панелью управления конди-
ционером, на левом дисплее показа температуры
появятся буквы CL (исправность цепи); при обна-
ружении неполадок буквы OP (разрыв цепи).

Появились ли на дисплее
буквы CL?

Панель управле-
ния кондиционе-
ром функциони-
рует нормально.
Переведите за-
мок зажигания в
положение OFF,
и подсоедините
разъем жгута
проводов блока
управления кон-
диционером.

Замените панель
управления кон-
диционером.

AC(diag)-13

Диагностическая таблица самодиагностики

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

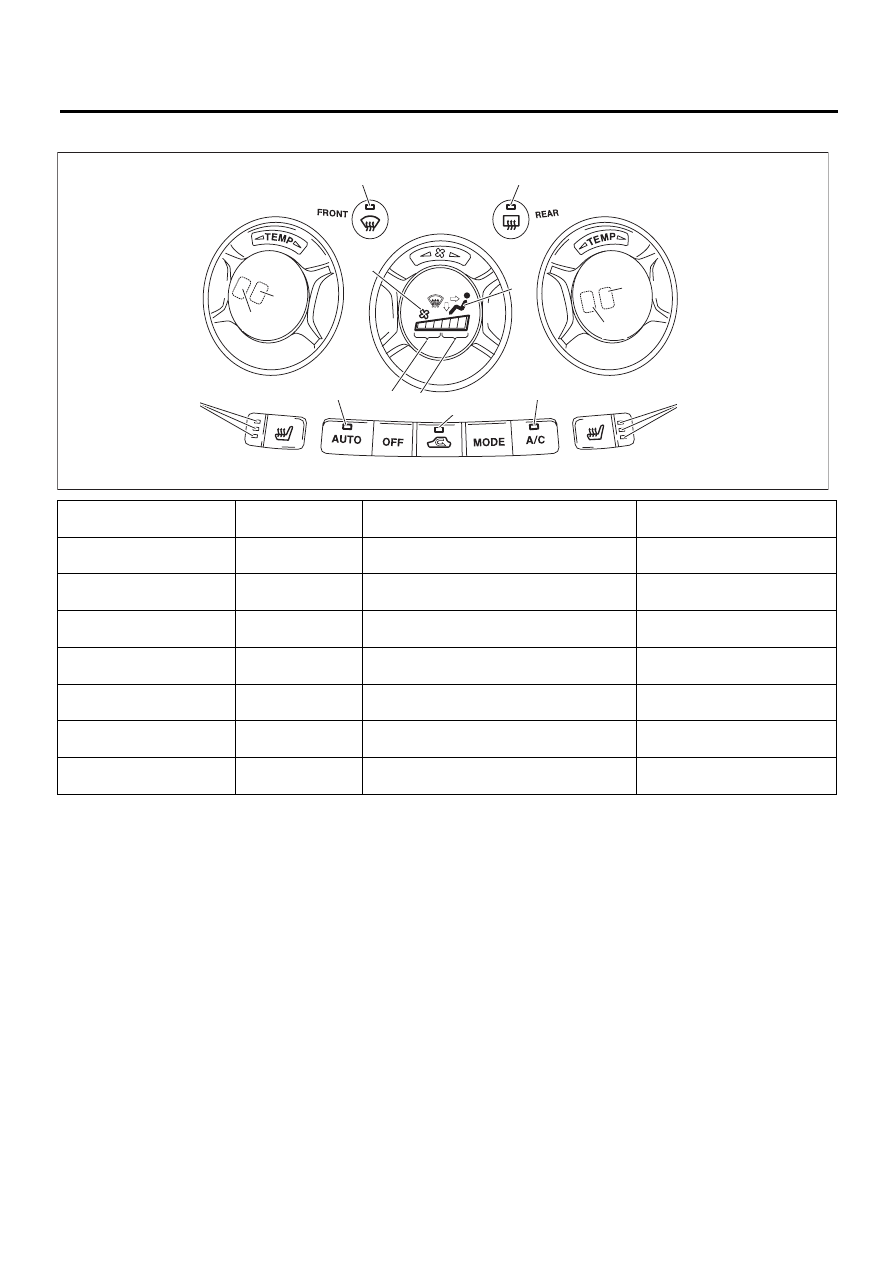

2. ТАБЛИЦА ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ

*

: В моделях с правосторонним управлением предусмотрено другое расположение кнопок.

Выключатель/Переклю-

чатель

Изображение на

дисплее

Выключатель/Переключатель

Изображение на дисплее

Выключатель A/C

*

(6)

*

Переключатель скоростных режимов

вентилятора (+)

(4)

Выключатель AUTO

*

(1)

*

Переключатель скоростных режимов

вентилятора (-)

(3)

Переключатель режимов

обдува

(9)

Ручка регулировки температуры в пра-

вой части автомобиля

Поворот вправо (11)

Поворот влево (12)

Переключатель FRESH/

RECIRC

(13)

Ручка регулировки температуры в левой

части автомобиля

Поворот вправо (5)
Поворот влево (10)

Выключатель обогрева-

теля ветрового стекла

(7)

Выключатель кондиционера

(2)

Выключатель обогрева

заднего стекла

(8)

Переключатель обогревателя правого

сиденья

(14)

Переключатель обогре-

вателя левого сиденья

(15)





AC-01333

(7)

(8)

(6)

(1)

(13)

(4)

(3)

(9)

(2)

(15)

(14)

(12)

(11)

(10)

(5)
