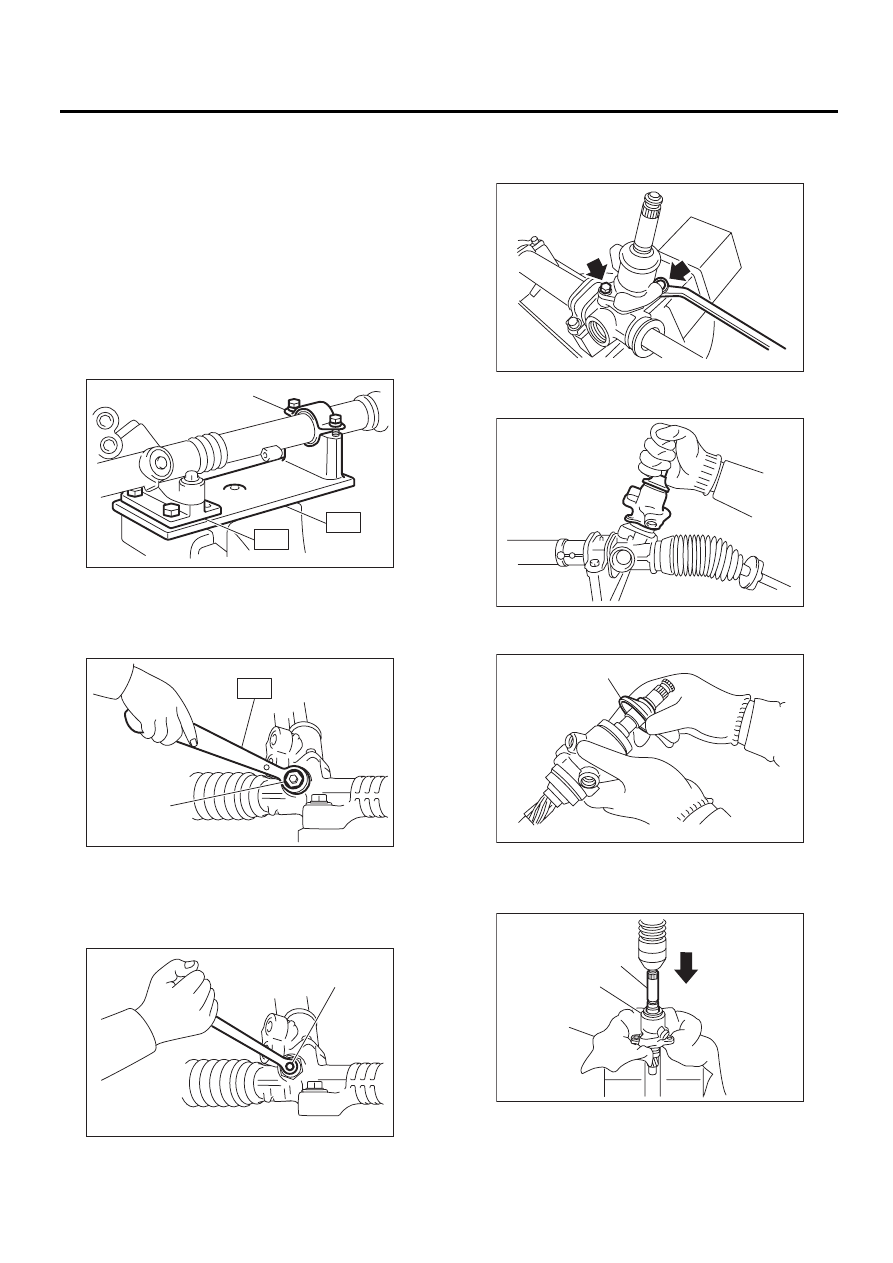

PS-28

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

1) Отсоедините трубки A и B от рулевого меха-
низма.
2) Закрепите рулевой механизм, снятый с авто-
мобиля, в тисках с помощью специального инс-
трумента.
ST1

926200000

СТЕНД

ST2

34199AG000 УПОР D

ОСТОРОЖНО:
Закрепите рулевой механизма в тисках с по-
мощью специального инструмента, как пока-
зано на рисунке. Не закрепляйте рулевой ме-
ханизм без этого специального инструмента.

3) Ослабьте стопорную гайку с помощью специ-
ального инструмента.
ST

926230000

ГАЕЧНЫЙ КЛЮЧ

4) Затягивайте регулировочный винт до тех
пор, пока дальнейшая его затяжка станет не-
возможна.

5) Ослабьте регулировочный винт и снимите
пружину и гильзу.
6) Отверните два болта, крепящих узел клапана.

7) Осторожно извлеките входной вал и сними-
те узел клапана.

8) Оберните вокруг шлицевой части виниловую
ленту и снимите пыльник, сдвинув его.

9) Снимите ведущую узел шестерни и клапана
с корпуса клапана при помощи пресса.

(1) Хомут

(1) Стопорная гайка

(1) Регулировочный винт

(1)

ST1

ST2

PS-00492

ST

(1)

PS-00494

(1)

PS-00495

(1) Пыльник

(1) Узел шестерни и клапана
(2) Корпус клапана
(3) Ткань

PS-00116

PS-00143

(1)

PS-00144

(2)

(3)

(1)

PS-00149

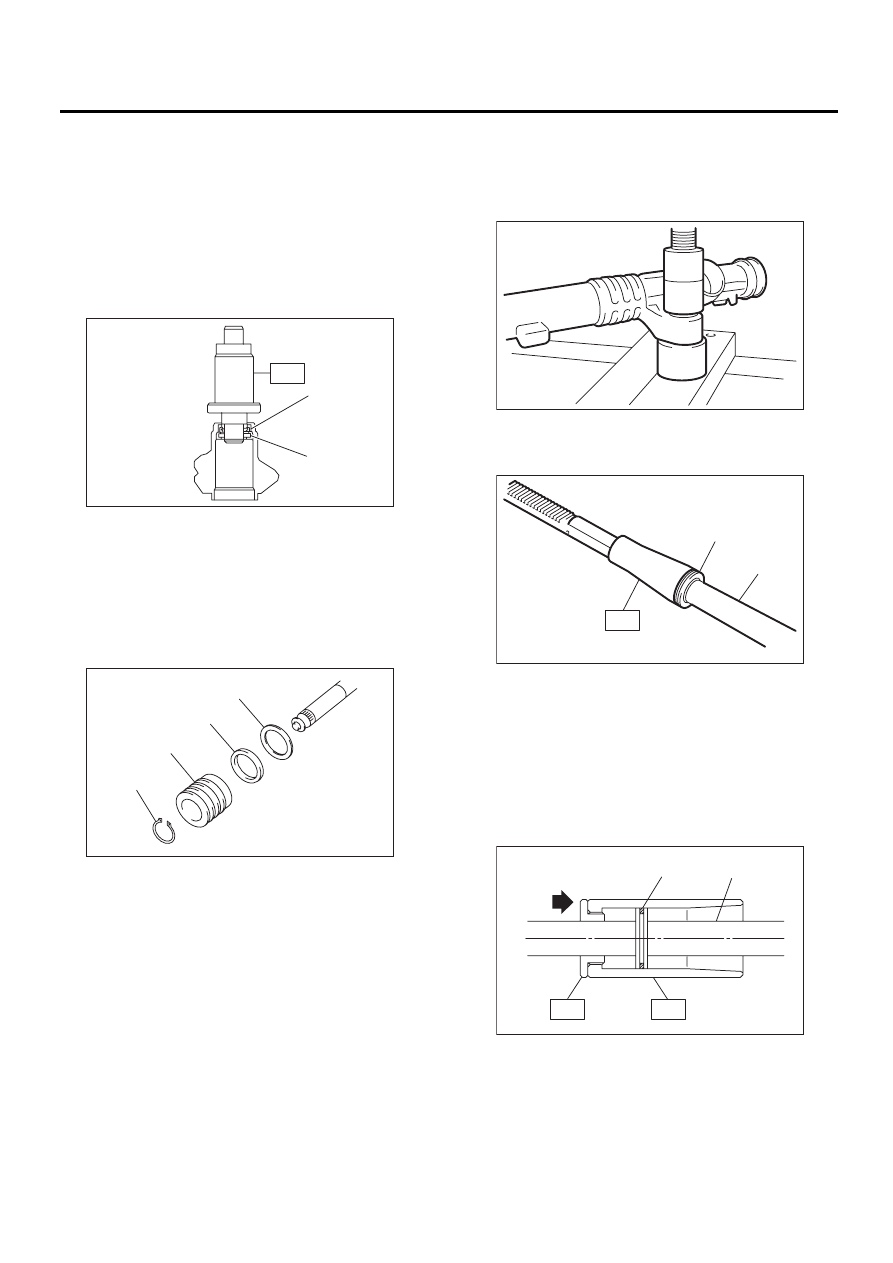

PS-29

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

10) С помощью специального инструмента и
пресса снимите втулку и сальник с корпуса
клапана.
ST

34199AG090 ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ОСТОРОЖНО:
• Не прилагайте усилие к торцевой поверх-
ности корпуса клапана.
• Не используйте повторно сальник после
его снятия.

11) С помощью плоскогубцев снимите пружин-
ное кольцо, клапан, сальник и опорную шайбу.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать ве-
дущую шестерню и узел клапана.

D: СБОРКА

1. УЗЕЛ КОРПУСА РЕЙКИ

1) С помощью пресса установите втулку на ус-
тановочную часть рулевого механизма.

2) Установите специальный инструмент на рей-
ку.
ST

34199XA010

НАПРАВЛЯЮЩАЯ 44

3) Установите уплотнительное кольцо на порш-
невую часть рейки.

(1) При помощи специального инструмента
надлежащим образом отформуйте уплотни-
тельное кольцо.

ST1

34199XA020 ПОРШЕНЬ ФОРМОВКИ 44

ST2

34199AG060 НАПРАВЛЯЮЩАЯ G (26)

(1) Сальник
(2) Втулка

(1) Стопорное кольцо
(2) Клапан
(3) Сальник
(4) Опорное кольцо

(2)

(1)

ST

PS-00150

(1)

(2)

(3)

(4)

PS-00518

(1) Уплотнительное кольцо
(2) Рейка

(1) Уплотнительное кольцо
(2) Рейка

PS-00519

ST

(1)

(2)

PS-00520

(2)

(1)

ST1

ST2

PS-00559

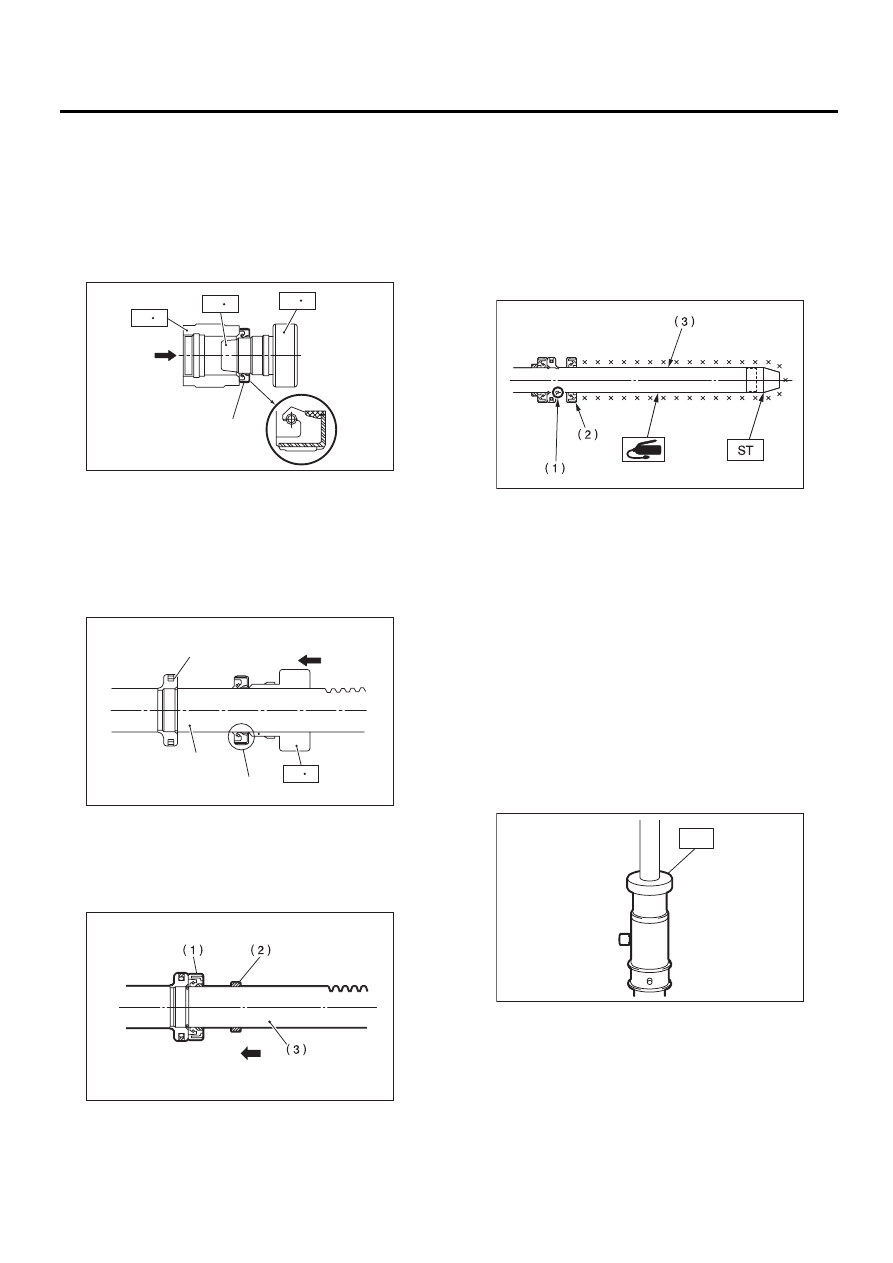

PS-30

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

(2) Установите сальник на специальный
инструмент A с помощью специальных инс-
трументов B и C.

ST

34199FE040

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

(3) Вставьте специальный инструмент A с
установленным сальником со стороны зуб-
чатой части рейки. Снимите сальник со спе-
циального инструмента A возле поршня, а
затем снимите специальный инструмент A с
рейки.

4) Установите опорную шайбу со стороны зуб-
чатой части рейки.

5) Установите специальный инструмент на рей-
ку, нанесите равномерный тонкий слой консис-
тентной смазки на рейку и специальный инс-
трумент, а затем установите сальник.
ST

926250000

НАПРАВЛЯЮЩАЯ

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать
кромки сальника о внутреннее кольцо пор-
шня.

6) Нанесите слой консистентной смазки на ка-
навки рейки, скользящие поверхности гильзы и
уплотнительную поверхность поршня. Затем
установите рейку в корпус рулевого механизма
со стороны цилиндра.
7) Проверьте резьбовой конец держателя и
сторону цилиндра рулевого механизма на
предмет заусенцев, повреждений и т.д. При не-
исправности исправьте.
8) Вставьте специальный инструмент в цилиндр
рулевого механизма, а затем запрессуйте саль-
ник.
ST

34199XA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ 44

9) Временно затяните держатель на цилиндре
рулевого механизма.
10) Установите специальный инструмент на то-
рец рейки.
ST

34199XA030

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ 44

(A) Сальник

(A) Сальник
(B) Рейка

(C) Поршень

(1) Сальник
(2) Опорная шайба
(3) Рейка

ST  A

ST  B

ST  C

(A)

PS-00075

ST  A

(A)

(B)

(C)

PS-00076

PS-00077

(1) Внутреннее кольцо поршня рейки
(2) Внешний сальник
(3) Рейка

PS-00078

ST

PS-00521

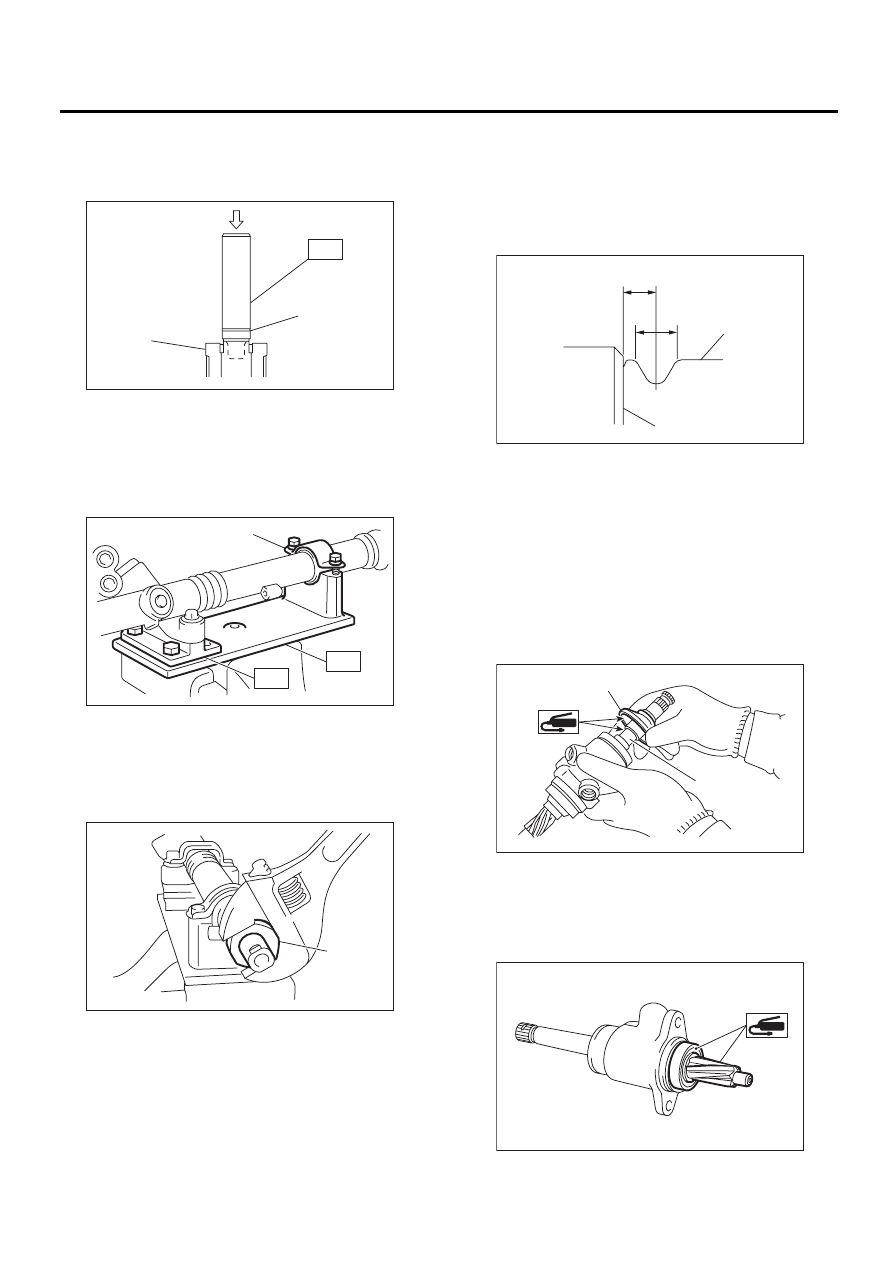

PS-31

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

11) Запрессовывайте с помощью пресса до тех
пор, пока канавка специального инструмента
не совместится с торцевой поверхностью де-
ржателя.

12) Закрепите рулевой механизм в тисках с по-
мощью специального инструмента.
ST1

926200000

СТЕНД

ST2

34199AG000 УПОР D

13) Затяните держатель.

Момент затяжки:

85 Нм (8,7 кгс-м, 62,7 фунт-силы-фут)

14) С помощью специального инструмента про-
ведите опрессовку таким образом, чтобы диа-
метр пробитого отверстия составлял 2 — 2,5 мм
(0,08 — 0,10 дюйма) и она находилась на рас-
стоянии 2 мм (0,08 дюйма) от торцевой поверх-
ности цилиндра рулевого механизма.
ST

34099FA060

ДЕРЖАТЕЛЬ КЕРНЕРА

15) Оберните виниловую ленту вокруг шлице-
вой части, нанесите оригинальную консистент-
ную смазку на пыльник и установите его на
узел клапана.

ОСТОРОЖНО:
Обязательно установите пыльник на канав-
ку вала.

16) Нанесите оригинальную консистентную
смазку на ведущую шестерню и подшипник уз-
ла клапана.

(1) Канавка
(2) Держатель

(1) Хомут

(1) Держатель

ST

(1)

(2)

PS-00522

(1)

ST1

ST2

PS-00492

(1)

PS-00512

(1) 2 мм (0,08 дюймов)
(2) Диаметр: 2 — 2 мм (0,08 — 0,10 дюйма)
(3) Торец цилиндра
(4) Держатель

(1) Пыльник
(2) Канавка

(1)

(2)

(4)

(3)

PS-00523

(1)

(2)

PS-00534

 PS-00165
