Subaru B9 Tribeca (2007 год). Руководство - часть 305
BVC(diag)-12
Subaru Select Monitor
ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)
2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ
1) На дисплее в меню «Main Menu» (Главное меню) выберите {Each System Check} (Проверка каж-
дой системы) и нажмите клавишу [YES] (Да).
2) На дисплее в меню «System Selection Menu» (Меню выбора систем), выберите {Brake Negative
Pressure Pump System} (Система вакуумного насоса тормозной системы) и нажмите клавишу [YES]
(Да).
3) После отображения {3.0 DOHC} нажмите на клавишу [YES] (Да).
4) На дисплее в меню «Negative Pressure Pump Diagnosis Menu» (Меню диагностики вакуумного на-
соса) выберите {Current Data Display/Save} (Отображение/сохранение текущих данных), а затем на-
жмите клавишу [YES] (Да).
5) На дисплее в меню «Data Display Menu» (Меню отображения данных), выберите {Data Display}
(Отображение данных) и нажмите клавишу [YES] (Да).
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся необходимые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.
ПРИМЕЧАНИЕ:
Подробная информация о процедуре диагностики описана в “РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ
SUBARU SELECT MONITOR”.
3. РЕЖИМ ОЧИСТКИ ПАМЯТИ
1) На дисплее в меню «Main Menu» (Главное
меню) выберите {Each System Check} (Провер-
ка каждой системы) и нажмите клавишу [YES]
(Да).
2) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Brake
Negative Pressure Pump System} (Система ваку-
умного насоса тормозной системы) и нажмите
клавишу [YES] (Да).
3) После отображения {3.0 DOHC} нажмите на
клавишу [YES] (Да).
4) На дисплее в меню «Negative Pressure Pump
Diagnosis Menu» (Меню диагностики вакуумно-
го насоса) выберите {Clear Memor} (Очистка па-
мяти), а затем нажмите клавишу [YES] (Да).
5) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Поверните выключатель зажигания в
положение OFF), выключите питание Subaru
Select Monitor и поверните выключатель зажи-
гания в положение OFF.
ПРИМЕЧАНИЕ:
Подробная информация о процедуре диагнос-
тики описана в “РУКОВОДСТВЕ ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.
4. РЕЖИМ ФУНКЦИОНАЛЬНОЙ ПРО-
ВЕРКИ

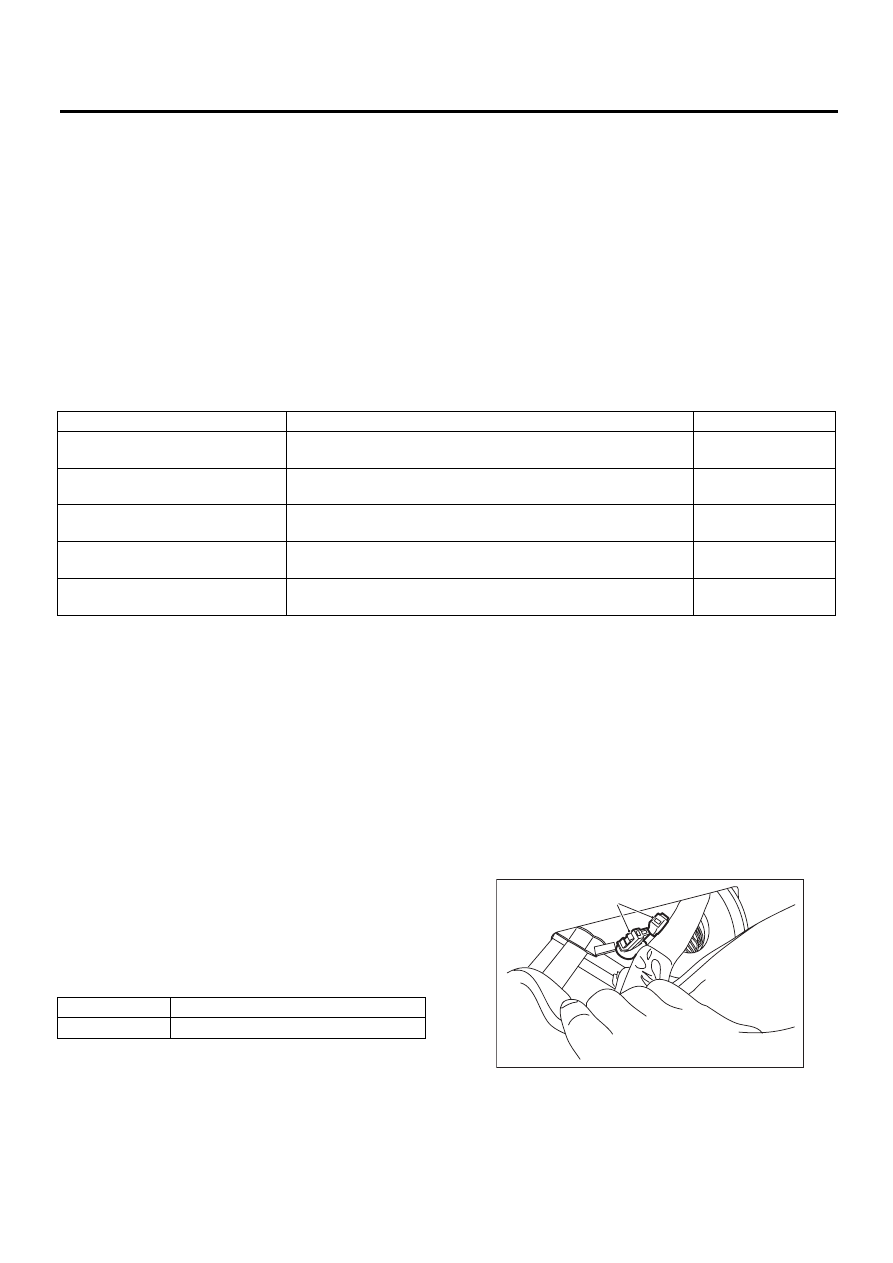

1) Подключите разъем режима поставки (тес-
тового режима), расположенный под отделе-
нием для перчаток.
Дисплей
Содержание
Единицы измерения
Atmospheric pressure
Отображается атмосферное давление.
мм рт. ст., кПа или
фунтов/кв. дюйм
Brake booster pressure
Отображается давление усилителя тормозной системы
мм рт. ст., кПа или
фунтов/кв. дюйм
Test mode terminal
Отображается состояние клеммы тестового режима.
Проверка D или
проверка U
Negative pressure pump motor
Отображается рабочее состояние электродвигателя вакуум-
ного насоса.
ON или OFF
Negative pressure pump motor relay
Отображается рабочее состояние реле электродвигателя ва-
куумного насоса.
ON или OFF
Дисплей
Содержание
Clear Memory?
Функция удаления КДН
(A) Разъем тестового режима
EN-04902
(A)
