BVC(diag)-8

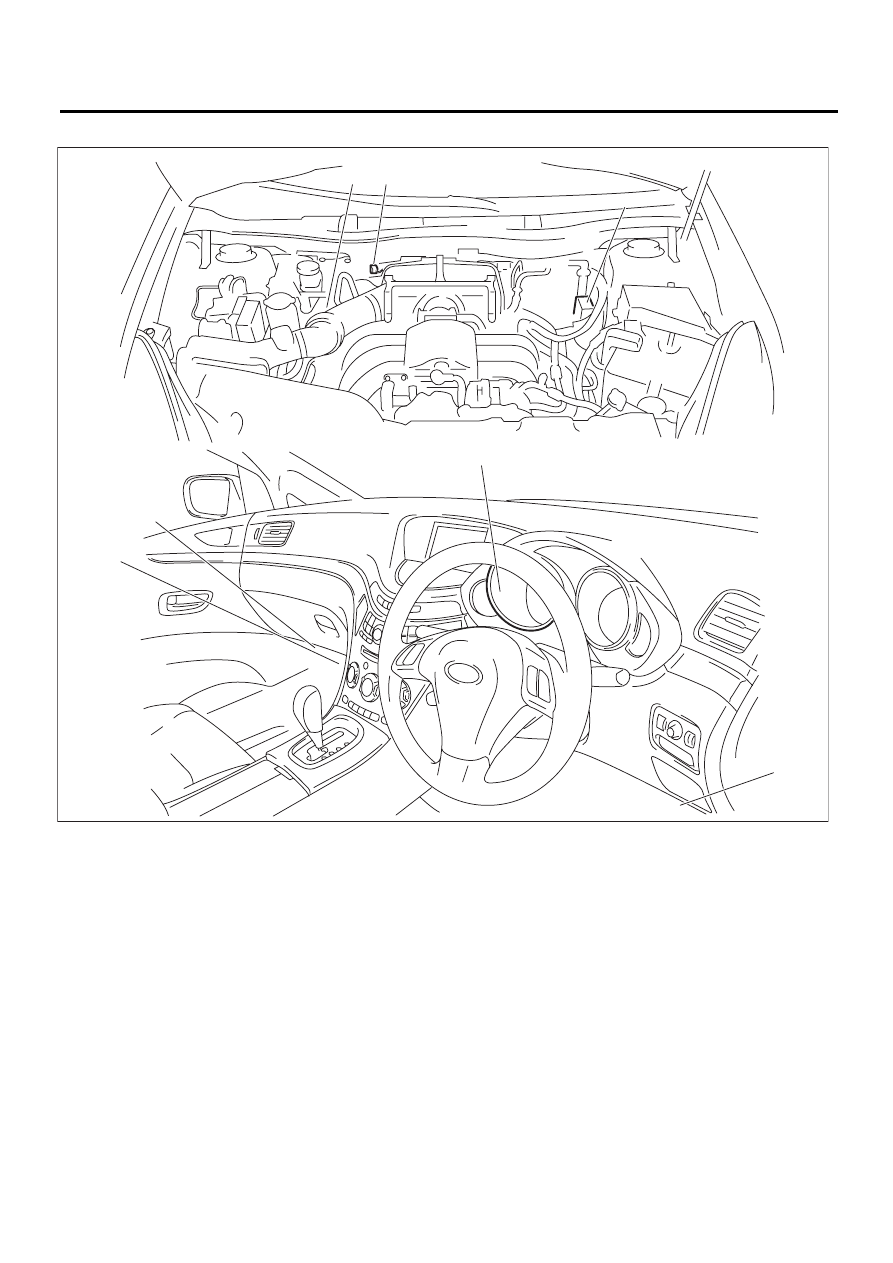

Расположение электрических компонентов

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

(1)

Реле вакуумного насоса тор-
мозной системы

(4)

Разъем режима поставки (тес-
тового режима)

(6)

Разъем передачи данных

(2)

Вакуумный насос тормозной
системы

(5)

Блок управления двигателем
(ECM)

(7)

Одометр/счетчик пройденного
пути

(3)

Датчик разрежения тормозной
системы









BR-00614

(2)

(3)

(1)

(7)

(4)

(5)

(6)

BVC(diag)-9

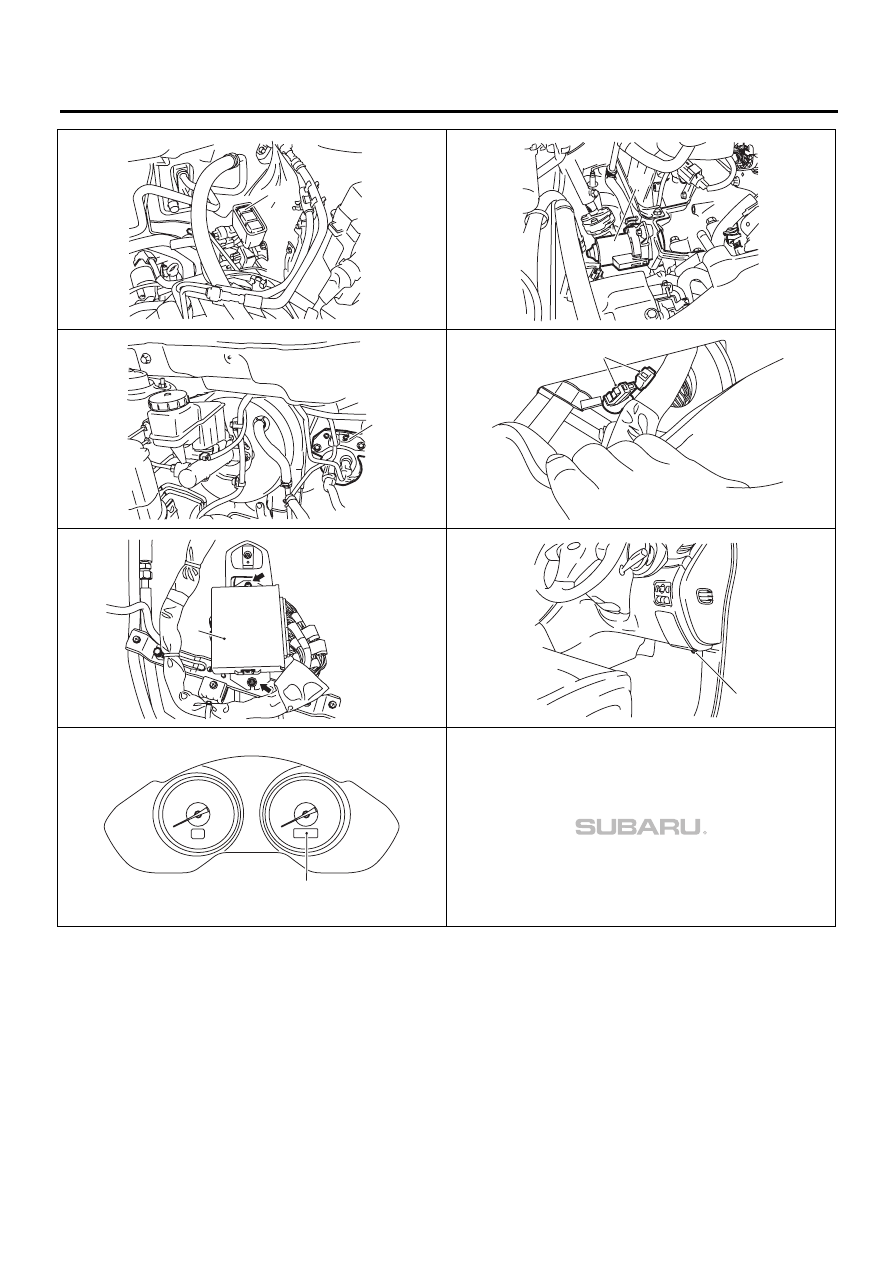

Расположение электрических компонентов

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

BR-00615

(1)

BR-00616

(2)

BR-00617

(3)

BR-00524

(4)

BR-00525

(5)

BR-00618

(6)

BR-00527

(7)

BVC(diag)-10

Входные/выходные сигналы блока управления двигателем (ECM)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления двигателем

(ECM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание

Разъ-

ем №

Клем-

ма №

Сигнал (В)

ПРИМЕЧАНИЕ

Выключатель зажигания в

положении ON

(двигатель выключен)

Двигатель включен

(холостой ход)

Датчик разре-
жения тормоз-
ной системы

Сигнал

B134

27

1 — 3,8

1 — 3,8

 —

Питание

B135

22

5

5

 —

Масса

B135

30

0

0

 —

Управление самоотсечкой

B136

23

0

0

 —

Вакуумный
насос тормоз-
ной системы

Управляю-
щий сиг-
нал реле

B136

8

10 — 13

(При выключенном насосе)

12 — 14

(При включенном насосе)

 —

0 (При включенном насосе)

0 (При включенном насосе)

Электри-
ческая на-
грузка

B135

25

0 (При выключенном насосе) 0 (При выключенном насосе)

 —

10 — 13

(При включенном насосе)

12 — 14

(При включенном насосе)

Линия связи SSM

B136

16

1 или менее

←→ 4 или более 1 или менее←→ 4 или более

 —

EN-01812

B134

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

B136

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15
26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21
29

30

31

32

33

34

35

B137

5

6

7

8

2

1

9

4

3

10

22

23

11

12

13

14

15

24

25

26

16

17

18

19

20

21

27

28

29

30

31

TO

TO

TO

TO

BVC(diag)-11

Subaru Select Monitor

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

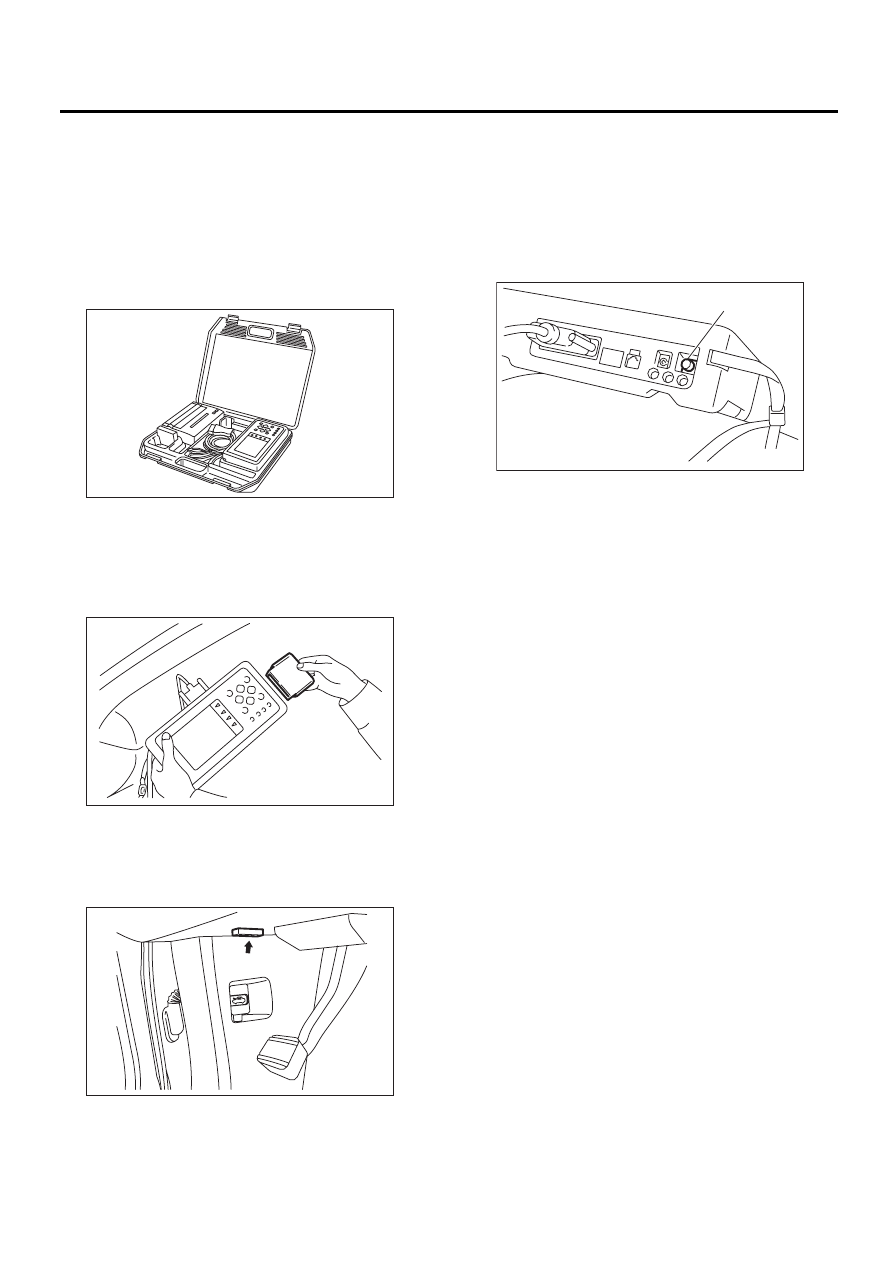

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ (КДН)

1) Подготовьте комплект Subaru Select Monitor.
<См. BVC(diag)-5, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

2) Подключите диагностический кабель к
Subaru Select Monitor.
3) Вставьте картридж в Subaru Select Monitor.
<См. BVC(diag)-5, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

4) Подключите Subaru Select Monitor к разъему
передачи данных.

(1) Разъем передачи данных расположен в
нижней части панели приборов (со стороны
водителя).

(2) Подключите диагностический кабель к
разъему передачи данных.

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
5) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и включите
Subaru Select Monitor.

6) На дисплее в меню «Main Menu» (Главное ме-
ню) выберите {Each System Check} (Проверка
каждой системы) и нажмите клавишу [YES] (Да).
7) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Brake
Negative Pressure Pump System} (Система ваку-
умного насоса тормозной системы) и нажмите
клавишу [YES] (Да).
8) После отображения {3.0 DOHC} нажмите на
клавишу [YES] (Да).
9) На дисплее в меню «Negative Pressure Pump
Diagnosis Menu» (Меню диагностики вакуумно-
го насоса) выберите {Diagnostic Code(s) Display}
(Отображение кодов диагностики), а затем на-
жмите клавишу [YES] (Да).

ПРИМЕЧАНИЕ:
• Подробная информация о процедуре диа-
гностики описана в “РУКОВОДСТВЕ ПО ЭКС-
ПЛУАТАЦИИ SUBARU SELECT MONITOR”.
• Для получения более подробной информа-
ции о КДН смотрите “Список кодов диагности-
ки неисправностей (КДН)”. <См. BVC(diag)-17,
Список кодов диагностики неисправностей
(КДН).>

ABS00111

ABS00112

EN-03693

(A) Выключатель питания

EN-00040

(A)
