Subaru B9 Tribeca (2007 год). Руководство - часть 295

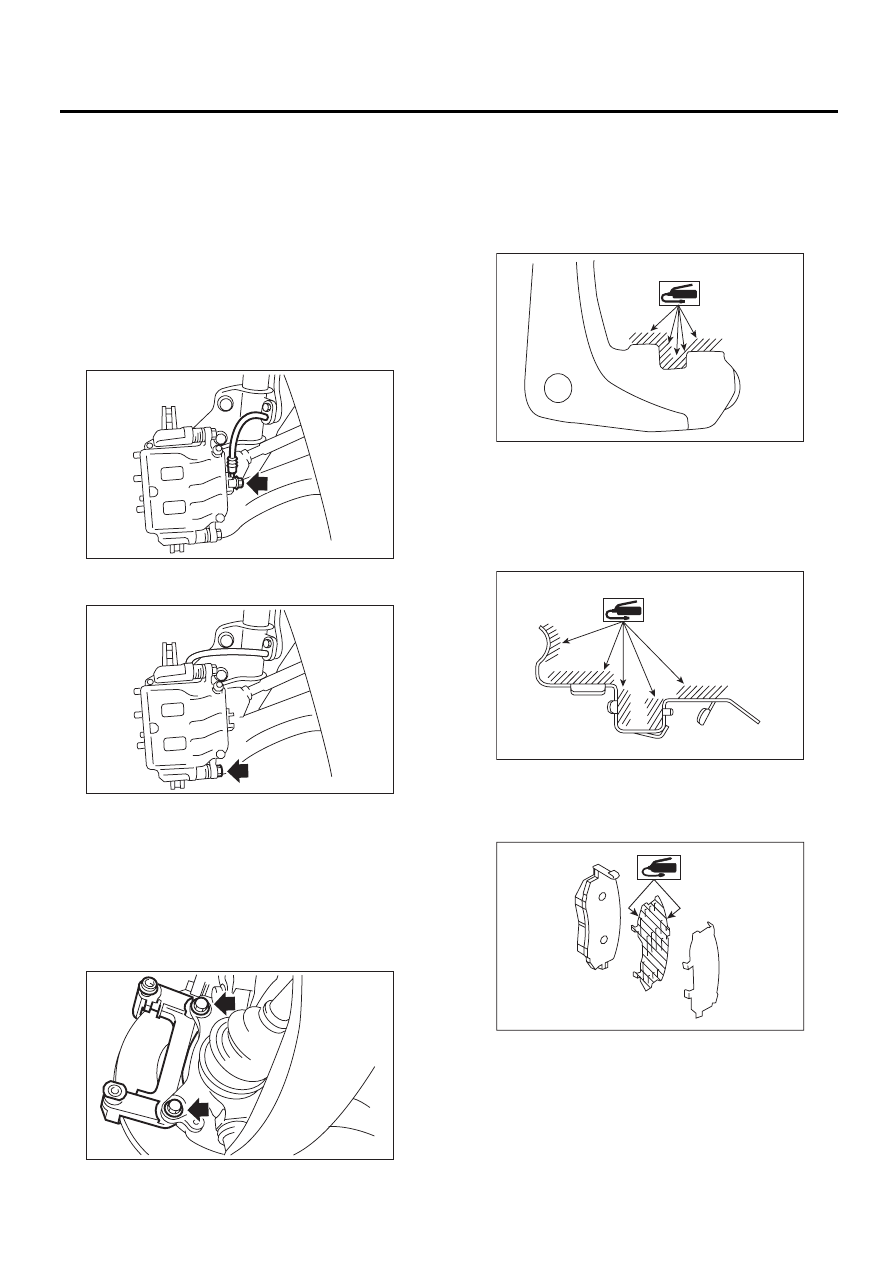

BR-18

Узел переднего дискового тормоза

ТОРМОЗА

4. Узел переднего дискового

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и полностью вытрите.
1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните штуцер-болт и отсоедините тор-
мозной шланг от узла корпуса суппорта.

3) Отверните болт, крепящий стопорный штифт
к корпусу суппорта.

4) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
5) Снимите суппорт с поворотного кулака.
ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.

6) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали 003602001).

2) Установите суппорт на поворотный кулак.

Момент затяжки:

120 Нм (12,2 кгс-м, 88,5 фунт-силы-фут)

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали 003602001).

4) Нанесите на обе поверхности внутренней
прокладки тормозной колодки тонкий слой ди-
сульфид-молибденовой смазки Molykote AS880N
(Номер детали K0777YA010).

BR-00021

BR-00022

BR-00023

BR-00597

BR-00596

BR-00601

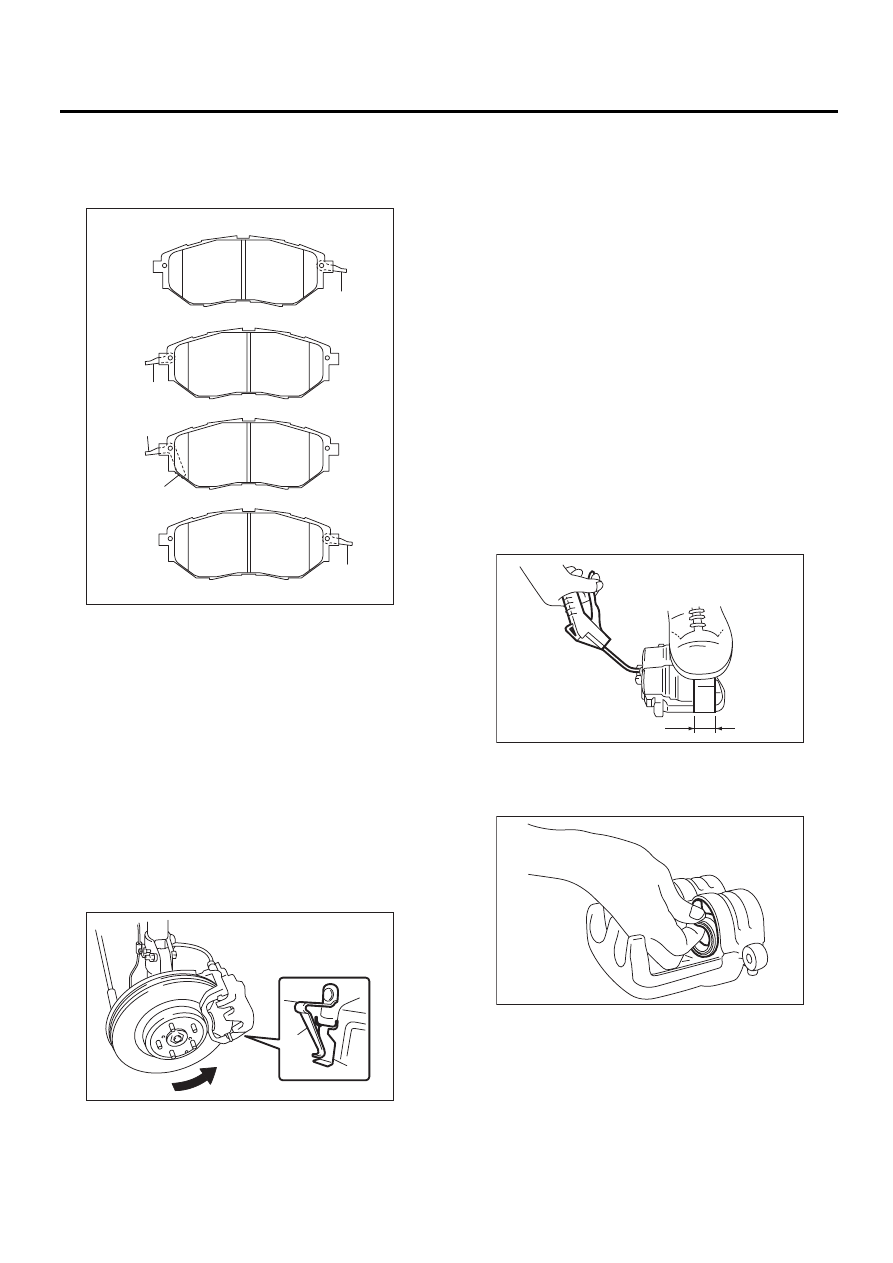

BR-19

Узел переднего дискового тормоза

ТОРМОЗА

5) Установите колодку на суппорт.

ПРИМЕЧАНИЕ:
Установите индикатор износа колодки в пра-
вильном положении.

ОСТОРОЖНО:
• Обязательно установите колодку так, что-
бы возвратная пружина была направлена в
сторону, обратную направлению вращения
тормозного диска, как показано на рисунке.
• Правильно установите возвратную пру-
жину колодки в опорную поверхность фик-
сатора колодки, как показано на рисунке.
• Если возвратная пружина колодки де-
формирована или повреждена, замените
тормозную колодку.

6) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-силы-фут)

7) Подсоедините тормозной шланг, используя
новую прокладку тормозного шланга.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-силы-фут)

8) Выпустите воздух из тормозной системы.

C: РАЗБОРКА

1) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

ОСТОРОЖНО:
Будьте осторожны, чтобы не допустить по-
падания в соединитель тормозного шланга
инородных предметов.
2) Установите в корпус суппорта деревянный
брусок, как показано на рисунке, чтобы не до-
пустить выпадения и повреждения поршня.
3) Постепенно подавайте сжатый воздух через
отверстие для подсоединения тормозного
шланга, чтобы выдавить поршень.

4) Снимите пыльник поршня.

(1) ЛЕВАЯ ВНУТРЕННЯЯ
(2) ЛЕВАЯ НАРУЖНАЯ
(3) ПРАВАЯ ВНУТРЕННЯЯ
(4) ПРАВАЯ НАРУЖНАЯ
(5) Индикатор износа колодки
(6) Возвратная пружина колодки

(1) Возвратная пружина колодки
(2) Опорная поверхность фиксатора колодки
(3) Направление вращения тормозного диска

BR-00586

(6)

(6)

(6)

(1)

(2)

(3)

(4)

(5)

(6)

BR-00483

(1)

(2)

(3)

(1) Установите деревянный брусок шириной 30 мм

(1,18 дюйма).

BR-00026

(1)

BR-00240

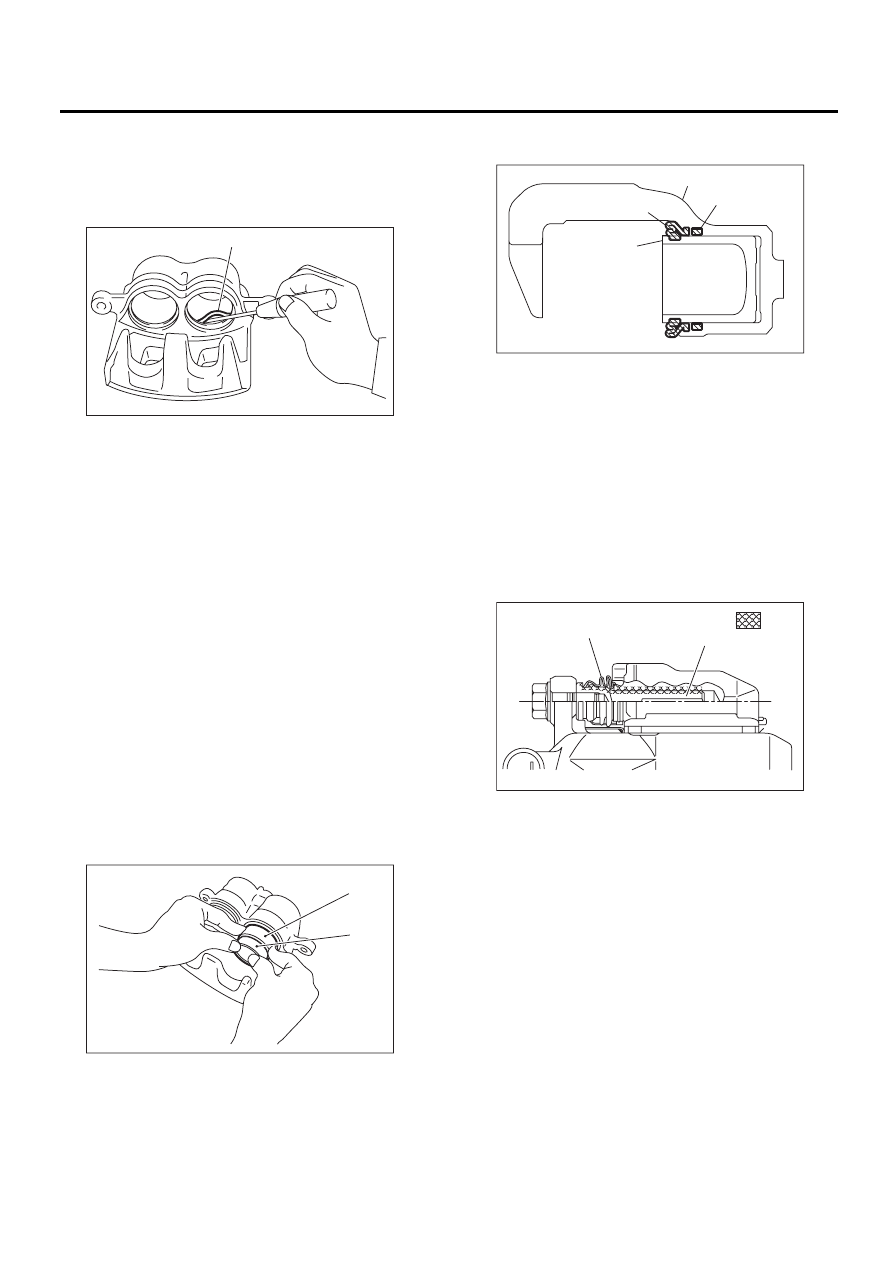

BR-20

Узел переднего дискового тормоза

ТОРМОЗА

5) Снимите уплотнение поршня с цилиндра
корпуса суппорта.

ОСТОРОЖНО:
Не допускайте повреждения цилиндра и ка-
навки уплотнения поршня.

6) Снимите направляющий штифт и пыльник с
корпуса суппорта.

D: СБОРКА

1) Очистите внутреннюю поверхность корпуса
суппорта с помощью тормозной жидкости.
2) Нанесите на уплотнение поршня слой тор-
мозной жидкости и установите его в канавку
на корпусе суппорта.
3) Нанесите слой тормозной жидкости на внут-
реннюю поверхность цилиндра и всю наруж-
ную поверхность поршня.
4) Нанесите на пыльник слой консистентной
смазки указанного типа и установите его на
проточку на краю цилиндра.

Смазка:

NIGLUBE RX-2 (Номер детали K0779GA102)

5) Вставьте поршень в цилиндр.

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия, встав-
ляя поршень в цилиндр.

6) Установите пыльник в канавки цилиндра и
поршня.

7) Нанесите слой консистентной смазки ука-
занного типа на внешнюю поверхность стопор-
ного и направляющего штифтов, внутреннюю
поверхность цилиндра и канавки пыльника.

Смазка:

NIGLUBE RX-2 (Номер детали K0779GA102)

8) Установите в суппорт стопорный штифт и
пыльник направляющего штифта.

E: ПРОВЕРКА

1) Отремонтируйте или замените неисправные
детали.
2) Проверьте корпус суппорта и поршень на
предмет неравномерного износа, повреждения
или коррозии.
3) Проверьте резиновые детали на предмет
повреждений или дефектов.

(1) Уплотнение поршня

(1) Поршень
(2) Пыльник поршня

BR-00027

(1)

BR-00242

(1)

(2)

(1) Поршень
(2) Пыльник поршня
(3) Корпус суппорта
(4) Уплотнение поршня

(1) Пыльник штифта
(2) Стопорный или направляющий штифт
(3) Область нанесения смазки

BR-00243

(1)

(2)

(3)

(4)

BR-00362

(1)

(2)

: (3)

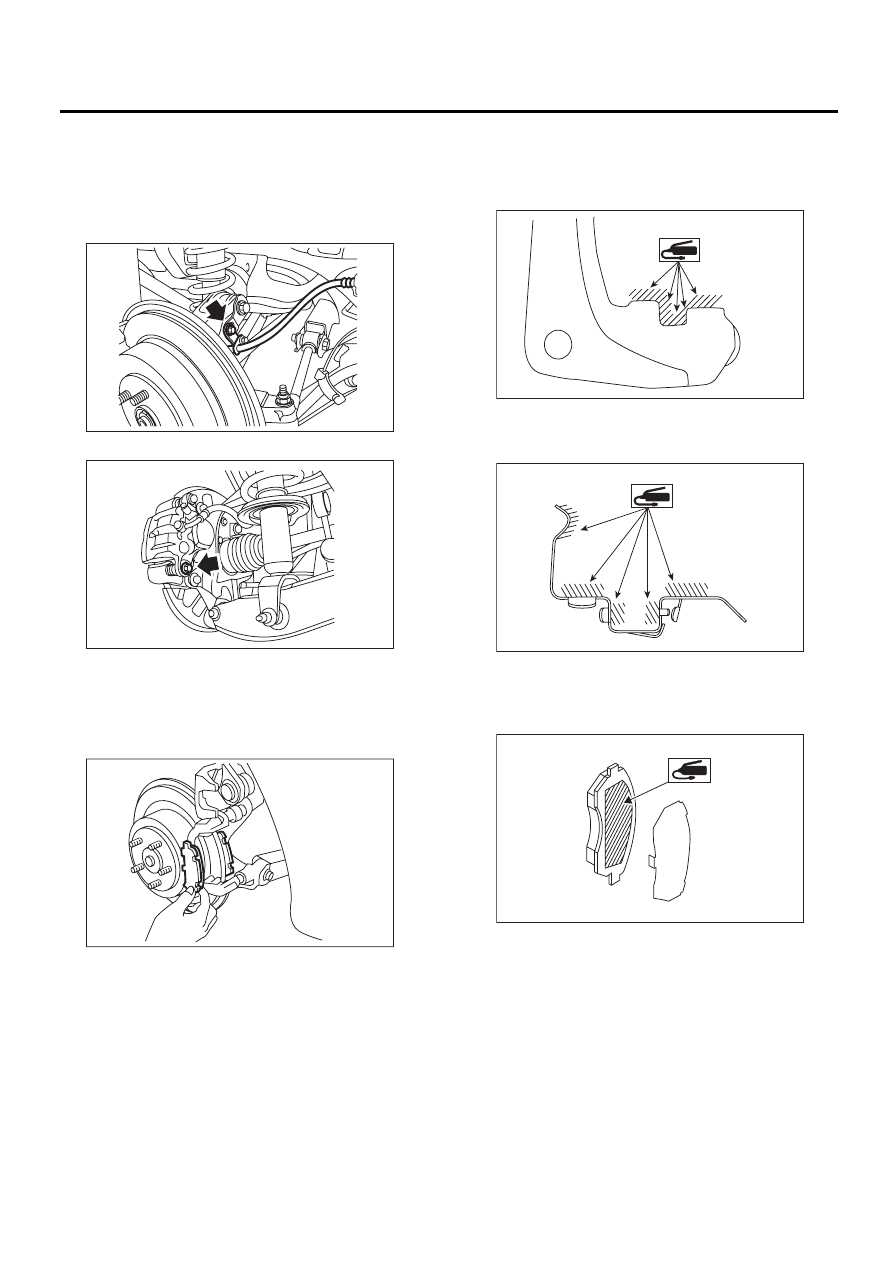

BR-21

Задняя тормозная колодка

ТОРМОЗА

5. Задняя тормозная колодка

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите кронштейн тормозного шланга.

3) Отверните болт суппорта тормоза.

4) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса
суппорта.
5) Снимите колодку.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали 003602001).

2) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали 003602001).

3) Нанесите на контактную поверхность между
колодкой и прокладкой тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Номер детали K0777YA010).

BR-00496

BR-00497

BR-00032

BR-00597

BR-00599

BR-00602
