BR-14

Общие сведения

ТОРМОЗА

C: ОСТОРОЖНО

Пожалуйста, изучите и выполняйте следующие общие правила безопасности. Строгое следование
им необходимо, чтобы предотвратить травмы персонала, выполняющего работы, а также других
лиц в зоне работ.

1. ПОРЯДОК РАБОТЫ

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки и замены деталей без необходимости.
• Используйте оригинальную смазку SUBARU, или аналогичную ей. Не смешивайте смазочные ма-
териалы разных типов или производителей.
• Перед закреплением детали в тисках, между деталью и тисками, разместите прокладочный ма-
териал, такой как деревянные бруски, алюминиевые пластины или кусок ткани.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.

2. МАСЛО

При работе с маслами, следуйте приведенным ниже правилам, во избежание несчастных случаев.
• При выполнении работ, во время которых возможен разлив масла, подготовьте емкость и ветошь.
При разливе масла немедленно вытрите его, чтобы предотвратить проникновение масла в наполь-
ное покрытие или в окружающую среду.
• Следуйте всем государственным и местным законам в отношении утилизации отходов.

3. ТОРМОЗНАЯ ЖИДКОСТЬ

При попадании тормозной жидкости на кожу или в глаза, выполните следующие действия:
• Промойте глаза и немедленно обратитесь за медицинской помощью.
• Вымойте кожу с мылом и промойте водой.
Следуйте всем государственным и местным законам в отношении утилизации отходов.

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы для пружинных колец

Используются для снятия и установки пружинных колец.

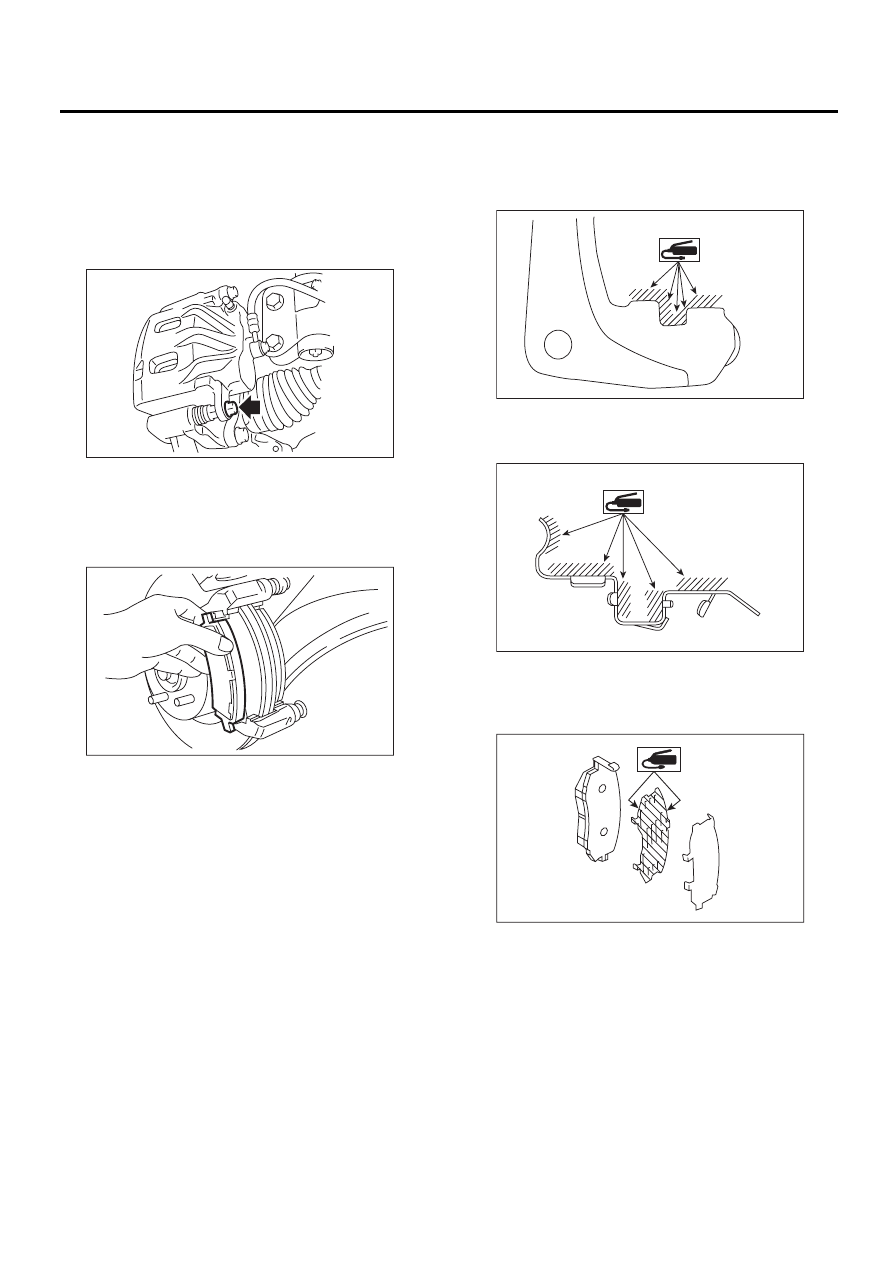

BR-15

Передняя тормозная колодка

ТОРМОЗА

2. Передняя тормозная

колодка

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните болт суппорта тормоза.

3) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса
суппорта.
4) Снимите колодку.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали 003602001).

2) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали 003602001).

3) Нанесите на обе поверхности внутренней
прокладки тормозной колодки тонкий слой ди-
сульфид-молибденовой смазки Molykote AS880N
(Номер детали K0779YA010).

BR-00339

BR-00012

BR-00597

BR-00596

BR-00601

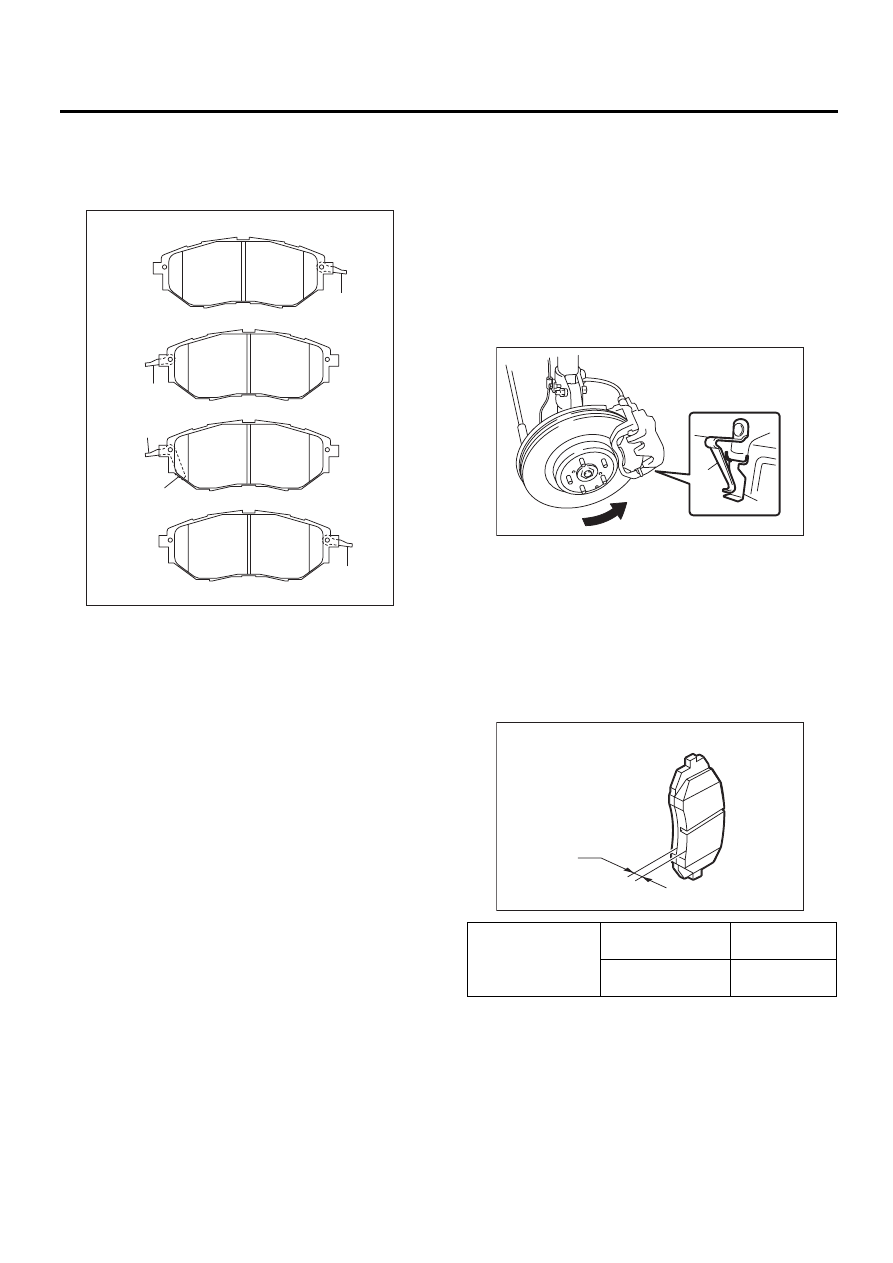

BR-16

Передняя тормозная колодка

ТОРМОЗА

4) Установите колодку на суппорт.

ПРИМЕЧАНИЕ:
Установите индикатор износа колодки в пра-
вильном положении.

ОСТОРОЖНО:
• Обязательно установите колодку так,
чтобы возвратная пружина была направле-
на в сторону, обратную направлению вра-
щения тормозного диска, как показано на
рисунке.
• Правильно установите возвратную пру-
жину колодки в опорную поверхность фик-
сатора колодки, как показано на рисунке.
• Если возвратная пружина колодки де-
формирована или повреждена, замените
тормозную колодку.

5) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-силы-фут)

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки сразу с обеих сто-
рон.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

(1) ЛЕВАЯ ВНУТРЕННЯЯ
(2) ЛЕВАЯ НАРУЖНАЯ
(3) ПРАВАЯ ВНУТРЕННЯЯ
(4) ПРАВАЯ НАРУЖНАЯ
(5) Индикатор износа колодки
(6) Возвратная пружина колодки

BR-00586

(6)

(6)

(6)

(1)

(2)

(3)

(4)

(5)

(6)

(1) Возвратная пружина колодки
(2) Опорная поверхность фиксатора колодки
(3) Направление вращения тормозного диска

Толщина колодки,
мм (дюйм)

Технические ха-
рактеристики

11 (0,433)

Предельно допус-
тимый износ

1,5 (0,059)

BR-00483

(1)

(2)

(3)

BR-00621

A

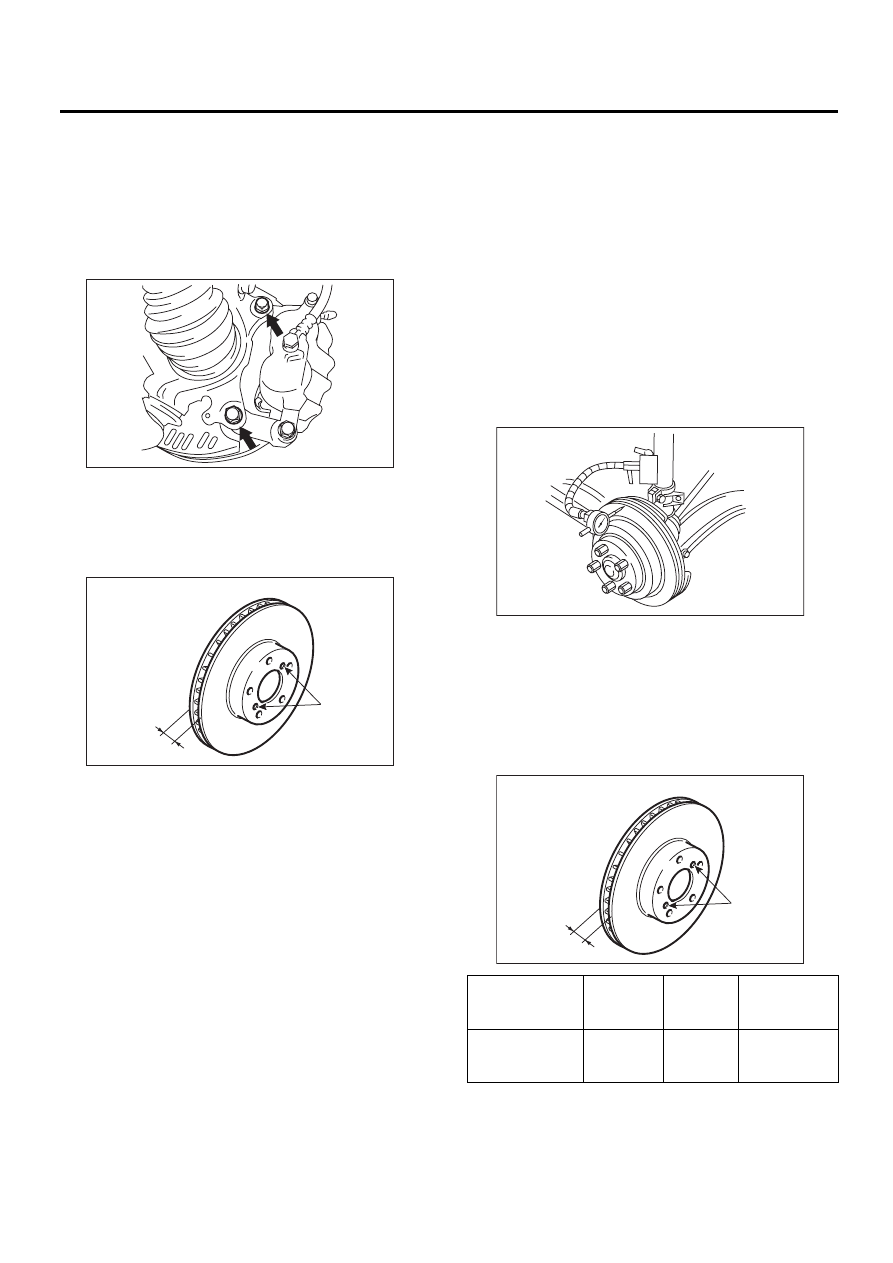

BR-17

Передний тормозной диск

ТОРМОЗА

3. Передний тормозной диск

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Снимите корпус суппорта и суппорт с пово-
ротного кулака и подвесьте их к стойке на про-
волоке.

3) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск со ступицы затруд-
нительно, вкрутите 8-мм болт в резьбу (B) дис-
ка, а затем снимите тормозной диск.

4) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

B: УСТАНОВКА

1) Установите тормозной диск.
2) Установите корпус суппорта и суппорт на по-
воротный кулак.

Момент затяжки:

120 Нм (12,2 кгс-м, 88,5 фунт-силы-фут)

3) Установите передние колеса.

C: ПРОВЕРКА

1) Перед проверкой биения тормозного диска,
проверьте люфт подшипника переднего коле-
са и биение ступицы. <См. DS-16, ПРОВЕРКА,
Передняя полуось.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный измеритель на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение диска превышает допустимый
предел, восстановите поверхность тормозного
диска. После восстановления поверхности
диска, проверьте толщину тормозного диска
согласно шагу 4).

Предельное значение биения диска:

0,05 мм (0,0020 дюймов)

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края внешней окружности тор-
мозного диска и измерьте толщину тормозного
диска. Если толщина тормозного диска меньше
предельного значения, замените тормозной
диск новым.

BR-00017

BR-00018

B

A

 Техничес-

кие харак-

теристики

Предель-

ное зна-

чение

Внешний диа-

метр тормоз-

ного диска

Толщина тор-
мозного диска A
мм (дюймов)

30 (1,18)

28 (1,10)

316 (12,44)

BR-00019

BR-00018

B

A
