WT-6

Колесо с алюминиевым диском

СИСТЕМА КОЛЕС И ШИН

3. Колесо с алюминиевым

диском

A: СНЯТИЕ

1) Включите стояночный тормоз и установите
рычаг селектора в положение “P” или “LOW”.
2) Установите подкатные домкраты или подъ-
емник под предусмотренные для них места и
поднимите автомобиль так, чтобы его колеса
слегка касались поверхности пола.
3) Ослабьте гайки колес.
4) Поднимите автомобиль домкратом или
подъемником до тех пор, пока колеса не отор-
вутся от земли.
5) Снимите гайки колес и колеса.

ПРИМЕЧАНИЕ:
• При снятии колес будьте осторожны, чтобы
не повредить болты ступицы.
• Во избежание повреждения дисков, кладите
колеса внешней стороной вверх.

B: УСТАНОВКА

1) Удалите загрязнения с сопряженных повер-
хностей колес и тормозного диска.
2) Установите колесо на ступицу, совместив от-
верстия под болты на диске с болтами ступицы.
3) Наживите гайки колеса на болты ступицы.
(Для алюминиевых дисков используйте ориги-
нальные колесные гайки SUBARU для алюми-
ниевых дисков).
4) Затяните гайки от руки, убедившись в пра-
вильном совмещении отверстия под ступицу с
направляющей частью ступицы.
5) Затяните гайки колеса по диагональной схе-
ме с указанным моментом затяжки. Используй-
те колесный гаечный ключ.

Момент затяжки:

120 Нм (12,2 кгс-м, 88,5 фунт-силы-фут)

ОСТОРОЖНО:
• Затягивайте гайки колес в два-три прохо-
да, постепенно усиливая момент на проти-
воположных гайках, до тех пор, пока он не
достигнет указанного значения.
• Не нажимайте на ключ ногой. При затяги-
вании гаек всегда используйте обе руки.
• Убедитесь в том, что на болте, гайке и ее
посадочной поверхности на диске нет масла.
6) Если колесо снято для замены или ремонта
проколотой шины, повторно затяните гайки ко-
леса с указанным моментом через 1000 км (600
миль) пробега.

C: ПРОВЕРКА

1) Деформация и дефекты обода могут вы-
звать утечку воздуха. Проверьте фланец обо-
да на предмет деформации, трещин или пов-
реждений, и при необходимости отремонтируй-
те или замените.
2) Поднимите автомобиль до тех пор, пока ко-
леса не оторвутся от пола.

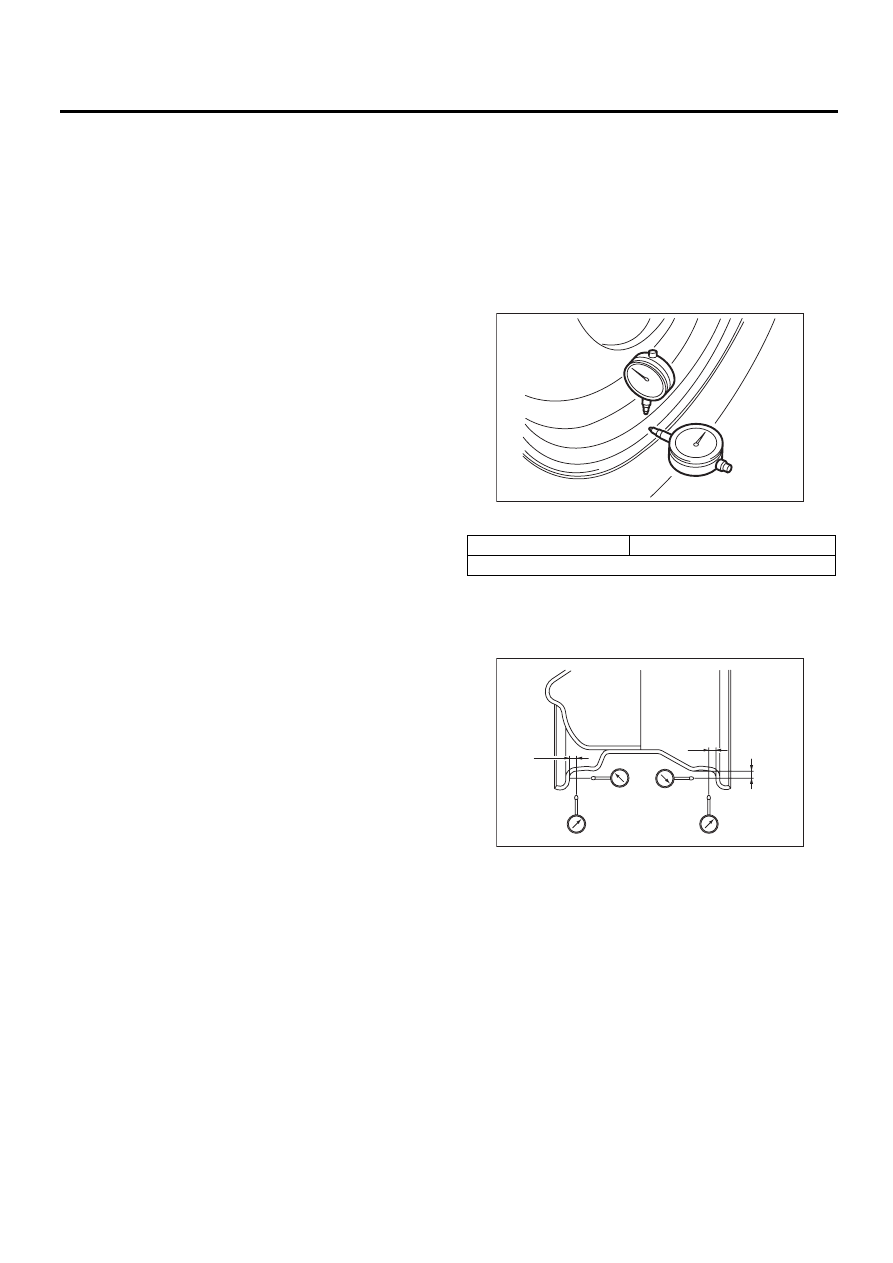

3) Медленно вращая колесо, проверьте биение
обода с помощью циферблатного индикатора.

Биение обода:

4) Если биение обода превышает нормативные
пределы, снимите шину с диска и проверьте
биение, установив циферблатный индикатор в
положение, показанное на рисунке.

5) Если измеренное значение биения превыша-
ет нормативные пределы, замените диск.

D: ОСТОРОЖНО

Алюминиевые диски легко царапаются. Чтобы
сохранить их внешний вид и целостность обра-
щайте внимание на следующее:
1) Не допускайте повреждения алюминиевого
диска при снятии, установке, балансировке ко-
лес и др. После снятия колес с алюминиевыми
дисками, кладите их на резиновый коврик и т.д.
2) При мойке алюминиевых дисков используй-
те нейтральные синтетические моющие средс-
тва и воду. Не используйте чистящие средства,
содержащие абразивные материалы, жесткие
щетки или автоматические автомойки.

Предел осевого биения Предел вертикального биения

1,0 мм (0,039 дюймов)

(1) Приблизительно 7 мм (0,28 дюйма)

WT-00004

(1)

(1)

(1)

WT-00005

WT-7

Балансировка колес

СИСТЕМА КОЛЕС И ШИН

4. Балансировка колес

A: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
В качестве внешних грузиков колеса использу-
ются приклеиваемые грузики. Измените на-
стройки балансировочного стенда для прикле-
иваемых грузиков.
1) Снимите балансировочный грузик.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
колесо.
• Полностью удалите двустороннюю ленту
приклеиваемого грузика с колеса.
2) Измерьте балансировку колес при помощи
балансировочного стенда.
3) Выберите грузик, масса которого близка к
значению, измеренному балансировочным
стендом.

ОСТОРОЖНО:
Используйте оригинальные балансировоч-
ные грузики SUBARU.

Номер детали балансировоч-

ного грузика

(Набивной грузик для алюми-

ниевых дисков)

Масса

28101SA000

5 г (0,18 унции)

28101SA010

10 г (0,35 унции)

28101SA020

15 г (0,53 унции)

28101SA030

20 г (0,71 унции)

28101SA040

25 г (0,88 унции)

28101SA100

30 г (1,06 унции)

28101SA110

35 г (1,23 унции)

28101SA120

40 г (1,41 унции)

28101SA130

 45 г (1,59 унции)

28101SA140

50 г (1,76 унции)

28101XA000

55 г (1,94 унции)

28101SA150

60 г (2,12 унции)

Номер детали балансировоч-

ного грузика

(Приклеиваемый грузик для

алюминиевых дисков)

Масса

28101AE00B

5 г (0,18 унции)

28101AE01B

7,5 г (0,26 унции)

28101AE02B

10 г (0,35 унции)

28101AE03B

12,5 г (0,44 унции)

28101AE04B

15 г (0,53 унции)

28101AE05B

17,5 г (0,62 унции)

28101AE06B

20 г (0,71 унции)

28101AE07B

22,5 г (0,79 унции)

28101AE08B

25 г (0,88 унции)

28101AE09B

27,5 г (0,97 унции)

28101AE10B

30 г (1,06 унции)

28101AE11B

32,5 г (1,15 унции)

28101AE12B

35 г (1,23 унции)

28101AE13B

37,5 г (1,32 унции)

28101AE14B

40 г (1,41 унции)

28101AE15B

42,5 г (1,50 унции)

28101AE16B

45 г (1,59 унции)

28101AE17B

47,5 г (1,68 унции)

28101AE18B

50 г (1,76 унции)

28101AE19B

52,5 г (1,85 унции)

28101AE20B

55 г (1,94 унции)

28101AE21B

57,5 г (2,03 унции)

28101AE22B

60 г (2,12 унции)

28101AE23B

62,5 г (2,20 унции)

28101AE24B

65 г (2,29 унции)

28101AE25B

67,5 г (2,38 унции)

28101AE26B

70 г (2,47 унции)

28101AE27B

72,5 г (2,56 унции)

28101AE28B

75 г (2,65 унции)

28101AE29B

77,5 г (2,73 унции)

28101AE30B

80 г (2,82 унции)

28101AE31B

82,5 г (2,91 унции)

28101AE32B

85 г (3,00 унции)

28101AE33B

87,5 г (3,09 унции)

28101AE34B

90 г (3,17 унции)

28101AE35B

92,5 г (3,26 унции)

28101AE36B

95 г (3,35 унции)

28101AE37B

97,5 г (3,44 унции)

28101AE38B

100 г (3,53 унции)

28101AG50B

102,5 г (3,62 унции)

28101AG51B

105 г (3,70 унции)

28101AG52B

107,5 г (3,79 унции)

28101AG53B

110 г (3,88 унции)

28101AG54B

112,5 г (3,97 унции)

28101AG55B

115 г (4,06 унции)

28101AG56B

117,5 г (4,14 унции)

28101AG57B

120 г (4,23 унции)

Номер детали балансировоч-

ного грузика

(Приклеиваемый грузик для

алюминиевых дисков)

Масса

WT-8

Балансировка колес

СИСТЕМА КОЛЕС И ШИН

4) Установите выбранный грузик в точке, опре-
деленной балансировочным стендом.

ОСТОРОЖНО:
• Обезжирьте поверхность колеса, на кото-
рую приклеивается грузик.
• Нажмите на приклеиваемый грузик с си-
лой 25 Н (2,5 кгс, 5,6 фунт-силы) или более
на 5 г (0,18 унции) в течение более 2 секунд,
чтобы добиться полного приклеивания.
5) Повторно измерьте балансировку колес на
балансировочном стенде. Проверьте правиль-
ность балансировки колес.

ПРИМЕЧАНИЕ:

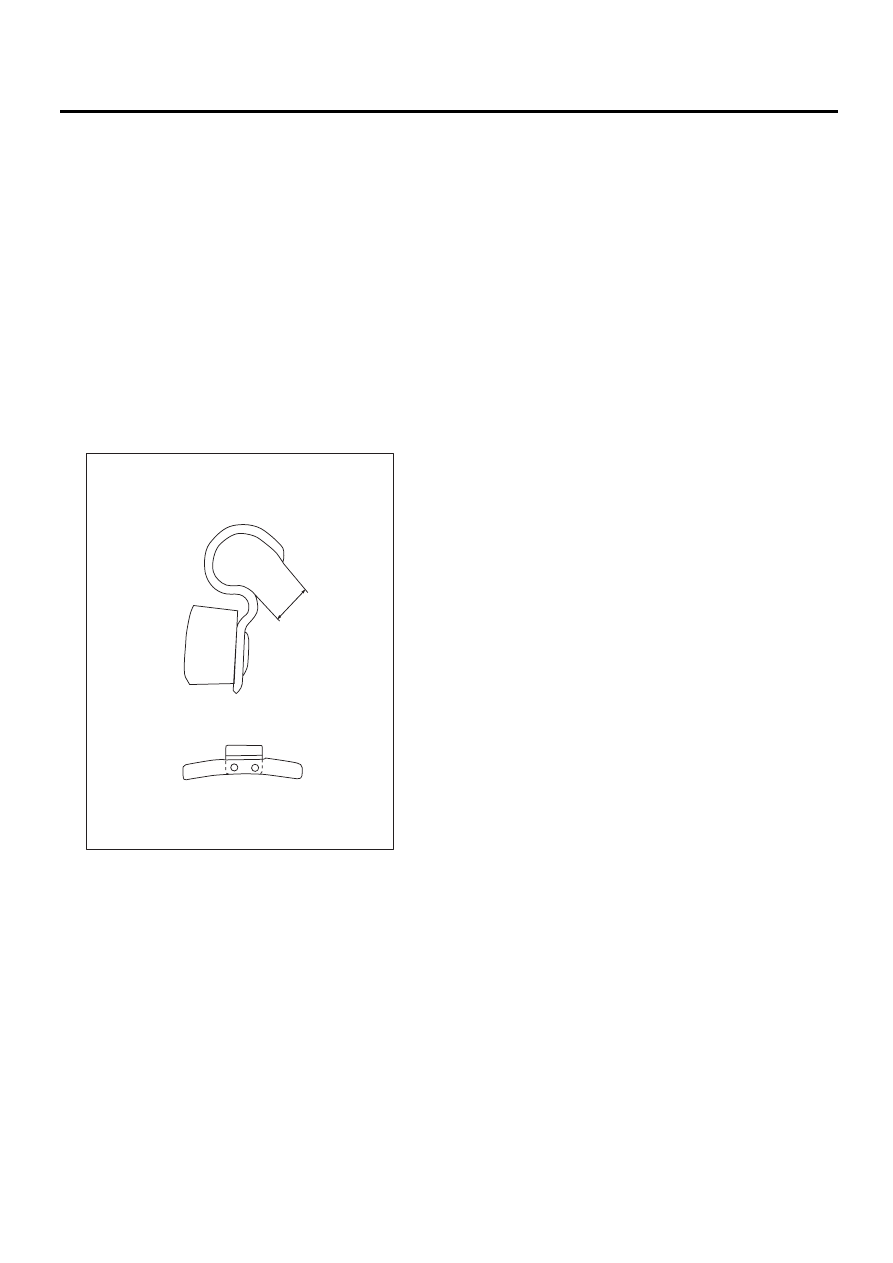

Набивные балансировочные грузики для алю-
миниевых дисков могут использоваться для
любых алюминиевых дисков диаметром 15 —
18 дюймов.

Нормативный предел:

Набивной грузик для алюминиевых дис-
ков:

5 — 60 г (0,18 — 2,12 унций) 5,0 мм
(0,20 дюйма)

(1) Набивной грузик для алюминиевых дисков

30

(1)

A

WT-00120

WT-9

Шина типа “T”

СИСТЕМА КОЛЕС И ШИН

5. Шина типа “T”

А: ПРИМЕЧАНИЕ

Запасное колесо с установленной на нем ши-
ной типа “T” предназначено для временного
использования.

ОСТОРОЖНО:
• Не разгоняйте автомобиль свыше 80 км/ч
(50 миль/ч).
• Не совершайте быстрых поворотов руле-
вого колеса, резких ускорений и торможе-
ний.

B: ЗАМЕНА

Процедуры снятия и установки колес с шинами
типа “T” описаны в разделе “Колесо с алюми-
ниевым диском”. <См. WT-6, СНЯТИЕ, Колесо
с алюминиевым диском.>

ОСТОРОЖНО:
Шины типа “T” предназначены только для
временного использования. Как можно ско-
рее замените временное запасное колесо на
полноразмерное.

C: ПРОВЕРКА

1) Проверьте давление воздуха в шине.

Технические характеристики:

420 кПа (4,2 кгс/см

2

, 60 фунтов/кв. дюйм)

2) Удалите из канавок протектора камни, стек-
ло, гвозди и т.д.
3) Проверьте шины на предмет деформации,
трещин, частичного или общий износ.

ОСТОРОЖНО:
При наличии дефектов замените шину новой.
4) Проверьте кожух запасного колеса на пред-
мет повреждений. (для автомобилей, оборудо-
ванных кожухом запасного колеса)

ОСТОРОЖНО:
При наличии дефектов замените кожух за-
пасного колеса новым.
