Subaru B9 Tribeca (2007 год). Руководство - часть 237





RS-16

Задняя поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

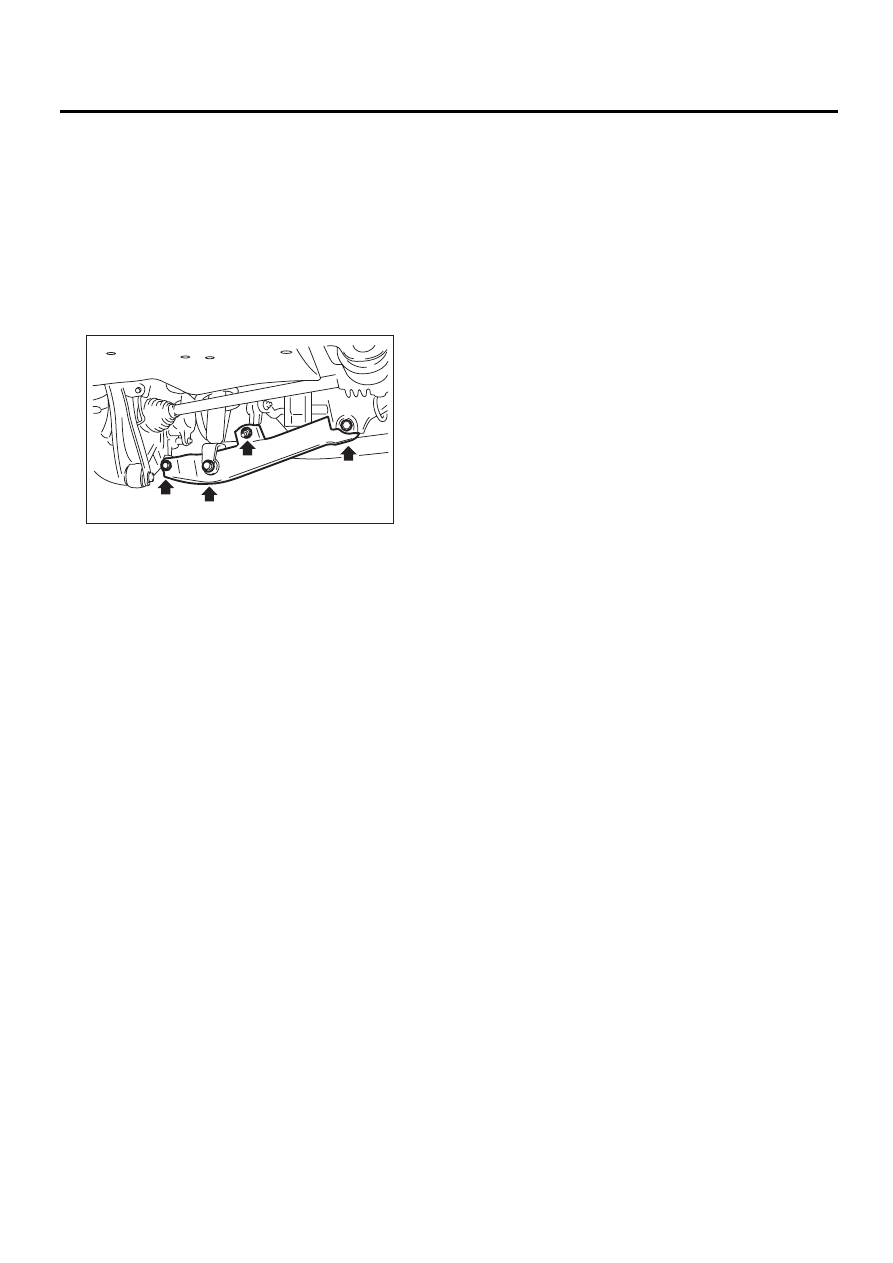

8. Задняя поперечная тяга

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отверните гайку и снимите тягу стабилиза-
тора.
3) Отверните болты в нижней части амортиза-
тора.
4) Отверните болт, чтобы снять заднюю попе-
речную тягу.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
1) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Задняя поперечная тяга

120 Нм (12,2 кгс-м, 89 фунт-силы-фут)

Амортизатор

120 Нм (12,2 кгс-м, 89 фунт-силы-фут)

Тяга стабилизатора

60 Нм (6,1 кгс-м, 44 фунт-силы-фут)

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: ПРОВЕРКА

Визуально проверьте заднюю поперечную тягу
на предмет повреждения и деформации.

RS-00193

RS-17

Задний подрамник

ЗАДНЯЯ ПОДВЕСКА

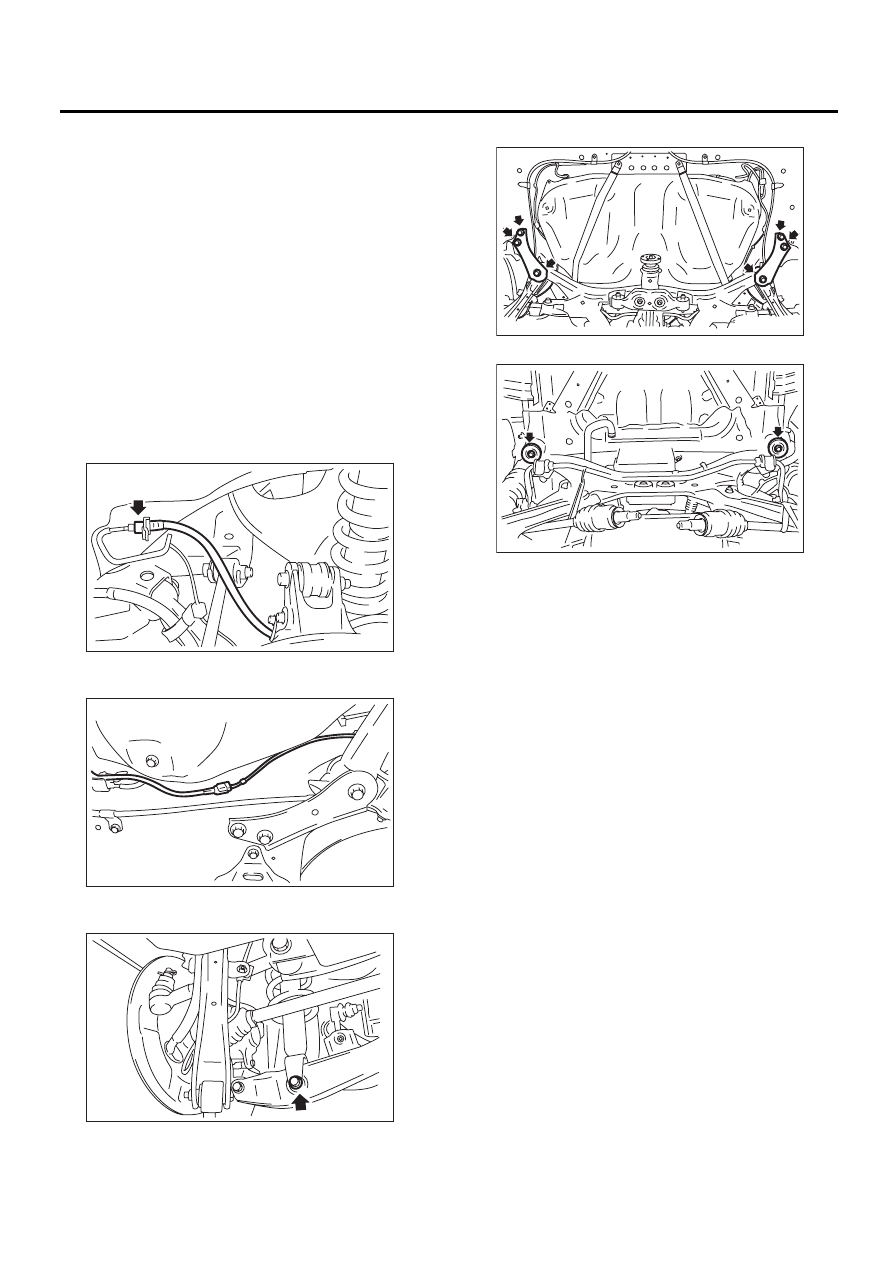

9. Задний подрамник

A: СНЯТИЕ

1) Отделите переднюю выхлопную трубу от за-
дней выхлопной трубы.
2) Снимите заднюю выхлопную трубу и глуши-
тель.
3) Снимите карданный вал.
<См. DS-10, СНЯТИЕ, Карданный вал.>
4) Снимите подъемник запасного колеса. <См.
WT-10, СНЯТИЕ, Подъемник запасного коле-
са.>
5) Снимите трос заднего стояночного тормоза
с узла стояночного тормоза. <См. PB-9, СНЯ-
ТИЕ, Узел стояночного тормоза (задний диско-
вый тормоз).>
6) Отсоедините тормозной шланг и снимите с
автомобиля суппорт заднего тормоза.

7) Отсоедините разъем датчика скорости ко-
леса системы ABS.

8) Отверните болты в нижней части амортиза-
тора.

9) Поддержите подрамник используя домкрат.

10) Снимите передний подрамник.

11) Снимите задний подрамник.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
1) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела “Общие сведения”. <См.
RS

-3, УЗЕЛ, Общие сведения.>

2) Выпустите воздух из тормозной системы.
3) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: ПРОВЕРКА

Проверьте снятые детали на предмет износа,
повреждений или трещин, а затем отремонти-
руйте или замените, если это необходимо.

RS-00194

RS-00195

RS-00196

RS-00197

RS-00233

RS-18

Общая таблица диагностики

ЗАДНЯЯ ПОДВЕСКА

10.Общая таблица диагностики

A: ПРОВЕРКА

1. НЕПРАВИЛЬНОЕ ПОЛОЖЕНИЕ АВТОМОБИЛЯ ИЛИ НЕПРАВИЛЬНАЯ ВЫСОТА КО-
ЛЕСНЫХ АРОК

2. НИЗКИЙ КОМФОРТ В ДВИЖЕНИИ

1) Сильный удар при возвратном ходе
2) Продолжительные колебания автомобиля после переезда кочек и ям.
3) Сильный удар при амортизации

3. ШУМ

Возможная причина

Способ устранения

(1) Стойкая деформация или повреждение витой пружины

Замените.

(2) Неправильная работа амортизатора стойки или амортизатора

Замените.

(3) Установка неподходящей стойки или амортизатора

Замените надлежащими деталями.

(4) Установка неподходящей витой пружины

Замените надлежащими деталями.

Возможная причина

Способ устранения

(1) Повреждение витой пружины

Замените.

(2) Чрезмерное давление воздуха в шинах

Отрегулируйте.

(3) Неправильная высота колесных арок

Отрегулируйте или замените витые пружины
на новые.

(4) Неправильная работа амортизатора стойки или амортизатора

Замените.

(5) Повреждение или деформация крепежа стойки или амортизатора

Замените.

(6) Неподходящая длина (максимальная или минимальная) амортизато-
ра стойки или амортизатора

Замените надлежащими деталями.

(7) Деформация или разрушение втулки

Замените.

(8) Деформация или повреждение отбойника в узле стойке или в амор-
тизаторе.

Замените.

(9) Утечка масла из амортизатора стойки или амортизатора

Замените.

Возможная причина

Способ устранения

(1) Износ или повреждение деталей амортизатора стойки или амортизатора Замените.

(2) Ослабление болта крепления тяги подвески

Затяните с указанным моментом затяжки.

(3) Деформация или разрушение втулки

Замените.

(4) Неподходящая длина (максимальная или минимальная) амортизатора
стойки или амортизатора

Замените надлежащими деталями.

(5) Повреждение витой пружины

Замените.

(6) Износ или повреждение шарового шарнира

Замените.

(7) Деформация хомута стабилизатора

Замените.
