RS-12

Верхний рычаг

ЗАДНЯЯ ПОДВЕСКА

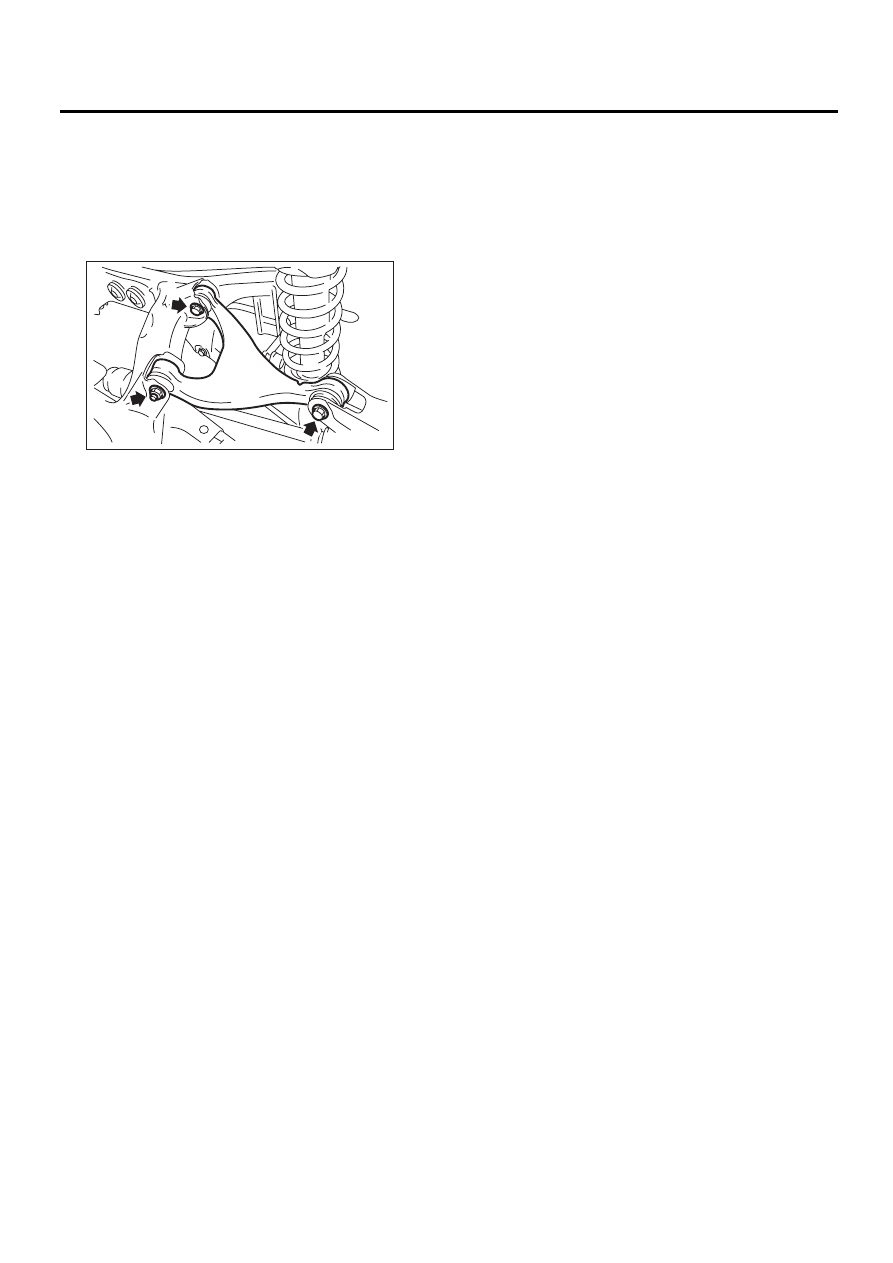

5. Верхний рычаг

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отверните болты, а затем снимите верхний
рычаг.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Установите новую самоконтрящуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
1) Производите установку в порядке, обратном
порядку снятия.
2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

Момент затяжки:

Верхний рычаг к заднему подрамнику

150 Нм (15,3 кгс-м, 111 фунт-силы-фут)

Верхний рычаг к основанию задней ступи-
цы

120 Нм (12,2 кгс-м, 89 фунт-силы-фут)

C: ПРОВЕРКА

1) Визуально проверьте верхний рычаг на
предмет повреждений и деформации.
2) Визуально проверьте втулку на предмет тре-
щин, повреждений и чрезмерной усталости.

RS-00184

RS-13

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

6. Задний амортизатор

A: СНЯТИЕ

1) Снимите крышку стойки в отделке задней
четверти.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отверните гайку и снимите тягу заднего ста-
билизатора.

4) Отверните болты в нижней части амортиза-
тора.

5) Снимите заднюю поперечную тягу.

6) Отверните гайки опоры амортизатора.

7) Снимите амортизатор.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
1) Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Установку произведите так, чтобы выступа-
ющая часть в верхней части опоры была на-
правлена в сторону передней части автомо-
биля.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела “Общие сведения”. <См.
RS

-3, УЗЕЛ, Общие сведения.>

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: РАЗБОРКА

Процедура разборки описана в разделе “Пере-
дняя стойка”.
<См. FS-22, РАЗБОРКА, Передняя стойка.>

D: СБОРКА

Процедура сборки описана в разделе “Пере-
дняя стойка”.
<См. FS-22, СБОРКА, Передняя стойка.>

RS-00185

RS-00186

RS-00187

RS-00188

(1) Опора
(2) Выступающая часть
(3) Передняя часть автомобиля

RS-00201

(1)

(2)

(3)

RS-14

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

E: ПРОВЕРКА

Процедура проверки описана в разделе “Пере-
дняя стойка”.
<См. FS-23, ПРОВЕРКА, Передняя стойка.>

F: УТИЛИЗАЦИЯ

ОСТОРОЖНО:
• Перед началом работы с амортизаторами
обязательно наденьте защитные очки для
предохранения глаз от газа, масла и метал-
лических опилок.
• Не разбирайте амортизатор и не помещай-
те его в огонь.
• При утилизации амортизаторов, запол-
ненных газом, просверлите в них отверстия.
1) Положите амортизатор на ровной горизон-
тальной поверхности, так чтобы шток поршня
был полностью выдвинут.
2) Просверлите в указанном месте отверстие
глубиной 30 мм (1,18 дюйма) сверлом диамет-
ром 2  3 мм (0,08  0,12 дюйма).

(1) 40 мм (1,57 дюймов)

(1)

RS-00135

RS-15

Передняя поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

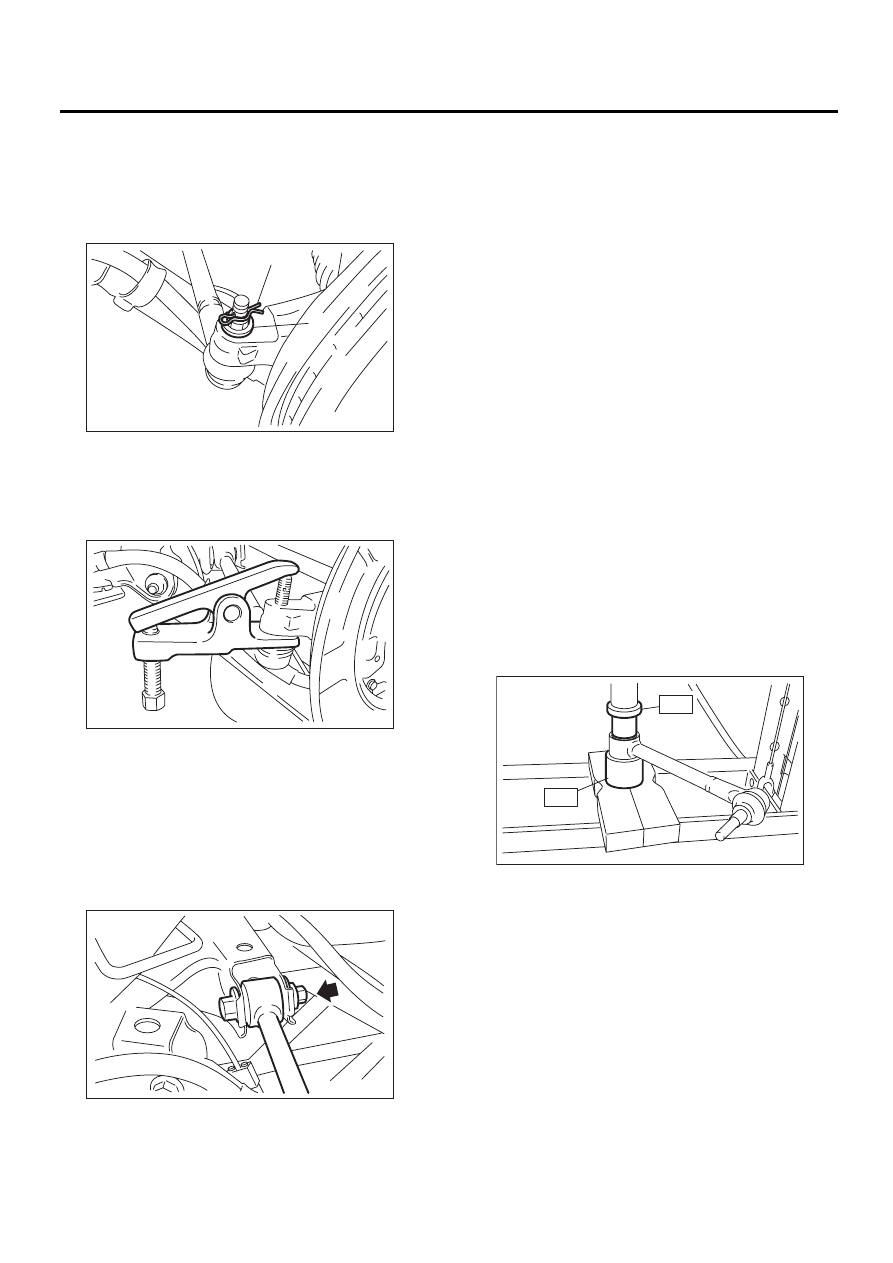

7. Передняя поперечная тяга

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите пружинный шплинт и гайку.

3) При помощи съемника снимите шаровой
шарнир.

4) Процарапайте отметки для совмещения на
регулировочном болте передней поперечной
тяги и на заднем подрамнике.
5) Отверните регулировочный болт, затем сни-
мите переднюю поперечную тягу.

ОСТОРОЖНО:
При отворачивании регулировочного болта,
ослабьте гайку при закрепленной головке
болта

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
1) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Передняя поперечная тяга к подрамнику

120 Нм (12,2 кгс-м, 89 фунт-силы-фут)

Передняя поперечная тяга к основанию
задней ступицы.

27 Нм (2,8 кгс-м, 20 фунт-силы-фут)

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: ПРОВЕРКА

Визуально проверьте переднюю поперечную
тягу на предмет повреждений и деформации.

D: РАЗБОРКА

Выпрессуйте втулку с помощью специальных
инструментов ST A и ST B.
ST A

20099AE000ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ST B

20099AE000ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

E: СБОРКА

Запрессуйте втулку при помощи специальных
инструментов ST A и ST B.
ST A

20099AE000ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ST B

20099AE000ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ОСТОРОЖНО:
Нажимайте на втулку в прямом направле-
нии.

(1) Пружинный шплинт

(2) Гайка

(2)

(1)

RS-00189

RS-00190

RS-00191

ST-A

ST-B

RS-00192
