Subaru B9 Tribeca (2007 год). Руководство - часть 208

5AT(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

S: КДН P0753 ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание цепи выходного сигнала электромагнитного клапана переднего
тормоза.
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка на 4-ой или 5-ой передаче.

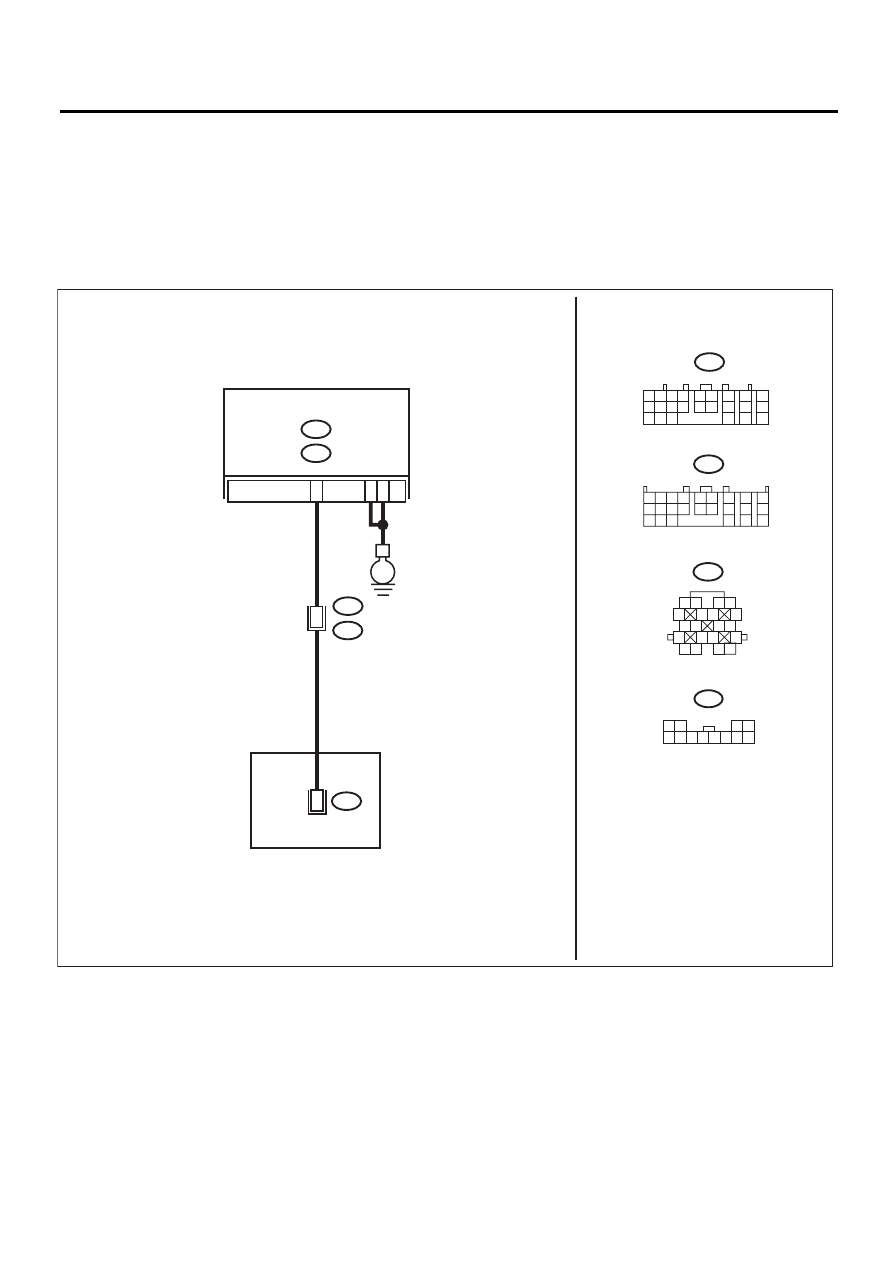

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-02987

A:

A24

B11

B54

B11

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

ТРАНСМИССИЯ

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

T4

T6

1 2
5

8

6

9 10 11

3 4

12

T6

7

17

E

5

14

9

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B55

B:

B54

B55

A:

B:

TCM

5AT(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ МЕЖДУ TCM
И ТРАНСМИССИЕЙ.
1) Поверните выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от TCM и трансмиссии.
3) Измерьте сопротивление проводки между
разъемом TCM и разъемом трансмиссии.

Разъем и клемма

(B54) № 24 — (B11) № 17:
(B54) № 5 — Масса кузова:
(B54) № 14 — Масса кузова:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к
шагу 2.

Устраните разрыв це-
пи в проводке между
разъемом TCM и разъ-
емом трансмиссии.

2

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ МЕЖДУ TCM
И МАССОЙ КУЗОВА.
Измерьте сопротивление проводки между разъ-
емом TCM и массой кузова.

Разъем и клемма

(B54) № 24 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к
шагу 3.

Устраните короткое
замыкание в проводке
между разъемом TCM
и разъемом трансмис-
сии.

3

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ МЕЖДУ
ТРАНСМИССИЕЙ И КОРПУСОМ УПРАВЛЯЮЩЕ-
ГО КЛАПАНА.
1) Поверните выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от трансмиссии.
3) Снимите разъем трансмиссии с кронштейна.
4) Поднимите автомобиль и установите его на
жесткие козлы.

ПРИМЕЧАНИЕ:
Необходимо оторвать от пола все колеса.
5) Слейте ATF.

ОСТОРОЖНО:
Не сливайте ATF, пока жидкость не остынет.
6) Снимите поддон картера и отсоедините разъ-
ем корпуса управляющего клапана.
7) Измерьте сопротивление между разъемом
трансмиссии и разъемом корпуса управляющего
клапана.

Разъем и клемма

(T4) № 17 — (T6) № 9:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к
шагу 4.

Устраните разрыв це-
пи в проводке между
разъемом трансмис-
сии и разъемом корпу-
са управляющего кла-
пана.

4

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ МЕЖДУ
ТРАНСМИССИЕЙ И КОРПУСОМ УПРАВЛЯЮЩЕ-
ГО КЛАПАНА.
Измерьте сопротивление между массой трансмис-
сии и разъемом корпуса управляющего клапана.

Разъем и клемма

(T6) № 9 — Масса трансмиссии:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к
шагу 5.

Устраните короткое
замыкание в проводке
между корпусом уп-
равляющего клапана
и разъемом трансмис-
сии.

5

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПЕРЕДНЕГО ТОРМОЗА.
Измерьте сопротивление между массой трансмис-
сии и разъемом корпуса управляющего клапана.

Разъем и клемма

(T6) № 9 — Масса трансмиссии:

Сопротивление в диапа-
зоне 3 — 9 Ом?

Переходите к
шагу 6.

Замените корпус уп-
равляющего клапана.
<См. 5AT-56, Корпус
управляющего клапа-
на.>

6

ПРОВЕРКА КОНТАКТА.
Проверьте контакт в разъеме TCM, разъеме
трансмиссии и разъеме корпуса управляющего
клапана.

Обнаружено ли ослаб-
ление крепления клемм,
наличие посторонних
предметов, поврежде-
ние корпуса разъема?

Устраните пло-
хой контакт.

Переходите к шагу 7.

5AT(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

7

ПРОВЕРКА ПОСЛЕ РЕМОНТА.
1) Выполните режим очистки памяти.
2) Совершите небольшую поездку, считайте КДН
и убедитесь, что неисправностей не обнаружено.

Отображаются КДН?

Замените TCM.
<См. 5AT-59,
Блок управле-
ния трансмисси-
ей (TCM).>

Временно возникает
плохой контакт или
разрыв цепи. Прове-
дите повторную про-
верку и убедитесь, что
разъем проводки не
поврежден.

Шаг

Проверка

Да

Нет

5AT(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

T: КДН P0756 ХАРАКТЕРИСТИКИ ИЛИ ЗАЛИПАНИЕ

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ “B”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Данные выходного сигнала электромагнитного клапана входной муфты и данные давления масла
не совпадают.
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка на 4-ой передаче.

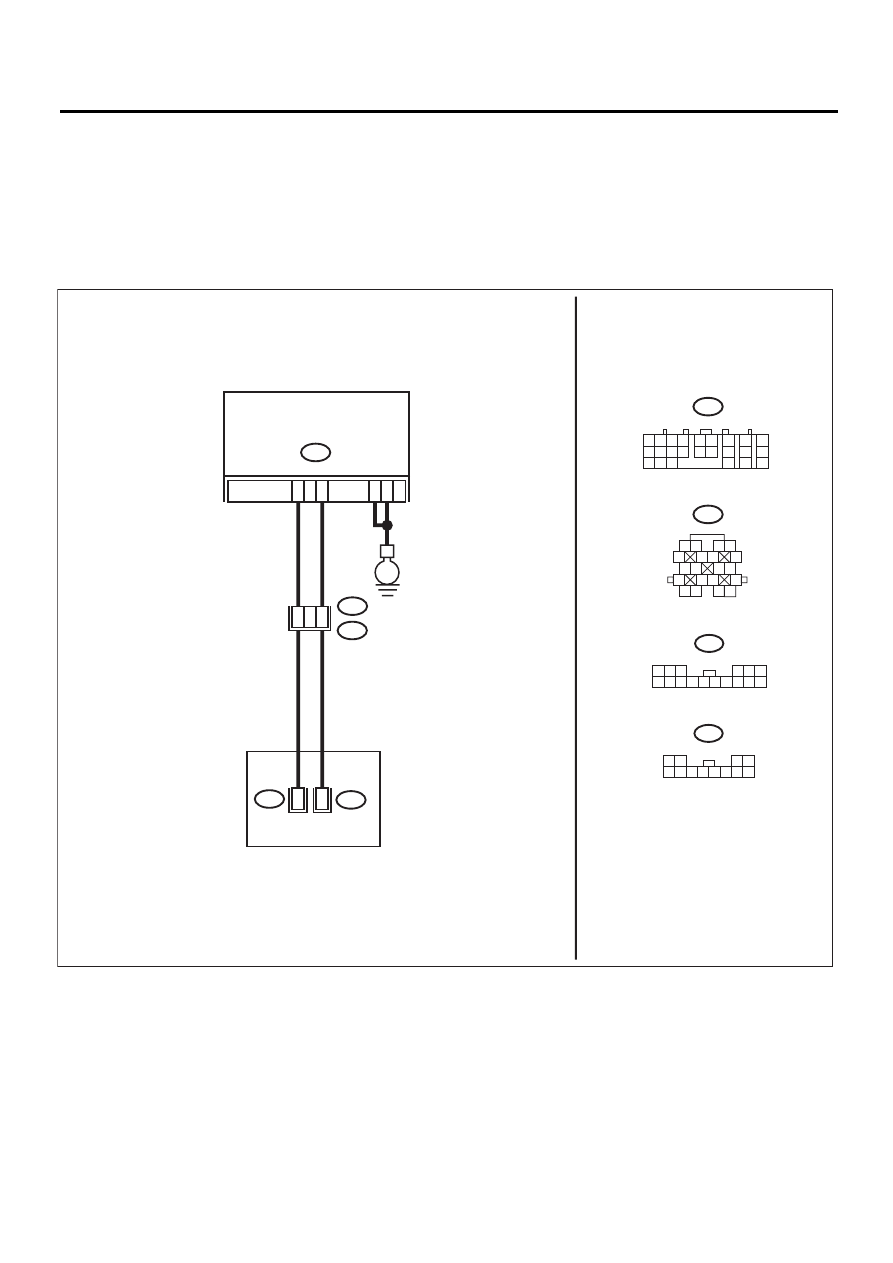

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-02995

B54

B11

TCM

B54

B11

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

ТРАНСМИССИЯ

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

T4

T6

1 2
5

8

6

9 10 11

3 4

12

T6

7

E

5

14

T5

1 2 3

6

8 9 10 11 12 13 14

4 5

15 16

T5

7

18

6

18

11

8

8
