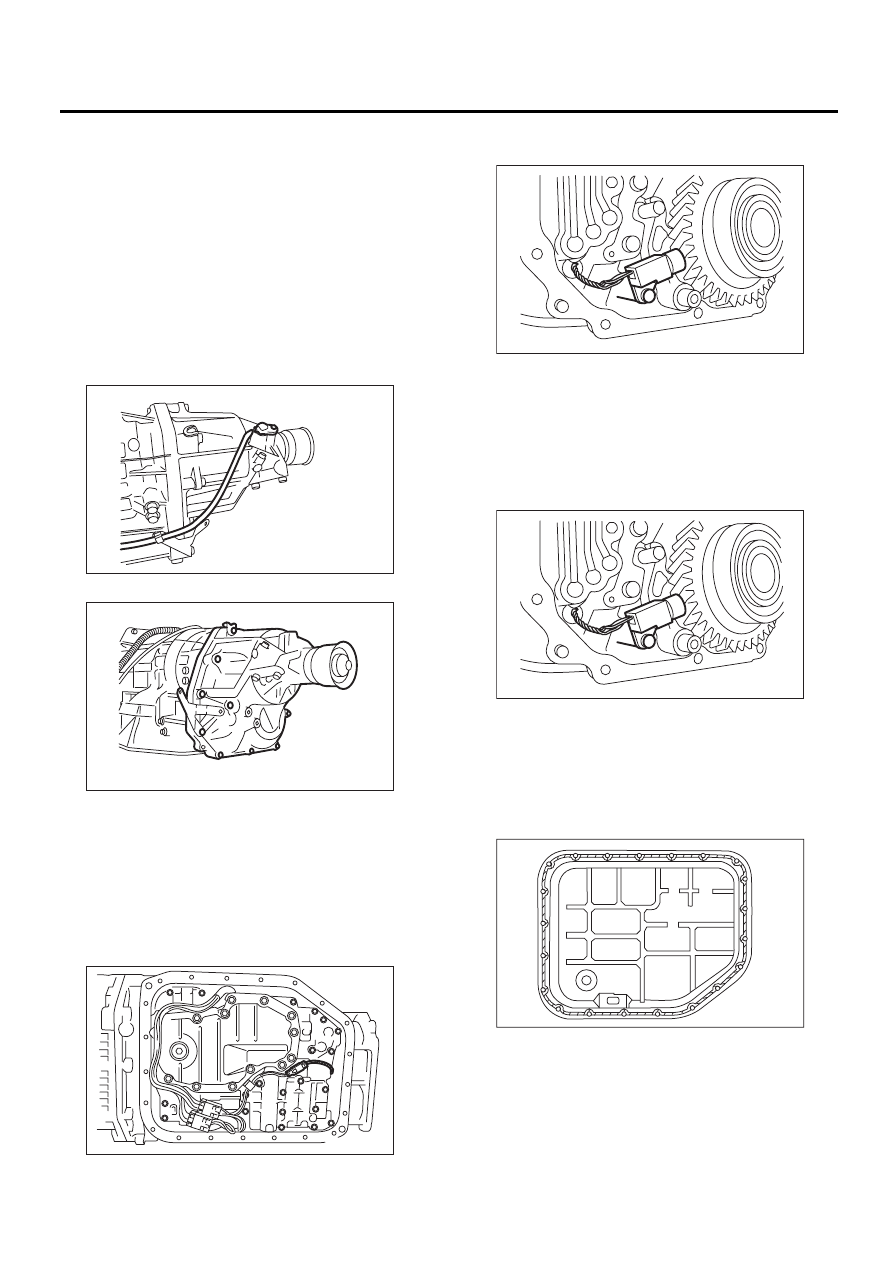

5AT-50

Передний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

14.Передний датчик скорости

автомобиля

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите задний датчик скорости автомоби-
ля.

ПРИМЕЧАНИЕ:
Закрепите жгут проводки заднего датчика ско-
рости автомобиля на корпусе трансмиссии, при
помощи проволоки и т.п.

3) Снимите корпус удлинителя.

4) Снимите чашку межосевого дифференциа-
ла. <См. 5AT-75, СНЯТИЕ, Чашка межосевого
дифференциала.>
5) Выложите корпус трансмиссии, а затем сни-
мите поддон картера.
6) Полностью снимите старую прокладку с под-
дона картера и корпуса трансмиссии.
7) Отсоедините разъем переднего датчика
скорости автомобиля.

8) Отверните болт переднего датчика скоро-
сти автомобиля.

9) Снимите передний датчик скорости автомо-
биля через отверстие основного корпуса АТ.

B: УСТАНОВКА

1) Установите передний датчик скорости авто-
мобиля.
Момент затяжки:

7 Нм (0,7 кгс-м, 5,2 фунт-сила-фут)

2) Присоедините разъем переднего датчика
скорости автомобиля.
3) Нанесите нужное количество прокладочно-
го герметика на все сопряженные поверхности
поддона картера.
Прокладочный герметик:

THREE BOND 1217B (№ детали K0877YA020)

4) Установите поддон картера, равномерно за-
тянув болты.
Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

5) Установите чашку межосевого дифферен-
циала. <См. 5AT-75, УСТАНОВКА, Чашка ме-
жосевого дифференциала.>

AT-03225

AT-03226

AT-01953

AT-03227

AT-03227

AT-03249

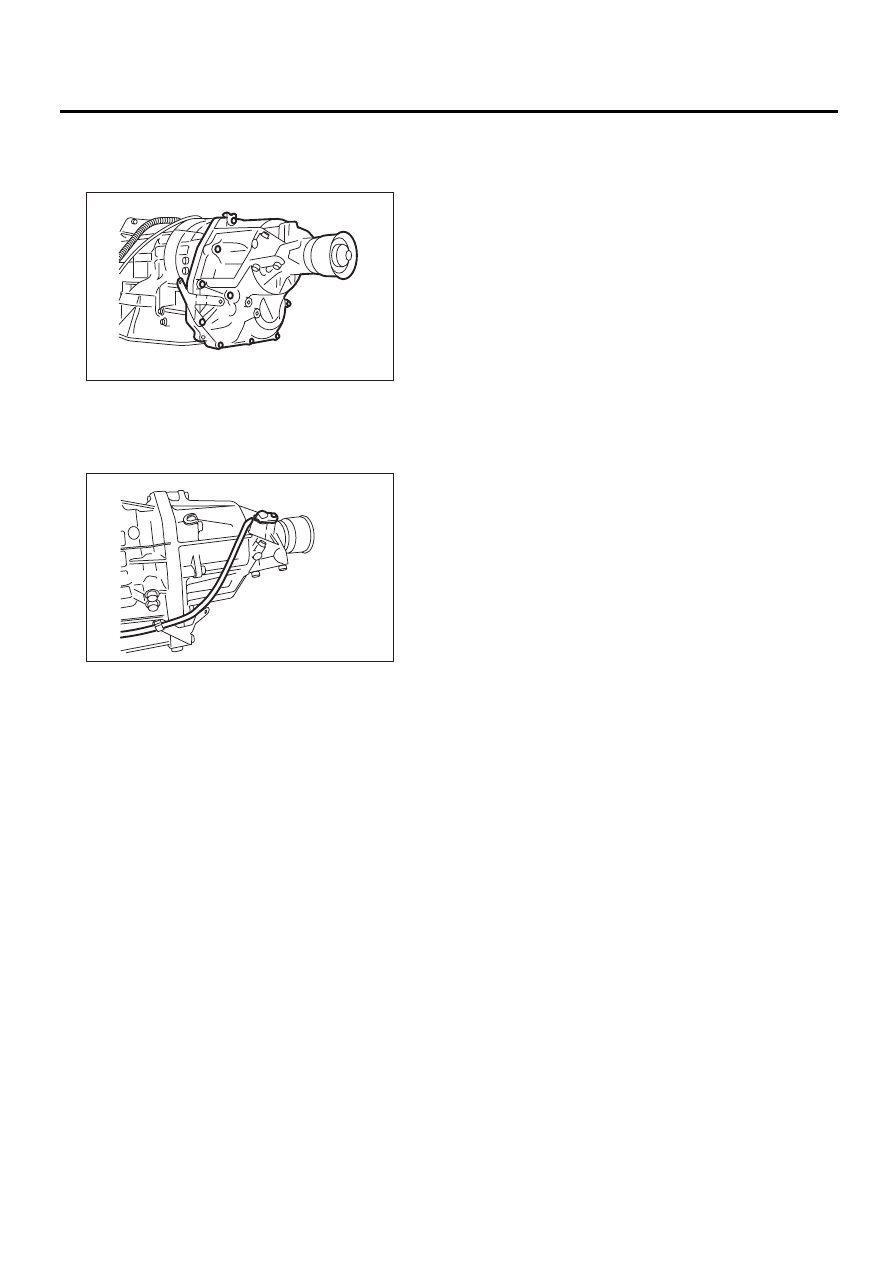

5AT-51

Передний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

6) Установите корпус удлинителя.

Момент затяжки:

25 Нм (2,5 кгс-м, 18 фунт-сила-фут)

7) Установите задний датчик скорости автомо-
биля.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,2 фунт-сила-фут)

8) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>
9) Залейте ATF через трубу заправки масла.
<См. 5AT-30, ЗАМЕНА, ATF.>
10) Проверьте уровень и отсутствие утечек
ATF. <См. 5AT-30, ПРОВЕРКА, ATF.>

AT-03226

AT-03225

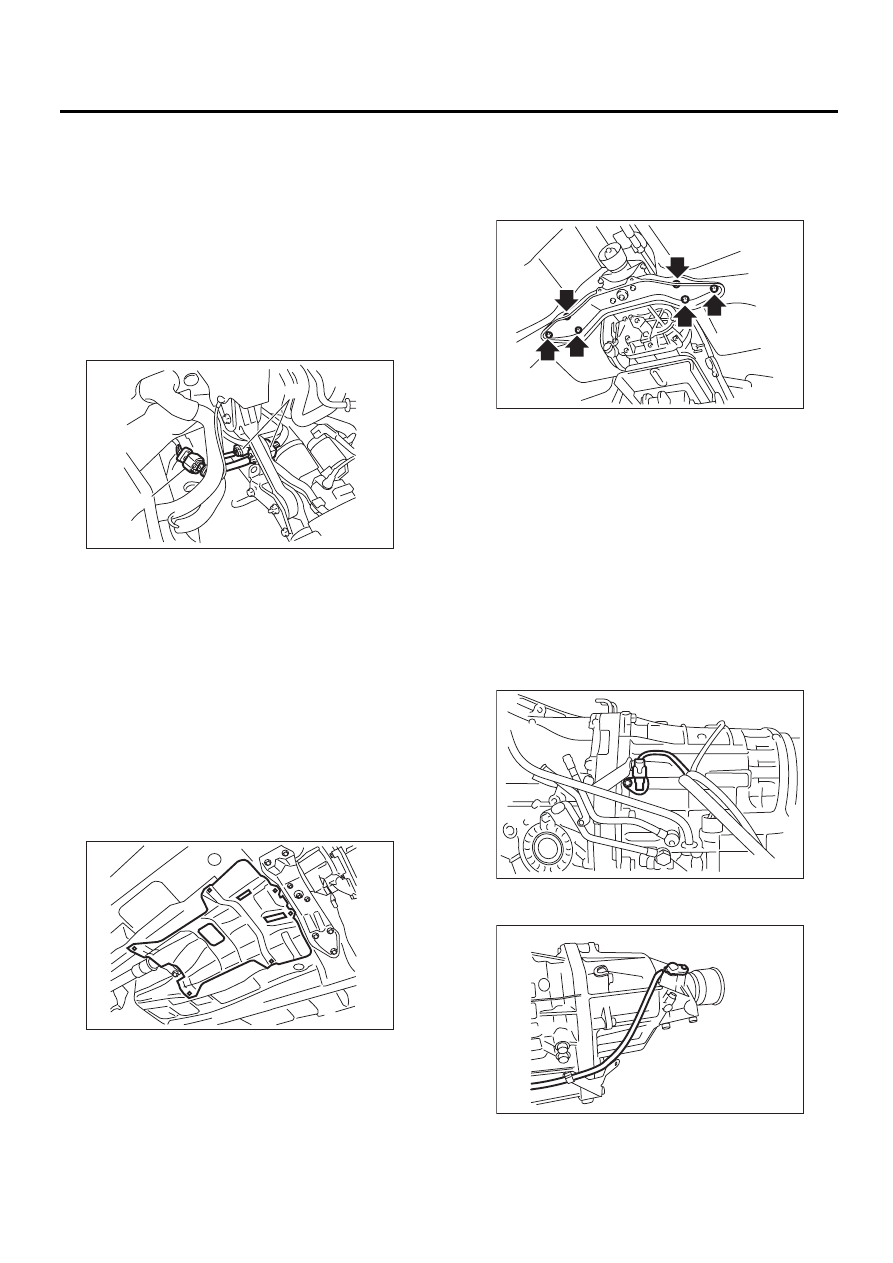

5AT-52

Задний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

15.Задний датчик скорости

автомобиля

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулято-
ра.
3) Снимите воздухозаборную камеру <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем переднего датчика
кислорода и жгута проводки трансмиссии.

5) Снимите разъем проводки трансмиссии и
разъем переднего датчика кислорода с опоры.
6) Поднимите автомобиль на подъемнике.
7) Очистите внешнюю поверхность трансмис-
сии.
8) Полностью слейте ATF. <См. 5AT-30, ЗАМЕ-
НА, ATF.>
9) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H6DO)-6, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H6DO)-8, СНЯТИЕ,
Глушитель.>
10) Снимите теплозащитный экран.

11) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
12) Поместите трансмиссионный домкрат под
трансмиссию.

ПРИМЕЧАНИЕ:
Убедитесь, что опорная плита трансмиссион-
ного домкрата не касается поперечной балки.
13) Отверните болт задней поперечной балки
трансмиссии.

14) Опустите трансмиссионный домкрат.

ПРИМЕЧАНИЕ:
Не отделяйте трансмиссионный домкрат от
трансмиссии.
15) Снимите трубку заправки масла. <См. 5AT-

64, СНЯТИЕ, Трубка заправки масла.>
16) Снимите впускную и выпускную трубки ох-
ладителя ATF.

ПРИМЕЧАНИЕ:
При снятии выпускной трубы следите за тем,
чтобы не потерять шарик и пружину, использу-
емые со стопорным винтом.
17) Отсоедините разъем от датчика скорости
вращения турбины 1.

18) Снимите задний датчик скорости автомо-
биля.

19) Снимите поддон картера.

(A) Передний датчик кислорода

(B) Разъемы проводки трансмиссии

(A)

(B)

AT-03239

AT-03243

AT-01377

AT-01387

AT-03225

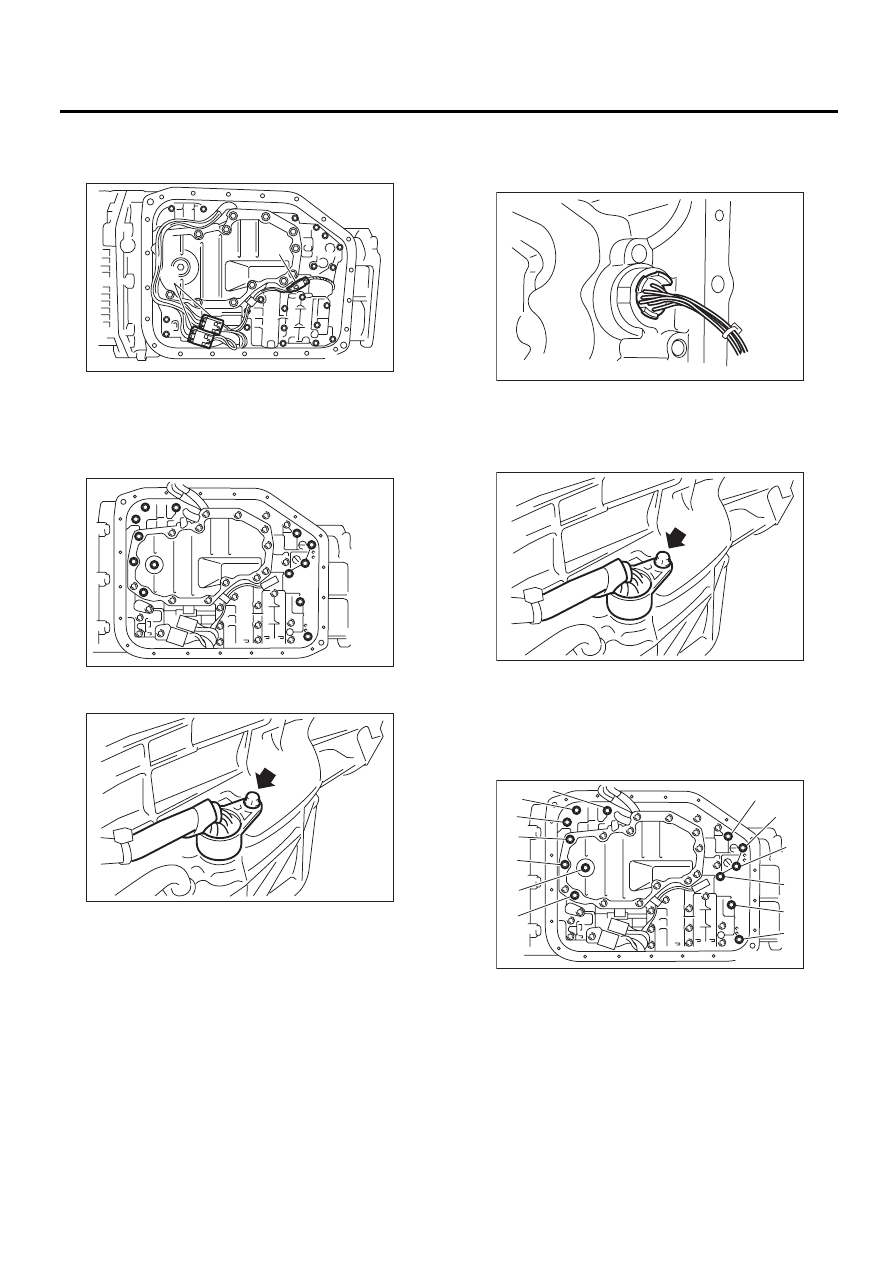

5AT-53

Задний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

20) Отсоедините разъем управляющего клапа-
на и разъем переднего датчика скорости авто-
мобиля.

21) Снимите корпус управляющего клапана.

22) Отверните болт, крепящий жгут проводки
основного корпуса трансмиссии.

23) Снимите узел проводки.

B: УСТАНОВКА

1) Пропустите узел проводки через отверстие
в корпусе трансмиссии.

2) Затяните болт, крепящий основной корпус
трансмиссии.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,2 фунт-сила-фут)

3) Установите корпус управляющего клапана.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не пережать проводку.

(A) Разъем управляющего клапана

(B) Разъем переднего датчика скорости авто-

мобиля

AT-01956

(B)

(A)

AT-01957

AT-02035

(1) 58 мм (2,28 дюйма)

(2) 65 мм (2,56 дюйма)

AT-00048

AT-02035

AT-01958

(1)

(1)

(1)

(2)

(2)

(2)

(2)

(1)

(1)

(1)

(2)

(1)

(1)
