CS-20

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

3) Установите трос селектора на рычаг селек-
тора.

4) Установите центральную консоль. <См. EI-

39, УСТАНОВКА, Центральная консоль.>
5) Установите ящик консоли. <См. EI-38, УСТА-
НОВКА, Ящик консоли.>
6) Переведите рычаг селектора в диапазон “N”.
7) Поднимите автомобиль на подъемнике.
8) Переведите рычаг селектора в диапазон “N”.
9) Закрепите трос на кронштейне. <См. CS-26,
УСТАНОВКА, Трос селектора.>
10) Отрегулируйте положение троса селектора.
<См. CS-28
, РЕГУЛИРОВКА, Трос селектора.>
11) После завершения регулировки убедитесь,
что рычаг селектора нормально работает во
всех диапазонах.
12) Установите теплозащитный экран.
13) Установите заднюю выхлопную трубу и глу-
шитель. <См. EX(H6DO)-7
, УСТАНОВКА, За-
дняя выхлопная труба.> <См. EX(H6DO)-8
, УС-
ТАНОВКА, Глушитель.>
14) Произведите проверку следующих пози-
ций. При обнаружении неисправностей, отрегу-
лируйте трос селектора. <См. CS-28, РЕГУЛИ-
РОВКА, Трос селектора.>

(1) Двигатель запускается, когда рычаг се-
лектора находится в диапазонах “P” и “N”,
а не в каком-либо другом.
(2) Сигнал заднего ходя включается, когда
рычаг селектора находится в диапазоне
“R”, а не в каком-либо другом.
(3) Положения рычага селектора и индика-
тора соответствуют друг другу.

C: РАЗБОРКА

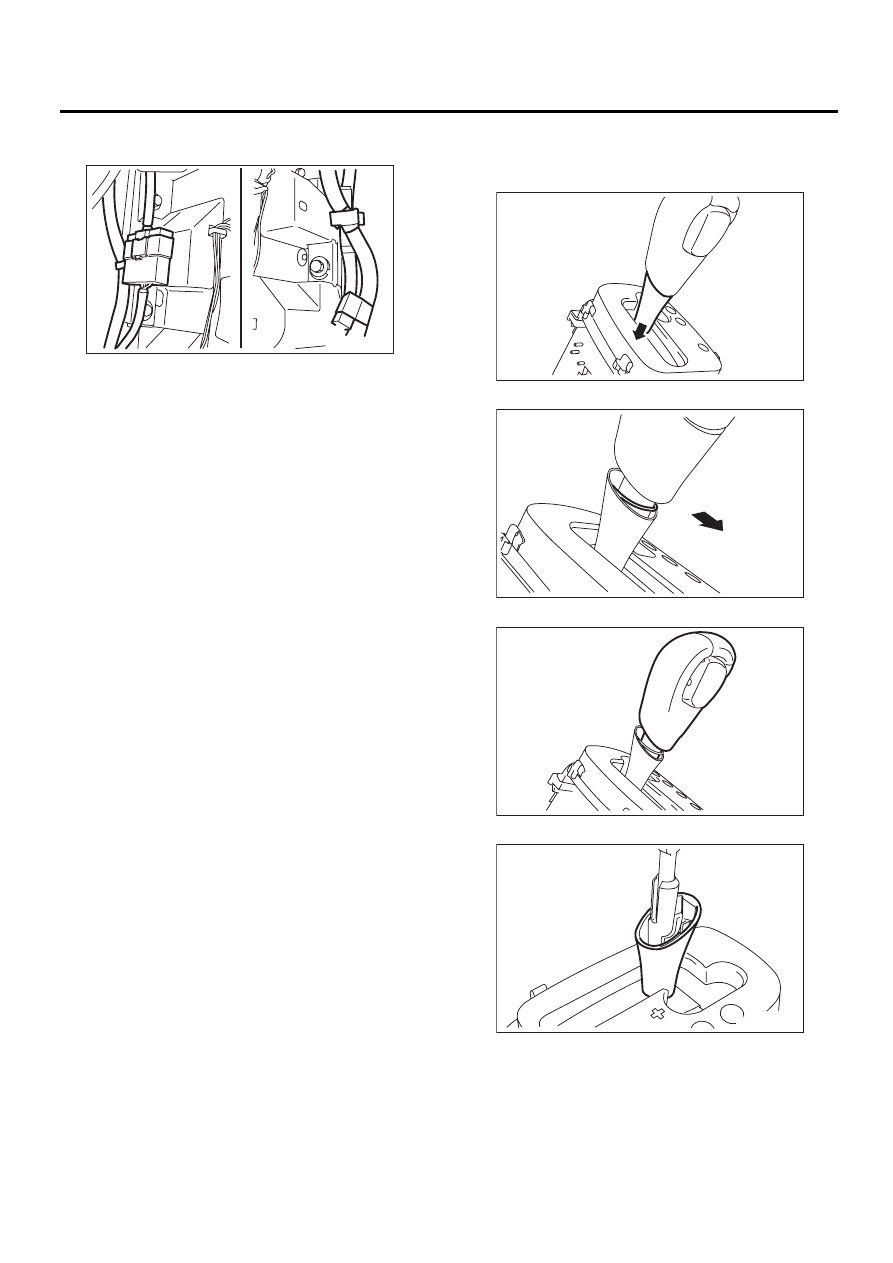

1) Переведите рычаг селектора в диапазон “N”.
2) Опустите чехол рукоятки.

3) Снимите шплинт рукоятки.

4) Снимите узел рукоятки.

5) Снимите чехол рукоятки.

CS-00604

CS-00608

CS-00609

CS-00610

CS-00611

CS-21

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

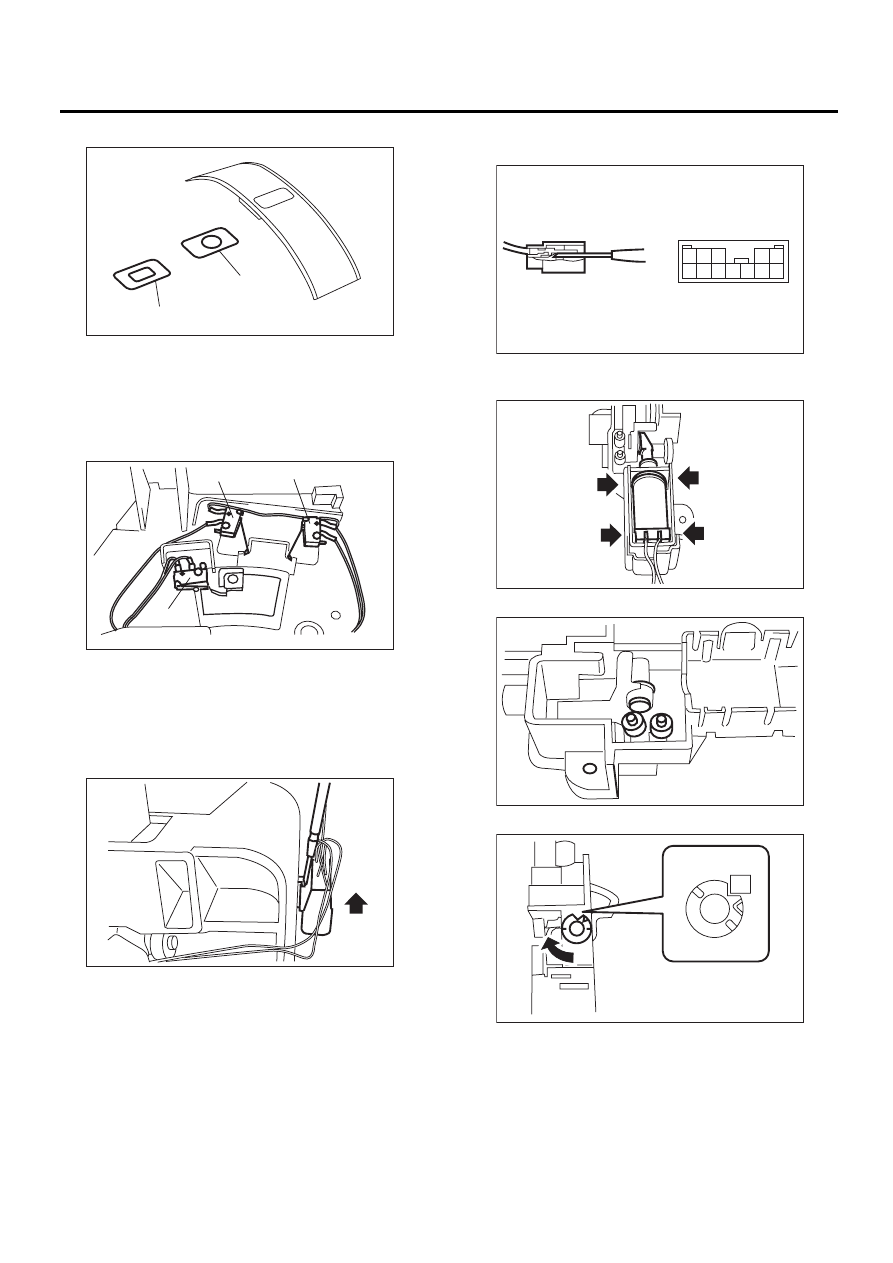

6) Снимите световой индикатор и затем сними-
те лампу.

7) Снимите узел соленоида блокировки пере-
ключения.

8) Снимите узел индикатора.

9) Снимите корпус лампы.

10) Снимите светопроводящую пластину.

11) Снимите пластину индикатора положения.

12) Снимите узел шторки.

CS-00612

CS-00613

CS-00614

CS-00615

CS-00616

CS-00617

CS-00618

CS-22

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

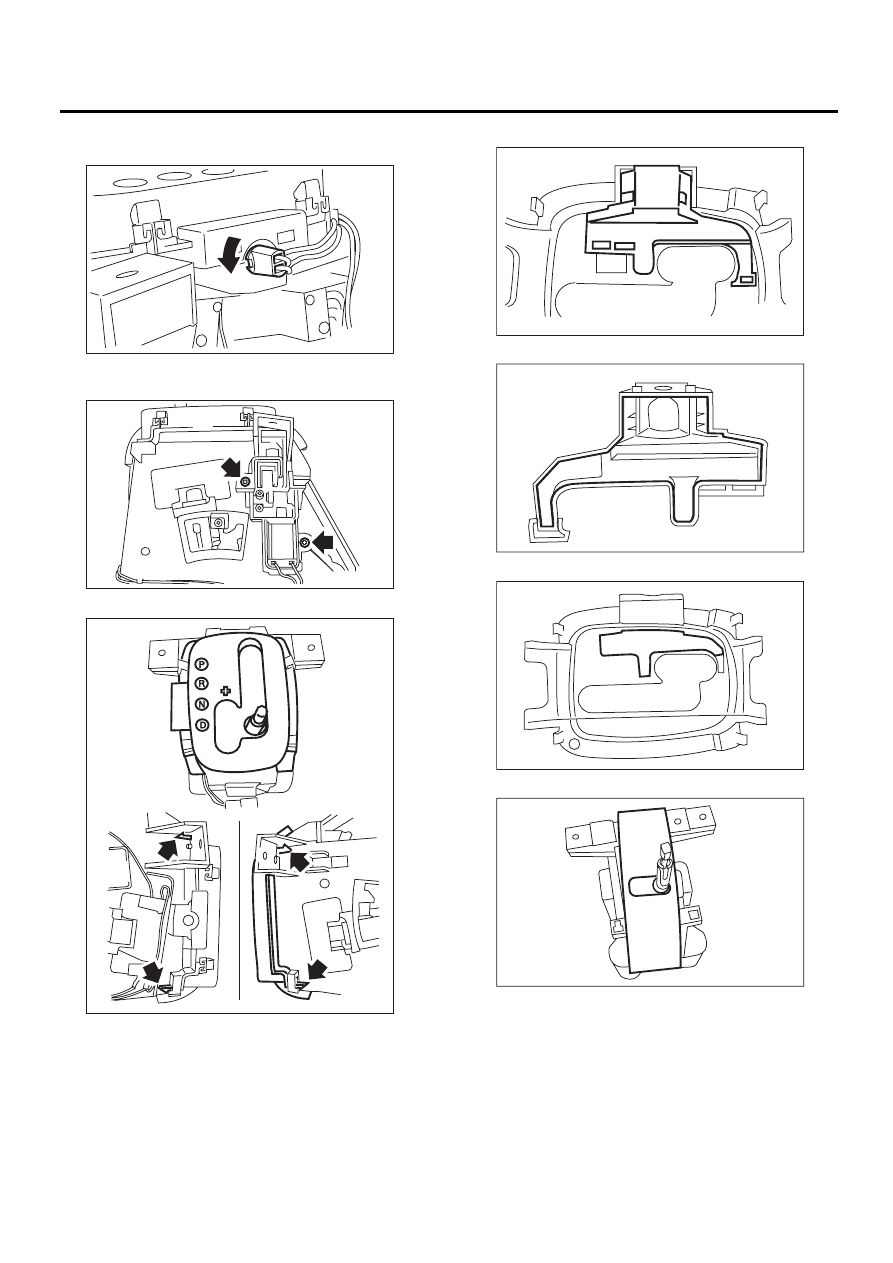

13) Снимите шторки A и B.

14) Снимите зажим, соблюдая осторожность,
чтобы не сломать шплинт, а затем снимите все
переключатели.

15) Снимите разъем с узла основания при по-
мощи плоской отвертки.

16) Снимите все клеммы с разъемов при помо-
щи плоской отвертки.

17) Снимите соленоид блокировки переключе-
ния передач с кронштейна рычага блокировки.

18) Снимите втулку.

19) Снимите втулку рычага блокировки.

(A) Шторка А

(B) Шторка B

(A) Переключатель повышения передачи

(B) Переключатель понижения передачи

(C) Датчик диапазона “P”

CS-00619

(A)

(B)

CS-00620

(A)

(B)

(C)

CS-00621

CS-00622

5 4 3

2 1

12 11 10 9 8 7 6

CS-00623

CS-00624

CS-00645

CS-23

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

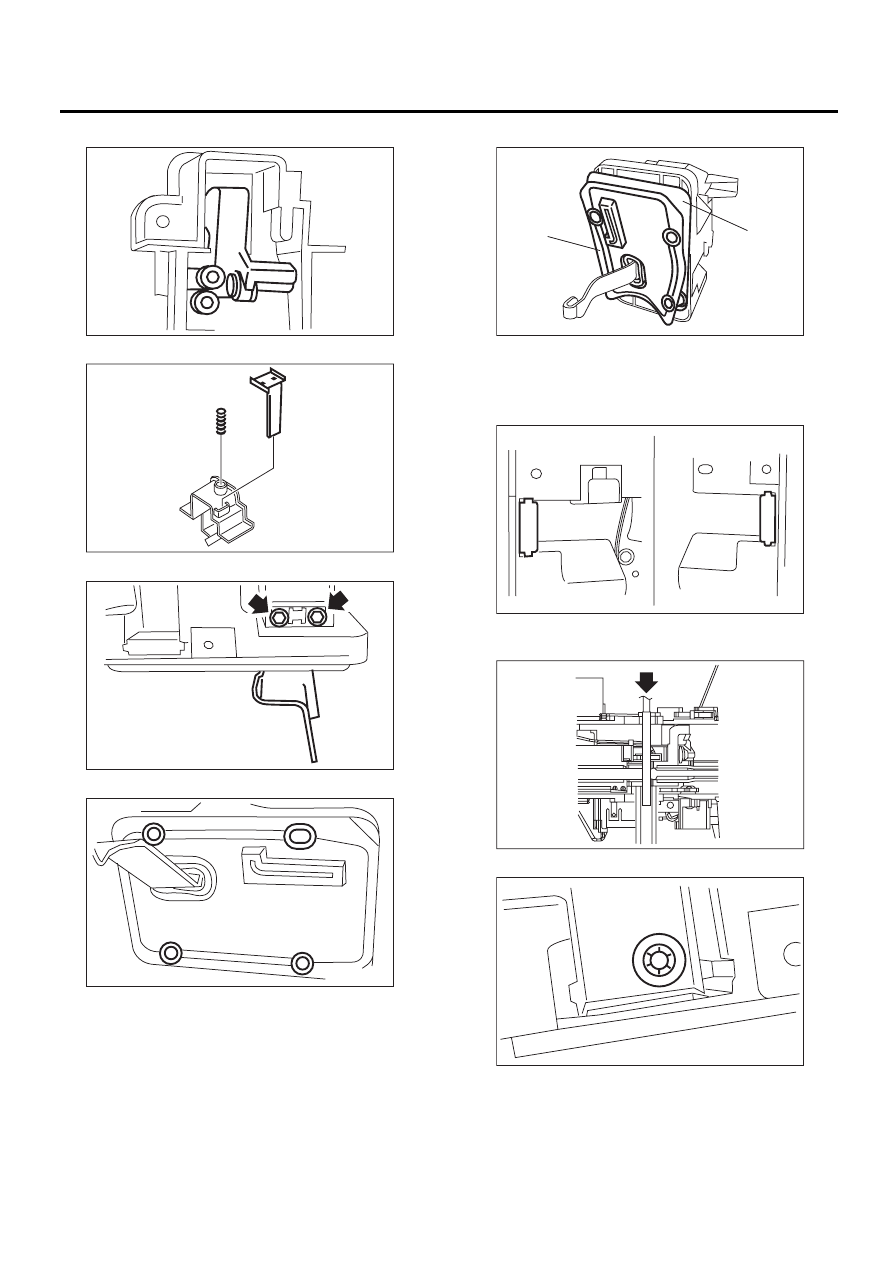

20) Снимите рычаг блокировки.

21) Снимите шток разблокировки и пружину.

22) Снимите кронштейн троса.

23) Снимите дистанционную прокладку.

24) Снимите пыльник и кронштейн пыльника.

25) Снимите дистанционную прокладку.

26) При помощи пресса снимите штифт поло-
жения передачи.

27) Снимите зажимы, затем снимите вал.

28) Снимите узел рычага.

CS-00625

CS-00626

CS-00627

CS-00628

(A) Пыльник

(B) Кронштейн пыльника

CS-00629

(B)

(A)

CS-00630

CS-00631

CS-00632
