Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление в проводке
между ECM и разъемом блока электронной
дроссельной заслонки.

Разъем и клемма

(B134) № 18 — (E57) № 6:
(B134) № 29 — (E57) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните разрыв в
проводке между ECM и
разъемом блока элект-
ронной дроссельной
заслонки.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Присоедините разъем к ECM.
2) Измерьте сопротивление между разъ-
емом блока электронной дроссельной за-
слонки и массой двигателя.

Разъем и клемма

(E57) № 3 — Масса двигателя:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
блока электронной дроссельной заслонки и
массой двигателя.

Разъем и клемма

(E57) № 6 (+) — Масса двигателя (–):

Напряжение составляет 4,85
В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
блока электрон-
ной дроссельной
заслонки.

Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъем и клемма

(B134) № 19 — (B134) № 18:

Сопротивление составляет 1
МОм или более?

Устраните пло-
хой контакт в
разъеме блока
электронной
дроссельной за-
слонки. Замените
блок электрон-
ной дроссельной
заслонки при на-
личии неисправ-
ности. <См.
FU(H6DO)-11,
Корпус дроссель-
ной заслонки.>

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и разъемом
блока электронной
дроссельной заслонки.

EN(H6DO)(diag)-147

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AC:КДН P0125 НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДЛЯ УПРАВЛЕНИЯ ЗАМКНУТЫМ ТОПЛИВНЫМ
КОНТУРОМ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не возвращается на холостой ход.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗМЕРА ШИН.

Размер шины соответствует
заданному и аналогичен ос-
тальным трем колесам?

Переходите к ша-
гу 2.

Замените шину.

2

ПРОВЕРКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ.
Проверьте следующее:
• Объем охлаждающей жидкости двигателя:
• Замерзание охлаждающей жидкости дви-
гателя
• Загрязнение охлаждающей жидкости дви-
гателя

Охлаждающая жидкость
двигателя в норме?

Переходите к ша-
гу 3.

Долейте или замени-
те охлаждающую
жидкость двигателя.
<См. CO(H6DO)-15,
ПРОВЕРКА, Охлаж-
дающая жидкость
двигателя.>

3

ПРОВЕРКА ТЕРМОСТАТА.

Термостат остается откры-
тым?

Замените термо-
стат. <См.
CO(H6DO)-18,
Термостат.>

Замените датчик тем-
пературы охлаждаю-
щей жидкости двига-
теля. <См. FU(H6DO)-
17, Датчик температу-
ры охлаждающей
жидкости двигателя.>

EN(H6DO)(diag)-148

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AD:КДН P0131 НИЗКОЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

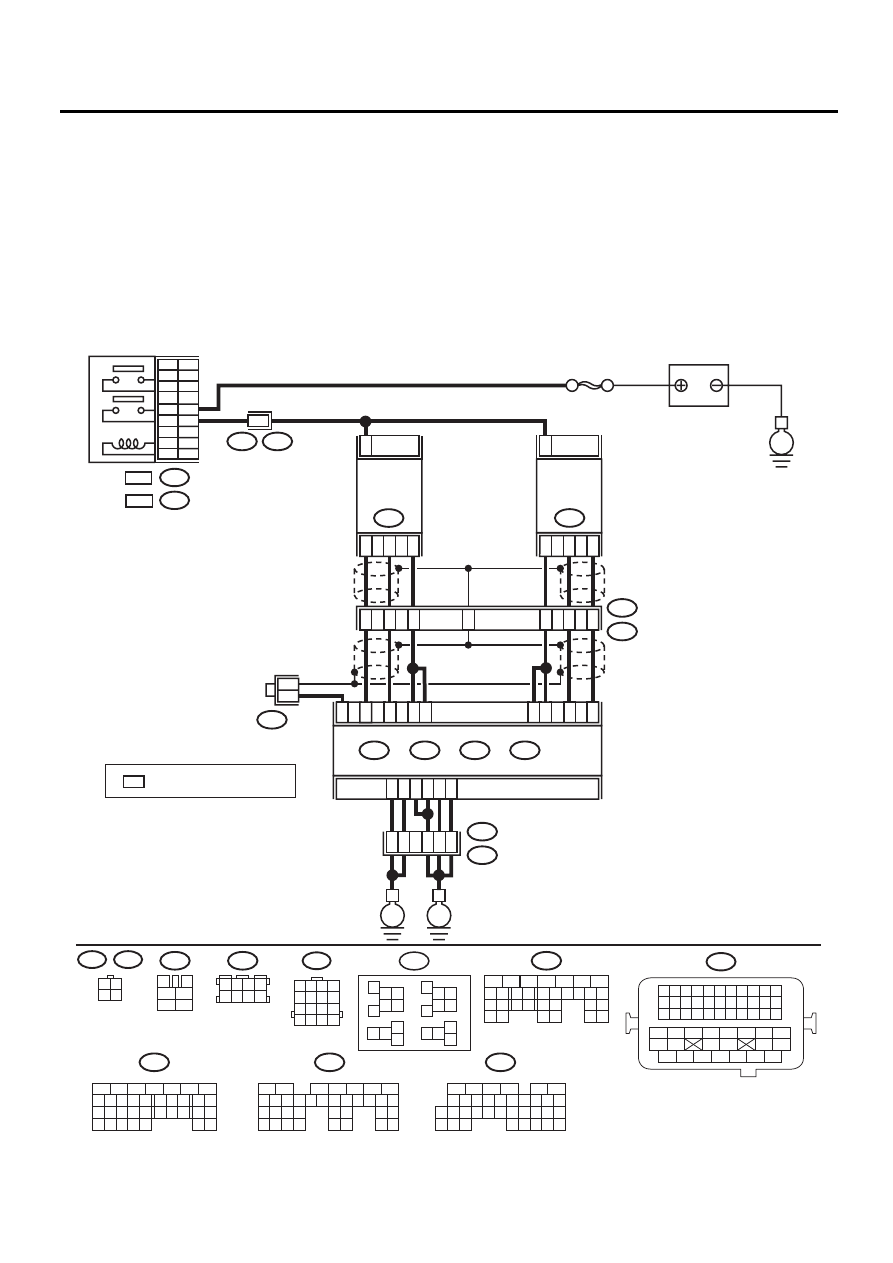

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

A5

D7

D2

D1

D3

2

3

7

3

4

3

5

3

6

52

B21

E2

ECM

B1

1

B1

B1

0

B6

B7

C2

C3

B8

B9

4

1

3

E24

2

4

3

1

E47

E3

B22

8

5

6

E3

B22

2

1

3

4

B47

3

4

5

6

1

2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

E47

E24

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

E

E

E

B135

B:

B136

C:

B137

D:

B134

A:

7

ЛЕВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

ПРАВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

АККУМУЛЯТОР

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D:

B426

3 4

5 6

1 2

7 8

*

*

B426

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

*

B47

1

2

3

5

4

6

:

B362

:

10

8

9

11

7

12

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05520

: ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ

EN(H6DO)(diag)-149

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА ПЕРЕДНЕГО ДАТ-
ЧИКА КИСЛОРОДА И СОЕДИНИТЕЛЬНО-
ГО РАЗЪЕМА.

В разъем попала вода?

Полностью уда-
лите изнутри во-
ду.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и перед-
него датчика кислорода.
3) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B135) № 8 — Масса кузова:
(B135) № 9 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом переднего
датчика кислорода.

3

ПРОВЕРКА КОНТАКТА.
Проверьте контакт в разъеме переднего
датчика кислорода.

Плохой контакт в разъеме
переднего датчика кислоро-
да?

Устраните пло-
хой контакт в
разъеме перед-
него датчика кис-
лорода.

Замените передний
датчик кислорода.
<См. FU(H6DO)-28, Пе-
редний датчик кисло-
рода (качества топли-
вовоздушной смеси).>
