SC(H6DO)-18
Стартер
СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

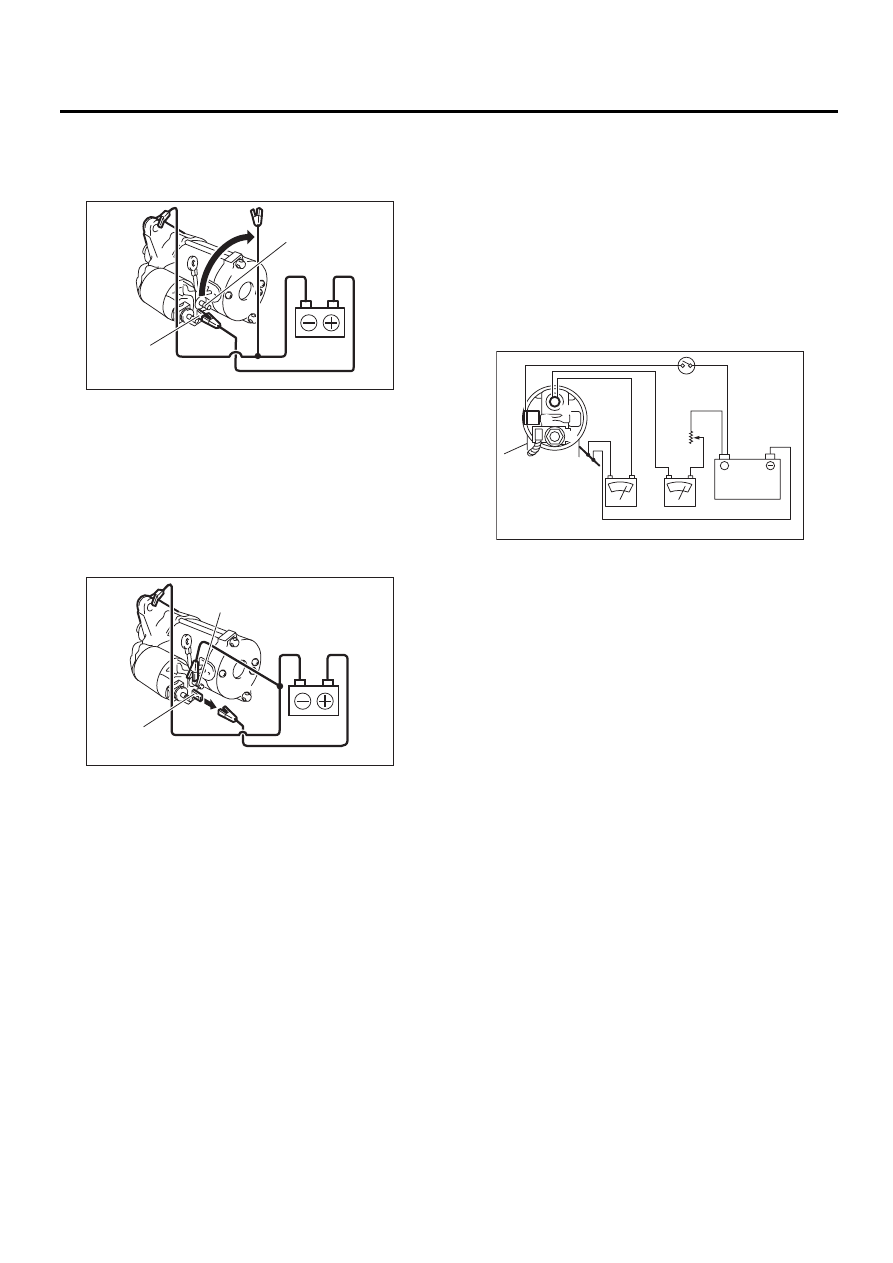

2) Тест удержания
Убедитесь, что при указанных выше условиях
шестерня остается снаружи, даже после от-
ключения клеммы M.
3) Тест возврата
Подключите положительную клемму к клемме
S, а отрицательную клемму – к клемме M и кор-
пусу стартера, чтобы вытянуть шестерню к ос-
новной точке контакта. Убедитесь, что шес-
терня возвращается в свое изначальное поло-
жение при отсоединении клеммы S.
10.ПРОВЕРКА ПРОИЗВОДИТЕЛЬНОСТИ
Стартер должен проходить проверку произво-
дительности после каждого капитального ре-
монта, чтобы убедиться в его удовлетворитель-
ной производительности перед установкой на
двигатель. Здесь представлены три теста: тест
без нагрузки, тест под нагрузкой и тест при бло-
кировке, однако, при невозможности проведе-
ния теста под нагрузкой и теста при блокиров-
ке, выполните хотя бы тест без нагрузки. Для
проведения тестов производительности ис-
пользуется цепь, показанная на рисунке.
1) Тест без нагрузки
При включенном выключателе, установите при
помощи переменного резистора напряжение в
11 В, затем считайте показания амперметра, и
определите скорость вращения. Сравните по-
лученные значения со стандартными.
Тест без нагрузки (Стандартные значения):
Напряжение/Ток
Макс. 11 В/90 А или менее
Скорость вращения
1720 об/мин или более
2) Тест под нагрузкой
Приложите к стартеру указанное тормозное
усилие. Условия признаются удовлетворитель-
ными, если протекающий ток и скорость вра-
щения стартера находятся в пределах техни-
ческих характеристик.
Тест под нагрузкой (Стандартные значения):
Напряжение/Нагрузка
8 В/12,78 Нм (1,30 кгс-м, 9,4 фунт-сила-фут)
Ток/Скорость
370 А/850 об/мин или более
(A) Клемма S
(B) Клемма М
(A) Клемма S
(B) Клемма М
(B)
(A)
SC-02087
(A)
(B)
SC-02088
(A) Переменный резистор
(B) Корпус стартера
(C) Магнитный выключатель
(A)
(B)
(C)
12V
+
A
V
B
S
M
SC-00077
