Subaru B9 Tribeca (2007 год). Руководство - часть 84

SC(H6DO)-10

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

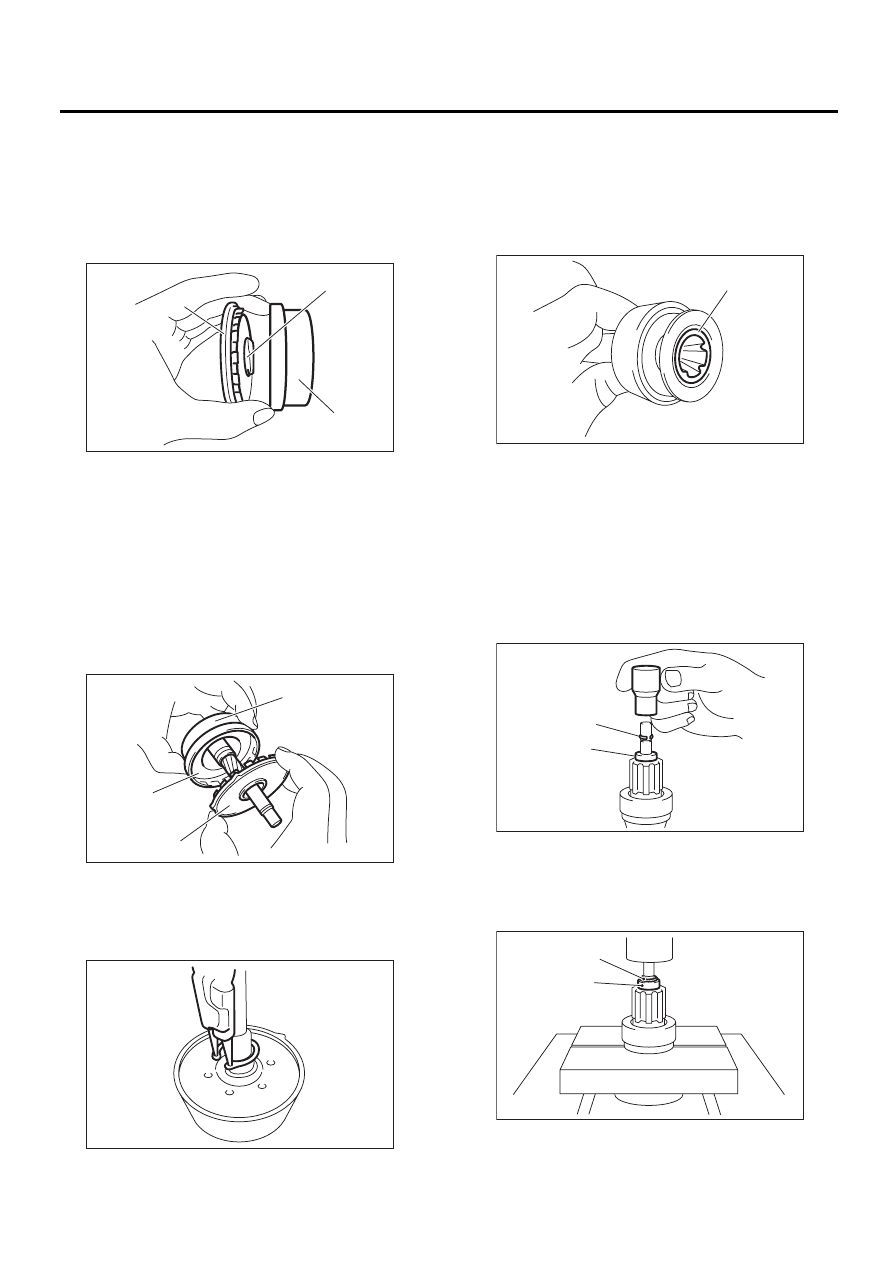

4) Соберите шестерню внутреннего зацепле-
ния и волнистую шайбу на амортизирующем
подшипнике.

ПРИМЕЧАНИЕ:
Для установки шестерни внутреннего зацепле-
ния, совместите ее с положением защелки
амортизирующего подшипника.

5) Установите на вал шайбу и шестерню внут-
реннего зацепления.

ПРИМЕЧАНИЕ:
Нанесите смазку на обе стороны шлицев вала
и на шайбу.

Смазка:

DENSO HL50

6) Установите стопорное кольцо.

7) Установите на вал обгонную муфту.

ПРИМЕЧАНИЕ:
Нанесите смазку на весь периметр стопорного
кольца.

Смазка:

DENSO HL50

8) Установите стопор на вал следующим обра-
зом:

(1)  Вставьте стопорное кольцо в канавку
вала, легко ударив по ней подходящим инс-
трументом (например, тонким торцовым
ключом).

ПРИМЕЧАНИЕ:
Используйте новые стопорные кольца.

(2) Запрессуйте стопор стопорного кольца
при помощи пресса.

(A) Амортизирующий подшипник
(B) Волнистая шайба

(C) Шестерня внутреннего зацепления

(A) Амортизирующий подшипник
(B) Волнистая шайба

(C) Шестерня внутреннего зацепления

(A)

(B)

(C)

SC-02061

(C)

(A)

(B)

SC-02054

SC-02053

(A) Стопорное кольцо

(A) Стопорное кольцо
(B) Стопор

(A) Стопорное кольцо
(B) Стопор

(A)

SC-02062

(B)

(A)

SC-00067

(A)

(B)

SC-00068

SC(H6DO)-11

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

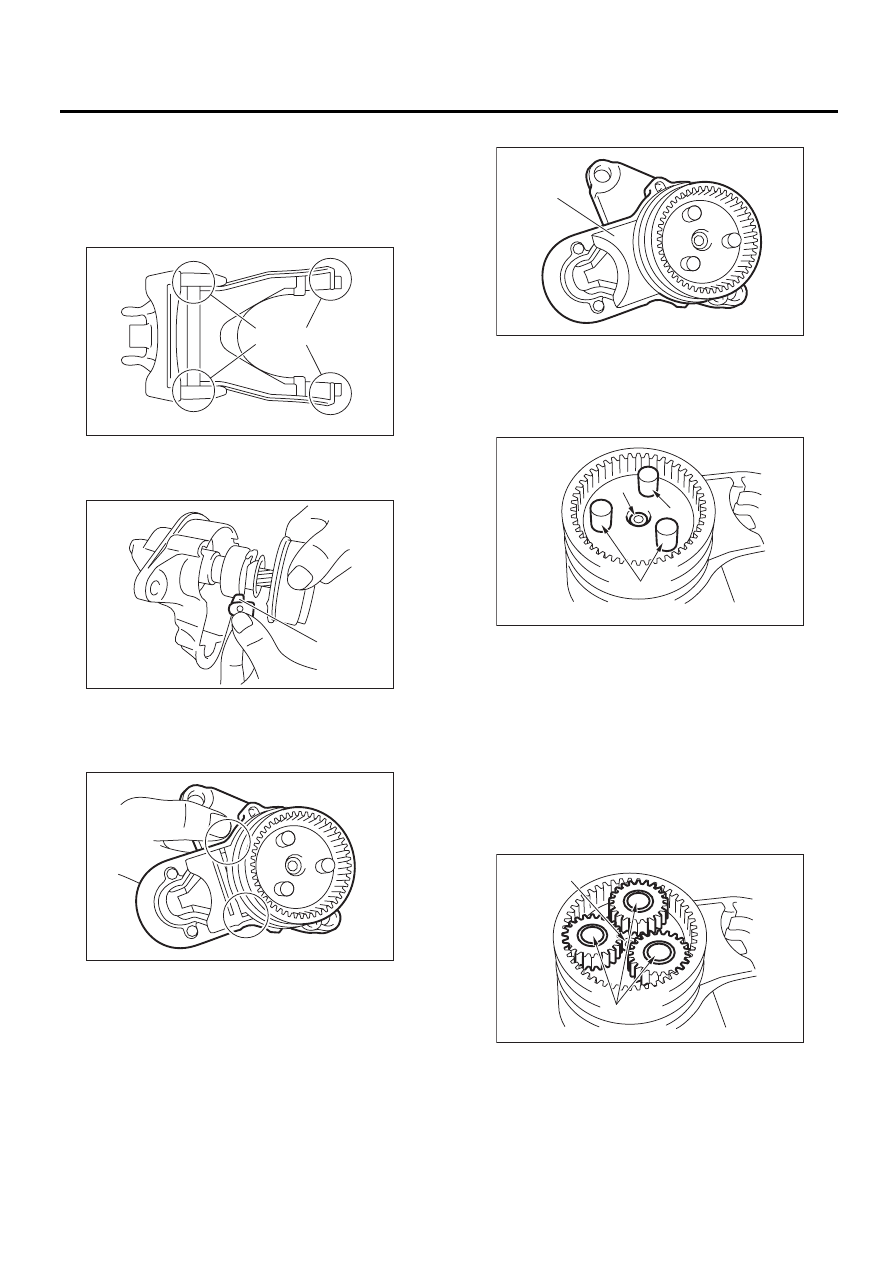

9) Установите узел вала на передний кронш-
тейн.

(1) Нанесите смазку на скользящую часть
(A) штифта рычага и концы (B) плеча.

Смазка:

DENSO HL50

(2) Вставьте плечо рычага в нужное поло-
жение на обгонной муфте, как показано на
рисунке.

(3) Выровняйте узел вала в положении на пе-
реднем кронштейне, указанном на рисунке.

10) Установите резиновое уплотнение.

11) Установите планетарную передачу.

(1) Нанесите смазку на штифт (A) и втулку
(B).

(2) Установите на штифт планетарную пе-
редачу.
(3) Нанесите смазку в зазор планетарной пе-
редачи (A) и на верхнюю часть штифта (B).

ПРИМЕЧАНИЕ:
• Нанесите смазку так, чтобы она контактиро-
вала с каждой шестерней.
• Будьте осторожны, не допускайте попада-
ния внутрь грязи.

Смазка:

DENSO HL50

12) Установите на крышку корпуса узел щеток.

ПРИМЕЧАНИЕ:
• Будьте осторожны, не допускайте попада-
ния смазки на щетки.

(A) Рычаг

(A)

(B)

SC-02063

(A)

SC-02064

SC-02065

(A) Резиновое уплотнение

(A)

SC-02066

(B)

(A)

(A)

SC-02067

(B)

(A)

(A)

(A)

SC-02068

SC(H6DO)-12

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

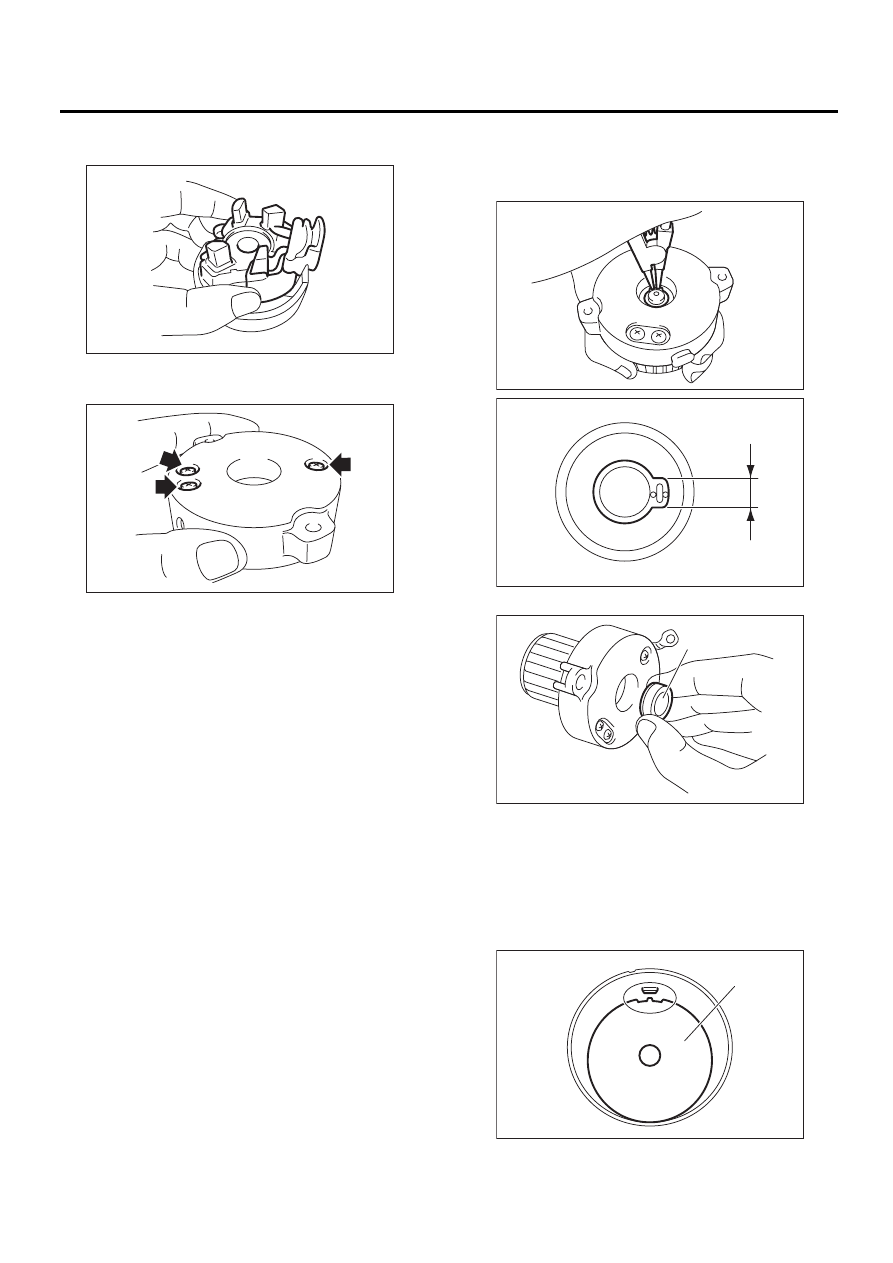

• Совместите резиновый уплотнитель с канав-
кой в крышке корпуса.

Момент затяжки:

1,4 Нм (0,14 кгс-м, 1,03 фунт-сила-фут)

13) Установите якорь на крышку корпуса.

ПРИМЕЧАНИЕ:
• Нанесите смазку на внутреннюю окружность
заднего подшипника.
• Будьте осторожны, не допускайте попада-
ния смазки на коллектор.

Смазка:

DENSO HL50

14) Установите дистанционное кольцо, а затем
стопорное кольцо.

ПРИМЕЧАНИЕ:
• Используйте новые стопорные кольца.

• После установки стопорного кольца, проверь-
те размер (A), показанный на рисунке. Если он
превышает 5,0 мм (0,20 дюймов), повторно ус-
тановите новое стопорное кольцо.

15) Установите колпачок крышки корпуса.

16) Установите диск якоря на ярмо.
ПРИМЕЧАНИЕ:
• Совместите стопор вращения диска якоря с
выбитой частью внутренней окружности ярма.
• Следите за направлением установки диска
якоря.

SC-02048

SC-02047

(A) Колпачок крышки корпуса

(A) Диск якоря

SC-02045

(A)

SC-02069

(A)

SC-02044

(A)

SC-02070

SC(H6DO)-13

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

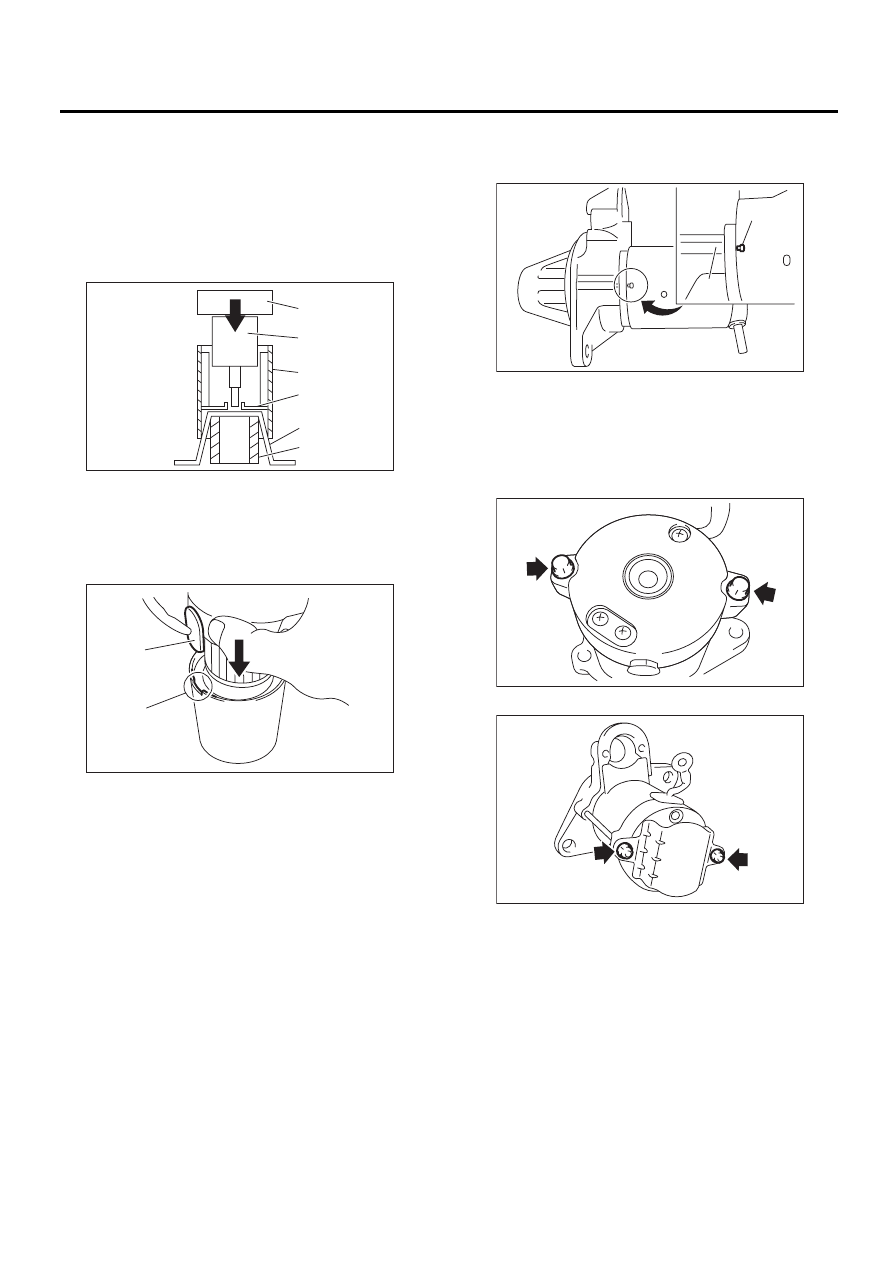

17) Установите якорь на ярмо.

ПРИМЕЧАНИЕ:
• Не допускайте сдвига диска якоря. Рекомен-
дуется поддерживать его цилиндрической
трубкой, как показано на рисунке.
• Совместите вырез в ярме с резиновой час-
тью крышки корпуса.
• Будьте осторожны, не повредите магнит.

18) Установите ярмо на передний кронштейн.

ПРИМЕЧАНИЕ:
• Нанесите смазку на торцевую поверхность
ярма (поверхность, сопряженная с передним
кронштейном).

• Совместите положение выбитой части на
внешнем периметре ярма с вырезом переднего
кронштейна.

19) Затяните сквозные болты с обеих сторон.

Момент затяжки:

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

20) Установите заднюю крышку.

(A) Крышка корпуса
(B) Якорь

(C) Ярмо
(D) Диск якоря

(E) Ткань

(F) Трубка

(A) Вырез в ярме
(B) Резиновая часть

(A)

(B)

(C)

(D)

(E)

(F)

SC-02071

(B)

(A)

SC-02072

(A) Выбитая часть
(B) Вырез

(A)

(B)

SC-02073

SC-02042

SC-02041
