Subaru B9 Tribeca (2007 год). Руководство - часть 25

FU(H6DO)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки и замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки “ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.
• Подготовьте емкость и ткань, чтобы предотвратить разбрызгивание топлива при выполнении
операций, в которых возможен разлив топлива. При разливе топлива немедленно вытрите его, что-
бы предотвратить проникновение в напольное покрытие, или попадание в окружающую среду.
• Следуйте всем государственным и местным законодательным актам касательно утилизации от-
ходов при сбросе топлива.

D: ПОДГОТОВКА ИНСТРУМЕНТА

(1) Хомут

(8)

Узел топливной трубки

(15) Кольцо

(2) Шланг отвода паров топлива A

(9)

Проходная изолирующая втулка (16) Крышка топливозаправочной горловины

(3) Шланг подачи топлива A

(10) Дренажный соединитель





(4) Узел топливной трубки

(11) Адсорбер

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(5) Шланг отвода паров топлива B (12) Хомут

T1: 8,0 (0,82, 5,9)

(6) Шланг подачи топлива B

(13) Заправочная труба

T2: 17,5 (1,78, 12,9)

(7) Хомут

(14) Прокладка



ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

42099AE000

СЪЕМНИК СО-
ЕДИНИТЕЛЯ

Используется для разъединения быстро-
съемного соединителя в моторном отсеке.

ST42099AE000

FU(H6DO)-11

Корпус дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

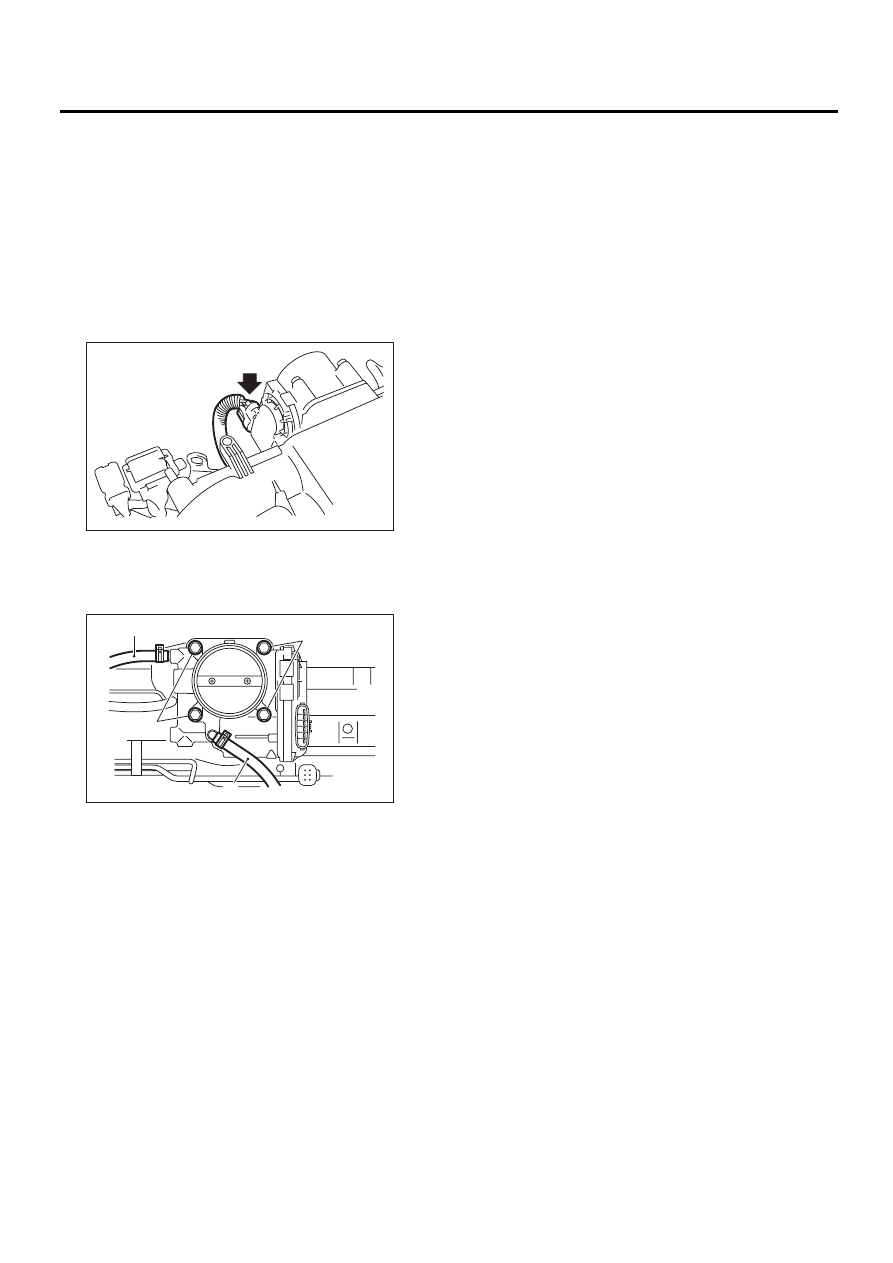

2. Корпус дроссельной

заслонки

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем от корпуса дроссель-
ной заслонки.

5) Отсоедините шланги охлаждающей жидкос-
ти (А) от корпуса дроссельной заслонки.
6) Снимите болты (В), крепящие корпус дрос-
сельной заслонки к впускному коллектору.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

FU-02111

FU-02112

(A)

(B)

(B)

(A)

FU(H6DO)-12

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

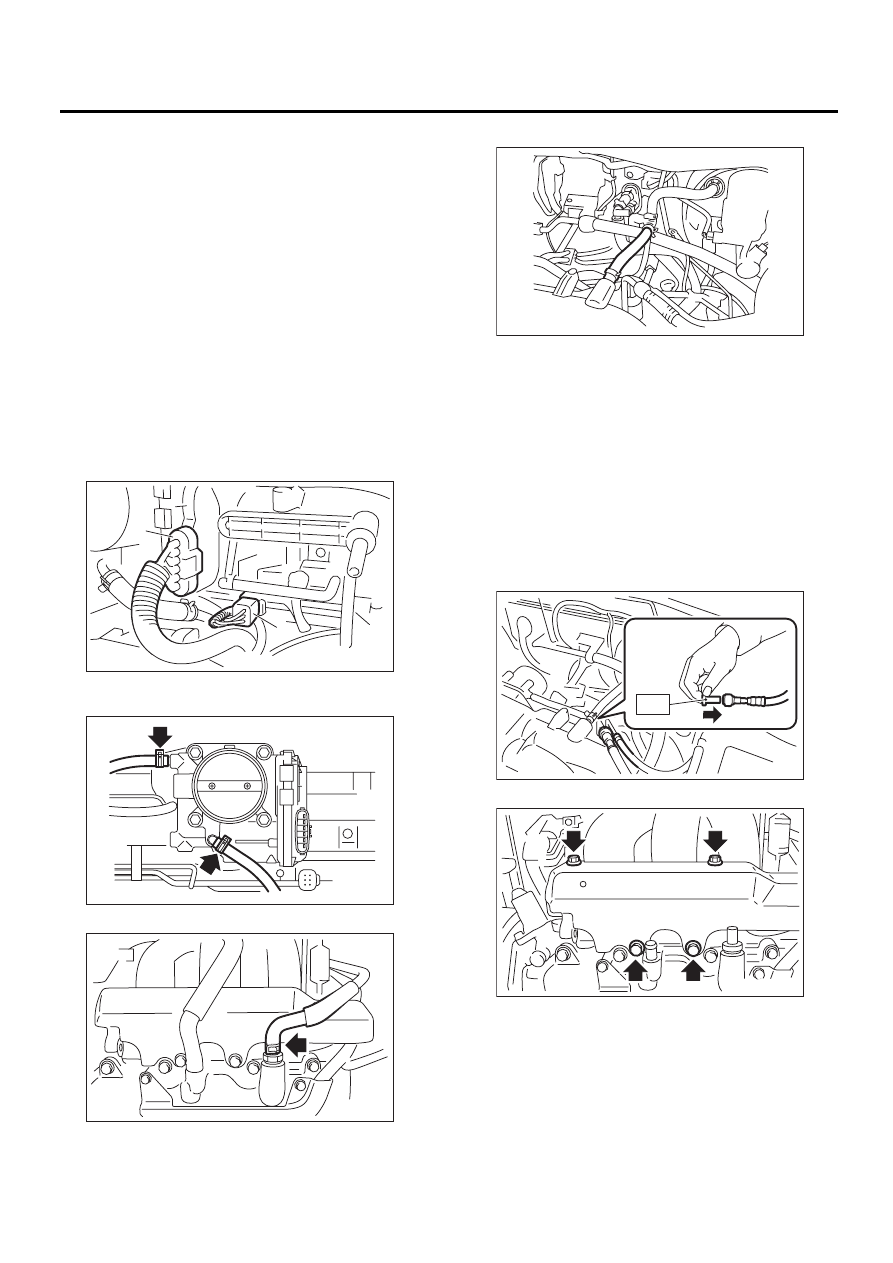

3. Впускной коллектор

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Сбросьте давление в топливной системе.
<См. FU(H6DO)-37, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.
4) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
5) Снимите корпус воздушного фильтра и воз-
духозаборную камеру. <См. IN(H6DO)-5, СНЯ-
ТИЕ, Корпус воздушного фильтра.> <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
6) Отсоедините разъем (А) от корпуса дрос-
сельной заслонки.
7) Отсоедините разъем жгута проводки двига-
теля (B).

8) Отсоедините шланги охлаждающей жидкос-
ти от корпуса дроссельной заслонки.

9) Отсоедините шланг вентиляции картера.

10) Отсоедините шланг тормозного усилителя.

11) Отсоедините топливные шланги от топлив-
ной трубки.

(1) Отсоедините соединитель топливной
трубки, нажав специальным инструментом
в направлении стрелки.

ST

42099AE000

СЪЕМНИК СОЕДИНИТЕЛЯ

(2) Снимите зажим и отсоедините шланг от-
вода паров топлива от трубки.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

12) Снимите левый щиток топливной трубки.

13) Снимите жгут проводки двигателя с левой
трубки топливного инжектора.

FU-02845

(A)

(B)

FU-02114

EC-02133

ME-02655

FU-02676

ST

FU-02117

FU(H6DO)-13

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

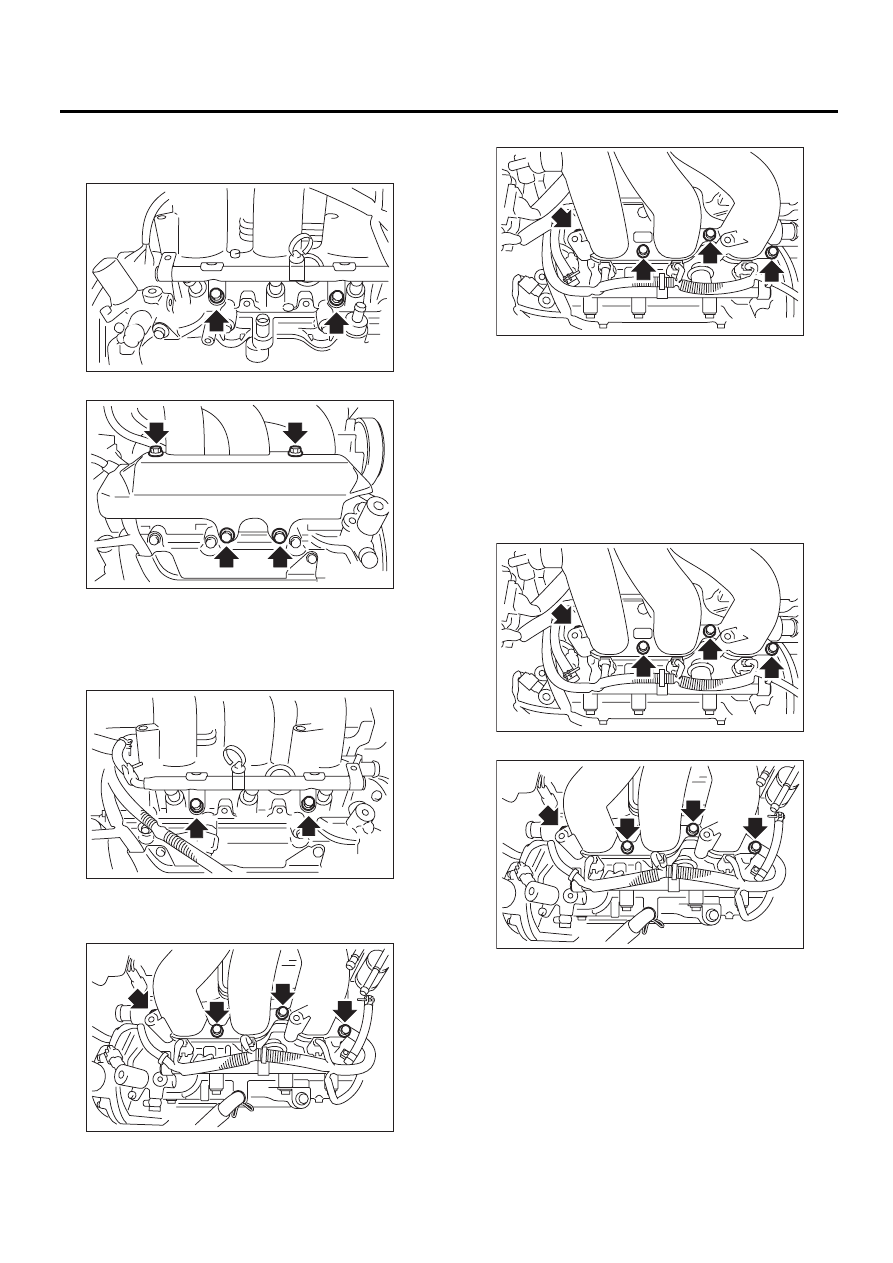

14) Отверните болты, которые крепят левую
трубку топливного инжектора к головке блока
цилиндров.

15) Снимите правый щиток топливной трубки.

16) Снимите жгут проводки двигателя с правой
трубки топливного инжектора.
17) Отверните болты, которые крепят правую
трубку топливного инжектора к головке блока
цилиндров.

18) Отверните болты, которые крепят впуск-
ной коллектор к головке блока цилиндров.
• Левая сторона

• Правая сторона

19) Снимите впускной коллектор.

B: УСТАНОВКА

1) Установите впускной коллектор на головки
блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

25 Нм (2,5 кгс-м, 18 фунт-сила-фут)

• Правая сторона

• Левая сторона

FU-02118

FU-02119

FU-02120

FU-02121

FU-02122

FU-02122

FU-02121
