FU(H6DO)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Топливный бак

Емкость

64 л (16,9 галлонов США, 14,1 британских галлонов)

Расположение

Под полом в задней части

Топливный насос

Тип

Центробежный

Отключение при давлении на
выходе

550 — 850 кПа (5,61 – 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность

155 л (41 галлонов США, 34,1 британских галлонов)/ч или более

[12 В при 300 кПа (3,06 кг/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Расположен в баке

FU(H6DO)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

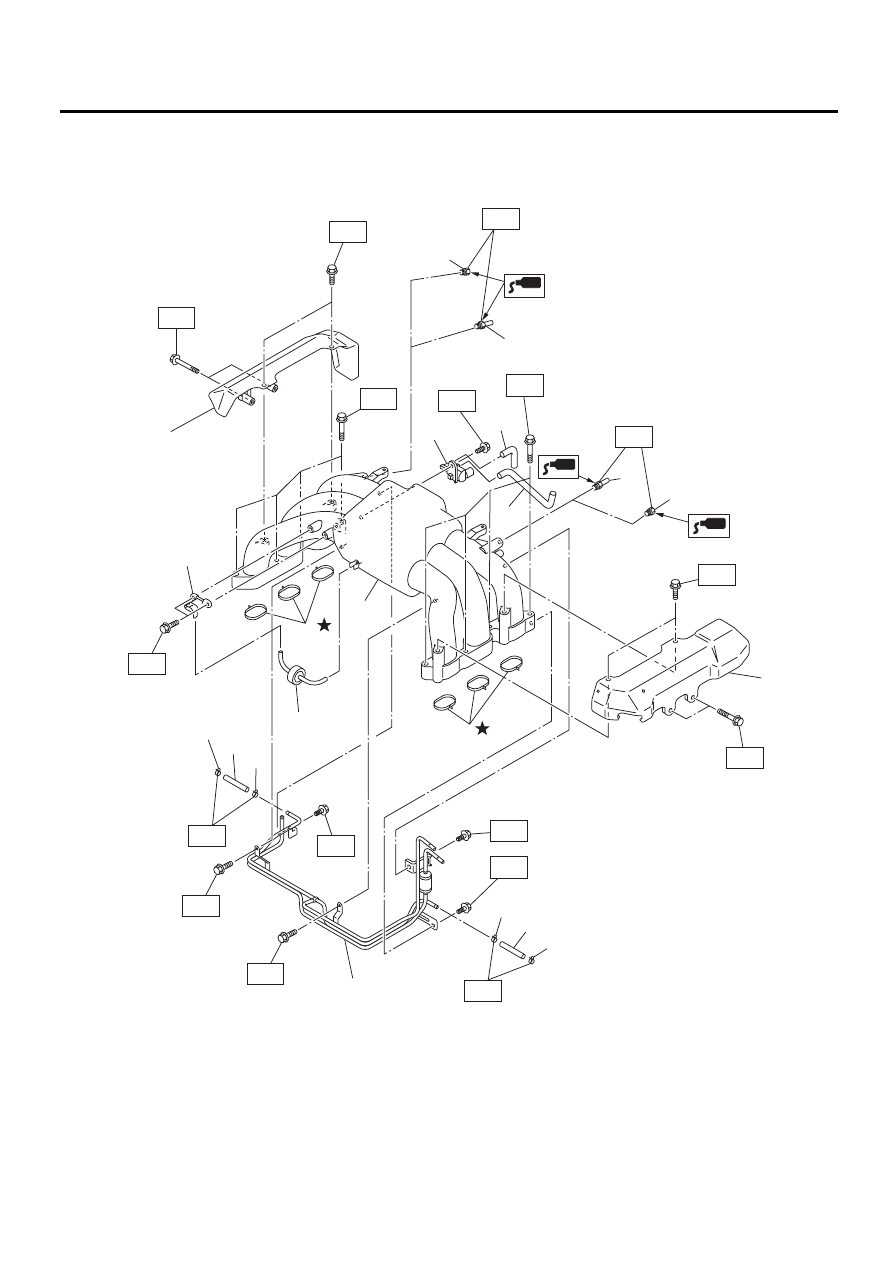

B: УЗЕЛ

1. ВПУСКНОЙ КОЛЛЕКТОР

T4

T5

T4

T4

T4

T5

(5)

(6)

(2)

(12)

(2)

T2

T2

T2

T3

(10)

T3

(9)

(11)

T1

T2

T2

(14)

(13)

(14)

(14)

(13)

(14)

T1

(4)

(3)

T2

T4

(7)

(8)

(1)

(9)

(10)

FU-03161

FU(H6DO)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

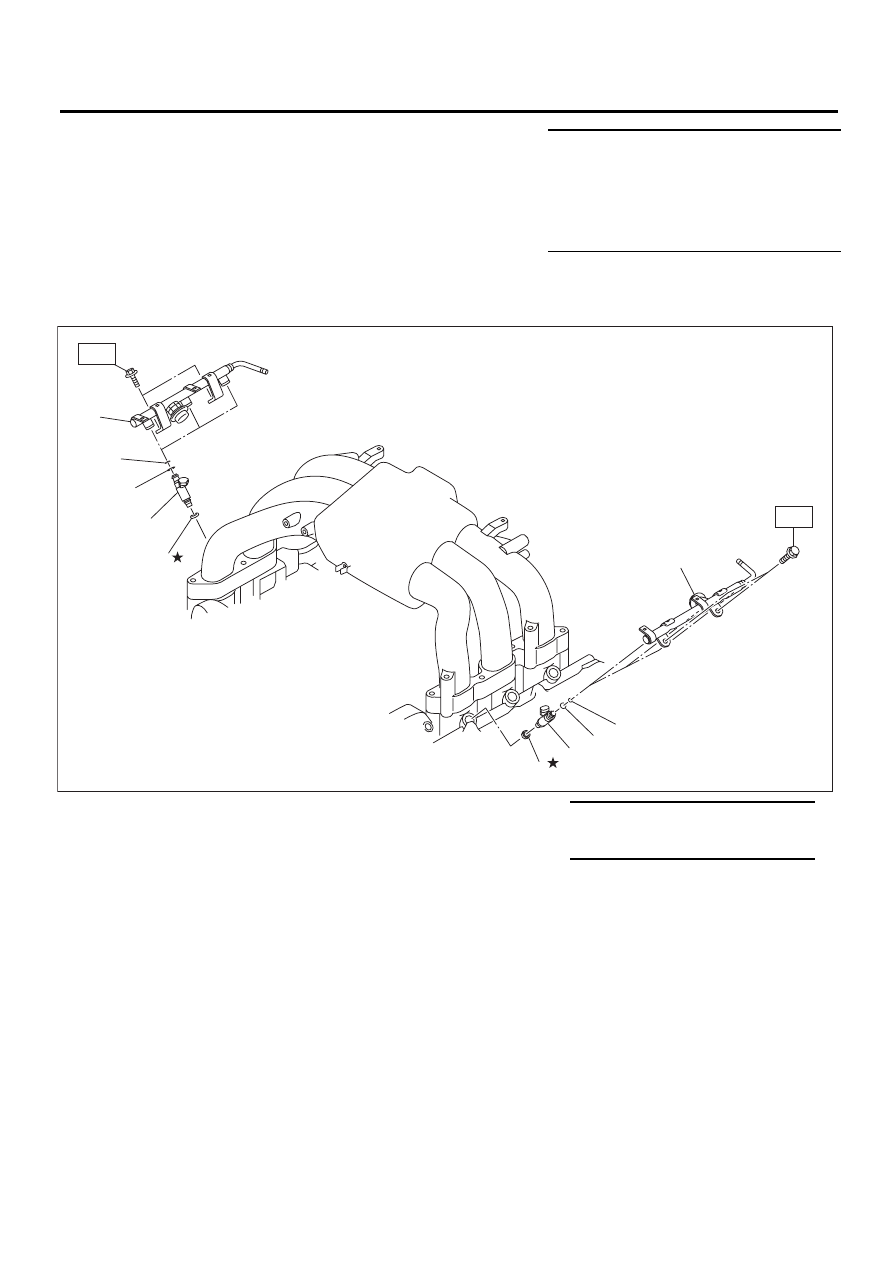

2. ТОПЛИВНЫЙ ИНЖЕКТОР

(1)
(2)
(3)

(4)
(5)
(6)

(7)

Впускной коллектор
Уплотнительное кольцо
Датчик абсолютного давления в
коллекторе
Фильтр
Правый щиток топливной трубки
Электромагнитный клапан уп-
равления продувкой адсорбера
Шланг

(8)

Шланг

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(9)

Штуцер

T1: 1,5 (0,15, 1,1)

(10)
(11)
(12)
(13)
(14)

Заглушка
Левый щиток топливной трубки
Узел топливной трубки
Шланг
Хомут

T2: 6,4 (0,65, 4,7)

T3: 17 (1,7, 12,5)

T4: 19 (1,9, 14)

T5: 25 (2,5, 18)





(1)

Левая трубка топливного
инжектора

(4)
(5)
(6)

Резиновая прокладка инжектора
Уплотнительное кольцо
Правая трубка топливного инжектора

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Изолятор

T: 19 (1,9, 14)

(3)

Топливный инжектор





 FU-02561

(6)

T

T

(5)

(4)

(3)

(2)

(2)

(3)

(4)

(5)

(1)

FU(H6DO)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

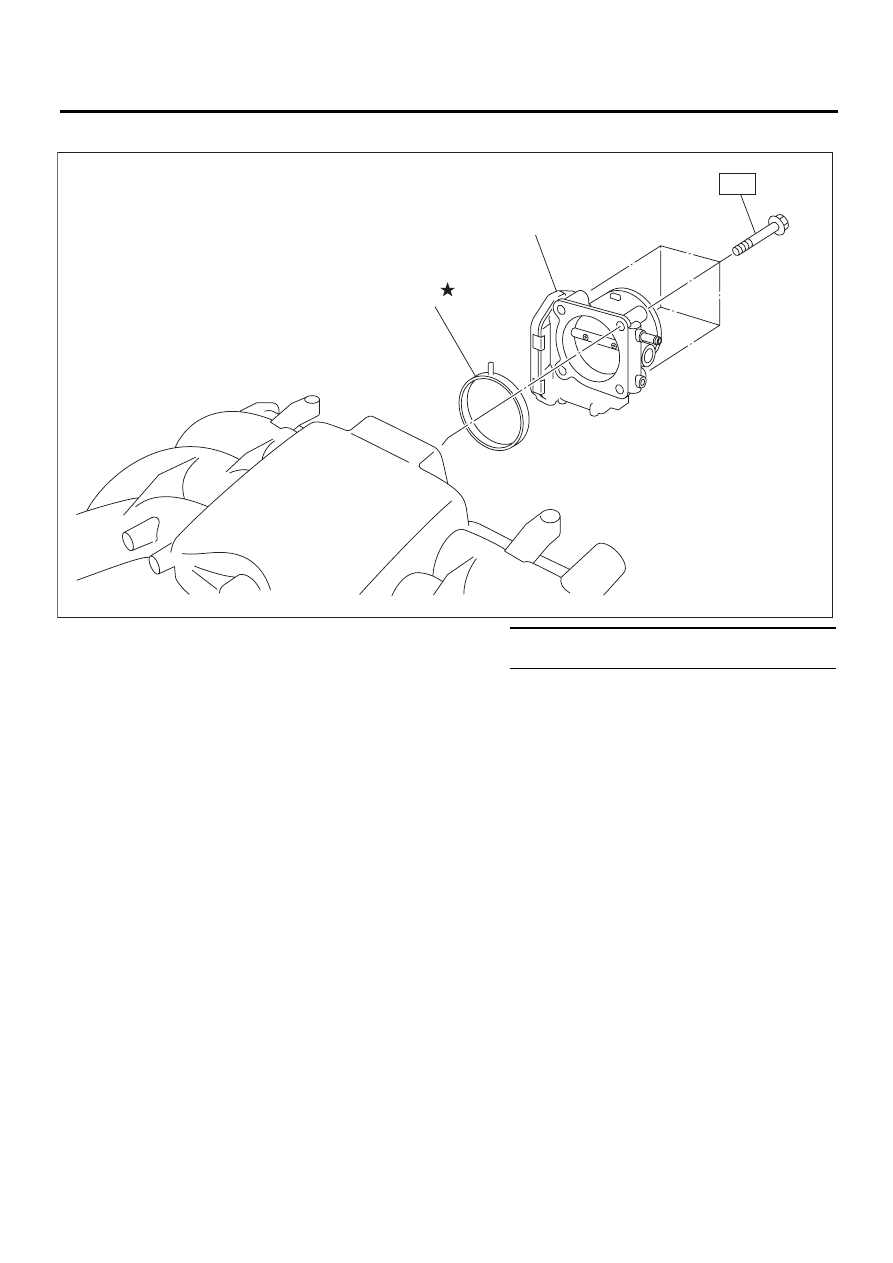

3. СИСТЕМА ПОДАЧИ ВОЗДУХА

(1)

Уплотнительное кольцо





Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Корпус дроссельной заслонки





T: 8 (0,8, 5,9)

FU-02109

(1)

(2)

T
